Принцип измерения счётчиков-расходомеров основан на действии сил Кориолиса на элементы среды, двигающейся по петле трубопровода, которая колеблется с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты.

Счётчики-расходомеры состоят из первичного преобразователя массового расхода и плотности, и электронного преобразователя, который может быть встроенным и выносным (на расстояние до 300 м).

Первичные преобразователи состоят из двух изогнутых трубок с общими фланцевыми входом и выходом. Между трубками расположены от одной до трех катушек индуктивности, которые обеспечивают возбуждение и съем частоты колебаний трубок. Первичные преобразователи оснащаются базовым процессором. Базовый процессор первичного преобразователя реализует алгоритмы вычисления массы, массового расхода, плотности и других параметров потока, а также постоянно подстраивает частоту вынуждающих колебаний с тем, чтобы она совпадала с собственной (резонансной) частотой колебаний трубок, которая в свою очередь зависит от плотности среды, протекающей через полость счётчика-расходомера. Сопоставляя полученную в результате подстройки резонансную частоту колебаний со значениями резонансных частот, полученных при калибровке на средах с известной плотностью, счетчик-расходомер определяет плотность протекающей через него среды.

Так как направления сил Кориолиса противоположны для элементов среды, двигающихся во встречных направлениях по противоположным участкам петли, то при наличии потока петля в целом совершает колебания изгиба: противоположные участки петли совершают угловые колебания в противофазе относительно точек крепления. Вследствие этого, между гармоническими колебаниями противоположных участков петли возникает измеряемая разность фаз, которая используется для определения массового расхода жидкости или газа. Параметры колебаний трубок измеряются с помощью катушек индуктивности.

Выпускаются две модели базовых процессоров: модель 700 (стандартная) и модель 800 (усовершенствованная).

Электронные преобразователи обеспечивают обработку цифровых сигналов, поступающих с базового процессора первичного измерительного преобразователя, регистрацию результатов измерений параметров потока и передачу результатов измерений по различным каналам связи на внешние устройства. Первичный преобразователь массового расхода может быть использован и без электронного преобразователя.

Счётчики-расходомеры могут выпускаться как с жидкокристаллическим экраном, так и без него.

Счётчики-расходомеры не имеют вращающихся частей, и результаты измерений не зависят от наличия твердых частиц или иных примесей в измеряемой среде. Возможности счетчиков-расходомеров в зависимости от модели и исполнения приведены в руководстве по эксплуатации.

Первичные преобразователи моделей F, CMF, CMFS, применяются совместно с электронными преобразователями моделей 1700, 2700, 3500, 3700, 5700 при измерениях массового (массы) и объёмного (объема) расходов жидкости и газа и плотности жидкости. Детали вышеуказанных первичных преобразователей массового расхода, контактирующие с рабочей средой, могут быть изготовлены из нержавеющей стали 316L, 304L, или никелевого сплава Hastelloy, Nickel Alloy, супердуплексная сталь.

Первичные преобразователи модели R используются для измерений массового (массы) и объёмного (объема) расходов жидкости и газа, плотности жидкости и отличаются простым надежным исполнением и компактностью. Первичные преобразователи моделей R применяются c электронными преобразователями моделей 1700, 2700, 5700. Детали первичного измерительного преобразователя массового расхода, контактирующие с измеряемой средой -нержавеющая сталь 316L.

Степень защиты оболочки преобразователей от воздействия твердых предметов и воды соответствует IP66/67.

Первичные преобразователи и электронные преобразователи счетчиков-расходомеров массовых Micro Motion сертифицированы для работы во взрывоопасных зонах.

Общий вид счетчиков-расходомеров Micro Motion представлен на рисунках 1 - 3.

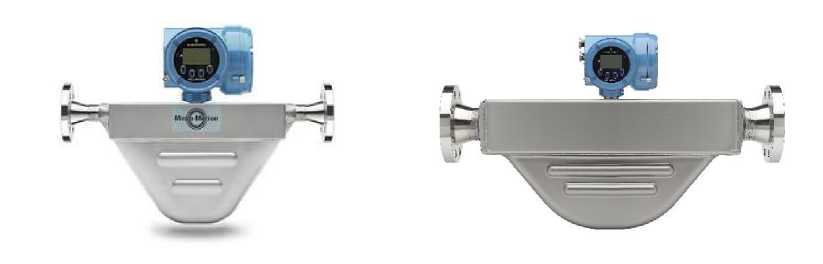

Рисунок 1 - Общий вид первичных преобразователей модели CMFS с электронным преобразователем модели 5700

Рисунок 2 - Общий вид первичных преобразователей моделей F с электронным преобразователем модели 5700

Рисунок 3 - Общий вид первичного преобразователя моделей R c электронным преобразователем модели 2700

Места непосредственной пломбировки корпусов счётчиков-расходомеров показаны на рисунках 4 - 7.

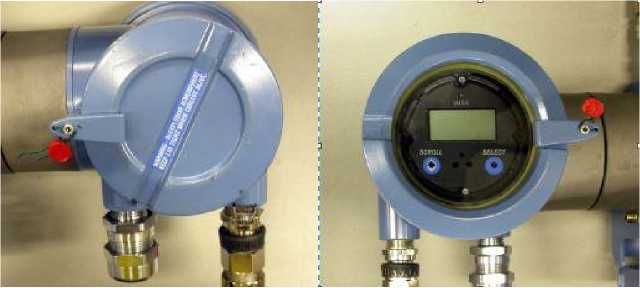

Рисунок 4 - Вариант пломбирования корпуса электронных преобразователей моделей 1700, 2700

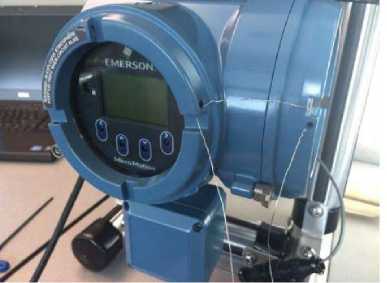

Рисунок 5 - Вариант пломбирования корпуса электронного преобразователя модели 5700

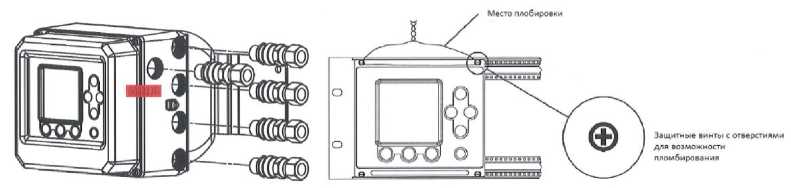

Рисунок 6 - Вариант пломбирования корпуса электронных преобразователей моделей 3500, 3700

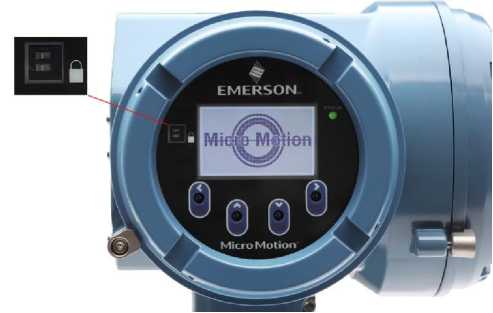

Рисунок 7. Переключатель защиты от записи электронного преобразователя модели 5700

Комплект поставки расходомеров соответствует таблице 7.

Таблица 7

Таблица 6 -

Продолжение таблицы 6
