Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

11 января 2023 г.

28______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих

на их метрологические характеристики, согласно приложению к приказу.

  • 2. Утвердить измененные описания прилагаемые к настоящему приказу.

  • 3. Распространить действие методик установленных согласно приложению

типов средств

поверки средств к настоящему

настоящему

измерений,

измерений, приказу,

на средства измерений, находящиеся в эксплуатации.

  • 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным ириказим "Министерства промышленности и торговли Российской Фед ерацВД^Ж^^^^ОЖя^Ж^Об.

    за собой.

. Контроль за испол! ениемГдастоящедыфиказа оставляю

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ

Сертификат: 646070CB8580659469A85BF6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024 Заместитель Руководителя

Е.Р.Лазаренко




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 28

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/ п

Наименование типа

Обозначение типа

Заводской

номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Установки дозиметрические гамма - излучения

УДГ-АТ110

025

40425-09

ТИАЯ.412118. 017 МП (раздел 5 РЭ)

МП 2103-0232022

08.11.

2022

Научнопроизводственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика Беларусь

ФГУП «ВНИИМ им. Д.И.

Менделеева», г. Санкт-Петербург

2.

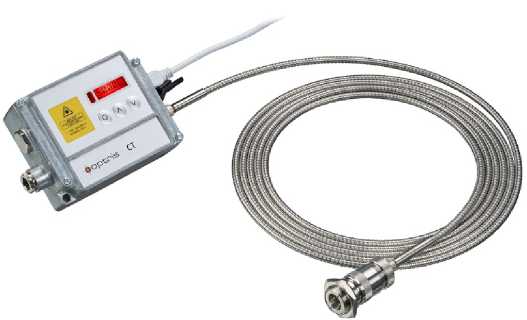

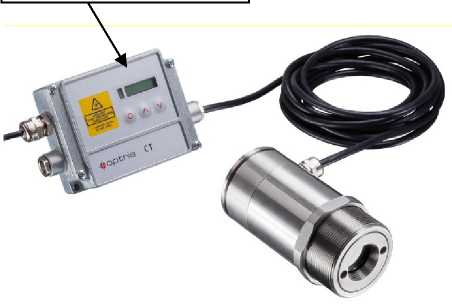

Пирометры

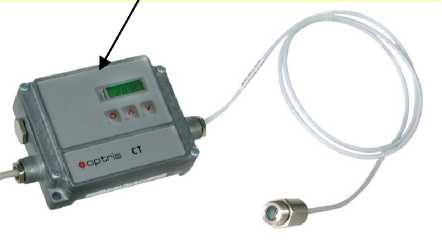

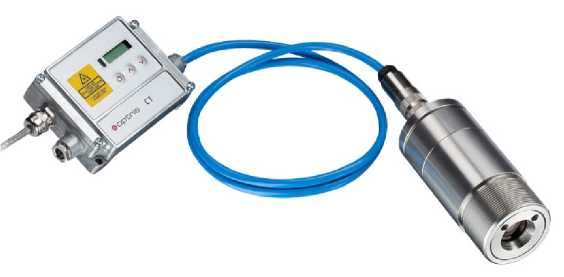

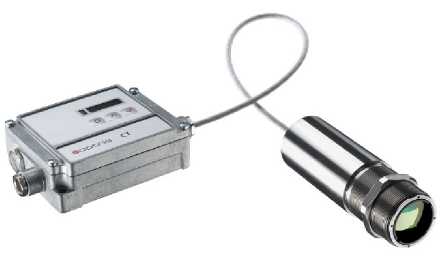

серии Compact модификаций CT, CThot, CTfast, CTLaser, CTratio, CT XL

№№ 22051018

(модификация CTratio исполнения 1MH1), 2206157/2070180

(модификация CTLaser исполнение G7)

54688-13

МП 207-0532018

МП 207-0392022

30.09.2

022

Акционерное Общество «Теккноу» (АО «Теккноу»), г. Санкт-Петербург

ФГБУ

«ВНИИМС»

г. Москва

3.

Системы газоаналитические шахтные многофункциональные

«Микон III», модель

Микон III 2013

зав. № 073 в составе: контроллер универсальный шахтный КУШ, зав. № 073,

58269-14

МП-242-17302014

(с изменением №1)

МП 242-17302022

11.10.

2022

Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»),

ФГУП «ВНИИМ им. Д.И.

Менделеева», г. Санкт-Петербург

подземный узел связи СПИН КН00-01, зав. № 1138, ПК с ПО ОРС «Сервер», датчик искробезопасный инфракрасный ИДИ модели ИДИ-10, зав. № 8007, датчик искробезопасный инфракрасный ИДИ модели ИДИ-20, зав. № 6012, датчик оксида углерода искробезопасный ДОУИ (с цифровым выходом), зав. № 7590, датчик кислорода искробезопасный ДКИ, зав. № 5608, пылемер PL-3, зав. № 434

г. Екатеринбург

4.

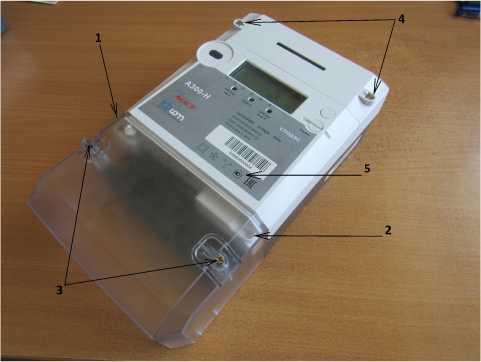

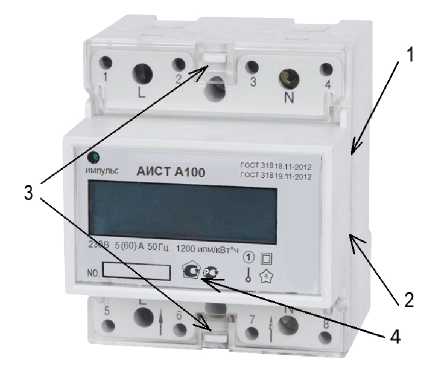

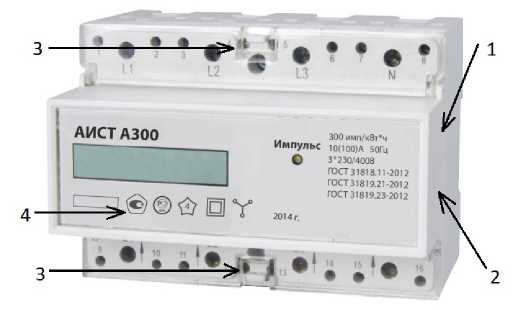

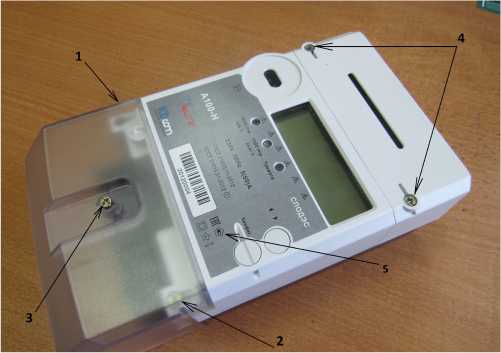

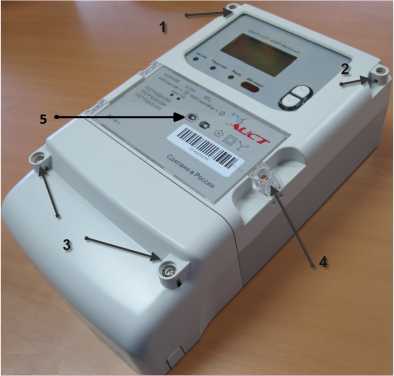

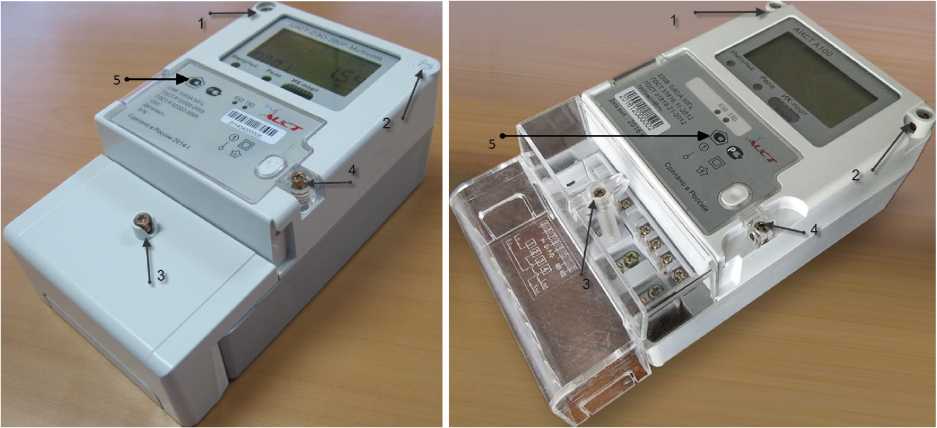

Счетчики электрической энергии электронные

АИСТ

А300-Н

№ 59860000004;

А100-Н

№ 20120004

60513-15

МП 60513-15 с

изменением 1

МП 585-2022

Общество с ограниченной ответственность ю «АЙСИБИКОМ » (ООО «АЙСИБИКОМ »), Московская обл., г. Красногорск

02.09.

2022

Общество с ограниченной ответственностью «АйСиБиКом» (ООО «АйСиБиКом»), г. Москва

ФБУ

«Пензенский ЦСМ», г. Пенза

5.

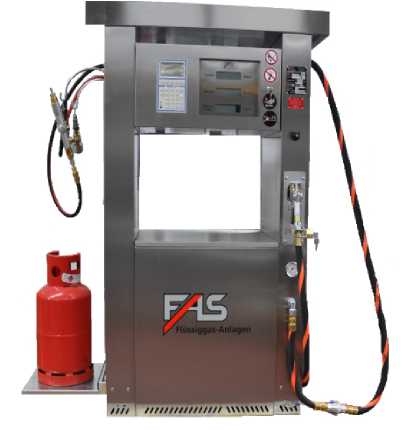

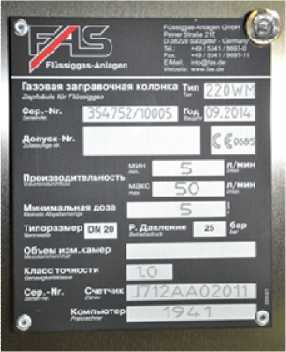

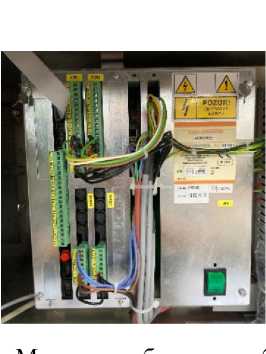

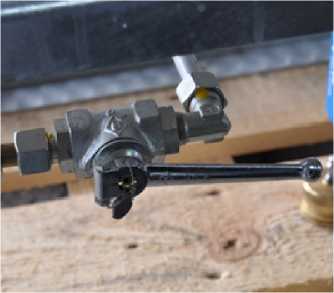

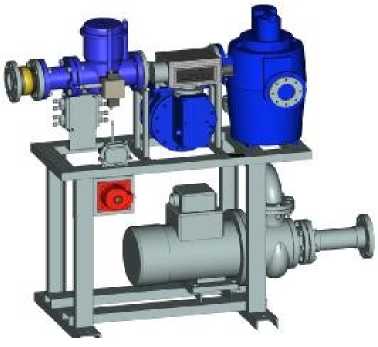

Колонки сжиженного газа

модели

220WM

354739/10013

61996-15

МП 61996-15

МП 208-0502021

16.11.

2022

«Flussiggas-Anlagen GmbH» (FAS),

Германия

ФГБУ «ВНИИМС», г. Москва

6.

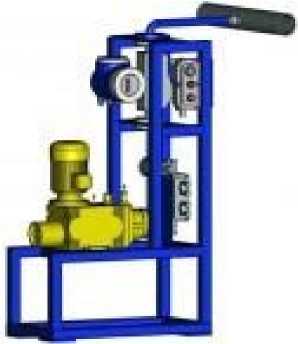

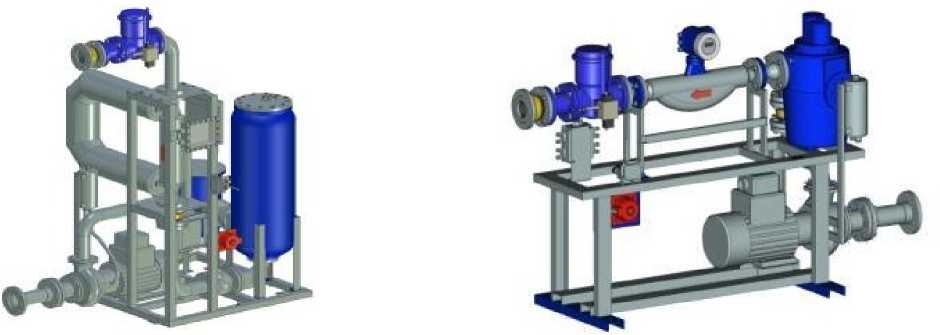

Комплексы

топливозаправочные

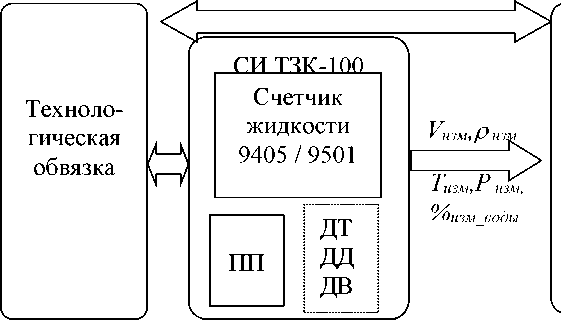

ТЗК-100

ХХХХХХ

ТЗК-100 МЭ08Д1 зав. №№22/1, 22/10, ТЗК-100 МП08Д1 - зав. №22/2, ТЗК-100 ОХ08Д1 - зав. №

64586-16

МП 64586-16

МП 208-0452022

16.11.

2022

Общество с ограниченной ответственностью «ДЕЛОВОЙ СОЮЗ» (ООО «ДЕЛОВОЙ СОЮЗ»),

ФГБУ «ВНИИМС», г. Москва

22/3, ТЗК-100

ОХЮД1 - зав. №

22/4, ТЗК-100

ОХ01П1 - зав. №

22/5, ТЗК-100

ММ08Д1 - зав. №

22/6, ТЗК-100

МИ08Д1 - зав. №

22/7, ТЗК-100

МО08Д1 - зав.

№22/8,22/9

7.

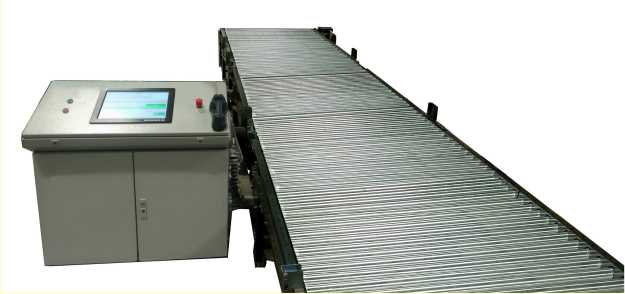

Устройства весоизмерительные автоматические

твс

мод. ТВС-6000 зав. № ТВС-6000-Д-01; мод. ТВС-1500 зав. №ТВС-1500-

Д-01

78624-20

МП 204-03-2020

5

Московская обл., г. Серпухов

МП 204-03-2020 с изменением

№1

22.04.

2022

Общество с ограниченной ответственностью «СКАМАТИК» (ООО «СКАМАТИК»), г. Москва

ФГБУ «вниимс», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 28

Лист № 1 Регистрационный № 40425-09 Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки дозиметрические гамма-излучения УДГ-АТ110

Назначение средства измерений

Установки дозиметрические гамма-излучения УДГ-АТ110 (далее - установки) предназначены для хранения и передачи единиц кермы в воздухе и мощности кермы в воздухе, экспозиционной дозы и мощности экспозиционной дозы, амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы, индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы гамма-излучения рабочим эталонам и средствам измерений при поверке, калибровке и испытаниях в качестве рабочего эталона 1-го (2-го) разряда в соответствии с Государственной поверочной схемой для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2314 от 31 декабря 2020 г.

Описание средства измерений

Принцип действия установки основан на использовании гамма-излучения закрытых радионуклидных источников. В установке реализована схема облучения с неподвижным облучателем и линейно-позиционируемой платформой калибровочного стенда. Диапазон значений мощности дозы гамма-излучения, обеспечиваемый установкой, достигается применением источников из радионуклида 137Cs различной активности и изменением расстояния между источником и детектором в интервале рабочих расстояний установки. Размер поля излучения варьируется расстоянием «источник - детектор» или диаметром выходного окна коллиматора установки.

Установка имеет горизонтальную систему облучения с узлом коллимации цилиндрической формы. Установка обеспечивает центрирование детектора в пучке излучения с использованием юстировочной системы. Установка обеспечивает дистанционное наблюдение за показаниями приборов с использованием системы видеонаблюдения.

При использовании установки проверяемый дозиметрический прибор, размещенный на подвижной платформе, перемещается на заданное расстояние от облучателя в рабочую точку с известной мощностью дозы гамма-излучения, создаваемой источником излучения в положении экспозиции. Центрирование детектора дозиметрического прибора в пучке излучения осуществляется с помощью юстировочной системы (системы лазерной привязки). Считывание показаний дозиметрического прибора проводится с помощью системы видеонаблюдения. Система управления установкой обеспечивает выбор источника излучения с заданным номером из комплекта источников, находящихся в барабане защитного контейнера облучателя, перевод его из положения «Хранение» в положение «Экспозиция» и обратно.

Система безопасности установки включает систему блокировок, устройства звуковой и световой сигнализации и является приоритетной в системе управления установки. В положении «Хранение» облучатель обеспечивает снижение уровней гамма-излучения до допустимых значений.

Перевод источника излучения в облучателе в положение «Экспозиция» и в положение «Хранение», позиционирование дозиметрического прибора, размещаемого на подвижной платформе, в пучке излучения осуществляется оператором дистанционно с пульта управления.

Установка включает в себя следующие составные части:

  • - дистанционно управляемый облучатель ДУО-АТ110 (ДУО);

  • - калибровочный стенд КС-АТ110 (КС);

  • - систему радиационного контроля (СРК);

  • - систему сигнализации и блокировки ССБ-АТ110 (ССБ).

ДУО обеспечивает дистанционное автоматическое управление положением источников излучения (ИИ) в облучателе и радиационную безопасность установки совместно с ССБ и СРК. В барабане защитного контейнера облучателя может размещаться одновременно до пяти источников излучения, находящихся в специальных держателях.

ДУО обеспечивает программное выполнение следующих функций:

  • - выбор источника излучения с заданным номером и перевод его из положения «Хранение» в рабочее положение (положение «Экспозиция»);

  • - перевод источника из положения «Экспозиция» в положение «Хранение»;

  • - автоматический перевод источника из положения «Экспозиция» в положение «Хранение» по истечении заданного времени экспозиции.

КС обеспечивает дистанционное автоматическое линейное позиционирование проверяемого дозиметрического прибора относительно облучателя.

Установка размещается в специально оборудованном помещении, обеспечивающем защиту от воздействия гамма-излучения.

Оборудование установки размещается, как правило, в двух смежных помещениях: в комнате облучения (рабочей камере) и комнате управления (операторской). Вход в рабочую камеру осуществляется из операторской через защитную дверь. Камера облучения считается радиационно опасной зоной.

В рабочей камере размещаются облучатель, составные части КС (основание с направляющими, подвижная платформа, видеокамера и монитор наведения системы видеонаблюдения показаний (СВП), лазерные устройства ЛУ1 и ЛУ2 системы лазерной привязки (СЛП), составные части СРК и ССБ.

В операторской размещаются составные части ДУО (блок управления ДУО-АТ110 и пульт управления ДУО-АТ110) и КС (блок управления КС-АТ110 и пульт управления КС-АТ110), монитор наблюдения СВП, разделительный трансформатор), составные части СРК и ССБ.

СРК осуществляет контроль радиационной обстановки в рабочей камере и на рабочем месте оператора. В СРК входят составные части измерителя-сигнализатора СРК-АТ2327: пульт управления, размещаемый на рабочем месте оператора, блоки детектирования гамма-излучения и устройства сигнализации, размещаемые в рабочей камере и операторской.

ССБ включает устройства и элементы, обеспечивающие совместно с ДУО радиационную безопасность обслуживающего персонала при эксплуатации установки. В ССБ входят устройства сигнализации и элементы системы блокировки входной двери, режим работы которых связан с положением источника излучения. Кроме того, элементы систем блокировок по заданным критериям обеспечивают формирование управления другими функциями безопасности. Состав ССБ определяется схемой размещения установки и может отличаться от стандартного, например, в случае совмещения рабочей камеры и операторской.

КС обеспечивает программное выполнение следующих функций:

  • - оцифровка координаты X с привязкой начала координаты к центру источника;

  • - дистанционное позиционирование подвижной платформы вдоль центральной оси пучка излучения (по координате X) в автоматическом и ручном режимах.

КС обеспечивает размещение и крепление проверяемых дозиметрических приборов на рабочем столе подвижной платформы.

Размещение оборудования установки в одном помещении (рабочей камере) допускается при использовании в установке источника 137Cs с максимальной активностью до 5,6 Ки. При этом мощность дозы гамма-излучения на рабочем месте оператора не должна превышать допустимых нормами значений.

Установка основана на использовании закрытых источников гамма-излучения и обеспечивает их применение с техническими характеристиками, указанными в таблице 1.

Таблица 1 - Основные характеристики источников, применяемых в установке

Тип источника

Размеры источника, мм

Номинальная мощность экспозиционной дозы на расстоянии 1 м от поверхности источника, А/кг (Р/с)

Активность радионуклида в источнике, Бк (Ки), не более

диаметр

высота

ИГИ-Ц-3-6 -ИГИ-Ц-3-11

6,0 (±0,2)

10,0 (-1,0)

1,9-10-10 - 2,1А09 (7,4А0-7 - 8,1А06)

4,2А09 (0,11)

ИГИ-Ц-4-1 -ИГИ-Ц-4-6;

ГИД-Ц-2-1

не более 8,0

не более

12,0

3,8409 - 1,0-10-7 (1,5А0-5 - 4,1А04)

2ДА011 (5,6)

ГИД-Ц-1-1

6,0 (±0,2)

10,0 (-1,0)

2,3408 (8,940-5)

4,4А010 (1,2)

ИГИ-Ц-16-1

не более

12,5

не более

18

6Д107 (2Д103)

1,34012 (35)

Примечания

  • 1 Источники гамма-излучения в комплект поставки установки не входят и приобретаются потребителем в установленном порядке.

  • 2 Допускается применение других типов источников гамма-излучения с характеристиками, указанными в данной таблице.

  • 3 Загрузка источников гамма-излучения в установку обеспечивается потребителем.

Общий вид установки дозиметрической гамма-излучения УДГ-АТ110 и ее составных частей представлен на рисунках 1-4. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной этикетке типографским способом в виде цифрового обозначения, состоящего из арабских цифр.

Нанесение знака поверки на средство измерений не предусмотрено.

На рисунках 5-8 показаны места пломбирования составных частей установки от несанкционированного доступа.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Маркировочная табличка

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

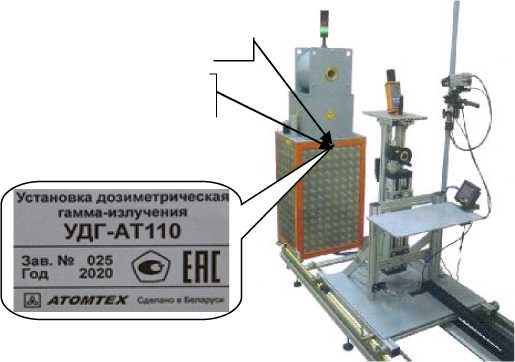

Рис. 1 Общий вид установкидозиметрической

гамма-излучения УДГ-АТ110

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

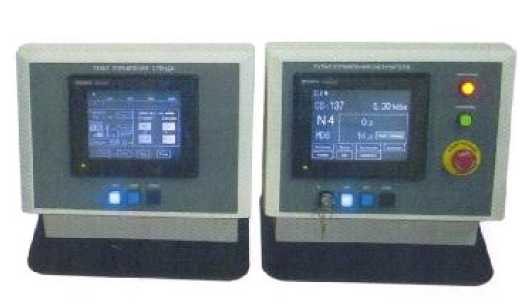

Рис. 2 Пульт управления КС-АТ110 и пульт управления ДУО-АТ110

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

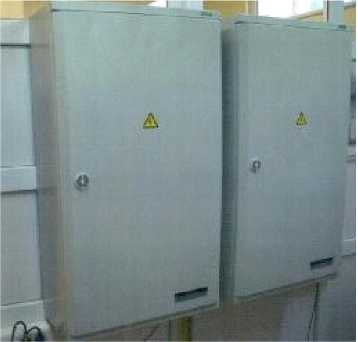

Рис. 4 Система радиационного контроля

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рис. 5 Пульт управления ДУО-АТ110

Рис. 3 Блок управления ДУО-АТ110 и блок управления КС-АТ110

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

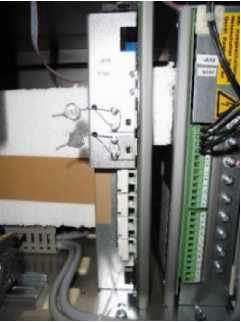

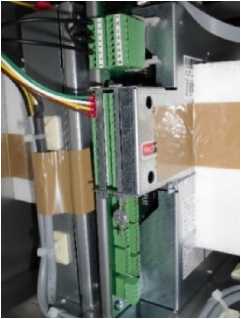

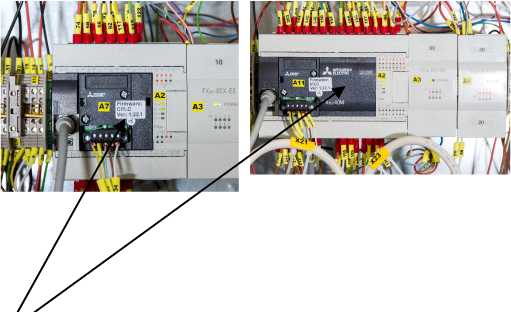

Места пломбирования (пломба и этикетка)

Рис. 6 Пульт Рис. 7 Корпус Рис. 8 Корпус управления КС-АТ110 контроллера КС      контроллера ДУО

Программное обеспечение

Программное обеспечение (ПО) установки состоит из встроенного и внешнего (прикладного).

Встроенное ПО включает:

  • - программу контроллера ДУО, которая обеспечивает управление дистанционным выбором и переводом ИИ из положения «Хранение» в положение «Экспозиция» и обратно;

  • - программу контроллера КС, которая обеспечивает управление перемещением подвижной платформы КС;

  • - программу панели оператора ДУО, которая обеспечивает отображение пользовательского интерфейса управления ДУО, выполняет функции управления контроллером ДУО, обеспечивает вывод данных на экран панели оператора (пульта управления ДУО-АТ110) о текущем состоянии облучателя, переключение режимов работы ДУО, управление ДУО с панели оператора;

  • - программу панели оператора КС, которая обеспечивает отображение пользовательского интерфейса управления КС, вывод данных на экран панели оператора (пульта управления КС-АТ110) о текущем состоянии КС, управлении КС с панели оператора.

Встроенное ПО устанавливается на стадии производства. Встроенное ПО защищено от непреднамеренных и преднамеренных изменений путем пломбирования корпусов контроллеров и пультов управления (см. рисунки 1-4). Изменение встроенного ПО невозможно без применения специализированного оборудования и программного обеспечения.

Внешнее ПО «Программный комплекс УДГ» включает в себя:

  • - программу «MToolDBCreator», которая предназначена для создания и удаления базы данных, добавления и удаления пользователей, работающих с базой;

  • - программу «Measurement_Tools», которая предназначена для учета средств измерений, ИИ, сбора данных измерений при операциях поверки, их представления, обработки, хранения, а также составления и печати протоколов и/или свидетельств о поверке;

  • - программу «ATControl», которая позволяет управлять функциями установки, а также проводить поверку дозиметрической аппаратуры, а также содержит функцию расчета дозиметрических величин и рабочих расстояний для обеспечения операций поверки.

Внешнее ПО «Программный комплекс УДГ» устанавливается на ПК, работающий под ОС Windows версии не ниже 7.

Метрологически значимым является все ПО, за исключением программы «MToolDBCreator».

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты встроенного ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Уровень защиты внешнего ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО установок дозиметрических гамма-излучения

УДГ-АТ110

Идентификационные данные (признаки)

Значения

Встроенное ПО

Наименование ПО

Программа контроллера ДУО

Идентификационное наименование ПО

IPLC

Номер версии (идентификационный номер) ПО

1.22.1 1)

Цифровой идентификатор ПО (CRC32)

Не определен 2)

Наименование ПО

Программа контроллера КС

Идентификационное наименование ПО

CPLC

Номер версии (идентификационный номер) ПО

1.22.1 1)

Цифровой идентификатор ПО (CRC32)

Не определен 2)

Наименование ПО

Программа панели оператора ДУО

Идентификационное наименование ПО

IPO

Номер версии (идентификационный номер) ПО

1.22.1 1)

Цифровой идентификатор ПО (CRC32)

Не определен 2)

Наименование ПО

Программа панели оператора КС

Идентификационное наименование ПО

CPO

Номер версии (идентификационный номер) ПО

1.23.1 1)

Цифровой идентификатор ПО (CRC32)

Не определен 2)

Внешнее ПО

Наименование ПО

ATControl

Идентификационное наименование ПО

ATControl.exe

Номер версии (идентификационный номер) ПО

2.2.41.549 3)

Цифровой идентификатор ПО (MD5)

a9b91b426fda9722081ca16a838a5c924)

Наименование ПО

Measurement T ool s

Идентификационное наименование ПО

Measurement_T ools.exe

Номер версии (идентификационный номер) ПО

1.6.22.1384 3)

Цифровой идентификатор ПО (MD5)

57f4a12f7a608eea81d3d4760ad9d0c4 4)

  • 1) Номер версии встроенного ПО должен быть не ниже указанного в таблице.

  • 2) Встроенное ПО устанавливается на стадии производства. Доступа к цифровому идентификатору ПО нет.

  • 3) Номер версии внешнего ПО должен быть не ниже указанного в таблице.

  • 4) Цифровой идентификатор ПО относится к указанному в таблице номеру версии внешнего ПО.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики установок дозиметрических гамма-излучения УДГ-АТ110

Наименование характеристики

Значение

Номинальный диапазон передачи мощности кермы в воздухе, Гр/с

от 6,9-10-11 до 9,7-10-5

Номинальный диапазон передачи мощности экспозиционной дозы:

А/кг

Р/с

от 2,1-10-12 до 2,8-10-6 от 8,3-10-9 до 1,1-10-2

Номинальный диапазон передачи мощности амбиентного эквивалента дозы, мощности индивидуального эквивалента дозы, Зв/с

от 8,3-10-11 до 1,2-10-4

Пределы допускаемой относительной погрешности при передаче единиц мощности кермы в воздухе и мощности экспозиционной дозы установки, применяемой в качестве:

- рабочего эталона 1-го разряда, %

±2,5

- рабочего эталона 2-го разряда, %

±5,0

Пределы допускаемой относительной погрешности при передаче единиц мощности амбиентного эквивалента дозы и мощности индивидуального эквивалента дозы установки, применяемой в качестве:

  • - рабочего эталона 1-го разряда, %

  • - рабочего эталона 2-го разряда, %

и- н-

<1 о

Диаметр равномерного поля излучения установки на расстоянии 1 м от центра источника гамма-излучения, мм, не менее

  • - при диаметре коллиматора 60 мм (неравномерность не более ±3 %)

  • - при диаметре коллиматора 90 мм (неравномерность не более ±3 %)

  • - при диаметре коллиматора 60 мм (неравномерность не более ±6 %)

200

300

300

- при диаметре коллиматора 90 мм (неравномерность не более ±6 %)

450

Примечания

  • 1 Номинальные значения границ диапазонов передачи единиц дозиметрических величин определены для интервала рабочих расстояний 0,5-8,0 м.

  • 2 Действительные значения границ диапазонов передачи единиц дозиметрических величин определяются при поверке установки.

  • 3 Значения кермы в воздухе, экспозиционной дозы, амбиентного эквивалента дозы и индивидуального эквивалента дозы рассчитываются как произведение мощностей соответствующих единиц на время экспозиции.

Таблица 4 - Основные технические характеристики установок дозиметрических гамма-излучения УДГ-АТ110

Наименование характеристики

Значение

Суммарная активность радионуклида 137Cs в источниках, Бк (Ки), не более

1,55^1012 (42)

Уровень собственного радиационного фона облучателя на расстоянии 1 м от его поверхности при нахождении всех источников излучения в положении «Хранение», мкЗв/ч, не более

0,5

Длина канала коллиматора от центра источника излучения по направлению выхода излучения, мм

150 + 3

Диаметр канала коллиматора, мм

60 ± 1 или 90 ± 1

Высота центральной оси пучка излучения от уровня пола, мм

1500± 30

Время перевода источников гамма-излучения из положения «Хранение» в рабочее положение (положение «Экспозиция»), с, не более

15

Отклонение от параллельности центральной оси пучка излучения и продольной оси калибровочного стенда установки, мм на 1 м, не более

5

Номинальный 1) интервал рабочих расстояний, м

от 0,5 до 8,0

Диапазон перемещений рабочего стола подвижной платформы калибровочного стенда:

  • - по вертикали от уровня пола, мм

  • - по горизонтали вдоль оси пучка излучения, мм

  • - по горизонтали поперек оси пучка излучения, мм

  • - вокруг вертикальной оси

от 1140 до 1480

±50

±140

360° с фиксацией через 15° (для поворотного столика)

Погрешность определения расстояния от центра источника до центра детектора дозиметрического прибора, %, не более

±0,2

Время установления рабочего режима, мин, не более

1

Время непрерывной работы, ч, не менее

24

Мощность, потребляемая установкой от сети переменного тока при номинальном напряжении 230 В без учета мощности потребления персональным компьютером и дополнительным оборудованием, устанавливаемым потребителем на платформе калибровочного стенда2), В^А, не более

600

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C

от +15 до +35

- относительная влажность воздуха при температуре +25 °С и более низких температурах без конденсации влаги, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Установка в транспортной таре прочна к воздействию:

- температуры окружающего воздуха, °C

от -15 до +55

- относительной влажности воздуха при температуре +40 °С и более низких температурах без конденсации влаги, %, не более

100

- ударов в направлении, указанном на таре манипуляционным знаком «Верх» с ускорением, м/с2

98

длительностью ударного импульса, мс

16

числом ударов, шт.

1000+ 10

Средняя наработка до отказа, ч, не менее

20000

Наименование характеристики

Значение

Средний срок службы, лет

15

Среднее время восстановления, ч, не более

12

  • 1) Действительные значения интервала рабочих расстояний установки определяются при ее поверке.

  • 2) Мощность, потребляемая дополнительным оборудованием потребителя, не должна превышать 400 В^А.

Таблица 5 - Габаритные размеры и масса составных частей установок дозиметрических гамма-излучения УДГ-АТ110

Наименование

Длина, мм, не более

Ширина, мм, не более

Высота, мм, не более

Масса, кг, не более

Дистанционно управляемый облучатель ДУО-АТ110:

- облучатель

640

540

1700

800

- блок управления

1200

600

300

50

- пульт управления

305

200

292

4,5

Калибровочный стенд КС-АТ110:

- основание

9000

860

220

135

- подвижная платформа

910

855

1820

70

- блок управления

800

600

300

30

- пульт управления

305

200

292

4,5

Система сигнализации и блокировки

ССБ-АТ110:

- блок управления

460

600

260

26

Комплект принадлежностей ДУО и КС

-

-

-

300

Знак утверждения типа наносится

на маркировочную этикетку, расположенную на основании облучателя, и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 6 - Комплект поставки установок дозиметрических гамма-излучения УДГ-АТ110

Наименование, тип

Обозначение

Количество

Примечание

У становка дозиметрическая гамма-излучения УДГ-АТ110 в составе:

ТИАЯ.412118.017

Дистанционно управляемый облучатель ДУО-АТ110 в составе:

  • - облучатель

  • - блок управления ДУО-АТ 110

  • - пульт управления ДУО-АТ110

  • - комплект кабелей и шин

ТИАЯ.441342.004

1

Поставляется в разобранном виде

Наименование, тип

Обозначение

Количество

Примечание

- комплект принадлежностей

ДУО-АТ110

Содержит держатели источников, комплект приспособлений для сборки держателей, перегрузочный контейнер, подъемник, технологические и контрольные устройства

Стенд калибровочный КС-АТ110 в составе:

  • - основание

  • - подвижная платформа

  • - блок управления КС-АТ 110

  • - пульт управления КС-АТ 110

  • - система видеонаблюдения показаний

  • - комплект кабелей и шин

  • - система лазерной привязки

  • - измеритель параметров среды

  • - комплект приспособлений для контроля работоспособности установки

  • - комплект принадлежностей КС-АТ110

ТИАЯ.441534.018

1

Поставляется в разобранном виде

Содержит видеокамеру, блок питания видеосистем, распределитель видеосигнала, видеомониторы наведения и наблюдения

Содержит лазерные устройства ЛУ1, ЛУ2, блок питания лазерных устройств

Содержит калиброванные стержни N1, N2, эталонную измерительную ленту, штангенциркуль, уровень брусковый, технологические приспособления Содержит приспособления для крепления приборов на рабочем столе, поворотный столик, фантом водный размером 300x300x150 мм

Наименование, тип

Обозначение

Количество

Примечание

Измеритель-сигнализатор

СРК-АТ2327

ТИАЯ.412118.014

1

Содержит пульт управления, блоки детектирования и устройства сигнализации

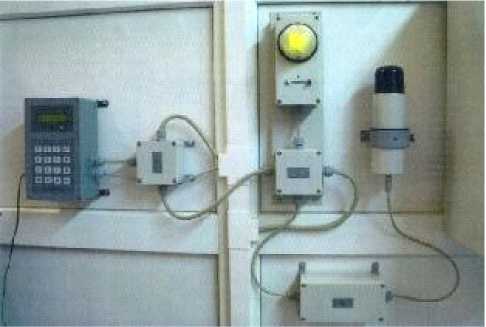

Система сигнализации и блокировки

ССБ-АТ110

ТИАЯ.468232.006

1

Содержит блок управления, устройство индикации, устройство сигнализации, пульт двери, дверь

Блок сетевого питания

1

Источник бесперебойного питания

1

Трансформатор разделительный

ТР-600М

1

Персональный компьютер

1

Содержит монитор, системный блок, принтер, ИБП, мышь, клавиатуру

Программное обеспечение «Программный комплекс УДГ»

1

На внешнем носителе данных

Адаптер интерфейсный

USB-2COMi-SI-M

1

Комплект кабелей

1

Комплект принадлежностей

ТИАЯ.412918.023

1

Комплект монтажных частей

ТИАЯ.412918.018

1

Комплект запасных частей

ТИАЯ.412918.020

1

Руководство по эксплуатации

ТИАЯ.412118.017 РЭ

1

Руководство оператора «Программный комплекс УДГ»

1

На внешнем носителе данных

Методика поверки

1

Примечания

  • 1 Исполнение основания калибровочного стенда, состав и функции системы сигнализации и блокировки, связанные с системой блокировки входной двери, определяются схемой размещения установки.

  • 2 В комплект поставки может быть включен дозиметр ДКС-АТ5350 с набором ионизационных камер.

Сведения о методиках (методах) измерений

приведены в подразделе 1.4 и разделе 3 документа ТИАЯ.412118.017 РЭ «Установка дозиметрическая гамма-излучения УДГ-АТ110. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам дозиметрическим гамма-излучения УДГ-АТ110

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2314;

СП 2.6.1.2612-10 Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-99/2010);

СанПиН 2.6.1.2523-09 Нормы радиационной безопасности (НРБ-99/2009);

ТУ BY 100865348.020-2011 Установка дозиметрическая гамма-излучения УДГ-АТ110. Технические условия.

Изготовитель

Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»)

Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, д. 5

Телефон: (+375 17) 2708142, 2702988

Факс: (+375 17) 2708142, 2702988

Web-сайт: www.atomtex.com

E-mail: info@atomtex.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 28

Лист № 1 Регистрационный № 54688-13 Всего листов 44

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пирометры серии Compact модификаций CT, CThot, CTfast, CTLaser, CTratio, CT XL

Назначение средства измерений

Пирометры серии Compact модификаций CT, CThot, CTfast, CTLaser, CTratio, CT XL (далее по тексту - пирометры) предназначены для дистанционных измерений температуры различных объектов бесконтактным методом.

Описание средства измерений

Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшего через оптическую систему и поглощенного его приемником, и преобразовании измеренной яркости в цифровой сигнал или выходной аналоговый сигнал, пропорциональный температуре объекта. Для модификаций CT, CThot, CTfast, CTLaser, CTratio, CT XL предусмотрена возможность индикации текущих, средних и экстремальных значений температуры на жидкокристаллическом дисплее в цифровой форме.

Все модификации CT, CThot, CTfast, CTLaser, CTratio, CT XL имеют двухблочную компоновку, и состоят из блока электроники с ЖКД и кнопками настройки, и вынесенного оптического датчика, соединенных оптоволоконным кабелем. Оптический датчик модификаций CTlaser оснащен лазерным целеуказателем.

Пирометры серии Compact модификаций CT, CThot, CTfast, CTLaser, CTratio, CT XL изготавливаются в следующих исполнениях: LT02, LT15, LT22, 1ML, 1MH, 2ML, 2MH, 1MH1, 2MH1, 3ML, 3MH, 3MH1, 3MH2, 3MH3, G5L, G5H, P7, 4ML (модификация CT), LT, LT F, 1ML, 1MH, 2ML, 2MH, 1MH1, 2MH1, 3ML, 3MH, 3MH1, 3MH2, 3MH3, G5L, G5H, G5HF, G5H1F, MT, F2, F6, MTH, F2H, F6H, 05M, P7, CTvideo 1ML, CTvideo 1MH, CTvideo 1MH1, CTvideo 2ML, CTvideo 2MH, CTvideo 2MH1, CTvideo 3ML, CTvideo 3MH, CTvideo 3MH1, CTvideo 3MH2, CTvideo 3MH3, G7, 4ML (модификация CTLaser), 3MH, 3MH1, 3MH2, 3MH3 (модификация CT XL), 1ML, 1MH, 1MH1, 2ML, 2MH, 2MH1, CSvision R2ML, CSvision R1ML, CSvision R1MH (модификация CTratio). Все исполнения отличаются друг от друга по метрологическим и техническим характеристикам.

Фотографии общего вида пирометров приведены на рисунках 1-6.

Место нанесения знака утверждения типа

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид пирометров серии Compact модификаций CT, CThot, CTfast

Место нанесения заводского номера

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид пирометров серии Compact модификации CTLaser

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 3 - Общий вид пирометров серии

Compact модификации CTratio исполнений

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 4 - Общий вид пирометров серии Compact модификации XL

1ML, 1MH, 1MH1, 2ML, 2MH, 2MH1

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 5 - Общий вид пирометров серии Compact модификации CTLaser исполнений CTvideo 1ML, CTvideo 1MH, CTvideo 1MH1, CTvideo 2ML, CTvideo 2MH, CTvideo 2MH1, CTvideo 3ML, CTvideo 3MH, CTvideo 3MH1, CTvideo 3MH2, CTvideo 3MH3

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 6 - Общий вид пирометров серии Compact модификации CTratio исполнений CSvision R2ML, CSvision R1ML, CSvision R1MH

Пломбирование пирометров не предусмотрено. Заводской номер пирометров серии Compact модификаций CT, CThot, CTfast, CTLaser, CTratio, CT XL наносится в виде наклейки на корпус электронного блока пирометра. Конструкция пирометров не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Программное обеспечение (ПО) пирометров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса пирометра, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее (автономное) программное обеспечение CompactConnect, предназначенное для конфигурирования и обслуживания пирометров, устанавливается на персональный компьютер и не влияет на метрологические характеристики пирометров.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware rev.

Номер версии (идентификационный номер) ПО, не ниже

010

Цифровой идентификатор программного обеспечения

отсутсвует

Метрологические и технические характеристики

Метрологические и технические характеристики пирометров серии Compact модификации CT приведены в таблицах 2-6.

Таблица 2

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация C

LT02         LT15

LT20

Диапазон измерений температуры, °C

от -40 до +600

от -40 до +975

Пределы допускаемой абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±3,0 (в диапазоне от -40 до 0 °С включ.) ±1,0 (в диапазоне св. 0 до +100 °С)

Пределы допускаемой относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0 (в диапазоне св. +100 до +975 °С)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Тизм (берут большее значение), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация Сг

LT02

LT15

LT20

Показатель визирования

1:2; 1:2,5

1:15; 1:1,5

1:22; 1:1,5; 1:6

Время установления показаний (95 %), мс

150

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.5852001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Тизм (берут большее значение), где Тизм - измеряемая температура

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

014x28/32

89x30x70

02,8x(1000; 3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

40

420

Коэффициент излучения

от 0,10 до 1,10

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %, не более

от -20 до +130 (датчики) от 0 до +85 (блок электроники) 95

от -20 до +180 (датчики) от 0 до +85 (блок электроники)

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

  • 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 2. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 2,5 мм на расстоянии 23 мм для исполнения LT02

  • - 0,8 мм на расстоянии 10 мм для исполнения LT15

  • - 3,4 мм на расстоянии 50 мм для исполнения LT15

  • - 0,6 мм на расстоянии 10 мм для исполнения LT20

  • - 2,3 мм на расстоянии 50 мм для исполнения LT20

  • 3. Кабелем подключения датчика другой длины (1000, 3000, 8000 или 15000 мм).

Таблица 3

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

1ML

1МН

2ML

2МН

Диапазон измерений температуры, °C

от +485 до + 1050

от +650 до

+1800

от +250 до

+800

от +385 до

+1600

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,001-Тизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

1,0

1,6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:40; 1:12

1:75; 1:14

1:40; 1:12

1:75; 1:14

Время установления показаний (90 %), мс

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Пределы допускаемой относительной погрешности аналогового выхода термоэлектрических преобразователей, %

±1,0

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

014x28

89x30x70

02,8x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

40

420

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

1ML     1МН

2ML    2МН

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %, не более

от -20 до +100 (датчики) от -204 до +85 (блок электроники)

95

от -20 до +125 (датчики)

от -204 до +85 (блок электроники) 95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

  • 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 2. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 2,7 мм на расстоянии 110 мм для исполнений 1ML, 2ML

  • - 1,5 мм на расстоянии 110 мм для исполнений 1MH, 2MH

  • 3. Кабелем подключения датчика другой длины (3000, 8000 или 15000 мм).

  • 4. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Таблица 4

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

1МН1

2МН1

Диапазон измерений температуры, °C

от +800 до +2200

от +490 до +2000

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,001-Тизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

1,0

1,6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:75; 1:14

Время установления показаний (90 %), мс

1

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

1МН1

2МН1

Тип выходного сигнала: аналоговый

- в соответствии с НСХ термоэлектрических

тип K или J

преобразователей по ГОСТ Р 8.5852001, мВ

от 0 до 5; от 0 до 10

- по напряжению, В

от 4 до 20; от 0 до 20

- по току, мА

USB, RS 232, RS 485, CAN-Bus,

цифровой

Profibus DP, Ethernet

Пределы допускаемой основной

±2,5 °C или ±0,001-Тизм (берут большее

погрешности аналогового выхода термоэлектрических преобразователей

значение), где Тизм - измеряемая температура

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм: - датчика

014x28

- блока электроники

89x30x70

- соединительного кабеля

02,8х(3ООО; 8000; 15000)

Масса, г:

- датчика

40

- блока электроники

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от -20 до +100

от -20 до +125

(датчики)

(датчики)

от -203 до +85

от -203 до +85

(блок электроники)

(блок электроники)

- относительная влажность, %, не более

95

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

2. Близкофокусной оптической системой с диаметром пятна измерения:

- 1,5 мм на расстоянии 110 мм для исполнений 1MH1, 2MH1.

3. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Таблица 5

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

3ML

3MH

3MH1

3MH2

3MH3

Диапазон измерений температуры, °C

от +50 до +400

от +100

до +600

от +150 до +1000

от +200 до +1500

от +250 до

+1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003•Тизм+2°C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,001•Тизм+1°C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

2,3

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:22; 1:9

1:33;

1:11

1:75; 1:40

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Тизм (берут большее значение), где Тизм - измеряемая температура

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

3ML

3MH

3MH1

3MH2

3MH3

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

- датчика

014x28

- блока электроники

89x30x70

- соединительного кабеля

02,8x3000

Масса, г:

- датчика

40

- блока электроники

420

Рабочие условия эксплуатации:

- температура окружающей среды,

от -20 до +85 (датчики)

°C

от 0 до +85 (блок электроники)

- относительная влажность, %, не более

95

Средняя наработка до отказа, ч, не

8700

менее

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

  • 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 2. Близкофокусной оптической системой с диаметром пятна измерения: - 1,5 мм на расстоянии 110 мм для исполнений 3MH1, 3MH2, 3MH3

- 3,4 мм на расстоянии 110 мм для исполнения 3MH

- 1 мм на расстоянии 30 мм для исполнения 3MH

  • - 5 мм на расстоянии 110 мм для исполнения 3ML

  • - 1,5 мм на расстоянии 30 мм для исполнения 3ML

Таблица 6

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

4ML

Диапазон измерений температуры, °C

От 0 до +500

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,001-Тизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей

±0,05 (в диапазоне от 0 до +100 °С включ.)

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

4ML

среды от номинальной (от +18 до +28 °C), оС/1 °С

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

от 2,2 до 6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:10

Время установления показаний (90 %), мкс

300

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.5852001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20 USB, RS 232, RS 485, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Тизм (берут большее значение), где Тизм - измеряемая температура

Напряжение питания, В:

  • - постоянный ток

  • - USB

от 8 до 30 5

Номинальная потребляемая мощность, не более, В-А

1,2

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

014x28

89x37x70

02,8x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

40

420

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от 0 до +70 (датчик) от -203 до +85 (блок электроники) 95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться:

  • 1. Интерфейсом USB; RS 232; RS 485; Modbus RTU, Ethernet;

  • 2. Кабелем подключения датчика другой длины (3000, 8000 или 15000 мм).

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

4ML

  • 3. Датчиком с массивным корпусом из алюминия, латуни, бронзы

  • 4. Близкофокусной оптической системой с диаметром пятна измерения 5 мм на расстоянии 50 мм.

Таблица 7

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT

G5L

G5H

P7

Диапазон измерений температуры, °C

от +100 до +1200

от +250 до +1650

от 0 до +500

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C:

±2,0 (в диапазоне от +100 до +200 °C включ.)

-

±3,0 (в диапазоне от 0 до +25 °C включ.)

±1,5 (в диапазоне св. +25 до +150 °C включ.)

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

(в диапазоне св. +200 до +1200 °C)

±1,0

±1,0

(св. +150 до

+500 °C)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Тизм (берут большее значение), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

5,2

7,9

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:10

1:20

1:10

Время установления показаний (95 %), мс

120

80

150

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация С

G5L

G5H

P7

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.5852001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Тизм (берут большее значение), где Тизм - измеряемая температура

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

014/29,5x28/55

89x30x70 02,8х(3ООО; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

40/200

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от -20 до +85 (датчики) от 0 до +85 (блок электроники)

- относительная влажность, %, не более

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

  • 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 2. Кабелем подключения датчика другой длины (3000, 8000 или 15000 мм).

  • 3. Датчиком с массивным корпусом из алюминия, латуни, бронзы.

  • 4. Близкофокусной оптической системой с диаметром пятна измерения:

- 1,2 мм на расстоянии 10 мм для исполнения P7

Метрологические и технические характеристики пирометров серии Compact модификаций CThot и CTfast приведены в таблице 8.

Таблица 8

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CThot

Модификация CTfast

Диапазон измерений температуры, °C

от -40 до +975

от -40 до +975

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±3,0 (в диапазоне от -40 до +20 °C включ.) ±1,5 (в диапазоне св.

+20 до +150 °C включ.)

±3,0 °C (в диапазоне от -40 до +20 °C включ.) ±2,0 °C (в диапазоне св. +20 до +200 °C включ.)

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

(в диапазоне св. +150 до +975 °C)

±1,0

(в диапазоне св. +200 до +975 °C)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005-Тизм (берут большее значение), где Тизм -измеряемая температура

±0,75 °C или ±0,0075-Тизм (берут большее значение), где Тизм - измеряемая

температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

от 8 до 14

Коэффициент излучения (изменяемый)

от 0,1 до 1,1

Показатель визирования

1:2; 1:10

1:15; 1:25

Время установления показаний (90 %), мс

100

9; 6

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.5852001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Пределы допускаемой основной погрешности аналогового выхода термоэлектрических преобразователей

±2,5 °C или ±0,001-Тизм (берут большее значение), где Тизм - измеряемая температура

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CThot

Модификация CTfast

Габаритные размеры, мм: - датчика

029,5x55

014x28

- блока электроники

89x30x70

89x30x70

- соединительного кабеля

02,8x(3000; 8000;

02,8x(1000; 3000;

15000)

8000; 15000)

Масса, г: - датчика

200

40

- блока электроники

420

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от -20 до +250

от -20 до +120

(датчики)

(датчики)

от 0 до +85

от 0 до +85

(блок электроники)

(блок электроники)

- относительная влажность, %, не более

95

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться исполнения модификаций CThot и CTfast

оснащенные:

1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

2. Близкофокусной оптической системой с диаметром пятна измерения:

- 0,8 мм на расстоянии 10 мм для модификации CTfast (1:15)

- 0,5 мм на расстоянии 8 мм для модификации CTfast (1:25)

- 3 мм на расстоянии 30 мм для модификации CThot

3. Кабелем подключения датчика другой длины (3000, 8000 или 15000 мм).

Метрологические и технические характеристики пирометров серии Compact модификаций CTLaser приведены в таблицах 9-22.

Таблица 9

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

LT

LT F

Диапазон измерений температуры, °C

от -40 до +975

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±2,5 °C (в диапазоне от -40 до 0 °C включ.) ±1,0 (в диапазоне св. 0 до +100 °C включ.)

±4,0 °C (в диапазоне от -40 до 0 °C включ.) ±1,5 (в диапазоне св. 0 до +150 °C включ.)

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0 (в диапазоне св. +100 до +975 °C)

±1,5 (в диапазоне св. +100 до +975 °C)

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

LT

LT F

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Тизм (берут большее значение), где Тизм -измеряемая температура

±1,0 °C или ±0,01 • Тизм (берут большее значение), где Тизм -измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

от 8 до 14

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:75; 1:3,5; 1:7; 1:9;

1:18

1:50

Время установления показаний (90 %), мс

120

9

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.5852001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,76

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

05,0x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

LT               LT F

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CT оснащенные:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 0,9 мм на расстоянии 70 мм для исполнения LT

  • - 1,9 мм на расстоянии 150 мм для исполнения LT

  • - 2,75 мм на расстоянии 200 мм для исполнения LT

  • - 5,9 мм на расстоянии 450 мм для исполнения LT

  • - 1,2 мм на расстоянии 70 мм для исполнения LT F

  • - 2,9 мм на расстоянии 150 мм для исполнения LT F

  • - 4,1 мм на расстоянии 200 мм для исполнения LT F

  • - 8,9 мм на расстоянии 450 мм для исполнения LT F

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

  • 5. Кабелем подключения датчика с термостойкой изоляцией (максимальная температуры окружающей среды 105 °C).

Таблица 10

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

1ML

1MH

2ML

2MH

Диапазон измерений температуры, °C

от +485 до +1050

от +650 до

+1800

от +250 до

+800

от +385 до +1600

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

1,0

1,6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

1ML

1MH

2ML

2MH

Показатель визирования

1:150

1:300

1:150

1:300

Время установления показаний (90 %), мс

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.5852001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,76

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

05,0x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -205 до +85

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 0,5 мм на расстоянии 150 мм для исполнений 1MH, 2MH

  • - 1,0 мм на расстоянии 150 мм для исполнений 1ML, 2ML

  • - 0,7 мм на расстоянии 200 мм для исполнений 1MH, 2MH

  • - 1,3 мм на расстоянии 200 мм для исполнений 1ML, 2ML

  • - 1,5 мм на расстоянии 450 мм для исполнений 1MH, 2MH

  • - 3,0 мм на расстоянии 450 мм для исполнений 1ML, 2ML

Длиннофокусной оптической системой с диаметром пятна измерения:

  • - 12,0 мм на расстоянии 3600 мм для исполнений 1MH, 2MH

  • - 24,0 мм на расстоянии 3600 мм для исполнений 1ML, 2ML

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

  • 5. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Таблица 11

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

1MH1

2MH1

Диапазон измерений температуры, °C

от +800 до +2200

от +490 до +2000

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от -40 до +100 °С включ.)

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °С)

Спектральный интервал, мкм

1,0

1,6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.5852001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,76

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники: - температура окружающей среды, °C

от -205 до +85

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

1MH1             2MH1

- относительная влажность, %, не более

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 0,5 мм на расстоянии 150 мм для исполнений 1MH1, 2MH1

  • - 0,7 мм на расстоянии 200 мм для исполнений 1MH1, 2MH1

  • - 1,5 мм на расстоянии 450 мм для исполнений 1MH1, 2MH1 Длиннофокусной оптической системой с диаметром пятна измерения:

  • - 12,0 мм на расстоянии 3600 мм для исполнений 1MH1, 2MH1

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

  • 5. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Таблица 12

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модис

шкация CTLaser

3ML

3MH

3MH1

3MH2

3MH3

Диапазон измерений температуры, °C

от +50 до +400

от +100

до +600

от +150 до

+1000

от +200 до

+1500

от +250 до +1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), °С/1 °С

±0,05 (в диапазоне от +50 до

+100 °С включ.)

-

-

-

-

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °C)

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модис

эикация CTLaser

3ML

3MH

3MH1

3MH2

3MH3

Спектральный интервал, мкм

2,3

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:60; 1:3; 1:6; 1:8;

1:17

1:100;

1:3; 1:7; 1:9; 1:19

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р

8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,76

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники: - температура окружающей среды, °C

от -20 до +85 (датчики) от 0 до +85 (блок электроники)

- относительная влажность, %, не более

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C. Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модиф

шкация CTLaser

3ML

3MH

3MH1

3MH2

3MH3

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 0,7 мм на расстоянии 70 мм для исполнения 3MH

  • - 1,2 мм на расстоянии 70 мм для исполнения 3ML

  • - 1,5 мм на расстоянии 150 мм для исполнения 3MH

  • - 2,5 мм на расстоянии 150 мм для исполнения 3ML

  • - 2,0 мм на расстоянии 200 мм для исполнения 3MH

  • - 3,4 мм на расстоянии 200 мм для исполнения 3ML

  • - 4,5 мм на расстоянии 450 мм для исполнения 3MH

  • - 7,5 мм на расстоянии 450 мм для исполнения 3ML

  • - 0,5 мм на расстоянии 150 мм для исполнения 3MH1

  • - 0,7 мм на расстоянии 200 мм для исполнения 3MH1

  • - 1,5 мм на расстоянии 450 мм для исполнения 3MH1 Длиннофокусной оптической системой с диаметром пятна измерения:

  • - 12,0 мм на расстоянии 3600 мм для исполнения 3MH1

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Таблица 13

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

G5L

G5H

Диапазон измерений температуры, °C

от +100 до

+1200

от +250 до +1650

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±1,5

(в диапазоне от +100 до +150 °C включ.)

-

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

(в диапазоне св. +150 до +1200

°C)

±1,0

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Тизм (берут большее значение), где Тизм -измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +100 °C)

Спектральный интервал, мкм

5

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45

1:70

Время установления показаний (90 %), мс

10

10

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

G5L

G5H

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,76

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 1,0 мм на расстоянии 70 мм для исполнения G5H

  • - 1,6 мм на расстоянии 70 мм для исполнения G5L

  • - 2,2 мм на расстоянии 150 мм для исполнения G5H

  • - 3,4 мм на расстоянии 150 мм для исполнения G5L

  • - 2,9 мм на расстоянии 200 мм для исполнения G5H

  • - 4,5 мм на расстоянии 200 мм для исполнения G5L

  • - 6,5 мм на расстоянии 450 мм для исполнения G5H

  • - 10,0 мм на расстоянии 450 мм для исполнения G5L

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Таблица 14

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

G5HF

G5H1F

Диапазон измерений температуры, °C

от +200 до

+1450

от +400 до +1650

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Тизм (берут большее значение), где Тизм -измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +200 °C)

Спектральный интервал, мкм

5

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45, 1:70

1:70

Время установления показаний (90 %), мс

10

10

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,76

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

G5HF

G5H1F

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 1,0 мм на расстоянии 70 мм для исполнения G5H1F

  • - 1,6 мм на расстоянии 70 мм для исполнения G5HF

  • - 2,2 мм на расстоянии 150 мм для исполнения G5H1F

  • - 3,4 мм на расстоянии 150 мм для исполнения G5HF

  • - 2,9 мм на расстоянии 200 мм для исполнения G5H1F

  • - 4,5 мм на расстоянии 200 мм для исполнения G5HF

  • - 6,5 мм на расстоянии 450 мм для исполнения G5H1F

  • - 10,0 мм на расстоянии 450 мм для исполнения G5HF

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Таблица 15

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CT

Laser

MT

F2

F6

Диапазон измерений температуры, °C

от +200 до +1450

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 ос), %

±2,0 (в диапазоне от +200 до +300 oC включ.)

±1,0 (в диапазоне св. +300 oQ)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 oQ)

±0,5 ос или ±0,005^Тизм (берут большее значение), где Тизм -измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 oQ, % (от измеряемой температуры)/1 ос

±0,05 (в диапазоне св. +200 oQ

Спектральный интервал, мкм

3,9

4,24

4,64

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45

Время установления показаний (90 %), мс

10

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,76

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники)

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CT

Laser

MT

F2

F6

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 1,6 мм на расстоянии 70 мм для исполнений MT, F2, F6

  • - 3,4 мм на расстоянии 150 мм для исполнения MT, F2, F6

  • - 4,5 мм на расстоянии 200 мм для исполнения MT, F2, F6

  • - 10,0 мм на расстоянии 450 мм для исполнения MT, F2, F6

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Таблица 16

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CT

Laser

MTH

F2H

F6H

Диапазон измерений температуры, °C

от +400 до +1650

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Тизм (берут большее значение), где Тизм -измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05 (в диапазоне св. +400 °C)

Спектральный интервал, мкм

3,9

4,24

4,64

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45

Время установления показаний (90 %), мс

10

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА

цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus, Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,76

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

- датчика

600

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CT

Laser

MTH

F2H

F6H

- блока электроники

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 1,6 мм на расстоянии 70 мм для исполнений MTH, F2H, F6H

  • - 3,4 мм на расстоянии 150 мм для исполнения MTH, F2H, F6H

  • - 4,5 мм на расстоянии 200 мм для исполнения MTH, F2H, F6H

  • - 10,0 мм на расстоянии 450 мм для исполнения MTH, F2H, F6H

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Таблица 17

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

05M

Диапазон измерений температуры, °C

от +1000 до +2000

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм -измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,001-Тизм +1 °C), где Тизм -измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

0,525

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:150

Время установления показаний (95 %), мс

1

Наименование

Значение характеристики (в зависимости от исполнения пирометра)

характеристики

Модификация CTLaser

05M

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,75

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

05x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 7,3 мм на расстоянии 1100 мм

  • - 24 мм на расстоянии 3600 мм

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Таблица 18

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

Р7

G7

Диапазон измерений температуры, °C

от 0 до +710

от +100 до +1200

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±1,5 (в диапазоне от 0 до +150 °C включ.)

Пределы допускаемой основной относительной погрешности (при температуре окружающей среды от +18 до +28 °C), %

±1,0 (в диапазоне св. +150 °C)

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,5 °C или ±0,005^Тизм (берут большее значение), где Тизм -измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

7,9

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:45

Время установления показаний (95 %), мс

150

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

5,75

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x30x70

07x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTLaser

Р7             G7

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 1,6 мм на расстоянии 70 мм

  • - 3,4 мм на расстоянии 150 мм

  • - 4,5 мм на расстоянии 200 мм

  • - 10 мм на расстоянии 450 мм

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Таблица 19

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

CTvideo 1ML

CTvideo 1MH

CTvideo 1MH1

Диапазон измерений температуры, °C

от +485 до +1050

от +650 до +1800

от +800 до

+2200

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

1,0

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:150

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10

от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

CTvideo 1ML

CTvideo 1MH

CTvideo 1MH1

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

  • - соединительного кабеля для высоких температур

050x106

89x30x70

05x3000

02,8x3000

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +70 (датчики) от -204 до +85 (блок электроники)

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 1. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,6 до 1,7 мм для CTvideo 1ML

  • 2. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,3 до 0,8 мм для CTvideo 1MH, CTvideo 1MH1

  • 3. Кабелем подключения датчика другой длины (3000 мм, 5000 мм, 10000 мм).

  • 4. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Таблица 20

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

CTvideo 2ML

CTvideo 2MH

CTvideo 2MH1

Диапазон измерений температуры, °C

от +250 до +800

от +385 до +1600

от +490 до +2000

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00КТизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением

±0,05

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

CTvideo 2ML

CTvideo 2MH

CTvideo 2MH1

температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

Спектральный интервал, мкм

1,0

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:150

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10

от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

  • - соединительного кабеля для высоких температур

050x106

89x30x70

05x3000

02,8x3000

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +70 (датчики) от -204 до +85 (блок электроники)

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 1. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,6 до 1,7 мм для CTvideo 2ML

  • 2. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,3 до 0,8 мм для CTvideo 2MH, CTvideo 2MH1

  • 3. Кабелем подключения датчика другой длины (3000 мм, 5000 мм, 10000 мм).

  • 4. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Метрологические и технические характеристики пирометров серии Compact модификации CTLaser приведены в таблице 21.

Таблица 21

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация C

"Laser

CTvideo

3ML

CTvideo

3MH

CTvideo

3MH1

CTvideo

3MH2

CTvideo

3MH3

Диапазон измерений температуры, °C

от +50 до +400

от +100 до +600

от +150 до +1000

от +200 до +1500

от +250 до +1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

2,3

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:60

1:100

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10

от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x106

89x30x70

05x3000

02,8x3000

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация Cr

"Laser

CTvideo

3ML

CTvideo

3MH

CTvideo

3MH1

CTvideo

3MH2

CTvideo

3MH3

- соединительного кабеля для высоких температур

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +70 (датчики) от -205 до +85 (блок электроники)

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

По требованию заказчика могут поставляться исполнения модификации CTLaser оснащенные:

  • 1. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 1,5 до 4,2 мм для CTvideo 3ML

  • 2. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,9 до 2,5 мм для CTvideo 3MH

  • 3. Близкофокусной оптической системой от 90 до 250 мм с переменным диаметром пятна измерения от 0,3 до 0,8 мм для CTvideo 3MH1, CTvideo 3MH2, CTvideo 3MH3

  • 4. Кабелем подключения датчика другой длины (3000 мм, 5000 мм, 10000 мм).

  • 5. Время отклика ЖК-дисплея при отрицательных температурах не нормировано.

Таблица 22

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

4ML

Диапазон измерений температуры, °C

от 0 до +500

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,001-Тизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C) при

±0,05

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

4ML

измерениях в диапазоне от 0 до +200 °C, °C /1 °С

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C) при измерениях в диапазоне св. +200 °C, % (от измеряемой величин) /1 °С

±0,03

Спектральный интервал, мкм

от 2,2 до 6

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:33

Время установления показаний (90 %), мкс

300

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА

цифровой

тип K

от 0 до 5; от 0 до 10

от 4 до 20; от 0 до 20 USB, RS 232, RS 485, Ethernet

Напряжение питания, В

от 8 до 30 (постоянный ток)

5 (USB)

Номинальная потребляемая мощность, не более, В-А

2

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

050x100

89x37x70

05x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

600

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +70 (датчики) от -20 до +70 (блок электроники)

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 50 °C.

По требованию заказчика могут поставляться:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet;

  • 3. Близкофокусной оптической системой с диаметром пятна измерения;

  • 4. Кабелем подключения датчика другой длины (8000 или 15000 мм).

Таблица 23

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTLaser

CSvision

R2ML

CSvision

R1ML

CSvision

R1MH

от +300 до

от +600 до

от +1000 до

Диапазон измерений температуры, °C

+1400

+1800

+2500

Пределы допускаемой основной

абсолютной погрешности (при

±(0,005^Тизм+2 °C), где Тизм -

измеряемая

температуре окружающей среды от +18 до

температура

+28 °C)

Повторяемость результатов измерений

(при температуре окружающей среды от

±0,003^Тизм, где Тизм - измеряемая температура

+18 до +28 °C)

Спектральный интервал, мкм

от 1,35 до 1,75

от 0,8 до 1,1

Коэффициент излучения (изменяемый)

от 0,05 до 1,00

Показатель визирования

1:75

1:100

1:150

Время установления показаний (90 %), мс

от 1 до 10000

Тип выходного сигнала:

аналоговый

- по току, мА

от 4 до 20; от 0 до 20

цифровой

USB, RS 485, Modbus RTU

Напряжение питания, В

от 8 до 30 (постоянный ток)

5 (USB)

Номинальная потребляемая мощность, не

2,5

более, В-А

Габаритные размеры датчика, мм

050x126

Масса датчика, г

518

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от -20 до +70

- относительная влажность, %, не более

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Метрологические и технические характеристики пирометров серии Compact модификаций CTratio приведены в таблице 24.

Таблица 24

Наименование характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTratio

Диапазон измерений температуры, °C

от +700 до +1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C), °C

±(0,005•Тизм+1°C), где Тизм -измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,002•Тизм+1°C), где Тизм -

измеряемая температура

Спектральный интервал, мкм

от 0,7 до 1,1

Наименование

характеристики

Значение характеристики (в зависимости от исполнения пирометра)

Модификация CTratio

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:40

Время установления показаний (95 %), мс

5

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10 от 4 до 20; от 0 до 20

USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Номинальная потребляемая мощность, не более, В-А

7,2

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

020x78/82

89x30x70

07x(3000; 6000; 10000; 15000;

22000)

Масса, г:

  • - датчика

  • - блока электроники

375

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

  • 1. При включенном лазерном целеуказателе верхний предел окружающей температуры составляет 70 °C.

По требованию заказчика могут поставляться исполнения модификации CTratio оснащенные:

  • 2. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 3. Близкофокусной оптической системой с диаметром пятна измерения 7,7 мм на расстоянии 305 мм

  • 4. Кабелем подключения датчика другой длины (3000, 6000, 10000, 15000 или 22000 мм).

Таблица 25

Наименование Характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTratio

1ML

1MH

1MH1

Диапазон измерений температуры, °C

от +450 до +1400 (одноцветный режим) от +525 до +1400 (двухцветный режим)

от +650 до +2000 (одноцветный режим) от +700 до +2000 (двухцветный режим)

от +900 до +2500 (одноцветный режим) от +1000 до +2500 (двухцветный режим)

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,005^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,003^Тизм, где Тизм - измеряемая температура

Спектральный интервал, мкм

от 0,8 до 1,1

Коэффициент излучения (изменяемый)

от 0,05 до 1,00

Показатель визирования

1:38

1:100

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

- по току, мА цифровой

от 4 до 20; от 0 до 20

USB, RS 232, RS 485, Modbus RTU, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 30

Номинальная потребляемая мощность, не более, В-А

5

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

019x40

89x37x70

04,5x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

210 (включая 3-метровый волоконнооптический кабель)

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +200 (опционально до +315 °C) (датчики) от 0 до +60 (блок электроники)

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться:

1. Интерфейсом USB, RS 232, RS 485, Modbus RTU, Ethernet;

Наименование Характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTratio

1ML

1MH

1MH1

  • 2. Кабелем подключения датчика другой длины (8000 или 15000 мм).

  • 3. С оптикой SF с диапазоном фокусировки от 300 мм до бесконечности, или оптикой CF с диапазоном фокусировки от 150 мм до 350 мм.

Таблица 26

Наименование Характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTratio

2ML

2MH

2MH1

Диапазон измерений температуры, °C

от +250 до +1000 (одноцветный режим)

от +275 до +1000 (двухцветный режим)

от +375 до +1500 (одноцветный режим) от +400 до +1500 (двухцветный режим)

от +500 до +2500 (одноцветный режим) от +550 до +2500 (двухцветный режим)

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,005^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±0,003^Тизм, где Тизм - измеряемая температура

Спектральный интервал, мкм

от 1,45 до 1,75

Коэффициент излучения (изменяемый)

от 0,05 до 1,00

Показатель визирования

1:38

1:100

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

- по току, мА цифровой

от 4 до 20; от 0 до 20

USB, RS 232, RS 485, Modbus RTU, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 30

Номинальная потребляемая мощность, не более, В-А

5

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

019x40

89x37x70

04,5x(3000; 8000; 15000)

Масса, г:

  • - датчика

  • - блока электроники

210 (с 3м ВО кабеля)

420

Рабочие условия эксплуатации для датчиков и блока электроники: - температура окружающей среды, °C

от -20 до +200 (опционально до +315 °C) (датчики)

Наименование Характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CTratio

2ML

2MH

2MH1

- относительная влажность, %, не более

от 0 до +50 (блок электроники)

95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

По требованию заказчика могут поставляться:

  • 1. Интерфейсом USB, RS 232, RS 485, Modbus RTU, Ethernet;

  • 2. Кабелем подключения датчика другой длины (8000 или 15000 мм).

  • 3. С оптикой SF с диапазоном фокусировки от 300 мм до бесконечности, или диапазоном фокусировки от 150 мм до 350 мм.

оптикой CF с

Метрологические и технические характеристики пирометров серии Compact модификаций CT XL приведены в таблице 27.

Таблица 27

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT XL

3MH

3MH1

3MH2

3MH3

Диапазон измерений температуры, °C

от +100 до

+600

от +150 до + 1000

от +200 до + 1500

от +250 до +1800

Пределы допускаемой основной абсолютной погрешности (при температуре окружающей среды от +18 до +28 °C)

±(0,003^Тизм+2 °C), где Тизм - измеряемая температура

Повторяемость результатов измерений (при температуре окружающей среды от +18 до +28 °C)

±(0,00ЬТизм+1 °C), где Тизм - измеряемая температура

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (от +18 до +28 °C), % (от измеряемой температуры)/1 °С

±0,05

Спектральный интервал, мкм

2,3

Коэффициент излучения (изменяемый)

от 0,10 до 1,10

Показатель визирования

1:100

1:300

Время установления показаний (90 %), мс

1

Тип выходного сигнала: аналоговый

  • - в соответствии с НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001, мВ

  • - по напряжению, В

  • - по току, мА цифровой

тип K или J

от 0 до 5; от 0 до 10

от 4 до 20; от 0 до 20 USB, RS 232, RS 485, CAN-Bus,

Profibus DP, Ethernet

Напряжение питания (постоянный ток), В

от 8 до 36

Наименование характеристики

Значение характеристики

(в зависимости от исполнения пирометра)

Модификация CT XL

3MH

3MH1

3MH2

3MH3

Номинальная потребляемая мощность, не более, В-А

3,6

Габаритные размеры, мм:

  • - датчика

  • - блока электроники

  • - соединительного кабеля

032x97,4

89x30x70

02,8x3000

Масса, г:

  • - датчика

  • - блока электроники

150

420

Рабочие условия эксплуатации для датчиков и блока электроники:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -40 до +85 (датчики) от 0 до +85 (блок электроники) 95

Средняя наработка до отказа, ч, не менее

8700

Средний срок службы, лет

5

Примечание:

Для обеспечения указанных метрологических характеристик температура датчика должна быть на 25 °C ниже измеряемой.

По требованию заказчика могут поставляться исполнения модификации CT XI оснащенные:

  • 1. Интерфейсом USB; RS 232; RS 485; CAN-Bus; Profibus DP, Ethernet.

  • 2. Близкофокусной оптической системой с диаметром пятна измерения:

  • - 0,7 мм на расстоянии 70 мм для исполнения 3MH

  • - 1,5 мм на расстоянии 150 мм для исполнения 3MH

  • - 2 мм на расстоянии 200 мм для исполнения 3MH

  • - 4,5 мм на расстоянии 450 мм для исполнения 3MH

  • - 0,5 мм на расстоянии 150 мм для исполнений 3MH1, 3MH2, 3MH3

  • - 0,7 мм на расстоянии 200 мм для исполнений 3MH1, 3MH2, 3MH3

  • - 1,5 мм на расстоянии 450 мм для исполнений 3MH1, 3MH2, 3MH3

Длиннофокусной оптической системой с диаметром пятна измерения:

  • - 36 мм на расстоянии 3600 мм для исполнения 3МН

  • - 12 мм на расстоянии 3600 мм для исполнения 3MH1, 3MH2, 3MH3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус пирометра.

Комплектность средства измерений

Таблица 28 - Комплектность средства измерений

Наименование

Обозначение

Количество

Пирометр серии Compact (модификация и исполнение в соответствии с заказом)

В зависимости от модификации и исполнения

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.

Примечание: модули цифровой связи, ПО «CompactConnect», монтажные приспособления, защитные корпуса с контуром охлаждения, воздухообдувы, защитные экраны и другие аксессуары, приведенные в Руководстве по эксплуатации на пирометры конкретной модификации и исполнения

Сведения о методиках (методах) измерений приведены в разделе 6 Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к пирометрам серии Compact модификаций CT, CThot, CTfast, CTLaser, CTratio, CT XL

ГОСТ 28243-96 Пирометры. Общие технические требования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры;

Стандарт предприятия на пирометры серии Compact модификаций CT, CThot, CTfast, CTLaser, CTratio, CT XL фирмы «Optris GmbH», Германия.

Изготовитель

Фирма «Optris GmbH», Германия

Адрес: Ferdinand-Buisson-Str. 14, D -13127 Berlin, Germany

Телефон: +49(0)30 500197-0 Факс: +49(0)30 500197-10

Web-сайт: www.optris.com

E-mail: info@optris.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66 E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. №28

Лист № 1 Регистрационный № 58269-14 Всего листов 34

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы газоаналитические шахтные многофункциональные «Микон III», модель Микон III 2013

Назначение средства измерений

Системы газоаналитические шахтные многофункциональные «Микон III», модель Ми-кон III 2013 (далее - Системы) предназначены для автоматических непрерывных измерений объемной доли метана, оксида углерода, диоксида углерода, водорода, оксида азота, диоксида азота, сероводорода, кислорода и довзрывоопасных концентраций метано-водородной смеси, горючих газов в воздухе (в том числе смеси горючих газов с парами нефтепродуктов), скорости воздушного потока в горных выработках, вентиляционных сооружениях и воздуховодах шахты и других промышленных объектов, массовой концентрации пыли в воздухе рабочей зоны (автоматический газовый контроль, далее - АГК), измерения виброскорости и зазора частей агрегатов, абсолютного и дифференциального давления газовых смесей, абсолютного давления жидкости в технологических трубопроводах, температуры газовых смесей, жидкостей, частей агрегатов и горных пород и передачи измерительной информации на диспетчерский пункт, ее обработки, отображения и хранения.

Описание средства измерений

Системы являются многоканальной стационарной автоматической измерительной системой непрерывного действия.

Системы обеспечивают защитное отключение электропитания, в том числе автоматическую газовую защиту, шахтного оборудования и формирование световой и/или звуковой сигнализации при достижении определяемых нормативными документами в области промышленной безопасности пороговых значений измеряемых параметров рудничного воздуха (содержания метана, оксида углерода, диоксида углерода, водорода, оксида азота, диоксида азота, сероводорода, кислорода, довзрывоопасных концентраций метано-водородной смеси, горючих газов в воздухе, в том числе смеси горючих газов с парами нефтепродуктов, концентрации пыли)), и/или состояния вентиляционного и технологического оборудования и сооружений, сбор и обработку информации о состоянии (включено/выключено) технологического, вентиляционного, дегазационного и противопожарного оборудования, вентиляционных сооружений и оборудования энергоснабжения шахты и других промышленных объектов. Система осуществляет местное и централизованное диспетчерское ручное, автоматизированное и автоматическое управления основным и вспомогательным технологическим оборудованием, вентиляционным оборудованием и аппаратами энергоснабжения.

Система имеет следующую структуру технических средств:

  • 1) полевой уровень - аналоговые датчики СДОУ 01 и СДТГ, микропроцессорные датчики ДМС 01, ДМС 03, ДМС 03Э, СДСВ 01, ДОУИ, СДД 01, ИДИ, ИЗСТ 01, ДТМ-1, ДТМ-3, PL3, МИК-01, ДКИ, ИДИ-10, ИДИ-20 с выходными сигналами от 0,4 до 2,0 В, микропроцессорные датчики ИТС2 с выходными сигналами от 4 до 20 мА или от 1 до 5 мА, микропроцессорные датчики ДМС 03, СДСВ 01, ИДИ, ИТС2, ДТМ, ДТМ-2, ДТМ-4, МИК-01, ИВД-Х, ДОУИ, ИДИ-10, ИДИ-20, ДКИ с цифровым кодированным выходным сигналом (цифровым интерфейсом);

  • 2) контроллерный уровень - микропроцессорные подземные вычислительные устройства (далее - контроллеры) КУШ-ПЛК, КУШ-УМН (далее - КУШ), ПВУ VAL101P (далее - ПВУ) и устройства сигнализирующие СУ-ХХ (далее - СУ) с цифровыми интерфейсами;

  • 3) уровень передачи данных - микропроцессорные устройства системы передачи информации (далее - СПИН), повторители-барьеры искробезопасности ПБИ-485 (далее - ПБИ), наземные устройства связи НУППИ FED/P с барьером искробезопасности BX1P (далее -НУППИ);

  • 4) диспетчерский уровень - цифровые электронно-вычислительные машины (далее -ЦЭВМ), объединенные в локальную вычислительную сеть.

Работу устройств полевого, контроллерного и диспетчерского уровня обеспечивают источники питания ИП ZVB, ШИП и СПИН 00000-ИП01 (далее - ИП), блоки автоматического ввода резерва, трансформаторные и промежуточные реле (далее соответственно - БАВР, БТ и БПР), устройства бесперебойного питания и другие устройства.

Технические средства полевого уровня обеспечивают преобразование контролируемого параметра в информационный сигнал, поступающий на технические средства контроллерного уровня или уровня передачи информации. Технические средства контроллерного уровня обеспечивают преобразование сигналов, получаемых от аналоговых и дискретных датчиков в цифровой код, формирование и реализацию управляющих сигналов для сигнализирующих и исполнительных устройств, обмен данными по цифровому интерфейсу уровня передачи информации с устройствами диспетчерского уровня. В Системе используются цифровые интерфейсы, соответствующие следующим электрическим/логическим спецификациям: MicroLAN (1-Wire), BS6556/SAP; RS-485/SAP; RS-485/ModbusRTU, Ethernet (10/100Base-TX, 100Base-FX). Технические средства уровня передачи данных обеспечивают информационный обмен между техническими средствами диспетчерского, контроллерного и полевого уровней. Технические средства диспетчерского уровня обеспечивают сбор, обработку, хранение и отображение данных собираемых Системой и ввод команд телеуправления.

В состав измерительных каналов (далее - ИК) Системы входят первичные измерительные преобразователи, приведенные в таблице 1.

Таблица 1 - Сведения о первичных преобразователях

Измерительный канал (определяемый компонент)

Первичный измерительный преобразователь

Номер в Федеральном информационном фонде по обеспечению единства измерений

Принцип измерений

Объемной доли метана

(CH4)

ДМС 01

21073-06

термохимический, термокондуктометрический

ДМС 03

45747-10

термохимический, термокондуктометрический

ИДИ

28259-04

инфракрасный

ИТС2

51279-12

термохимический, термокондуктометрический, оптический

ИДИ-10

28259-14

инфракрасный

Довзрывоопасной концентрации метано-водородной смеси (CH4+H2)

ДМС 03Э

45747-10

термохимический

ИТС2

51279-12

термохимический

Довзрывоопасной концентрации горючих газов (CH4-C10H12)

ИТС2

51279-12

термохимический

Объемной доли кислорода (О2), водорода (H2), диоксида углерода (CO2) и токсичных газов (оксид углерода (CO), водород (H2), оксид азота (NO), диоксид азота (NO2), сероводород (H2S)

СДТГ1

37260-10

электрохимический

СДОУ 012

46045-10

электрохимический

ДОУИ

33551-12

электрохимический

ИДИ3

28259-04

инфракрасный

ИТС2

51279-12

электрохимический

ИДИ-20

28259-14

инфракрасный

ДКИ

48953-12

электрохимический

Скорости воздушного потока

СДСВ 01

22814-084,

22814-18

ультразвуковой

Массовой концентрации

пыли

ИЗСТ-015)

МИК-01

PL-3

36151-07

62680-15

63199-16

оптический

Давления газа и жидкости

СДД 016)

40834-09

тензометрический

Зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

ИВД 27)

36537-07

36337-11

электромагнитный

Средних квадратических значений (СКЗ) виброскорости

ИВД 38)

36585-07

емкостной

Температуры

ДТМ

40782-099),

40782-1610)

полупроводниковый

Измерительный канал (определяемый компонент)

Первичный измерительный преобразователь

Номер в Федеральном информационном фонде по обеспечению единства измерений

Принцип измерений

  • 5) Только для ПИП, изготовленных в срок до 01

  • 6) Только для ПИП, изготовленных в срок до 01

  • 7) Только для ПИП, изготовленных в срок до 08

  • 8) Только для ПИП, изготовленных в срок до 01

  • 9) Только для ПИП, изготовленных в срок до 01

  • 10) Только для ПИП, изготовленных в срок до 1

.11.2012 г. .08.2014 г.

.05.2018 г.

.01.2013 г. .07.2014 г.

2.05.2021 г.

В Системе используются ИК со следующими структурами:

  • 1) датчик ДМС 01, ДМС 03, ДМС 03Э, ИДИ, СДОУ 01, СДТГ, ДОУИ, СДСВ 01, ИЗСТ-01, СДД 01, МИК-01, ДТМ-1, ДТМ-3, ИДИ-10, ИДИ-20, ДКИ, PL-3 с аналоговым выходом от 0,4 до 2,0 В или ИТС2 с аналоговым выходом от 1 до 5 или от 4 до20 мА - ПВУ, СУ или КУШ-УМН - устройства СПИН, НУППИ FED/P - ЦЭВМ;

  • 2) датчик СДОУ 01, СДТГ, ДОУИ, ДМС 01, ДМС 03, ДМС 03Э, СДСВ 01, СДД 01, ИДИ, ИЗСТ 01, ИДИ-10, ИДИ-20, ДКИ, PL-3 с аналоговым выходом от 0,4 до 2,0 В или ИТС2 с аналоговым выходом от 4 до 20 или от 1 до 5 мА и ДТМ (MicroLAN) - КУШ-УМН - устройства СПИН - ЦЭВМ;

  • 3) датчик ДМС 03, СДСВ 01, ИДИ, ИВД, МИК-01, ДТМ-2, ДТМ-4, ИТС2 ИДИ-10, ИДИ-20, ДКИ, ДОУИ с цифровым выходом (RS-485/ModbusRTU) - устройства СПИН - ЦЭВМ;

  • 4) датчик ДМС 01, ДМС 03, ДМС 03Э, ИДИ, СДОУ 01, СДТГ, ДОУИ, СДСВ 01, ИЗСТ-01, СДД 01, МИК-01, ДТМ-1, ДТМ-3, ИДИ-10, ИДИ-20, ДКИ, PL-3 с аналоговым выходом от 0,4 до 2,0 В или ИТС2 с аналоговым выходом от 4 до 20 или от 1 до 5 мА и ДТМ (MicroLAN) -КУШ-ПЛК - устройства СПИН - ЦЭВМ;

  • 5) датчик ДМС 03, СДСВ 01, ИДИ, ИВД, МИК-01, ДТМ-2, ДТМ-4, ИТС2, ИДИ-10, ИДИ-20, ДКИ, ДОУИ с цифровым выходом (RS-485/ModbusRTU) - КУШ-ПЛК - устройства СПИН - ЦЭВМ.

Цифровые кодированные сигналы могут передаваться через различные системы передачи информации, в том числе осуществляющие преобразование интерфейсов и протоколов. Количество, состав и типы измерительных каналов Системы на конкретном горнотехнологическом объекте или промышленном предприятии определяется Техническим проектом.

Общий вид основных технических средств Системы показан на рисунке 1.

Заводской номер и знак утверждения типа наносятся на табличку, расположенную на корпусе составных элементов системы, общий вид таблички приведен на рисунке 2.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

1- АРМ;

  • 2 - сервер;

  • 3 - НУППИ FED/P;

  • 4 - узел связи СПИН;

  • 5 - СУ-27;

6 - КУШ;

7 - ИП ZVB;

  • 8 - ДМС 01;

  • 9 - ШИП;

10 - СДОУ;

11 - БТ-Х;

12 - ИЗСТ-01;

  • 13 - БАВР;

  • 14 - СДСВ 01;

15 - СДД 01;

16 - ДОУИ;

17 - ИВД-2;

18 - ИТС2;

  • 19 - ДМС 03, ДМС 03Э, ДТМ-

1, ДТМ-2; ДТМ-3

  • 20 - СДТГ;

21- ИДИ-10;

22 - ИДИ-20, ДКИ;

23 - ИВД-3;

24 - ПВУ

25- МИК-01, PL-3

26 - ДТМ-4

Рисунок 1 - Общий вид основных технических средств системы газоаналитической шахтной многофункциональной «Микон III», модель Микон III 2013

фвкл

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Х.‘„« РО EX la I Ma X

СТАЦИОНАРНЫЙ «НАНИО ЦСВЭ» ЕАЭС RU C-RU.AA87.E.00191 19

СДД 01.03.G6000

ТУ 4212-30244645436-2005 Зав.№ 1248_    ,20 г.

ИСКРОБЕЗОПАСНЫЕ ЦЕПИ

Питмга 12В: Ul:13,5 В С1:В Ив

RS-485: Ul:14,72 В 11:22» нА Uo:7,14 В 1о:»1 нА

IP54

♦FC<t»<*M*C

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 2 - Общий вид таблички (на примере СДД 01) с указанием заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) Системы имеет следующую структуру (рисунок 2):

  • 1) полевой уровень - встроенное ПО микропроцессорных первичных измерительных преобразователей (ПИП);

  • 2) контроллерный уровень - встроенное ПО КУШ, ПВУ и СУ;

  • 3) уровень передачи информации - встроенное ПО устройств связи НУППИ, СПИН;

  • 4) диспетчерский уровень - прикладное ПО «IngortechSCADA» и ПО OPC-сервера связи с Modbus-устройствами и CoDeSys-устройствами.

встроенное ПО

прикладное ПО

ПИП

ДМС 01, ДМС 03,

ДМС 03Э, ИДИ, СДТГ, СДОУ 01, ДОУИ, СДСВ 01, ИЗСТ 01, СДД 01, ИВД, ИТС2, ДТМ

(0,4-2)В

MicroLAN

RS-485/Modbus

RS-485/Modbus

контрол

леры

Ethernet10TX

средства передачи данных

RS-485/Modbus

КУШ-ПЛК,

RS-485/SAP

СПИН,

КУШ-УМН,

НУППИ,

СУ,

BS6556/SAP

ПБИ

ПВУ

Ethernet100TX

Ethernet100TX

Ethernet100TX

диспетчерский комплекс (ЦЭВМ)

IngortechSCADA

■J CoDeSys OPC '

ValSrv

I rtConfig

I______

■] OPC Modbus ]

rtOPCClient

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

rtVarSrv

полевой уровень        контроллерный             уровень передачи

уровень                 информации

диспетчерский уровень

подземные выработки (взрывоопасные помещения) наземные помещения (безопасные помещения)

Рисунок 3 - Структура программного обеспечения системы газоаналитической шахтной многофункциональной «Микон III», модель Микон III 2013

Встроенное ПО технических средств полевого (ДМС 01, ДМС 03, ДМС 03Э, СДСВ 01, СДД 01, ДОУИ, ИДИ, ИЗСТ 01, ИВД, ИТС2, ДТМ, МИК-01, ИДИ-10, ИДИ-20, ДКИ, PL-3), контроллерного (КУШ, СУ и ПВУ) уровня и уровня передачи данных (ПБИ, СПИН и НУППИ) специально разработано изготовителем соответствующих технических средств.

В ПО диспетчерского уровня входят:

  • 1) ПО OPC-сервера связи с Modbus-устройствами (далее - OPC Modbus сервер);

  • 2) ПО OPC-сервера связи с CoDeSys-устройствами (далее - CoDeSys OPC сервер);

  • 3) ПО «IngortechSCADA», состоящее из ПО связи «rtOPCClient» и «ValSrv», ПО сервера данных «rtVarSrv», ПО оператора «rtRTS», ПО конфигурования «rtConfig» и программных утилит.

Прикладное ПО OPC Modbus стороннего разработчика обеспечивает:

а) обмен данными с КУШ-УМН, СУ и датчиками с цифровым интерфейсом RS-485/ModbusRTU;

б) передачу от OPC Modbus серверов в ПО связи «rtOPCCLient» данных от КУШ-УМН, СУ и датчиков с интерфейсом RS-485/ModbusRTU без преобразований;

в) передачу в ПО связи «rtOPCCLient» данных о параметрах внутреннего преобразования переменных в ПО OPC Modbus сервера.

ПО OPC Modbus сервера не является метрологически значимым.

В качестве ПО OPC Modbus сервера используется ПО «Lectus Modbus OPC/DDE сервер» (исполняемый файл «ServOPC»), которое может быть заменено аналогичным ПО, соответствующим требованиям документа «OPC Data Access Custom Interface Specification 2.05A».

Прикладное ПО «CoDeSys» стороннего разработчика (3S-Smart Software Solutions) обеспечивает:

а) обмен данными с КУШ-ПЛК;

б) передачу через OPC-интерфейс (с помощью CoDeSys OPC сервера) в ПО связи «rtOPCCLient» данных, получаемых от КУШ-ПЛК, без преобразований.

ПО «CoDeSys» не имеет метрологически значимых частей.

Прикладное ПО связи «ValSrv» является специализированным, разработано ООО «ИНГОРТЕХ» и обеспечивает:

а) обмен данными с ПО сервера «rtVarSrv» через специальный защищенный программный интерфейс (разработан ООО «ИНГОРТЕХ», далее - RTS-интерфейс) - получение конфигурационных данных (конфигурации) и команд управления, передачу результатов измерения и контроля;

б) обмен данными с ПВУ через защищенный аппаратный интерфейс - получение результатов измерения и контроля и передача команд управления технологическим оборудованием;

в) преобразование данных от ПВУ в величины с размерностью контролируемых параметров в соответствии с конфигурацией и определение характеристик, определяющих качество информации (статусов переменных);

г) отображение результатов измерения и контроля на дисплее ЦЭВМ;

д) передачу данных через незащищенный интерфейс OPC сторонним потребителям через межсетевой экран.

ПО связи «ValSrv» является метрологически значимым и использует метрологически значимые части ПО - программный модуль «RTSertificate.dat».

Прикладное ПО связи «rtOPCClient» является специализированным, разработано ООО «ИНГОРТЕХ» и обеспечивает:

а) обмен данными с ПО сервера «rtVarSrv» через RTS-интерфейс - получение конфигурации и команд управления, передачу результатов измерения и контроля;

б) обмен данными с OPC Modbus и CoDeSys OPC серверами - получение значений контролируемых параметров и передачи команд управления технологическим оборудованием;

в) контроль отсутствия преобразований переменных в OPC Modbus сервере;

г) контроль целостности данных, получаемых от КУШ-ПЛК через CoDeSys OPC сервер;

д) преобразование данных от OPC Modbus и CoDeSys OPC серверов в результаты измерений с размерностями контролируемых параметров в соответствии с конфигурацией и определение характеристик, определяющих качество информации (статусов переменных).

ПО связи «rtOPCClient» является метрологически значимым и использует метрологически значимую часть ПО - программный модуль «RTSertificate.dat».

Прикладное ПО сервера «rtVarSrv» является специализированным, разработано ООО «ИНГОРТЕХ» и обеспечивает:

а) хранение конфигурации Системы (параметры преобразования данных, описание ПИП и контролирующих преобразователей, типы измерительных и контролирующих каналов, схемы отображения информации и сигнализации и т.п.) и обеспечение доступа ПО всех ЦЭВМ диспетчерского уровня к ней через RTS-интерфейс;

б) обмен данных через RTS-интерфейс с ПО связи «ValSrv» и «rtOPCClient» - получение результатов измерения и контроля и передачу команд управления технологическим оборудованием;

в) предоставление результатов измерений и контроля через RTS-интерфейс в ПО оператора «rtRTS» и получение от него команд управления технологическим оборудованием;

г) предоставление результатов измерений и контроля через RTS-интерфейс в ПО оператора «rtRTS» и получение от него команд управления технологическим оборудованием;

д) запись результатов измерений и контроля и команд управления в долговременную базу данных;

е) обеспечение доступа ПО всех ЦЭВМ диспетчерского уровня к результатам измерений и контроля в долговременной базе данных.

ПО сервера «rtVarSrv» является метрологически значимым и использует метрологически значимую часть ПО - программный модуль «RTSertificate.dat».

ПО оператора «rtRTS» является специализированным, разработано ООО «ИНГОРТЕХ» и обеспечивает:

а) обмен данными через RTS-интерфейс с ПО сервера данных «rtVarSrv» - получение конфигурации, текущих и архивных результатов измерения и контроля и передача команд управления технологическим оборудованием;

б) отображение на дисплее ЦЭВМ текущих и архивных результатов измерения и контроля с использованием конфигурации и формирование команд управления технологическим оборудованием.

ПО оператора «rtRTS» является метрологически значимым.

ПО конфигурирования «rtConfig» является специализированным, разработано ООО «ИНГОРТЕХ» и обеспечивает:

а) создание и редактирование конфигурации Системы;

б) проверку соответствия сконфигурированных переменных фиксированной метрологически значимой части конфигурации.

ПО конфигурирования «rtConfig» не является метрологически значимым.

Остальные программные утилиты, входящие в состав ПО «IngortechSCADA», являются специализированными, разработаны ООО «Ингортех» и не являются метрологически значимыми. Данные, которые описывают типы измерительных каналов и используются для получения результатов измерения, содержатся в программном модуле «RTSertificate.dat».

Идентификационные данные ПО полевого уровня приведены в соответствующих описаниях типа. Идентификационные данные ПО диспетчерского уровня приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

ValSrv

rtOPCClient

rtVarSrv

rtRTS

ValSrvInfo

Номер версии (идентификационный номер) ПО

1.4.11.334

2.1.131022-11

2.1.131022-11

2.1.131022 -11

1.4.1.9

Цифровой идентификатор ПО

ValSrv.exe -

AEE5E467 RTSertificate.d at - 9174D40C

rtOPCCli-ent.exe       -

598F4191 RTSertificate.d at - 9174D40C

rtVarSrv.exe -5D02D638 RTSertifi-cate.dat       -

9174D40C

rtRTS.exe

4D8F91A

E

ValSrvIn-fo.exe      -

4CDEA8F3

Алгоритм расчета цифрового идентификатора ПО

CRC32

CRC32

CRC32

CRC32

CRC32

Примечания:

  • - для ValSrv, rtVarSrv, rtOPCClient, rtConfig и rtRTS номер версии записывается в виде Х.Y.Z.W или X.Y.Z-W, где Х и Y являются существенными, а Z и W описывают модификации, которые заключались в несущественных для основных технических характеристик изменениях и устранениях незначительных программных дефектов;

  • - номер версии ПО должен быть не ниже указанного в таблице;

  • - значения контрольной суммы, указанные в таблице, относятся только к файлам встроенного ПО указанной версии.

Защита встроенного ПО полевого и контроллерного уровня от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077—2014.

Уровень передачи данных является аппаратно защищенным, технические средства (КУШ, ПВУ, СУ, ПБИ, НУППИ и СПИН) и линии связи этого уровня не поддерживают подключение сторонних технических устройств. Защита встроенного ПО уровня передачи данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077—2014.

ПО связи «ValSrv» использует метрологически значимую часть, которая содержит функции преобразования значений переменных для получения результатов измерения и оформлена в виде файла «RTSertificate.dat». Защита метрологически значимых данных и защита прикладного ПО связи «ValSrv» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077—2014. ПО связи «rtOPCClient» использует метрологически значимую часть, которая содержит функции преобразования значений переменных для получения результатов измерения и оформлена в виде файла «RTSertificate.dat». Защита метрологически значимых данных и прикладного ПО сервера «rtOPCClient» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077—2014.

Метрологические и технические характеристики

1 Метрологические характеристики измерительных каналов Системы

1.1 Измерительный канал объемной доли метана, довзрывоопасной концентрации метано-водородной смеси или горючих газов

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности по измерительному каналу объемной доли метана, довзрывоопасной концентрации метано-водородной смеси или горючих газов

Первичный измерительный преобразователь

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

T0.9, с, не более 1)

ДМС 01-(0-5)

от 0 до 100 %

(об.д.)

от 0 до 2,5 % (об.д.)

±0,2 % (об.д.)

20

ДМС 01-(0-100)

от 0 до 100 %

(об.д.)

от 0 до 60 % (об.д.) включ.

св. 60 до 100 % (об.д.)

±5,0 % (об.д.)

±15 % (об.д.)

20

ДМС 03

от 0 до 100 %

(об.д.)

от 0 до 2,5 % (об.д.) включ.

св. 5 до 100 % (об.д.)

±0,1 % (об.д.)

±3 % (об.д.)

10

ДМС 03Э

от 0 до 100 %

НКПР

от 0 до 57 % НКПР

±5 % НКПР 2)

30

ИДИ-10 (рег. №

28259-04)

от 0 до 100 %

(об.д.)

от 0 до 2,5 % (об.д.)

±0,2 % (об.д.)

30

от 0 до 5 % (об.д.) включ.

св. 5 до 100 % (об.д.)

±0,5 % (об.д.)

±10 % отн.

30

ИДИ-10 (исп.

ИДИ-10) (рег. № 28259-14)

от 0 до 100 %

(об.д.)

от 0 до 2,5 % (об.д.)

±0,2 % (об.д.)

30

от 0 до 5 % (об.д.) включ.

±0,5 % (об.д.)

св. 5 до 100 % (об.д.)

±10 % отн.

ИДИ-10 (исп. ИДИ-10) (рег. № 28259-14)

от 0 до 100 %

(об.д.)

от 0 до 2,5 % (об.д.) включ.

±0,2 % (об.д.)

св. 2,5 до 5 % (об.д.) включ.

±8 % отн.

от 0 до 5 % (об.д.) включ.

±0,5 % (об.д.)

св. 5 до 100 % (об.д.)

±10 % отн.

Первичный измерительный преобразователь

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

T0.9, с, не более 1)

ИДИ-10 (исп. ИДИ-10с) (рег. № 28259-14)

от 0 до 100 %

(об.д.)

от 0 до 2,0 % (об.д.)

±0,1 % (об.д.)

30

св. 2,0 до 2,5 % (об.д.) включ.

±5 % отн.

от 0 до 2,0 % (об.д.)

±0,1 % (об.д.)

св. 2,0 до 100 % (об.д.) включ.

±5 % отн.

ИДИ-10 (исп. ИДИ-10с) (рег. № 28259-14)

от 0 до 100 %

(об.д.)

от 0 до 2,0 % (об.д.) включ.

±0,1 % (об.д.)

св. 2,0 до 5 % (об.д.) включ.

±5 % отн.

от 0 до 2,0 % (об.д.) включ.

±0,1 % (об.д.)

св. 2,0 до 100 % (об.д.) включ.

±5 % отн.

ИТС2-СН4-01,

ИТС2-СН4-03

от 0 до 100 %

(об.д.)

от 0 до 2,5 % (об.д.)

±0,1 % (об.д.)

20

от 5 до 100 % (об.д.)

±3,0 % (об.д.)

20

ИТС2-СН4-02, ИТС2-СН4-04

от 0 до 100 %

(об.д.)

от 0 до 2,5 % (об.д.)

±0,2 % (об.д.)

20

ИТС2-СН4-05, ИТС2-СН4-06

от 0 до 100 %

(об.д.)

от 0 до 100 % (об.д.)

±3,0 % (об.д.)

20

ИТС2-СН4-25, ИТС2-СН4-26

от 0 до 100 %

(об.д.)

от 0 до 2 % (об.д.) включ.

св. 2 до 100 % (об.д.)

±0,1 % (об.д.)

±5 % отн.

30

ИТС2-ГГ-07,

ИТС2-ГГ-083)

от 0 до 100 %

НКПР

от 0 до 57 % НКПР

±5 % НКПР 2)

20

ИТС2-СХНУ-09, ИТС2-СХНУ-10

от 0 до 100 %

НКПР

от 0 до 50 % НКПР

±5 % НКПР 4) (по поверочному компоненту) ±7 % НКПР (по неповерочному компоненту)

40

  • 1) - указан предел допускаемого времени установления показаний по уровню 0,9 (To,9) ПИП / датчика без учета времени задержки канала передачи и отображения информации;

  • 2) - поверочным компонентом является метан;

  • 3) - определяемый компонент - метано-водородная смесь;

  • 4) - поверочным компонентом является один из следующих компонентов: метан, пропан, бутан, гексан.

Таблица 4 - Прочие метрологические характеристики измерительного канала объемной доли метана, довзрывоопасной концентрации метано-водородной смеси или горючих газов

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности, в долях

от пределов допускаемой основной погрешности:

- при использовании в составе ИК датчика ДМС 01:

- от изменения температуры на каждые 10 °C,

±1,0

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации,

±1,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации;

±1,0

- при использовании в составе ИК датчика ДМС 03, ДМС

03Э:

- от изменения температуры в пределах рабочих условий

эксплуатации,

±2,0

- от изменения атмосферного давления в пределах рабочих

условий эксплуатации,

±2,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации;

±2,0

- при использовании в составе ИК датчика ИДИ-10 (рег. № 28259-04):

- от изменения температуры на каждые 10 °C,

±2,0

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации,

±2,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации;

±2,0

- при использовании в составе ИК датчика ИДИ-10

(исп. ИДИ-10) (рег. № 28259-14):

- от изменения температуры на каждые 10 °C,

±0,5

- от изменения атмосферного давления на каждые 3,3 кПа,

±0,4

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации;

±0,2

- при использовании в составе ИК датчика ИДИ-10

(исп. ИДИ-10с) (рег. № 28259-14):

- от изменения температуры на каждые 10 °C,

±1,0

- от изменения атмосферного давления на каждые 3,3 кПа,

±0,8

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации;

±0,4

- при использовании в составе ИК датчиков ИТС2-СН4-01,

ИТС2-СН4-02, HTC2-CH4-03, HTC2-CH4-04, HTC2-CH4-05,

ИТС'2-CI I4-0(r

- от изменения температуры на каждые 10 °C,

±1,0

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации,

±1,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации;

±1,0

- при использовании в составе ИК датчиков ИТС2-CH4-25,

ИТС'2-CI 14-2(г

- от изменения температуры на каждые 10 °C,

±0,5

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации,

±2,0

- от изменения относительной влажности анализируемой среды на

каждые 15 %;

±0,4

Наименование характеристики

Значение

- при использовании в составе ИК датчиков ИТС2-ГГ-07,

ИТС2-ГГ-08, KTC2-CXHY-09, ИТС2-СХНУ-10:

  • - от изменения температуры на каждые 10 °C,

  • - от изменения атмосферного давления в пределах рабочих условий

±0,5

эксплуатации,

±1,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации

±1,0

Интервал   времени   непрерывной   работы   без   корректировки

показаний, сут, не более:

- для ДМС 01;

30

- для ДМС 03;

30

- для ДМС 03Э;

5

  • - для ИДИ-10;

  • - для ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-01, ИТС2-ГГ-

30

07, ИТС2-ГГ-08;

30

- для ИТС2-СН4-05, для ИТС2-СН4-06;

90

- для ИТС'2-CXI IY-09, HTC2-CXHY-10, ИТС2-С114-25, ИТС2-СН4-26

90

Диапазон настройки порогов срабатывания сигнализации:

- для датчиков ДМС 01, ДМС 03, ДМС 03Э, ИДИ-10 (рег. № 28259-04), ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-25, объемная доля метана, %

от 0,5 до 2,0

- для датчиков ИДИ-10 (рег. № 28259-14), объемная доля метана, %

от 0,4 до 2,1

- для датчиков ИТС2-ГГ-07, довзрывоопасная концентрация, % НКПР

от 10 до 57

- для датчиков ИТС2-CXHY-09, довзрывоопасная концентрация, % НКПР

от 10 до 50

Пределы допускаемой погрешности срабатывания сигнализации:

  • - для измерительных каналов с датчиками ДМС03Э, % НКПР

  • - для измерительных каналов с остальными датчиками, объемная доля

±0,3

определяемого компонента, %

±0,1

Время срабатывания сигнализации, с, не более

15

1.2 Измерительный канал объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности по измерительному каналу объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Первичный измерительный преобразователь

Определяемый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной   доли

определяемого компонента

Пределы допускаемой   основной

погрешности

T0.9,

с, не более

1)

СДТГ 01,

СДОУ 01

Оксид углерода (CO)

от 0 до 200

млн-1

от 0 до 50 млн-1

±(2+0,1 хСвх) млн-1

120

ДОУИ

Оксид углерода (CO)

от 0 до 200

млн-1

от 0 до 50 млн-1

±(2+0,1 хСвх) млн-1

120

от 0 до 200

млн-1

СДТГ 02

Водород (H2)

от 0 до 999 млн-1

от 0 до 50 млн-1

±(2+0,15 хСвх) млн-1

120

СДТГ 03

Водород (H2)

от 0 до 1,0 %

от 0 до 0,5

±0,1 % (об.д.)

120

Первичный измерительный преобразователь

Определяемый

компонент

Диапазон показаний объемной   доли

определяемого компонента

Диапазон измерений объемной   доли

определяемого компонента

Пределы допускаемой   основной

погрешности

T0.9,

с, не более

1)

СДТГ 05

Оксид азота (NO)

от 0 до 100

млн-1

от 0 до 10 млн-1

±(0,5+0,1хСвх)

млн-1

120

СДТГ 06

Диоксид азота (NO2)

от 0 до 100

млн-1

от 0 до 10 млн-1

±(0,2+0,05 хСвх) млн-1

120

СДТГ11

Кислород (O2)

от 0 до 25 %

от 0 до 25 %

±(0,5+0,1хСвх) %

(об.д.)

120

ДКИ

Кислород (O2)

от 0 до 25 %

от 0 до 25 %

±(0,5+0,1хСвх) %

(об.д.)

60

ИДИ-20

Диоксид углерода (CO2)

от 0 до 2 %

от 0 до 2 %

±0,2 % (об.д.)

30

ИТС2-СО-11,

ИТС2-СО-12

Оксид углерода (CO)

от 0 до 500

млн-1

от 0 до 50 млн-1 включ. св. 50 до 500 млн-1

±5 млн-1

±10 % отн.

45

ИТС2-СО-13,

ИТС2-СО-14

Оксид углерода (CO)

от 0 до 5000

млн-1

от 0 до 500 млн-1 включ.

св. 500 до 5000 млн-1

±50 млн-1

±10 % отн.

45

ИТС2-()2-15, ИТС2-()2-16

Кислород (O2)

от 0 до 25 %

от 0 до 25%

±0,6 % (об.д.)

30

nTC2-H2S-17,

ИТС2- H2S-18

Сероводород

(H2S)

от 0 до 100

млн-1

от 0 до 10 млн-1 включ. св. 10 до 100 млн-1

±1,5 млн-1

±15 % отн.

45

ИТС2-С()2-19,

ИТС2-СО2-20

Диоксид углерода (CO2)

от 0 до 10 %

от 0 до 2%

±0,1 % (об.д.)

30

HrC2-NO-21, nTC2-NO-22

Оксид азота (NO)

от 0 до 100

млн-1

от 0 до

20 млн-1

±(1+0,1 хСвх) млн-1

45

nTC2-NO2-23, nTC2-NO2-24

Диоксида азота (NO2)

от 0 до 100

млн-1

от 0 до 20 млн-1

±(0,5+0,1хСвх)

млн-1

45

ИТС2-Н2-27, ИТС2-Н2-28

Водород (H2)

от 0 до 2000

млн-1

от 0 до 1500

млн-1

±(2+0,12хСвх) млн-1

100

1) - указан предел допускаемого времени установления показаний по уровню 0,9 (To,9) ПИП / датчика без учета времени задержки канала передачи и отображения информации;

Свх - объемная доля определяемого компонента на входе ПИП, млн-1 или %.

Таблица 6 - Прочие метрологические характеристики измерительного канала объемной

доли токсичных газов, водорода, диоксида углерода и кислорода

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой

0,5

основной погрешности

Пределы допускаемой дополнительной погрешности, в долях от пределов

допускаемой основной погрешности:

- при использовании в составе ИК датчиков СДТГ:

- от изменения температуры на каждые 10 °C,

±1,5

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации;

±0,5

- при использовании в составе ИК датчика ИДИ-20 (рег. №

28259-04):

- от изменения температуры на каждые 10 °C,

±2,0

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации,

±2,0

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации

±2,0

- при использовании в составе ИК датчика ИДИ-20 (рег. №

28259-14):

- от изменения температуры на каждые 10 °C,

±0,5

- от изменения атмосферного давления на каждые 3,3 кПа,

±0,4

- от изменения относительной влажности анализируемой среды в пре-

делах рабочих условий эксплуатации;

±0,2

- при использовании в составе ИК датчика ДКИ:

- от изменения температуры на каждые 10 °C,

±0,5

- от изменения атмосферного давления на каждые 3,3 кПа,

±0,2

- от изменения относительной влажности анализируемой среды от 0 до

95 %;

±0,5

- при использовании в составе ИК датчиков ДОУИ:

- от изменения температуры на каждые 10 °C,

±0,8

- от изменения атмосферного давления на каждые 3,3 кПа,

±0,4

- от изменения относительной влажности анализируемой среды на

каждые 10 %;

±0,5

- при использовании в составе ИК датчика ИТС2 (кроме

ИТС2-('()2-19, HTC2-CO2-20):

- от изменения температуры на каждые 10 °C,

±0,4

- от изменения атмосферного давления на каждые 30 мм.рт.ст.,

±0,2

- от изменения относительной влажности анализируемой среды на

каждые 15%;

±0,4

- при использовании в составе ИК датчика ^TC2-CO2-19,

ИТС2-('()2-2С):

- от изменения температуры на каждые 10 °C,

±0,5

- от изменения атмосферного давления в пределах рабочих условий

эксплуатации,

±2,0

- от изменения относительной влажности анализируемой среды на

каждые 15%

±0,4

Наименование характеристики

Значение

Интервал времени непрерывной работы без корректировки показаний, сут, не более:

- СДТГ 01, СДОУ 01, ДОУИ, ИДИ-20

60

- СДТГ 02, СДТГ 03, СДТГ 05, СДТГ 06, СДТГ 11, ИТС2-Н2-27, ИТС2-Н2-28

30

- ИТС2 (кроме ИТС2-Н2-27, ИТС2-Н2-28)

90

1.3 Измерительный канал скорости воздушного потока

Таблица 7 - Основные метрологические характеристики измерительного канала скорости воз

душного потока

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с:

  • - датчик СДСВ 01 (рег. № 22814-08)

  • - датчик СДСВ 01 (рег. № 22814-18)

от 0,1 до 30

от 0,2 до 30

Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока, м/с:

  • - датчик СДСВ 01 (рег. № 22814-08):

  • - в диапазоне от 0,1 до 0,6 м/с включ.

  • - в диапазоне св. 0,6 до 30 м/с

  • - датчик СДСВ 01 (рег. № 22814-18)

±0,1

±(0,09+0,02^V)1) ±(0,1+0,03^V)1)

Время установления (время достижения показаний скорости 90 % от установившегося значения) для датчика СДСВ 01 (рег. № 22814-08), с, не более

2; 8; 322)

  • 1) - V - значение скорости воздушного потока, м/с;

  • 2) - указан предел допускаемого времени установления показаний ПИП / датчика без учета времени задержки канала передачи и отображения информации

Таблица 8 - Прочие метрологические характеристики измерительного канала скорости воздуш

ного потока

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности от изменения относительной влажности контролируемой среды в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Таблица 9 - Диапазоны измерений и пределы допускаемой основной погрешности по измерительному каналу массовой концентрации пыли

Первичный измерительный преобразователь

Диапазон показаний,

мг/м3

Диапазон измерений, мг/м3

Пределы допускаемой основной погрешности

ИЗСТ-01

от 0 до 1500

от 0 до 100 включ. св. 100 до 1500

±20 % (прив.)

+20 % (отн.)

МИК-01

от 0 до 2000

от 0 до 100 включ.

св. 100 до 1500 включ.

св. 1500 до 2000 включ.

±15 % (прив.)

±15 % (отн.)

±20 % (отн.)

PL-3

от 0 до 250

от 15 до 200

±20 % (отн.)

Примечания:

  • - метрологические характеристики по ИК массовой концентрации пыли нормированы по тестовому аэрозолю;

  • - погрешность приведена к разности между верхней и нижней границам диапазонов измерений.

1.5 Измерительный канал давления

Таблица 10 - Диапазоны измерений и пределы допускаемой основной погрешности по измерительному каналу давления

Первичный измерительный преобразователь

Диапазоны измерений

Пределы допускаемой основной погрешности

СДД 01

а) разности давлений

(встроенным тензомодулем), кПа от 0 до 5,89; от 0 до 40; от 0 до 100; от 0 до 500; от 0 до 1000;

б) абсолютного давления:

  • - встроенным

тензомодулем, кПа        от 53,2 до 114,4; от 60 до 2500;

  • - внешним

тензопреобразователем, МПа       от 0 до 0,6; от 0 до 1;

от 0 до 2,5; от 0 до 6; от 0 до 10

±2 % (прив.)

Примечания:

  • - абсолютное давление воды измеряется только датчиком с внешним тензопреобразова-телем;

  • - погрешность приведена к разности между верхней и нижней границам диапазонов измерений.

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала, в долях от основной

0,5

приведенной погрешности

Пределы дополнительных приведенных погрешностей, %:

- от изменения температуры окружающей и измеряемой сред на каждые 10 °C от температуры от 15 до 25 °C

±1,0

- от изменения относительной влажности окружающей и измеряемой сред в диапазоне от 0 до 100 %

±1,0

- от изменения напряжения питания от номинального значения в диапазоне от 8 до 15 В

±1,0

1.6 Измерительный канал зазора

Таблица 12 - Диапазоны измерений и пределы допускаемой основной погрешности по измерительному каналу зазора

Первичный измерительный преобразователь

Диапазон измерений зазора (осевого сдвига), мм

Пределы допускаемой основной погрешности

ИВД-2

от 0,4 до 6,0

±3 % (отн.)

1.7 Измерительный канал СКЗ виброскорости

Таблица 13 - Диапазоны измерений и пределы допускаемой основной погрешности по измерительному каналу СКЗ виброскорости

Первичный измерительный преобразователь

Диапазон измерений виброскорости, мм/с

Пределы допускаемой основной погрешности

ИВД-3

от 0,8 до 70

±6 % (отн.)

1.8 Измерительный канал температуры

Таблица 14 - Диапазоны измерений и пределы допускаемой основной погрешности по измерительному каналу температуры

Первичный измерительный преобразо-ватель(датчик)

Диапазон показаний, °С

Диапазон измерений, °С

Пределы допускаемой основной погрешности, °С

ДТМ (рег. № 40782

09)

от -55 до +125

от -50 до +125

±1

ДТМ, ДТМ-3, ДТМ-4 (рег. № 40782-16)

от -55 до +125

от -10 до +85

±0,5

ДТМ-1,     ДТМ-2

(рег. № 40782-16)

от -40 до +100

от -10 до +35

±0,5

Примечание - Пределы допускаемой погрешности преобразования (для ДТМ-1, ДТМ-3) ±0,75 °С.

Таблица 15 - Время прогрева технических средств измерительных каналов Систем

Наименование характеристики

Значение

Время прогрева технических средств измерительных каналов Систем, мин, не более:

- ДМС 01, ДМС 03, ДМС 03Э

10

- ИДИ

30

- СДОУ 01

10

- ДОУИ

10

- СДТГ 01, СДТГ 02, СДТГ 03

10

- СДТГ 05, СДТГ 06, СДТГ 11

200

- СДСВ 01 (рег. № 22814-08)

1

- СДД 01

10

- ИВД-2, ИВД-3

1

- ИТС2-СН4-25, ИТС2-СН4-26

1,5

- остальные датчики ИТС2

1

- ДТМ (рег. № 40782-09)

10

- ДКИ

10

2 Характеристики индикаторных каналов Системы

Таблица 16 - Диапазоны показаний индикаторных каналов

Индикатор и выносные головки

Индицируемый показатель

Диапазон показаний

TX 5921, TX 5922, TX 5923

Скорость воздушного потока

от 0,3 до 30 м/с

TX6273, TX6274

Температура

от 0 до +200 °С

ДТМ-Х (рег. № 40782-09)

Температура

ДТМ-1, ДТМ-2 от -10 до +70

ДТМ-3, ДТМ-4 от -10 до +85

МИК-01

Содержание определяемых компонентов

Метан от 0 до 100 % (об.д.)

TX6114, TX6141, TX6143 с выносными головками TX2071, TX2072, TX2075, TX625

Давление

от 0 до 60 МПа

MIC6321, TX 6363,

TX 6373, TX 6383

Содержание определяемых компонентов

метан: от 0 до 100 % (об.д.); диоксид углерода: от 0 до 2 % (об.д.); оксид углерода: от 0 до 500 млн-1; сероводород: от 0 до 50 млн-1; двуокись серы: от 0 до 20 млн-1; диоксид азота: от 0 до 20 млн-1; хлор: от 0 до 10 млн-1; кислород: от 0 до 25 % (об.д.); оксид азота: от 0 до 100 млн-1; водород: от 0 до 1000 млн-1

Примечание - Пределы допускаемой погрешности и времени установления для индикаторных каналов не нормируются.

3 Характеристика структуры Системы

Таблица 17 - Характеристики структуры Системы

Наименование устройства

Ед. изм.

Кол-во

Количество ПВУ на линии связи стандарта BS6556

шт.

14

Количество КУШ-ПЛК на линии связи стандарта EthernetTX

шт.

1

Количество КУШ-УМН и СУ на линии связи стандарта RS-485

шт.

247

Количество СУ на линии передачи данных

шт.

247

Количество ПИП с интерфейсом RS-485/ModbusRTU на линии передачи данных

шт.

247

Количество линий связи Ethernet 10/100TX

шт.

не ограничено

Количество линий связи стандарта BS6556

шт.

не ограничено

Количество линий связи стандарта RS-485

шт.

не ограничено

Количество аналоговых датчиков

шт.

не ограничено

Количество дискретных датчиков типа «сухой контакт»

шт.

не ограничено

Количество релейных выходов

шт.

не ограничено

Количество наземных устройств связи, не менее

шт.

1

Количество ЦЭВМ в локальной сети, не менее

шт.

2

Примечания:

  • 1 Количество наземных вычислительных устройств не ограничено, но в состав Системы обязательно должны входить центральный сервер и автоматизированные рабочие места инженера-оператора АГК и горного диспетчера.

  • 2 В качестве наземных устройств связи используются НУППИ с барьером искробезопас-ности и коммутаторы и преобразователи интерфейса СПИН.

4 Характеристики входных сигналов Системы

Таблица 18 - Характеристики входных сигналов

Тип

Ед. изм.

Диапазон

Напряжение

В

от 0,4 до 2,0

Ток (с шунтом от 99,5 до 100,5 Ом)

мА

от 4 до 20 (от 0 до 20)

Ток (с шунтом от 398 до 402 Ом)

мА

от 1 до 5 (от 0 до 5)

Тип

Ед. изм.

Диапазон

Частота

Гц

от 0 до 120

Примечания:

  • 1 Стандартным аналоговым входным сигналом является напряжение постоянного тока в диапазоне от 0,4 до 2,0 В. Для использования токовых сигналов необходимо применять шунты (100 Ом для сигнала от 4 до 20 мА и 400 Ом для сигнала от 0 до 5 мА), падение напряжения на которых используется как стандартный сигнал напряжения от 0 до 2 В.

  • 2 В измерительных каналах используется сигналы напряжения в диапазоне от 0,4 до 2,0 В.

  • 3 В качестве источников дискретных сигналов используются контакты без электрических потенциалов («сухие» контакты).

  • 4 Для ввода частотных сигналов (напряжение до 30 В) с диапазонами от 0 до 1,25 Гц; от 0 до 2,5 Гц; от 0 до 5 Гц; от 0 до 10 Гц; от 0 до 20 Гц; от 0 до 40 Гц; от 0 до 80 Гц; от 0 до 120 Гц используются многоканальные преобразователи «частота-напряжение», на выходе которых формируется сигнал от 0,4 до 2,0 В.

5 Характеристики релейных выходов Системы

Таблица 19 - Характеристики релейных выходов

Наименование характеристики

Значение

ПВУ, ДМС 03 / СУ, СДСВ 01 / КУШ

Максимальное коммутируемое напряжение, В

60 / 400 / 200

Максимальный коммутируемый ток, А

1 / 0,13 / 0,12

Максимальная коммутируемая мощность, Вт

3 / 0,55 / 2

БПР

Максимальное коммутируемое напряжение, В

660

Максимальный коммутируемый ток, А

5

Максимальная коммутируемая мощность, Вт

130

Примечание - Релейные выходы КУШ, ПВУ и СУ используются только для воздействия на искробезопасные цепи управления аппаратами электроснабжения и технологическим оборудованием. Релейные выходы блоков промежуточного реле БПР используются для воздействия на неискробезопасные цепи управления аппаратами электроснабжения

6 Характеристики электрического питания Системы

Таблица 20 - Электрическое питание системы

Наименование характеристики

Значение

Напряжение питания постоянного тока, В / ток потребления ПИП, мА

от 7 до 15 /

от 4 до 250

Напряжение питания постоянного тока, В / ток потребления контроллеров,

от 9 до 13,5 /

мА

от 100 до 500

Напряжение питания постоянного тока, В / ток потребления устройств

от 10 до 13,5 /

СПИН, мА

от 100 до 500

Напряжение питания переменного тока, В / ток потребления ИП подземной части Системы, мА, не более

36 / 250

Напряжение питания переменного тока элементов подземной части Систе-

36 / ~127/

мы, В

380 / ~ 660

Напряжение питания переменного тока элементов наземной части Системы, В

220

Отклонения питающего напряжения от номинального значения, % от ином

от -15 до +10

Наименование характеристики

Значение

Длительность питания от аккумуляторных батарей элементов подземной части Системы, ч, не менее

16

Длительность питания от аккумуляторных батарей элементов наземной части Системы, мин, не менее

10

Расстояние между ИП и ПИП, км, не более

5

Диаметр линий питания, мм, не менее

0,4

Примечания:

  • 1 Длительность питания от аккумуляторных батарей элементов подземной части Системы зависит от тока нагрузки.

  • 2 Расстояние между источниками питания и датчиками зависит от тока нагрузки.

7 Характеристики линий связи Системы

Таблица 20 - Характеристики линий контроля, управления и связи

Наименование характеристики

Значение

Скорость передачи данных между подземными и наземными вычислительными устройствами:

  • - через интерфейс BS6556/SAP, RS-485/SAP, Бод

  • - через интерфейс RS-485/ModbusRTU, Бод

  • - через низкоскоростные каналы связи СПИН, КБод

  • - через высокоскоростные каналы связи СПИН, МБод

600

от 300 до 19200 от 0,6 до 10000

от 0,5 до 100

Максимальное расстояние от ПИП с аналоговым выходом до контроллеров, км

3

Максимальная длина линий связи между подземными и наземными вычислительными устройствами, км:

  • - через интерфейс BS6556

  • - через интерфейс RS-485

  • - через низкоскоростные каналы связи СПИН

  • - через высокоскоростные каналы связи СПИН

16

без ограничения без ограничения без ограничения

Максимальное расстояние между контроллерами и исполнительными устройствами, км

1

Максимальное расстояние между контроллерами и БПР, км

10

Максимальное расстояние между БПР и управляемой аппаратурой электроснабжения, м

10

Диаметр линий передачи данных, мм, не менее

0,4

8 Степень защиты элементов Системы

Таблица 21 - Степень защиты по ГОСТ 14254

Элементы Системы

Код IP

Элементы подземной части Системы

от IP54 до IP65

Элементы наземной части Системы

от IP20 до IP44

9 Уровень и вид взрывозащиты элементов Системы

Таблица 22 - Уровень и вид взрывозащиты

Наименование устройства

Уровень и вид взрывозащиты

Подземное вычислительное устройство ПВУ VAL101P

РО Exial

Контроллер универсальный шахтный КУШ:

  • - КУШ-ПЛК/UWYZ, КУШ-УМН/UWYZ

  • - КУШ-УМН/MU-XX.YW.OI (MU-XX.YW.01), КУШ-УМН/MU-

XX.YW.02 (MU-XX.YW.02)

  • - КУШ-УМН/МU-XX.YW.03 (MU-XX.YW.03), КУШ-УМН/MU-

XX.YW.03 (MU-XX.YW.03)

РО ExiaI X

РО ExiaI X

ExialU

Устройство сигнализирующее СУ-ХХ:

  • - СУ-24

  • - остальные исполнения

ExiaUI

РО Exial Х

Датчик метана стационарный ДМС 01

РО ExiasI

Датчики горючих газов стационарные:

  • - ДМС 03

  • - ДМС 03Э

РО ExiasI Х

РО ExiasI Х /

1ExiadsIIBT4/H2 X

Датчик токсичных газов стационарный СДТГ ZZ.YY.XX

РО Exial X

Стационарный датчик оксида углерода СДОУ 01 (рег. № 22814-08)

Стационарный датчик оксида углерода СДОУ 01 (рег. № 22814-18)

РО Exial

РО Exial X

Датчик оксида углерода искробезопасный ДОУИ

РО Exial

Датчик кислорода искробезопасный ДКИ

РО Exial

Датчики искробезопасные инфракрасные ИДИ

Прим. 1

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2

Прим. 1

Стационарный датчик скорости движении воздуха СДСВ 01

РО Exial

Датчик температуры:

- ДТМ

-ДТМ-Х

РО ExiaI Х

РО Exial

Измеритель запыленности стационарный ИЗСТ-01

Прим. 1

Пылемер PL-3

Прим. 1

Датчик давления стационарный СДД 01

РО Exial

Датчик вибрации ИВД-Х

РО ExiaI Х

Комплекс мульти-измерительный МИК-01

РО Ex ia op is I

Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923*

РО Exial

Датчики концентраций газов и выносные чувствительные головки типов:

  • - TX 6363, TX 6373, TX 6363.84, TX 6373.84;

  • - TX6383, TX6383.84

Прим.1

Датчики давления TX6114, TX6141, TX6143

Прим. 1

Датчики температуры TX6273, TX6274 и выносные чувствительные головки TX2071, TX2072, TX2075, TX625*

Прим. 1

Устройство звуковой / визуальной сигнализации TX6831

Прим. 1

Источник питания ИП ZVB

РВ Exds[ia]I/ РО Exs[ia]I

Блоки трансформаторные БТ-1, БТ-3, БТ-6

РВ ExdsI

Блок автоматического ввода резерва БАВР

РВ Exds[ia]I

Блок промежуточного реле БПР

РВ Exds[ia]I

Наименование устройства

Уровень и вид взрывозащиты

Система передачи информации СПИН:

- подземный узел связи СПИН 100О1-КУ**.11;

РО Exias[op is]I Х;

- наземный узел связи СПИН 100О1-КУ**.21;

[Exia op is] I X;

- наземный узел связи СПИН 002М*-КН**.21;

[Exia] I X;

- наземный преобразователь интерфейса СПИН 000М0-ПИ01.21;

[Exia] I X;

- наземный преобразователь интерфейса СПИН 000М0-ПИ02.21;

[Exsia] I X;

- наземный источник питания СПИН 00000-ИП01.21;

[Exia] I X;

- подземный узел связи СПИН 002М*-КН**.11;

РО ExiaI Х;

- подземный преобразователь интерфейса СПИН 000М0-ПИ01.11;

РО ExiaI Х;

- подземный преобразователь интерфейса СПИН 000М0-ПИ02.11;

РО ExiasI Х;

- модуль преобразователя интерфейса СПИН 000М0-ПИ01.00;

ExiaI U;

- модуль преобразователя интерфейса СПИН 000М0-ПИ02.00;

ExiasI U;

- модуль управляемого коммутатора СПИН 100О1-КУ04.00;

Exias[op is]I U;

- модуль неуправляемого коммутатора СПИН 002М0-КН04.00;

ExiaI U;

- модуль ИП СПИН 00000-ИП01.00;

[Exia]I U;

- муфта оптическая СПИН 100О0-МО0*.11

Ex op is I

Наземное устройство приема и передачи информации НУППИ FED/P с барьером искробезопасности БИБ BX1P

[Exia]I

Повторитель-барьер искробезопасности:

- ПБИ-485.01.**

РО ExiaI Х

- ПБИ-485.02.**

[Exia]I X

Ящик монтажный ЯСУ-XX.Y.ZZ

РО ExiaI

Шахтный источник питания ШИП

Прим. 1

У стройство сопряжения с телеметрической системой «Метан» УСТС «Метан»

[Exia]I

Примечание - Уровни и виды взрывозащиты, шахтных источников питания ШИП, устройств ТХ****.**, датчиков ИДИ, ИТС2-**-**, ИЗСТ-01, применяемых в составе Системы, определяются их действующими Сертификатами соответствия ГОСТ Р или ТР/ТС.

10 Габаритные размеры и масса

Таблица 23 - Габаритные размеры и масса

Наименование

Масса, кг, (не более)

Г абаритные размеры, мм, (не более)

Высота

Ширина

Глубина

Подземное вычислительное устройство ПВУ VAL

101P

20

400

600

215

Контроллер универсальный шахтный КУШ-ПЛК,

КУШ-УМН

16

450

650

250

Устройство сигнализирующее СУ-ХХ

3

250

250

250

Датчик метана стационарный ДМС 01

2,7

320

165

98

Датчики горючих газов стационарные ДМС 03, ДМС 03Э

3,0

310

140

88

Стационарный датчик оксида углерода СДОУ 01

2,6

400

200

150

Датчик токсичных газов стационарный СДТГ

2,6

400

200

150

Наименование

Масса, кг, (не более)

Г абаритные размеры, мм, (не более)

Высота

Ширина

Глубина

Датчик оксида углерода искробезопасный ДОУИ

- электронный блок

0,8

175

140

60

- измерительный блок

0,2

115

45

50

Датчики искробезопасные инфракрасные ИДИ

(рег. № 28259-04)

- электронный блок

0,8

220

135

60

- измерительный блок

0,2

130

40

40

Датчики искробезопасные инфракрасные ИДИ

(рег. № 28259-14)

- электронный блок

0,8

175

140

60

- измерительный блок

0,2

115

45

50

Датчики кислорода искробезопасные ДКИ

- электронный блок

0,8

175

140

60

- измерительный блок

0,2

115

45

50

Блок СПИ (для использования с ИТС2)

3,0

310

140

100

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2

0,25

145

55

40

Стационарный датчик скорости движении воздуха СДСВ 01 (рег. № 22814-08)

3,0

320

150

90

Измеритель скорости воздушного потока СДСВ

01.YY.01-t.dd, ИДСВ (без измерительной головки) (рег. № 22814-18)

3,0

90

170

320

Измеритель скорости воздушного потока СДСВ

01.YY.XX-M (рег. № 22814-18)

3,0

90

100

470

Измеритель запыленности стационарный ИЗСТ-01

1,5

250

210

75

Пылемеры PL-3

2,5

262

88

153

Комплекс мульти-измерительный МИК-01

3,0

83

203

226

Датчик давления стационарный СДД 01

2,6

374

175

86

Датчик температуры ДТМ (рег. № 40782-09)

0,3

160

30

20

Датчик температуры ДТМ-Х (рег. № 40782-09)

2,6

374

175

86

Датчик температуры ДТМ (рег. № 40782-16)

0,4

300(дли-

20 (диа-

на)

метр)

Датчик температуры ДТМ-Х (рег. № 40782-16)

2,7

98

165

320

Датчик вибрации ИВД-2

- корпус

1,5

52 (диаметр)

76

-

- гильза

М12

54-151

-

Датчик вибрации ИВД-3

0,2

50 (диаметр)

57

Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923*

1,0

344

87

65

Датчики давления TX6141

1

110

180

170

Наименование

Масса, кг, (не более)

Г абаритные размеры, мм, (не более)

Высота

Ширина

Глубина

Датчики концентраций газов и выносные чувствительные головки типов TX6363, TX6373, TX6383

0,45

110

248

63

Датчик температуры TX6273

0,5

110

200

63

У стройство звуковой / визуальной сигнализации TX6831

0,1

100

60

50

Источник питания ИП ZVB

16

515

210

110

Блоки трансформаторные БТ-1, БТ-3, БТ-6

25

450

600

150

Блок автоматического ввода резерва БАВР

20

300

600

150

Блок промежуточного реле БПР

25

600

450

120

Наземное модемное устройство НУППИ FED/P

10

486

286

350

Барьер искробезопасности НУППИ BX1P

15

400

400

200

Повторитель-барьер искробезопасности ПБИ-485

8

400

400

200

Ящик монтажный ЯСУ-XX.Y.ZZ

12

500

500

220

Устройства СПИН:

- подземный узел связи СПИН 100О1-КУ**.11

13

450

450

250

  • - наземный узел связи СПИН 002М*-КН**.21

  • - наземный преобразователь интерфейса СПИН

11

550

350

250

000М0-ПИ0*.21

- наземный источник питания СПИН 00000-

14

550

350

250

ИП01.21

11

250

350

250

  • - подземный узел связи СПИН 002М*-КН**.11

  • - подземный преобразователь интерфейса СПИН

5

450

450

250

000М0-ПИ0*.11

8

450

450

250

- муфта оптическая СПИН 100О0-МО0*.11

10

450

450

250

Шахтный источник питания:

- ШИП-C .K. S.YY/VV(+yy/vv)

12

250

450

250

- ШИП-А.k.s.yy/vv(-М)

12

250

350

250

- ШИП-УК. S.YY/VV+k.s.yy/vv

20

350

450

250

У стройство сопряжения с телеметрической системой «Метан»

16

483

266

244

Примечания:

1 Масса и габаритные размеры устройств ТХ****.**, применяемых в составе Системы, приведены в их технической документации.

2 Габаритные размеры СДСВ 01, СДТГ, ДМС 01, ДМС 03, СДД 01 и ИВД указаны без учета размеров измерительной головки (встроенной или выносной), а СУ-ХХ, КУШ, ШИП, СПИН, ПВУ, ПБИ-485, ЯСУ определяется их исполнением.

11 Потребляемая электрическая мощность

Таблица 24 - Потребляемая мощность искробезопасного электрооборудования (не более)

Элемент

Ед. изм.

Значение

Подземное вычислительное устройство ПВУ VAL 101P

Вт

2,4

Подземный узел связи СПИН XXXYZ-I<I ISW. 11.1

Вт

6

Подземный узел связи СПИН XXXYZ-<ySW. 11.1

Вт

6

Подземный преобразователь интерфейса СПИН XXXYZ-ПИSW. 11.1

Вт

6

Контроллер универсальный шахтный КУШ

Вт

6

Датчик метана стационарный ДМС 01

мВт

200

Датчики горючих газов стационарные ДМС 03, ДМС 03Э

мВт

300

Датчики искробезопасные инфракрасные ИДИ (рег. № 28259-04)

мВт

300

Датчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20

мВт

360

Блок СПИ

мВт

130

Датчики горючих и токсичных газов интеллектуальные стационарные

ИТС2

мВт

Прим. 2

Датчик токсичных газов стационарный СДТГ

мВт

250

Датчик температуры ДТМ (рег. № 40782-09)

мВт

7,5

Датчик температуры ДТМ-Х (рег. № 40782-09)

мВт

240

Датчик температуры ДТМ (рег. № 40782-16)

мВ^А

360

Стационарный датчик оксида углерода СДОУ 01

мВт

250

Датчик оксида углерода искробезопасный ДОУИ

мВт

150

Датчик кислорода искробезопасный ДКИ

Вт

0,15

Стационарный датчик скорости движении воздуха СДСВ 01 (рег. № 22814-08)

мВт

600

Измеритель скорости воздушного потока СДСВ 01.YY.01-t.dd, СДСВ-01.YY.01-MZ (рег. № 22814-18)1)

мА

35

Измеритель скорости воздушного потока СДСВ 01.YY.02-t.dd (рег. № 22814-18)2

мА

35

Измеритель запыленности стационарный ИЗСТ-01

мВт

5000

Комплекс мульти-измерительный МИК-01

В^А

0,5

Пылемер PL-3

В^А

0,25

Датчик давления стационарный СДД 01

мВт

120

Датчик вибрации ИВД-2, ИВД-3

ВА

0,18

Датчик скорости воздушного потока TX 5921, TX 5922, TX 59233)

мВт

600

Датчики давления TX6114, TX6141, TX6143

мВт

20

Датчики концентраций газов и выносные чувствительные головки типов TX6363, TX6373, TX6383

мВт

600

Датчик температуры TX6273

мВт

10

Устройство звуковой / визуальной сигнализации TX6831

мВт

75

Повторитель-барьер искробезопасности ПБИ-485

мВт

600

Наземное устройство приема и передачи информации НУ1П1И FED/P с барьером искробезопасности БИБ BX1P

Вт

50

  • 1) При напряжении питания постоянного тока 12 В.

  • 2) При напряжении питания переменного тока 52 В

  • 3) Величины потребляемой мощности для устройств ТХ****.**, применяемых в составе Системы, приведены в их технической документации.

12 Характеристики надежности

Таблица 25 - Характеристики надежности элементов Системы

Наименование элемента

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее / Предельный срок службы, лет

Подземное вычислительное устройство ПВУ VAL 101P

20000

5/10

Контроллер универсальный шахтный КУШ

10000

5/10

Устройство сигнализирующее СУ-ХХ

15000

5/10

Датчик метана стационарный ДМС 01

10000

6 (1 год для чувствительных эле-ментов)/10

Датчики горючих газов стационарные ДМС 03, ДМС 03Э

10000

6 (1 год для чувствительных эле-ментов)/10

Датчики искробезопасные инфракрасные ИДИ (рег. № 28259-04)

5000

5

Датчики искробезопасные инфракрасные ИДИ модели

ИДИ-10, ИДИ-20

20000

5/-

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2

15000

6 (2 года для чувствительных эле-ментов)/10

Стационарный датчик оксида углерода СДОУ 01

5000

5 (2 года для чувствительных эле-ментов)/10

Датчик токсичных газов стационарный СДТГ

5000

5 (2 года для чувствительных эле-ментов)/10

Датчик оксида углерода искробезопасный ДОУИ

20000

5/10

Датчик кислорода искробезопасный ДКИ

2000

5/-

Стационарный датчик скорости движении воздуха СДСВ 01 (рег. № 22814-08)

5000

5/10

Измеритель скорости воздушного потока СДСВ-01 (рег. № 22814-18)

10000

5/-

Измеритель запыленности стационарный ИЗСТ-01

10000

5/10

Комплекс мульти-измерительный МИК-01

10000

5/-

Пылемер PL-3

5000

5/-

Датчик давления стационарный СДД 01

10000

6/10

Датчик температуры ДТМ, ДТМ-Х (рег. № 40782-09)

15000

5/10

Датчик температуры ДТМ, ДТМ-Х (рег. № 40782-16)

20000

6/-

Датчик вибрации ИВД-2, ИВД-3

100000

10/10

Датчик скорости воздушного потока TX 5921, TX 5922, TX 59231)

10000

Прим. 1

Датчики давления TX6114, TX6141, TX6143

10000

Прим. 1

Датчики концентраций газов и выносные чувствительные головки типов TX6363, TX6373, TX6383

10000

Прим. 1

Датчик температуры TX6273

10000

Прим. 1

Устройство звуковой / визуальной сигнализации TX6831

10000

Прим. 1

Наименование элемента

Средняя наработка на отказ, ч, не менее

Средний срок службы, лет, не менее / Предельный срок службы, лет

Источник питания ИП ZVB

20000

10 (3 года для аккумуляторных бата-рей)/10

Блоки трансформаторные БТ-1, БТ-3, БТ-6

20000

10/10

Блок автоматического ввода резерва БАВР

20000

10/10

Блок промежуточного реле БПР

20000

10/10

Повторитель-барьер искробезопасности ПБИ-485

5000

5/10

Ящик монтажный ЯСУ-XX.Y.ZZ

10000

10/10

Наземное устройство приема и передачи информации НУППИ FED/P с барьером искробезопасности БИБ BX1P

20000

10/10

Система передачи информации СПИН

10000

5/10

Устройства СПИН

10000

5/10

1) Данные приведены в технической документации на соответствующие устройства.

13 Условия эксплуатации

Таблица 25 - Условия эксплуатации

Наименование характеристики

Значение

Для технических устройств, располагаемых в подземных выработках

Диапазон температуры, °С:

- Подземное вычислительное устройство ПВУ VAL 101P

от -5 до +40

- Контроллер универсальный шахтный КУШ

от -5до +40

- У стройство сигнализирующее СУ-ХХ

от -5 до +40

- Датчик метана стационарный ДМС 01

от +5 до +35

- Датчики горючих газов стационарные ДМС 03, ДМС 03Э

от -5 до +35

- Датчики искробезопасные инфракрасные ИДИ

от 0 до +35

- Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2:

ИТС2-СН4-01, ИТС2-СН4-03;

ИТС2-СН4-02, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06,

ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХ1IY-09, ИТС2-СХ1IY-I0;

ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15,

ИТС2-О2-16, KTC2-H2S-17, HTC2-H2S-18, HTC2-NO-21, ИТС2-ХО-22, ИТС2-№О2-23, ИТС2-№О2-24;

ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-СН4-25, ИТС2-СН4-26, ИТС2-Н2-27, ИТС2-Н2-28

от -20 до +40

от -40 до +55

от -30 до +45

от -20 до +45

- Стационарный датчик оксида углерода СДОУ 01

от -5 до +35

- Датчик токсичных газов стационарный СДТГ

от -5 до +35

- Датчик кислорода искробезопасный ДКИ

от 0 до +35

- Датчик оксида углерода искробезопасный ДОУИ

от 0 до +35

- Стационарный датчик скорости движении воздуха СДСВ 01 (рег. № 22814-08)

от -10 до +35

- Измеритель скорости воздушного потока СДСВ 01 (рег. № 22814-18)

от -10 до +35

- Измеритель запыленности стационарный ИЗСТ-01

от -5 до +35

Наименование характеристики

Значение

- Комплекс мульти-измерительный МИК-01

от -10 до +50

- Пылемер PL-3

от 0 до +40

- Датчик давления стационарный СДД 01

от +5 до +35

- Датчик температуры ДТМ (рег. № 40782-09)

от -50 до +50

- Датчики температуры ДТМ, ДТМ-3, ДТМ-4 (рег. № 40782-16)

от -10 до +85

- Датчики температуры ДТМ-1, ДТМ-2 (рег. № 40782-16)

от -10 до +35

- Датчик вибрации ИВД-2

от -60 до +80

- Датчик вибрации ИВД-3

от -40 до +80

- Датчик скорости воздушного потока TX 5921, TX 5922, TX 5923

от -15 до +50

- Датчики давления TX6114

от -20 до +80

  • - Датчики давления TX6141, TX6143:

  • - электронный блок,

  • - чувствительный элемент

от -10 до +50 от -20 до +150

- Датчики концентраций газов TX6363

от -10 до +44

- Датчики концентраций газов TX6373

от -10 до +50

- Датчики концентраций газов TX6383

от -10 до +40

- Датчик температуры TX6273

от -10 до +70

- Устройство звуковой / визуальной сигнализации TX6831

от -10 до +40

- Источник питания ИП ZVB

от -5 до +40

- Блоки трансформаторные БТ-1, БТ-3, БТ-6

от -5 до +40

- Блок автоматического ввода резерва БАВР

от -5 до +40

- Блок промежуточного реле БПР

от -5 до +40

- Повторитель-барьер искробезопасности ПБИ-485

от -5 до +40

- Ящик монтажный ЯСУ-XX.Y.ZZ

от -5 до +40

- Устройства СПИН

от -5 до +40

Диапазон относительной влажности атмосферного воздуха, % (с конденсацией влаги)

от 0 до 100

Диапазон атмосферного давления, кПа

от 87,8 до 119,7

Для технических устройств, располагаемых вне подземных выработок

Диапазон температуры, °С

от +10 до +40

Диапазон относительной влажности атмосферного воздуха, %

от 30 до 70

Диапазон атмосферного давления, кПа

от 87,8 до 119,7

Примечание - Для устройств и их исполнений диапазоны рабочих температур могут отличаться от указанных и соответствовать данным, приведенным в их действующей технической документации (ТУ, РЭ, Сертификат соответствия ГОСТ Р, Сертификат соответствия ТР ТС).

Знак утверждения типа наносится на табличку на составные части системы и на титульный листы Руководства по эксплуатации и Паспорта типографским методом.

Комплектность средства измерений

Таблица 26 - Комплектность систем

Наименование

Обозначение

Количество

Подземная часть Системы

Подземное вычислительное устройство

ПВУ VAL101P

Прим. 1

Контроллер универсальный шахтный:

  • - программируемый логический контроллер;

  • - модули удаленного ввода-вывода

КУШ-ПЛК КУШ-УМН

Повторитель-барьер искробезопасности

ПБИ-485.01.**

Источник питания

ИП ZVB, ШИП, СПИН

00000-ИП01.21.3

Блок промежуточного реле

БПР

Блок автоматического ввода резерва

БАВР

Блок трансформаторный

БТ-Х

Датчик метана

ДМС 01 и/или ДМС 03, и/или ИДИ-10 и/или

ИТС2-СН4-01...06, 25, 26

Датчик скорости воздушного потока

СДСВ 01

Датчик оксида углерода

СДТГ 01 и/или СДОУ 01, и/или ДОУИ, и/или ИТС2-СО-11.14

Датчик диоксида углерода

ИДИ-20 и/или

ИТС2-СО2-19, 20

Прим. 1

Измеритель запыленности

ИЗСТ-01 и/или МИК-01 и/или PL-3

Датчик водорода

СДТГ 02 и/или СДТГ 03, и/или ИТС2-Н2-27, 28

Датчик оксида азота

СДТГ 05 и/или

ИТС2-№0-21, 22

Датчик диоксида азота

СДТГ 06 и/или ИТС2-№02-23, 24

Датчик кислорода

СДТГ 11 и/или ИТС2-О2-

15, 16 и/или ДКИ

Датчик сероводорода

ИТС2-Н28-17, 18

Датчик горючих газов

ДМС 03Э и/или

ИТС2-ГГ-07, 08, и/или

ИТС2-СХНУ-09, 10

Датчик зазора

ИВД-2

Датчик СКЗ виброскорости

ИВД-3

Датчик давления стационарный

СДД 01

Датчик температуры

ДТМ

Датчик скорости воздушного потока

TX 5921, TX 5922, TX

5923*

Датчики давления

TX6114, TX6141, TX6143

Датчик температуры

TX6273

Датчики концентраций газов и выносные чувствительные головки типов

TX6363, TX6373, TX6383

У стройство сигнализирующее

СУ-ХХ

Наименование

Обозначение

Количество

У стройство звуковой / визуальной сигнализации

TX6831

Ящик монтажный

ЯСУ-XX.Y.ZZ

Подземные узлы связи

СПИН *****-К*** 11

Подземные преобразователи интерфейса

СПИН 000М0-ПИ* *.11

Внешние устройства, подсоединяемые к ПВУ:

  • 1) устройство сигнализации (УС);

  • 2) исполнительное устройство (ИУ)

Определяется Техническим проектом

Наземная часть Системы

Шкаф для монтажа наземных элементов

Прим . 1

ЦЭВМ (центральный сервер основной и резервный)

Прим . 1

2

ЦЭВМ (рабочее место оператора)

2

У стройство бесперебойного питания

3

Наземное устройство приема /передачи информации (НУППИ)

с барьером искробезопасности (БИБ)

FED/P

BX1P

Прим .1

Наземные узлы связи

СПИН *****-К*** 213

Наземные преобразователи интерфейса

СПИН 000М0-ПИ* *.21.3

Повторитель-барьер искробезопасности

ПБИ-485.02.**

Внешние устройства, подсоединяемые к ЦЭВМ вне взрывоопасной зоны:

  • - устройства сопряжения с телеметрическими системами «Метан» и другие;

  • - Ethemet-коммутатор

УСТСМ

Прим .1

Прим . 1

Медиаконвертер

J etCON 1501 (или аналог)

Дополнительные технические средства наземной части Системы

Программатор микросхем ПЗУ

Прим . 1

Стиратель микросхем ПЗУ

Микросхемы ПЗУ

Системное программное обеспечение

Операционная система

Прим . 1

Система управления базами данных

Утилиты и службы

Программное обеспечение «IngortechSCADA»:

- ПО сервера

rtVarSrv

1

- ПО связи с ПВУ

ValSrv

1

- ПО связи с OPC Modbus сервером

rtOPCClient

1

- служебное и вспомогательное ПО

комплект

1

- ПО связи с ModbusRTU-устройствами (OPC Modbus сервер)

Lectus Modbus OPC/DDE сервер (или функциональный аналог)

Прим .1

- системы управления базой данных

Определяется Техническим проектом

- ПО конфигурирования

rtConfig

1

- ПО оператора

rtRTS

1

Комплекс прикладного программирования КУШ

CoDeSys

1

Комплекс прикладного программирования ПВУ

VPP

1

Документация

Наименование

Обозначение

Количество

Руководство про эксплуатации

ИГТ.071000.100.00 РЭ

1

Методика проведения измерений

Приложение 6 к

ИГТ.071000.100.00 РЭ

1

Программное обеспечение сервера. Руководство администратора

ИГТ.091000.000.00 РА

1

Система программирования ПВУ VPP. Руководство программиста

РП 4217-001-44645436-98-

VPP

1

Руководство пользователя по программированию ПЛК в CoDeSys 2.3

Редакция RU 2.7, для

CoDeSys V2.3.9

1

CoDeSys OPC-Server V2.0. Установка и использование

Версия 1.8

1

Информационное обеспечение

ИО 3148.00.000.000

1

Оболочка оператора. Руководство пользователя

ОО 3148.04.000.000 РП

1

Редактор мнемосхем. Руководство пользователя

ДИЗ 3148.03.000.000 РП

1

Установка и конфигурирование программного обеспечения. Руководство администратора

УСТН 4217.01.000.000 РА

1

Конфигуратор системы. Руководство пользователя

КНФГ 3148.02.000.000 РП

1

Планировщик отчетов. Руководство пользователя

ПЛОТ 3148.05.000.000 РП

1

Использование OPC-технологии. Руководство администратора

OPC 3148.06.000.000 РА

1

Программное обеспечение связи. Руководство пользователя

СВЗ 3148.02.000.000 РП

1

Служба точного времени и синхронизация времени. Руководство пользователя

СТВ 3148.07.000.000 РП

1

RTS. Создание базы данных с использованием MS SQL Server 2005. Руководство администратора

MSSQL2RTS 3148.01.000.000 РА

1

Паспорт

ИГТ.071000.100.00 ПС

1

Примечания.

  • 1 Определяется техническим проектом.

  • 2 Каждое техническое средство поставляется с эксплуатационной документацией и ЗИП.

Сведения о методиках (методах) измерений

приведены в Разделе 1.4 документа ИГТ.071000.100.00 РЭ «Система газоаналитическая шахтная многофункциональная «Микон III, модель Микон III 2013. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2315;

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-101-- 1407 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

Государственная поверочная схема для средств измерений разности давлений до 1-105 Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;

ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры»;

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653;

Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Росстандарта от 27 декабря 2018 г. № 2772;

ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения»;

ГОСТ Р 8.654-2015 «Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения»;

ТУ 4231-100-44645436-2008 «Система газоаналитическая шахтная многофункциональная «Микон III».

Изготовитель

Общество с ограниченной ответственностью «Информационные Горные Технологии» (ООО «Ингортех»)

ИНН 6659026925 Юридический адрес: 620144, г. Екатеринбург, ул. Хохрякова, д. 100, оф.1 Почтовый адрес: 620144, г. Екатеринбург, а/я 64

Телефон: +7(343) 318-01-71, факс: +7(343) 318-01-71

Web сайт: http://www.ingortech.ru E-mail: info@ingortech.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «11» января 2023 г. № 28

Лист № 1 Регистрационный № 60513-15 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии электронные АИСТ

Назначение средства измерений

Счётчики электрической энергии электронные АИСТ (далее - счётчики) предназначены для измерений активной, реактивной электрической энергии прямого и обратного направления, активной, реактивной и полной мощности, коэффициента мощности, напряжения, силы тока, частоты переменного тока, а также для измерений параметров качества электрической энергии в соответствии с ГОСТ 30804.4.30-2013 в однофазных и трёхфазных цепях переменного тока и организации многотарифного учёта электроэнергии.

Описание средства измерений

Принцип действия счётчиков основан на вычислении действующих значений тока и напряжения, активной или активной и реактивной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счётчики также обеспечивают отсчёт времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).

Счётчики имеют в своем составе датчики тока и напряжения, специальный измерительный преобразователь, микроконтроллер, энергонезависимую и flash-память, источник питания, жидкокристаллический индикатор для просмотра информации, генератор часов, кнопки управления, световые индикаторы, интерфейс RS-485, ИК-порт, оснащены внутренним коммутационным аппаратом. В счётчики может быть дополнительно установлен блок ввода-передачи данных: RF-модуль, PLC- модуль, GSM-модуль, Ethernet-модуль, Wi-Fi-модуль, LoRaWAN-модуль, NB-IoT-модуль, Ethernet-модуль, 3G-модуль, LTE(v1)-модуль, LTE(v2)-модуль, RS485-модуль, GPRS- модуль, модуль телеметрии. Микроконтроллер выполняет расчёт мгновенных и усредненных значений параметров сети, производит подсчёт количества активной и реактивной электроэнергии с учётом тарификатора, вычисление параметров качества электроэнергии, анализ и формирование профилей мощности и архивов показаний на начало периодов и хранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены непосредственно с жидкокристаллического индикаторного дисплея, а также переданы по интерфейсам связи на другие устройства верхнего уровня, либо передаваться на другой счётчик в случае работы в режиме ретранслятора.

Конструктивно счётчики выполнены в современном удобном и безопасном пластмассовом корпусе. Конструкция счётчиков соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счётчиков, предназначенные для подключения к электрической сети, выполнены из электротехнического сплава с высокой проводимостью. Дополнительные контакты клеммной колодки предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счётчиков расположена кнопка управления режимами индикации дисплея.

Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.

С помощью программного обеспечения «Конфигуратор счётчика АИСТ» возможно осуществление настройки параметров счётчика, а также считывание данных, при этом связь компьютера со счётчиком может осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счётчиков необходимо пройти процедуру идентификации.

Счётчики обеспечивают измерение следующих параметров:

- учтённая активная и реактивная электроэнергия прямого и обратного направления, в том числе по 4 тарифам с нарастающим итогом и на начало отчётных периодов, включая энергию потерь;

- мгновенные и усреднённые значения фазных и линейных напряжений (для трёхфазных счётчиков);

- мгновенные и усреднённые значения фазного напряжения (для однофазных счётчиков);

- мгновенные и усреднённые значения фазных токов (для трёхфазных счётчиков);

- мгновенные и усреднённые значения токов фазы, нейтрали и их разницы;

- значения фазных и суммарной активной, реактивной и полной мощностей (для трёхфазных счётчиков);

- значения активной, реактивной и полной мощностей (для однофазных счётчиков);

- значение фазных и суммарного коэффициентов мощностей (для трёхфазных счетчиков);

- значения коэффициента мощности (для однофазных счётчиков);

- значения максимумов мощности;

- значения частоты сети;

- значения коэффициентов несимметрии фазных напряжений;

- показатели качества электроэнергии (положительное и отрицательное отклонение напряжения и частоты, длительность и глубина провала напряжения, длительность перенапряжения и коэффициент перенапряжения, значения симметричных составляющих);

- текущего времени и даты с возможностью корректировки через внешние интерфейсы связи, с ведением календаря и сезонных переходов времени;

- общее время работы (наработки) счётчика;

Счётчики осуществляют фиксацию и хранение в энергонезависимой памяти следующих событий:

- дата и время вскрытия клеммной коробки;

- дата и время вскрытия корпуса счётчика;

- дата последнего перепрограммирования (включая фиксацию факта связи со счётчиком, приведшего к изменению его параметров);

- изменение направления перетока мощности;

- дата и время факта воздействия постоянным или переменным магнитным полем со значением модуля магнитной индукции свыше 150 мТл;

- отклонение напряжения в измерительных цепях от заданных пределов;

- отключение и включение счётчика (отсутствие и восстановление напряжения);

- отсутствие напряжения при наличии тока в измерительных цепях;

- инициализация счётчика, время последнего сброса, число сбросов с нарастающим эффектом;

- результаты итогов периодической самодиагностики;

- изменение текущих значений времени и даты при синхронизации по внешним интерфейсам связи;

- дату и время срабатывания внутреннего коммутационного аппарата;

- дату, время, тип и параметры выполняемой команды;

- дату, время попытки доступа с нарушением правил управления доступом;

- дату, время попытки доступа с неуспешной идентификацией и аутентификацией;

- дату, время попытки несанкционированного нарушения целостности программного обеспечения и параметров;

  • - факт связи со счётчиком, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);

  • - превышение заданного предела мощности;

  • - инверсии фазы или нарушение чередования фаз (для трёхфазных счётчиков);

Счётчики имеют возможность осуществления срабатывания внутреннего коммутационного аппарата в случаях:

  • - запроса интеллектуальной системы;

  • - превышение заданных в счётчике пределов параметров электрической сети;

  • - превышение заданного в счётчике предела электрической энергии (мощности);

  • - вскрытие клеммной крышки;

  • - вскрытие корпуса;

  • - воздействие постоянным и переменным магнитным полем.

В энергонезависимой памяти счётчика глубина хранения составляет данных определяется следующим образом:

  • - профиля принятой и отданной активной и реактивной энергии (мощностей), с программируемым интервалом времени интегрирования от 1 минуты до 60 минут. Период хранения при времени интегрирования в 30 минут составляет не менее 90 суток;

  • - по принятой и отданной активной и реактивной энергии с нарастающим итогом на начало текущего расчётного периода и не менее 36 предыдущих расчётных периодов;

  • - журнала событий не менее чем на 500 записей;

Счётчики выпускаются в следующих модификациях:

АИСТ A100-D  - однофазный электронный счётчик активной энергии со

спецификацией протокола DLT645;

АИСТ А100-Н - однофазный электронный счётчик активной и реактивной энергии с возможностью информационного обмена в соответствии с требованиями ГОСТ Р 58940-2020 (СПОДЭС);

АИСТ A300-D - трёхфазный электронный счётчик активной и реактивной энергии со спецификацией протокола DLT645;

АИСТ А300-Н - трехфазный электронный счетчик активной и реактивной энергии с возможностью информационного обмена в соответствии с требованиями ГОСТ Р 58940-2020 (СПОДЭС).

Счётчики имеют условное обозначение на лицевой панели и в паспорте счётчиков конкретной модификации в виде буквенно-цифровой комбинации, определяемой при заказе счётчиков.

Структура условного обозначения счётчиков АИСТ А100 представлена на рисунке 1.

АИСТ А100 - Х - XX - ХХ(.ХХ) - Х

Тип крепления: R - DIN-рейка S - на стену

Тип блока ввода-передачи данных 0 - без дополнительного блока

  • 1 - RF-модуль,

  • 2 - LoRaWAN-модуль,

  • 3 - PLC-модуль,

  • 4 - GSM-модуль,

  • 5 - GPRS- модуль,

  • 6 - NB-IoT-модуль,

  • 7 - Ethernet-модуль,

  • 8 - Wi-Fi модуль,

  • 9 - 3G-модуль,

  • 10 - ЦГЕ(у1)-модуль,

  • 11 - LTE(v2)-модуль,

  • 12 - RS485-модуль,

  • 13 - Модуль телеметрии.

------------------- Подразделения по току и напряжению (Приведены в таблице 2)

Спецификация протокола:

D - DLT645

H - СПОДЭС

Рисунок 1 - Структура условного обозначения счётчиков АИСТ А100

По току и напряжению для счётчиков АИСТ A100-D возможно только одно исполнение, указанное в таблице 1.

Таблица 1 - Исполнение однофазных счетчиков АИСТ A100-D по току и напряжению

Номинальное напряжение, В

Номин. (макс.) ток, А

Класс точности активной энергии

Класс точности реактивной энергии

230

5 (60)

1

-

По току и напряжению для счётчиков АИСТ А100-Н возможны следующие исполнения, указанные в таблице 2.

Таблица 2 - Исполнение . однофазных счётчиков АИСТ А100-Н по току и напряжению

Обозначение исполнения счётчика (ОХ)

Номинальное напряжение,

В

Номин. (макс.) ток, А

Класс точности активной энергии

Класс точности реактивной энергии

01

57,7

1 (2)

0,5S

1

02

57,7

1(5)

0,5S

1

03

57,7

1(7,5)

0,5S

1

04

57,7

1 (10)

0,5S

1

05

57,7

5 (10)

0,5S

1

06

230

5 (10)

1

2

07

230

5 (60)

1

2

08

230

5 (80)

1

2

09

230

5 (100)

1

2

10

230

10 (60)

1

2

11

230

10 (80)

1

2

12

230

10 (100)

1

2

Структура условного обозначения счётчиков АИСТ А300 представлена на рисунке 2.

АИСТ А300 - Х - XX - XX(.XX) - Х

Тип крепления:

R - DIN-рейка

S - на стену Тип блока ввода-передачи данных

0 - без дополнительного блока

  • 1 - RF-модуль,

  • 2 - LoRaWAN-модуль,

  • 3 - PLC-модуль,

  • 4 - GSM-модуль,

  • 5 - GPRS- модуль,

  • 6 - NB-IoT-модуль,

  • 7 - Ethernet-модуль,

  • 8 - Wi-Fi модуль,

  • 9 - 3G-модуль,

  • 10 - LTE(v1)-модуль,

  • 11 - LTE(v2)-модуль,

  • 12 - RS485-модуль,

  • 13 - Модуль телеметрии. Подразделения по току и напряжению

(Приведены в таблице 3)

Спецификация протокола:

D - DLT645

H - СПОДЭС

Рисунок 2 - Структура условного обозначения счётчиков АИСТ А300

Пример записи счётчика - однофазный счётчик активной энергии АИСТ А100-Н с возможностью информационного обмена в соответствии с требованиями ГОСТ Р 58940-2020 (СПОДЭС) (H), с совмещенным блоком для передачи данных NB-IoT-модуль (6) и GPRS-модуль (5), с креплением на стену (S):

«Счётчик активной электрической энергии однофазный АИСТ А100-И-6.5-8».

Перечень исполнений счётчиков АИСТ А300 по току и напряжению приведён в таблице 3.

Таблица 3 - Исполнения трёхфазных счётчиков АИСТ A300-D и АИСТ А300-Н по току и напряжению

Обозначение исполнения счётчиков (ОХ)

Номинальное напряжение, В

Номин. (макс.) ток, А

Класс точности активной энергии

Класс точности реактивной энергии

01

3x57,7/100 В

1 (2)

0,5S

1

02

3x57,7/100 В

1 (5)

0,5S

1

03

3x57,7/100 В

1 (7,5)

0,5S

1

04

3x57,7/100 В

1 (10)

0,5S

1

05

3x57,7/100 В

5 (10)

0,5S

1

06

3x57,7/100 В

1 (2)

0,2S

1

07

3x57,7/100 В

1 (5)

0,2S

1

08

3x57,7/100 В

1 (7,5)

0,2S

1

09

3x57,7/100 В

1 (10)

0,2S

1

10

3x57,7/100 В

5 (10)

0,2S

1

11

3x230/400 В

5 (10)

0,5S

1

12

3x230/400 В

5 (10)

1

2

13

3x230/400 В

5 (60)

1

2

14

3x230/400 В

5 (80)

1

2

15

3x230/400 В

5 (100)

1

2

16

3x230/400 В

10 (60)

1

2

17

3x230/400 В

10 (80)

1

2

18

3x230/400 В

10 (100)

1

2

Пример записи счётчика - трёхфазный счётчик активной и реактивной энергии АИСТ А300-Н с возможностью информационного обмена в соответствии с требованиями ГОСТ Р 58940-2020 (СПОДЭС), с номинальным напряжением 3*230/400, с номинальным 5 А и максимальным 60 А током (02), с совмещённым блоком для передачи данных NB-IoT-модуль (6) и GPRS- модуль (5), с креплением на стену (S):

«Счётчик активной и реактивной электрической энергии трёхфазный АИСТ А300-И-02-б.5-8».

Счётчики выпускаются трансформаторного и непосредственного подключения к измеряемым цепям.

Счётчики могут использоваться как автономно, так и в автоматизированных информационных измерительных системах учёта электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии.

Каждый экземпляр счётчиков идентифицирован, имеет заводской номер в цифровом формате и штрих-код, нанесённые в виде наклейки, что обеспечивает их прочтение и сохранность в процессе эксплуатации.

Знак поверки наносится на свидетельство о поверке или в паспорт, а также на сами счётчики согласно рисунков, приведённых ниже.

Фотографии общего вида однофазных электронных счетчиков активной электрической энергии АИСТ A100-D с вариантами клеммной крышки представлены на рисунке 3.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 3 - Фотографии общего вида электронных счетчиков активной электрической энергии АИСТ А1С)С)-1) с разными вариантами клеммных крышек, где

  • 1 - пломба ОТК завода-изготовителя;

  • 2 - пломба поверяющей организации (место нанесения знака поверки);

  • 3 - пломба энергоснабжающей организации;

  • 4 - пломба эксплуатирующей организации.

  • 5 - место нанесения знака утверждения типа

Фотография общего вида трехфазных электронных счётчиков активной и реактивной электрической энергии АИСТ A300-D представлена на рисунке 4.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 4 - Фотография общего вида электронных счётчиков активной и реактивной электрической энергии АИСТ АЗОО-D, где

  • 1 - пломба ОТК завода-изготовителя;

  • 2 - пломба поверяющей организации (место нанесения знака поверки);

  • 3 - пломба энергоснабжающей организации.

  • 4 - пломба эксплуатирующей организации.

  • 5 - место нанесения знака утверждения типа

Фотография общего вида однофазных электронных счётчиков активной электрической энергии АИСТ А1СС-Н представлена на рисунке 5.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 5 - Фотография общего вида электронных счётчиков активной электрической энергии АИСТ А100-Н, где

  • 1 - пломба ОТК завода-изготовителя;

  • 2 - пломба поверяющей организации (место нанесения знака поверки);

  • 3 - пломба энергоснабжающей организации;

  • 4 - пломба эксплуатирующей организации.

  • 5 - место нанесения знака утверждения типа

Фотография общего вида трёхфазных электронных счётчиков активной и реактивной электрической энергии АИСТ А300-Н представлена на рисунке 6.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 6 - Фотография общего вида электронных счётчиков активной и реактивной электрической энергии АИСТ А300-Н, где

  • 1 - пломба ОТК завода-изготовителя;

  • 2 - пломба поверяющей организации (место нанесения знака поверки);

  • 3 - пломба энергоснабжающей организации.

  • 4 - пломба эксплуатирующей организации.

  • 5 - место нанесения знака утверждения типа

Фотографии общего вида счётчиков АИСТ A300-D и АИСТ A100-D с вариантами крепления на DIN-рейку представлены на рисунках 7 и 8.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 7 - Вид электронных счётчиков активной электрической энергии АИСТ А100-D с креплением на DIN-рейку, где

  • 1 - пломба ОТК завода-изготовителя;

  • 2 - пломба поверяющей организации (место нанесения знака поверки);

  • 3 - пломба энергоснабжающей организации.

  • 4 - место нанесения знака утверждения типа

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 8 - Вид электронных счётчиков активной электрической энергии АИСТ A300-D с креплением на DIN-рейку где

  • 1 - пломба ОТК завода-изготовителя;

  • 2 - пломба поверяющей организации (место нанесения знака поверки);

  • 3 - пломба энергоснабжающей организации.

  • 4 - место нанесения знака утверждения типа

Программное обеспечение

Счётчики имеют встроенное программное обеспечение.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 4.

Таблица 4

Идентификационные данные (признаки)

Значение

АИСТ А100

АИСТ А300

Идентификационное наименование ПО

ICBCOM A100

ICBCOM A300

Номер версии (идентификационный номер ПО)

не ниже 1.0.1

не ниже 1.0.1

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики Метрологические и технические характеристики счётчиков приведены в таблицах 5 и 6 соответственно.

Таблица 5 - Метрологические характеристики

Наименование параметра

Значение

Классы точности:

  • по активной электрической энергии

  • по реактивной электрической энергии

0,2S, 0,5S или 1

1 или 2

Таблица 6 - Технические характеристики

Наименование параметра

Значение

Базовый, Is, (максимальный) ток для непосредственного включе-

5 (10 ), 5 (60); 5 (80); 5 (100);

ния, А

10 (60); 10 (80) 10 (100)

Номинальный, 1н, (максимальный) ток для трансформаторного

1 (2); 1 (5); 1 (7,5); 1 (10);

включения, А

5 (10)

Номинальные значения напряжения (ином), В

однофазного АИСТ А100

57,7; 230

трехфазного АИСТ А300

3x57,7/100; 3x230/400

Стартовый ток (порог чувствительности):

для непосредственного включения счётчика:

класс точности 1

0,004^б

класс точности 2

0,005^б

для включения счётчика через трансформаторы тока:

класс точности 0,2S; 0,5S

0,001-1ном

класс точности 1

0,002-1ном

класс точности 2

0,003-1ном

Установленный рабочий диапазон напряжения, В

от 0,9 до 1,1-ином

Расширенный диапазон напряжения, В

0,8 до 1,15-ином

Потребляемая мощность, В^А, не более:

АИСТ А100-О, АИСТ А300-0

по цепи напряжения

5

по цепи тока

0,2

АИСТ А100-Н, АИСТ А300-Н

10

по цепи напряжения

по цепи тока

0,5

Номинальная значение частоты электрической сети, Г ц

50

Максимальное количество тарифов:

АИСТ А100

4

АИСТ А300

8

Минимальная длительность тарифа, мин

15

Скорость обмена по интерфейсу RS-485, бит/с

1200~9600

Точность хода встроенных часов при включенном счётчике и при нормальной температуре, лучше, с/сут.

±0,5

Жидкокристаллический индикатор (ЖКИ):

число индицируемых разрядов

8

цена единицы младшего разряда при отображении энергии,

0,01

кВт-ч (кВар-ч)

Продолжение таблицы 6

Наименование параметра

Значение

Средняя наработка на отказ, ч

не менее 160 000

Срок службы источника питания часов счётчика, лет

не менее 10

Дополнительные блоки ввода-передачи данных

RF-модуль, PLC-модуль, GSM-модуль, Ethernet-модуль, Wi-Fi модуль, LoRaWAN-модуль, NBIoT-модуль, 3G-модуль, LTE(v1)-модуль, LTE(v2)-модуль, RS485-модуль, GPRS- модуль, модуль телеметрии

Диапазон температур, °С

  • АИСТ А100-Н, АИСТ А300-Н

  • АИСТ А100-О, АИСТ А300-0

от -40 до +70 от -40 до +55

При температуре от -20 до -40 °С допускается частичная потеря работоспособности ЖКИ

Габаритные размеры (высотахширинахглубина), мм, не более:

  • однофазного АИСТ А100-0

  • трёхфазного АИСТ А300-0

202х113х75

292x174x88

  • однофазного АИСТ А100-Н

  • трёхфазного АИСТ А300-Н

219x125x76

286x167x88

Масса счётчиков, кг, не более:

  • АИСТ А100-Н

  • АИСТ А300-Н

  • АИСТ А100-О, АИСТ А300-0

1,0

  • 1.7

  • 2.8

Помехоэмиссия соответствует ГОСТ Р 30805.22-2013 для оборудования класса Б.

Счётчики устойчивы к воздействию электростатических разрядов в соответствии с ГОСТ 30804.4.2-2013. Степень жесткости - 4 с критерием качества функционирования А при подаче испытательного напряжения методом контактного разряда и методом воздушного разряда.

Счётчики устойчивы к радиочастотному электромагнитному полю в соответствии с ГОСТ 30804.4.3-2013. Степень жесткости - 3 с критерием качества функционирования В при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 2000 МГц и напряженности 10 В/м. Степень жесткости - 4 с критерием качества функционирования А при подаче радиочастотного электромагнитного поля в полосе частот от 80 до 2000 МГц и напряженности 30 В/м.

Счётчики устойчивы к наносекундным импульсным помехам (1/50 мкс) в цепях напряжения, тока в соответствии с ГОСТ 30804.4.4-2013, степень жесткости - 4 с критерием качества функционирования В.

Счётчики устойчивы к микросекундным импульсным помехам в цепях напряжения, тока в соответствии с ГОСТ Р 51317.4.5-99, степень жесткости - 4 с критерием качества функционирования В.

Счётчики устойчивы к кондуктивным помехам, наведенным радиочастотными электромагнитными полями в цепях напряжения, тока по ГОСТ Р 51317.4.6-99, степень жесткости - 4 с критерием качества функционирования А.

Знак утверждения типа

наносится на шильдик счётчиков и в центр титульного листа паспорта типографским способом

Комплектность средства измерений

Комплект поставки представлен в таблице 7.

Таблица 7

Наименование

Кол-во, шт.

Счётчик электрической энергии электронный «АИСТ» (одно из исполнений)

1

Руководство по эксплуатации

1

Паспорт

1

Упаковка

1

ПО «Конфигуратор счётчика АИСТ»

1

Методика поверки

1

Сведения о методиках (методах) измерений

приведены в разделе 4.2.8 «Считывание информации с ЖКИ» и разделе 4.2.9 «Отображение мгновенных значений» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии электронным АИСТ

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

Технические условия ТУ 4228-98972723-001-2014 и ТУ 4228-98972723-002-2014.

Изготовители

Общество с ограниченной ответственностью «АйСиБиКом» (ООО «АйСиБиКом») ИНН 7733590064

Юридический адрес: 127238, г. Москва, Локомотивный проезд, д. 21, стр. 5

Почтовый адрес: 125371, г. Москва, а/я 38

Тел: (495) 249-04-50

Общество с ограниченной ответственностью «АЙСИБИКОМ» (ООО «АЙСИБИКОМ») ИНН 5024211088

Адрес: 143409, Московская обл., г. Красногорск, ул. Успенская, д. 24, кв. 529 Телефон (факс): (495) 249-03-37

E-mail: olis@icbcom.ru

Web-сайт: www.icbcom.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ») Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 28

Лист № 1 Регистрационный № 61996-15                                        Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки сжиженного газа модели 220WM

Назначение средства измерений

Колонки сжиженного газа модели 220WM (далее - колонки) предназначены для заправки автотранспорта и съемных автомобильных и бытовых баллонов (далее - баллоны) сжиженным углеводородным газом (пропан, бутан и их смеси; далее - СУГ) на автогазо-заправочных станциях.

Описание средства измерений

Принцип действия колонки основан на измерении массы и плотности СУГ прямым методом и объема СУГ методом пересчета массовым кориолисовым расходомером, а также измерении массы СУГ при взвешивании на весовом устройстве.

Применение кориолисового счетчика обеспечивает возможность параллельного учета сжиженного газа в объемных и массовых единицах измерений.

Заправка автотранспорта СУГ осуществляется в литрах с возможностью учета в литрах и килограммах с помощью установленной в колонке дополнительной панели учета. Заправка баллонов СУГ осуществляется в килограммах, с возможностью учета в килограммах и литрах.

Колонки состоят из двух частей: гидравлической и электрической.

Гидравлическая часть. Сжиженный газ через систему вентилей поступает в фильтр - газоотделитель, где происходит очистка от механических примесей и отделение паров. Затем СУГ проходит через обратный клапан, счетчик и дифференциальный клапан, после чего, в зависимости от того, какая из сторон колонки находится в работе, СУГ поступает на сторону заправки автотранспорта или баллонов. При этом электромагнитный клапан рабочей стороны открывается, а противоположной стороны - блокируется. На стороне заправки автотранспорта СУГ через шаровой кран, разрывную муфту и заправочный шланг с раздаточным пистолетом проходит в автотранспортное средство, а на стороне заправки баллонов СУГ через систему шлангов и заправочную струбцину поступает в заправляемый баллон. Давление контролируется с помощью манометра. Гидравлическая часть защищена от несанкционированного роста давления предохранительными клапанами.

Электрическая часть состоит из электронного счетного устройства (ЭСУ), управляющего процессом заправки через сигналы открытия/закрытия электромагнитными клапанами на основе данных датчиков нагрузки, табло стороны заправки автотранспортных средств, табло стороны заправки баллонов, панели массового расходомера, панели ввода данных заправляемого баллона.

На табло стороны заправки автотранспорта:

- объем выданной дозы сжиженного газа в литрах;

- стоимость выданного сжиженного газа в рублях;

- цена одного литра сжиженного газа.

На табло стороны заправки съемных автомобильных и бытовых баллонов:

- выданная доза сжиженного газа в килограммах;

- стоимость выданного сжиженного газа в рублях;

- цена одного килограмма сжиженного газа;

-  остаток СУГ в баллоне (после ввода данных тары).

На дополнительную панель возможно вывести следующие данные:

- суммарное количество отпущенного СУГ в литрах;

- суммарное количество отпущенного СУГ в килограммах;

- количество отпущенного СУГ за смену;

- температура / плотность отпущенного СУГ.

Хранение информации обеспечивается с помощью встроенной энергонезависимой памяти, работающей от литиевой батареи в течение 5 лет. Колонка предназначена для работы как с внешними системами управления, так и для работы в автономном режиме.

Колонки комплектуются системой обогрева, электромагнитными клапанами, клавиатурой предварительного набора, сервисными и пользовательскими пультами по индивидуальному заказу.

В зависимости от комплектации колонки могут оснащаться модулями для приёма платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными информационными дисплеями, считывателями штрих-кода.

Колонка идентифицируется по типовому шильдику, жестко закрепленному на корпусе колонки (рис.1). Материал шильдика - анодированный алюминий с трафаретной цветной печатью. Данные наносятся гравировкой; формат - буквенно-цифровой. Изменение или корректировка данных после нанесения невозможны.

На типовом шильдике указаны следующие данные: логотип, наименование, адреса и контактные данные производителя, наименование изделия, тип колонки, серийный номер, год изготовления, номер допуска, минимальная и максимальная производительность, минимальная доза отпуска, типоразмер по подключению, рабочее давление, объем измерительной камеры (для данного типа колонок не заполняется), класс точности, серийные номера счётчика и электронного счетного устройства (ЭСУ). Указанные данные дают возможность однозначно и безусловно идентифицировать колонку.

По окончанию испытаний и тестов место крепления пломбируется.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 1 - Типовой шильдик

Внешний вид колонки приведен на рисунке 2. Корпус изготовлен из нержавеющей стали; при необходимости может быть окрашен в любой цвет с нанесением изображений Заказчика.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 2 - Внешний вид колонки 220WM с установленным на весовой платформе баллоном.

Для предотвращения несанкционированных настройки и вмешательства, которые могут привести к искажению результатов измерений, в колонках предусмотрено пломбирование расходомеров, защитной крышки электронно-вычислительного устройства, счетчика суммарного учета, дифференциального клапана и дисплея, показанных на рисунках 3-9.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 3 - Место пломбирования расходо- Рисунок 4 - Место пломбирования диффе-мера массового ренциального клапана

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 5 - Место пломбирования электронного счетного устройства ER5

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 6 - Место пломбирования блока питания ER5

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 7 - Место пломбирования дисплея

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 9 - Места пломбирования обводной линии

Программное обеспечение

Программное обеспечение (ПО) является встроенным, метрологически значимым и не может быть изменено в процессе эксплуатации. ПО выполняет функции управления локальными настройками, представления, хранения и передачи информации, настройками дисплея и режима диагностики.

Уровень защиты ПО "Высокий" в соответствии с Р 50.2.077-2014.

Идентификация ПО приведена в таблицах 1 - 6.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ER5

Номер версии (идентификационный номер) ПО

1.0.0.00

1.1.0.04

1.1.0.05

1.2.0.01

Цифровой идентификатор ПО

27C9

CC2A

E08F

E1E1

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ER5

Номер версии (идентификационный номер) ПО

1.2.0.08

1.2.0.10

1.2.0.15

1.2.0.16

Цифровой идентификатор ПО

09b6

9c26

cb8b

F910

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Т20/ EC2000

Номер версии (идентификационный номер) ПО

LON_D18R

LONA_D18R

LON_D19R

LON_D21R

Цифровой идентификатор ПО

3E82

D937

932b

841E

Таблица 4

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Т20/ EC2000

Номер версии (идентификационный номер) ПО

LON_D24R

LON_D25R

LON_D26R

LON_D28R

Цифровой идентификатор ПО

02F8

D70C

C22B

DF15

Таблица 5

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Т20/ EC2000

Номер версии (идентификационный номер) ПО

0727460 000 0012

0727460 000 0013

0727460 000 0014

Цифровой идентификатор ПО

3763

558C

52B2

Таблица 6

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ADPMPD2/T

Номер версии (идентификационный номер) ПО

10.62

Цифровой идентификатор ПО

FA02

Метрологические и технические характеристики

Таблица 7 - Метрологические характеристики

Наименование характеристики

Значение

Минимальный расход, Qmin:

- при заправке автомобилей, л/мин

5

- при заправке съемных автомобильных и бытовых баллонов, кг/мин

2

Максимальный расход, Qmах:

- при заправке автомобилей, л/мин

50

- при заправке съемных автомобильных и бытовых баллонов, кг/мин

20

Пределы допускаемой относительной погрешности измерений объема / массы сжиженного газа, %

±0,5

Минимальная доза выдачи:

- при заправке автомобилей, л/мин

5

- при заправке съемных автомобильных и бытовых баллонов, кг/мин

2

Максимальная доза выдачи:

- при заправке автомобилей, л

999,99

- при заправке съемных автомобильных и бытовых баллонов, кг

50,00

Максимальный вес тары для заправки съемных автомобильных и бытовых баллонов, кг

50,0

Рабочее давление газа, не более, МПа

2,5

Цена деления счетчика разового учета, л/кг

0,01

Цена деления, счетчика суммарного учета л/кг

0,01

(опция 0,1 / 1,0)

Таблица 8 Технические характеристики

Наименование характеристики

Значение

Табло индикации отпуска СУГ стороны заправки автотранспорта, шт.

1 или 2

Табло индикации отпуска СУГ стороны заправки съемных автомобильных и бытовых баллонов, шт.

1 или 2

Дополнительное табло внутреннее

1 или 2

Клавиатура предварительного набора дозы стороны заправки автотранспорта, шт.

0 или 1

Клавиатура ввода данных стороны заправки съемных автомобильных и бытовых баллонов, шт.

1

Наименование характеристики

Значение

Количество разрядов табло стороны заправки автотранспорта, шт.:

  • - цены одного литра

  • - общей суммы

  • - количество литров

от 5 до 6

от 6 до 8

от 6 до 8

Количество разрядов табло стороны заправки съемных автомобильных и бытовых баллонов, шт.:

  • - цены одного килограмма

  • - общей суммы

  • - количество килограмм

от 5 до 6

от 6 до 8

от 6 до 8

Счетное устройство, шт.

1 или 2

Количество заправочных пистолетов, шт.

  • - для заправки автомобилей

  • - для заправки съемных автомобильных и бытовых баллонов

1

1 или 2

Параметры питания:

  • - напряжение переменного тока, В

  • - частота, Гц

  • - среднее потребление тока, мА

220(+10/-15%)

50+1

700

Температура окружающей среды, хранения и транспортирования, °С

от -40 до +60

Температура рабочей среды, оС

от -40 до +90

Степень защиты по ГОСТ 14254-2015:

  • - гидравлической и механической части

  • - электрической части

IP 23

IP 54

Маркировка взрывозащиты

II Gb/Ge IIB T3

Присоединительный узел жидкой фазы подающего трубопровода / обратного трубопровода паровой фазы

DN 20 (/”)

Габаритные размеры, не более, мм

- с установленной весовой платформой

1810х1445х520

Масса, не более, кг

235

Наработка на отказ, ч, не менее

60000

Срок службы, не менее, лет

15

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, на лицевую панель индикаторного табло самоклеящейся этикеткой и/или на дополнительный шильд из анодированного алюминия с цветной трафаретной печатью, жестко закрепляемый на корпусе колонки.

Комплектность средства измерений

Таблица 9 Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Колонка сжиженного газа модель

220WM

1 шт.

По заказу

Комплект монтажных и запасных частей

93хххх

1 шт.

По заказу

Руководство по эксплуатации

1 экз.

В зависимости от исполнения

Сведения о методиках (методах) измерений

приведены в паспорте в п. 5.3. "Отображение данных".

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Техническая документация фирмы-изготовителя.

Изготовитель

«Flussiggas-Anlagen GmbH» (FAS), Германия

Адрес: D-38229, Salzgitter, Peiner Straee 217

Телефон: +49(0) 5341-8697-0

Факс: +49(0) 5341-8697-11

Web: www.fas.de

E-mail: info@fas.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

Web:сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 28

Лист № 1 Регистрационный № 64586-16 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы топливозаправочные ТЗК-100 ХХХХХХ

Назначение средства измерений

Комплексы топливозаправочные ТЗК-100 ХХХХХХ (далее - ТЗК-100) предназначены для автоматизированного измерения количества нефти, нефтепродуктов, сжиженных углеводородных газов, жидкой продукции нефтехимии и нефтепереработки (далее - жидкости), в единицах массы и объема, а также измерения плотности, температуры и объемной доли воды.

Описание средства измерений

Принцип действия ТЗК-100 основан на измерении первичными преобразователями объёмного расхода - объема жидкости, первичными преобразователями массового расхода -массы, объема, а также температуры и плотности параметров жидкости, расчете значений характеристик и отображения результатов измерений и расчетов на АРМ оператора.

ТЗК-100 состоят из технологической обвязки, системы измерительной и системы автоматизации.

В состав технологической обвязки в зависимости от комплектации входят:

  • -   рамная металлоконструкция (каркас);

  • -   измерительная линия, представляющая собой трубопровод для установки преобразователя расхода, преобразователя плотности, преобразователя влажности, средств измерения давления и температуры;

  • -  электронасосный агрегат для перекачки жидкости;

  • -   система регулирования расхода жидкости, проходящей через преобразователь расхода на основе клапана (гидравлического/электромагнитного/пневматического) и/или задвижки с электроприводом;

  • -  фильтр-газоотделитель для отделения газов, скапливающихся в подающем трубопроводе;

  • -   пробоотборник (в зависимости от исполнения) для отбора проб жидкости в целях определения физико-химических свойств жидкости в испытательной лаборатории;

  • -  запорная арматура и обратный клапан;

  • -  дренажная система;

  • -  технические устройства компенсации температурного расширения жидкости и трубопроводов.

В состав ТЗК-100 для измерения количества сжиженных углеводородных газов (далее -СУГ) и других широких фракций легких углеводородов (далее - ШФЛУ) входят две измерительные линии:

  • -  измерительная линия отпускаемых/принимаемых СУГ и ШФЛУ (продуктовая линия);

  • -   измерительная линия газовой фракции (уравнительная линия). Технологическая обвязка обеспечивает оптимальные режимы работы средств измерений из состава системы измерительной.

В состав системы измерительной (далее СИ ТЗК-100) в зависимости от комплектации входят:

- преобразователь расхода ПР (счетчик жидкости или массомер). В зависимости от исполнения массомеры могут комплектоваться электронным преобразователем- трансмиттером (далее - ПТ). В составе СИ ТЗК-100 для СУГ и ШФЛУ применяются два массомера в продуктовой и уравнительных измерительных линиях;

  • -   преобразователь плотности ПП (в зависимости от исполнения) для измерений плотности прошедшей жидкости и формирования электрических сигналов;

  • -  датчик температуры ДТ (в зависимости от исполнения) для измерений температуры прошедшей жидкости и формирования электрических сигналов;

  • -  датчик давления ДД (в зависимости от исполнения) для измерений давления подающего насосного агрегата и формирования электрических сигналов.

  • -   средство измерений объемной доли воды ДВ (в зависимости от исполнения) для определения содержания воды в жидкости;

  • -   система обработки информации (СОИ) для сбора, преобразования электрических сигналов первичных преобразователей и датчиков СИ ТЗК-100, индикации и регистрации результатов измерений;

СОИ состоит из контроллера и автоматизированного рабочего места оператора (далее - АРМ) с установленным программным обеспечением (далее - ПО).

В состав СОИ в зависимости от исполнения входит электронное табло отображения результатов измерений.

Для исполнений со счетчиками жидкости, ТЗК-100 могут не комплектоваться СОИ. В данном случае результаты измерений считываются с табло (цифрового индикатора) счетчика жидкости.

В состав системы автоматизации (далее - АСУТП) в зависимости от комплектации входят:

  • -   устройство заземления и контроля, для заземления, отвода статического электричества и контроля цепи заземления в процессе налива/слива или перекачивания жидкости;

  • -  датчики положения конструктивных элементов консоли верхнего/нижнего нали-ва/слива;

  • -  датчики положения трапа, предаварийного и аварийного уровней перелива;

  • -  кнопочный пост управления;

  • -  коробка присоединительная

  • -   монитор нижнего налива;

  • -  система управления шлагбаумом и светофором;

  • -  шкаф управления силовой;

  • -  комплект монтажных и силовых кабелей;

  • -  блок управления (далее - БУ) для сбора, индикации и регистрации состояния датчиков системы автоматизации, а также формирования управляющих сигналов системы регулирования расхода жидкости, электронасосного агрегата, средств блокировки и защиты ТЗК-100.

В состав БУ в зависимости от исполнения входят:

  • -  контроллер и АРМ оператора с установленным ПО;

  • -   пульт управления ПУ, (для исполнения со счетчиками жидкости, без контроллера и АРМ оператора) для приема и выдачи управляющих и блокировочных сигналов ТЗК-100.

Контроллер из состава СИ ТЗК-100 и АСУТП представляет собой единое техническое устройство.

Состав оборудования шкафа силового имеет возможность подключения к контроллеру противоаварийной защиты для (ПАЗ) для выдачи блокирующих сигналов.

В зависимости от исполнения несколько ТЗК-100 могут комплектоваться одним АРМ. По заказу потребителя БУ может быть дополнительно оборудован считывателями чип (смарт) и платёжных карт, клавиатурой, терминалом доступа.

В зависимости от используемых ПР, ПП и ДВ ТЗК-100 имеет несколько исполнений:

- ТЗК - 100 ОХХХХХ со счетчиками жидкости 9405 и 9501, ЭМИС ДИО, ZC 17, СЖ, MKA Master с ручным вводом измеренного значения плотности отпущенной жидкости и последующим автоматизированным расчетом массы в АРМ оператора;

- ТЗК - 100 ОПХХХХ со счетчиками жидкости 9405 и 9501, ЭМИС ДИО, ZC 17, СЖ, MKA Master с использованием ПП ПЛОТ 3М (регистрационный № 20270-12) для автоматизированного измерения плотности и расчета массы;

- ТЗК - 100 МПХХХХ с ПР Promass;

- ТЗК - 100 ММХХХХ с ПР Micro Motion;

- ТЗК - 100 МРХХХХ с ПР Rotamass;

- ТЗК - 100 МОХХХХ с ПР OPTIMASS; ПР TRICOR; ПР "ЭМИС МАСС 260", ПР Элметро-Фломак;

- ТЗК - 100 МЭХХХХ с ПР Promass; ПР Micro Motion; ПР Rotamass и ПР МИР-0.1, ПР СКАТ, ПР TRICOR; ПР "ЭМИС МАСС 260", ПР Элметро-Фломак;

- ТЗК - 100 МИХХХХ с ПР МИР-0.2, ПР "ЭМИС МАСС 260", ПР Элметро-Фломак, ПР МАСК, ПР СКАТ; ПР Micro Motion

  • -  ТЗК -100 ХХХХХХ-В с ПР всех моделей и ДВ Влагомер сырой нефти ВСН-2 (регистрационный № 24604-12);

  • -  ТЗК - 100 МХХХХХ-С с двумя массовыми расходомерами всех моделей для измерений количества СУГ и ШФЛУ.

Таблица 1 - Типы применяемых расходомеров, счетчиков

Наименование и обозначение СИ

Регистрационный номер

Счетчики жидкости 9405 и 9501

18026-11

Счетчики жидкости роторные ЭМИС-ДИО 230

38302-08

Счетчики нефтепродуктов ZC 17

14368-10

Счетчики жидкости СЖ

59916-15

Счетчики жидкости лопастные MKA Master

54254-13

Расходомеры массовые Promass

15201-11

Расходомеры массовые Promass (модификации Promass 300, Promass 500

68358-17

Счетчики-расходомеры массовые Micro Motion

45115-10

Счетчики-расходомеры массовые Micro Motion

45115-16

Счетчики-расходомеры массовые Micro Motion

71393-18 *

Счетчики-расходомеры массовые кориолисовые Rotamass

27054-14

Счетчики-расходомеры массовые OPTIMASS х400

53804-13

Счетчики-расходомеры массовые OPTIMASS 1400,

OPTIMASS 2400, OPTIMASS 6400

77658-20

Расходомеры-счетчики массовые TRICOR

63250-16

Счетчики-расходомеры массовые МИР

48964-12

Счетчики-расходомеры массовые СКАТ

60937-15

Счетчики-расходомеры массовые ЭМИС-МАСС 260

42953-15

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак

47266-11

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак

47266-16

Счетчики жидкости массовые МАСК

12182-09

Счетчики-расходомеры массовые ЭМИС-МАСС 260

77657-20

*) Применение только в МИХХХХ

В зависимости от климатического исполнения, ТЗК-100 могут быть оснащены системой обогрева.

Условное обозначение комплексов ТЗК-100 ХХХХХХ:

ХХ

ХХ

Х

Х

1

2

3

4

где:

  • 1. используемые преобразователи (ОХ, ОП, МП, ММ, МР, МО, МЭ, МИ);

  • 2.  диаметр условного прохода ПР (01 - до 15 мм, 02 - 25 мм, 05 - 50 мм, 08 - 80 мм, 10 - 100 мм, 15 - 150 мм);

  • 3.  использование по назначению (У - в качестве узла учёта на потоке (в том числе слив из ЖД), Д - дозирующее устройство (для автоналива в транспортные меры вместимости), П - дозирование присадок, З - элемент АГЗУ (используется только совместно с датчиком влажности));

  • 4.  климатическое исполнение (0 - У (для макроклиматического района с умеренным климатом), 1 - УХЛ (для макроклиматического района с умеренным и холодным климатом), 2 - ХЛ (для макроклиматического района с холодным климатом)).

Заводской номер, условное обозначение в виде кода - наносится на маркировочную таблицу, которая закреплена на ТЗК-100.

ООО "ДЕЛОВОЙ СОЮЗ" 142207. Московская область, г. Серпухов д. Борисово. Дантевское ш., д. За, тая.: 8 (499) 110-55-65. •-mall: In1oiattk100.ru www.ttk100.ru

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Комплекс топливозаправочный

ТУ 4213-002-51942658-07       ____________

Тип|тзк-1ООНЭ08Д2 I МассаI 650 ~~йг| Изготовленор Iе» 20 J 2   |        Q .тах| Э0 м /ч|

3aB.No! 17/22 ~~|            U| 220 в|

Гокр.ср.-| ббрС... *[40 pc          W|5 • кВт|

ООО "ЛЕНПРОМЭКСПЕРТИЗА" NEA3C RU C-RU АА71.6.00385/21

IIGcll_T3X                Г

Рисунок 1.1 - Образец маркировочной таблицы

Обозначение ТЗК-100, номер, год, характеристики на табличке должны маркироваться ударным способом, остальные надписи методом штемпелевания (металлофото, шелкографии, металлографики).

Составные элементы ТЗК-100 имеют взрывобезопасное/искробезопасное исполнение и разрешение на применение на взрывоопасных объектах.

В зависимости от исполнения и комплектации ТЗК-100 могут использоваться:

- в качестве системы измерений количества жидкости, реализующей косвенный или прямой метод динамических измерений массы на трубопроводе.

  • -   в качестве автоматизированной системы налива/приема жидкости, как измерительная система-дозатор;

  • -   в качестве составного измерительного компонента измерительной установки, предназначенной для измерений количества нефти, воды, свободного газа на скважине, группе скважин.

На рисунках представлены типовые разработки ТЗК-100. Возможна сборка, отличная от типовых.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Исполнение со счетчиком жидкости

Датчик плотности

Исполнение со счетчиком и

плотномером

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Исполнения с массомером

Рисунок 1.2 - Общий вид ТЗК-100

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Исполнение для измерения СУГ и ШФЛУ Исполнение для дозирования присадок

Рисунок 1.3 - Общий вид ТЗК-100

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Позиция 1

Позиция 1

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Позиция 1,2,3

Рисунок 2.1 - схемы пломбирования ТЗК-100

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Позиция 1                       Позиция 2                  Позиция 3

Рисунок 2.2 - схемы пломбирования ТЗК-100

/ I I I I I I I I I I I I I I I I I I I I \

\ \ X

"X

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

X

БУ

Технологическая обвязка

/

СИ ТЗК-100

V-U3V

ССчечтечтичкик жжидикдоксотисти 9440055/95/ 091501

\

I

I

I

I

I

I

I

I

I

I

I

41

ПУ

ч \

\ \

I

I

I

I

I

I

СОИ

АРМ +

ПО

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

\

1

I

I

I

I

I

I

I

I

I

I

2J

I I

I I

I I

I I

I I

I / /

Измеренные значения объема, плотности, температуры и массы

Измеренные значения

плотности и температуры

Рисунок 3 - СИ ТЗК - 100 ОХХХХХ

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

/ \

СОИ

АРМ +

ПО

\______________/

БУ

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

I I

I I

=х>

Измеренные значения объема, плотности, температуры, % содержания воды и расчетное значе-

Рисунок 4 - СИ ТЗК - 100 ОПХХХХ, ТЗК - 100 ОПХХХХ-В

/ / I I I I I I I I I I I I I I I I I I I I I I I \

г

Техноло-

а

гическая

обвязка

ч               )

СИ ТЗК-100

Массомер/ Массомеры

ПП

1 1

1 1

1 1

ДТ

ДД

ДВ

<_________

Z"

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

! СОИ

АРМ +

ПОПО

Тизмизм,

%изм_воды

БУ

\

\

1

I

I

—г

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I

I J / /

=х>

Измеренные значения объема, плотности, температуры, % содержания воды и массы

Рисунок 5 - СИ ТЗК - 100 МХХХХХ, ТЗК - 100 МХХХХХ-В, ТЗК - 100 МХХХХХ-С с БУ

Технологическая обвязка

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

СИ ТЗК-100

А

Z                \

ПТ

Массомер/ Массомеры

1

1

1

ДТ

ПП

ДД

1

1

1

ДВ

Тизмизм,

/

%изм_воды

/ \

БУ

\ 1 I I I I

Измеренные значения объема, плотности, температуры и массы по

протоколу

RS 485 и ча-

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

I I

I I / /

стотно-импульсному каналу связи

Рисунок 6 - СИ ТЗК - 100 МХХХХХ, ТЗК - 100 МХХХХХ-В,

ТЗК -

100 МХХХХХ-С без СОИ

Программное обеспечение

ПО СИ ТЗК-100 автономное. Программное обеспечение (ПО) устанавливается на АРМ оператора. ПО состоит из метрологически значимой части, а также программ и программных модулей обеспечивающих автоматизацию процессов налива/слива жидкости.

Функции метрологически значимой части ПО:

- сбор и отображение измерительной информации;

- идентификация и защита программного обеспечения ТЗК-100.

Основные функции программного обеспечения:

- контроль заземления автомобильных или железнодорожных цистерн;

- управление режимами налива;

- управление запорной арматурой;

- отображение (визуализацию) на экране компьютера мнемосхем оборудования с индикацией всех основных режимов работы;

- возможность интеграции с системой верхнего уровня по протоколу стандарта

OPC или путем доступа к базе данных АРМ.

Для защиты метрологических характеристик СИ ТЗК-100 от несанкционированных изменений (корректировок) предусмотрен многоступенчатый контроль для доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Идентификационные данные операционного программного обеспечения ТЗК-100 приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

САКУР©А

Номер версии (идентификационный номер) метрологически значимой части ПО

V.3.3.3

Цифровой идентификатор ПО

FF5ED243A299E83C6A8D419BFA

99827D

Идентификационное наименование ПО СОИ

Т опаз-Нефтебаза

Номер версии (идентификационный номер) метрологически значимой части ПО ПЛК

3.ХХ

Цифровой идентификатор ПО СОИ

DC27EFBD

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014.

Метрологические и технические характеристики

Таблица 3

Наименование параметра

Значение

Исполнение

ТЗК- 100

ОХХХХ Х

ТЗК - 100 ОПХХХХ

ТЗК - 100

М(ПМРО)ХХХ Х

ТЗК - 100

МЭХХХХ

ТЗК -100 МИХХХХ

Измерение количества СУГ и ШФЛУ

нет

нет

Есть, для исполнений ТЗ

МХХХХХ-С

>К - 100

Максимальное значение расхода жидкости, м3/ч:

ДУ 15

3

3

5

ДУ 25

6

6

9

ДУ 50

45

35

62

Ду 80

90

90

90

Наименование параметра

Значение

Исполнение

ТЗК- 100

ОХХХХ

Х

ТЗК - 100 ОПХХХХ

ТЗК - 100 М(ПМРО)ХХХ Х

ТЗК - 100

МЭХХХХ

ТЗК -100

МИХХХХ

Ду 100

120

90

200

ДУ 150

-

-

500

Максимальное значение расхода газа в уравнительной измерительной линии, м3/ч:

ДУ 50

-

-

62

Ду 80

-

-

90

Ду 100

-

-

120

Диапазон измерений объемной доли воды, %

-

от 0 до 30

Диапазон измерений плотности, кг/м3 (для исполнения с плотномером ПЛОТ 3М)

-

от 630 до

1600

от 630 до 1600

Диапазон измерений плотности, кг/м3 (с использованием канала плотности массомера)

-

-

от 300 до 5000

от 500 до 2000

от 200 до 3000

Диапазон измерений температуры жидкости, °С

от - 50 до + 200

Диапазон изменения вязкости жидкости, мм2

от 0,24 до 60

от 0,24 до 260

Пределы допускаемой относительной погрешности измерений, %

  • - массы жидкости

  • - объема жидкости1

±0,15;

±0,25; ±0,5

±0,25

±0,15

±0,15; ±0,2; ±0,25

±0,15; ±0,2; ±0,25

±0,15;

±0,25 ±0,15;

±0,25

±0,25

±0,25

Пределы допускаемой абсолютной погрешности измерений:

  • - плотности жидкости, кг/м3 (для исполнения с ПЛОТ 3М)

  • - плотности жидкости кг/м3 (с использованием канала плотности массомера)

-

±0,3; ±0,5;

±1

±0,3; ±0,5

±0,5; ±1,0

±0,3

±0,5; ±1,0

±0,3; ±0,5

±1,0

температуры, °С

±0,5

от ±0,2 до ±0,5

±0,5

объемной доли воды, %, в диапазоне влагосодержания (об. доля воды, %)

  • - от 0 до 10 %

  • - свыше 10 % до 30 %

± 0,4

± 0,8

Минимальная доза выдачи жидко-

3 сти, дм:

ДУ 15

10

ДУ 25

20

Ду 50

200

Наименование параметра

Значение

Исполнение

ТЗК- 100

ОХХХХ Х

ТЗК - 100 ОПХХХХ

ТЗК - 100

М(ПМРО)ХХХ Х

ТЗК - 100

МЭХХХХ

ТЗК -100 МИХХХХ

ДУ 80

500

Ду 100

1000

Ду 150

-

Пределы допускаемой относительной погрешности СОИ, %:

  • - для ПР, ДД, ДТ, ПП, ДВ

с выходным сигналом RS 485

  • - для ПР, ДД, ДТ, ПП, ДВ с выходным унифицированным частотным или аналоговым сигналом

0

±0,02

Рабочее давление, МПа:

  • - максимальное

  • - минимальное

1,6

0,2

Диапазон температуры жидкости, °С

от - 50 до + 250

Потребляемая мощность, кВ • А (СИ ТЗК-100)

0,6

Частота напряжения питания, Г ц

50±1

Условия эксплуатации:

Диапазон температур окружающей среды в соответствии с

ГОСТ 15150-69:

  • - для климатического исполнения У, °С

  • - для климатического исполнения ХЛ, °С

  • - для климатического исполнения УХЛ, °С

от -45 до +40

от -60 до +40

от -60 до +40

Атмосферное давление, кПа

от 84 до 106,7

Относительная влажность воздуха при t=35 °С, %

95

Масса, не более

Согласно проекта

Габаритные размеры, не более

Согласно проекта

Средний срок службы, лет, не менее

12

1 Не нормируется для исполнений ТЗК - 100 МХХХММ-С

Знак утверждения типа

наносится на маркировочные таблицы комплекса методом штемпелевания (металлофото, шелкографии, металлографики, наклейки), титульные листы руководства по эксплуатации и формуляр - типографским способом.

Комплектность средства измерений

Таблица 4

Наименование

Состав

Кол-во

1 Комплекс топливозаправочный ТЗК-100 в составе:

Согласно ис

полнения

1.1 Технологическая обвязка

Электронасосный агрегат, клапан электромагнитный малого и большого расхода, фильтр, газоотделитель, устройство заземления и контроля

Согласно ис

полнения

1.2 Система измерительная ТЗК

Преобразователь расхода, преобразователь плотности, датчик температуры, средство измерений объемной доли воды, блок управления (СОИ, АРМ, персональный компьютер с программным обеспечением)

Согласно ис

полнения

2 Комплект вспомогательных устройств и монтажных частей

1

комплект

3 Комплект эксплуатационной документации

Руководство по эксплуатации, формуляр

1

комплект

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации на ТЗК-100 п.2.4 "Методика измерений".

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4213-002-51942658-07 «Комплекс топливозаправочный ТЗК - 100 ХХХХХХ. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «ДЕЛОВОЙ СОЮЗ»

(ООО «ДЕЛОВОЙ СОЮЗ»)

ИНН 5077010635

Адрес: Россия, 142207 Московская область, г. Серпухов, деревня Борисово, Данковское ш., д. 3А

Телефон/Факс 8 (499) 110-55-65

E-mail: info@tzk100.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» января 2023 г. № 28

Лист № 1 Регистрационный № 78624-20 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства весоизмерительные автоматические ТВС

Назначение средства измерений

Устройства весоизмерительные автоматические ТВС (далее — средство измерений) предназначены для измерений массы.

Описание средства измерений

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с автоматическим определением измеренного значения массы.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Средство измерений представляет собой весы автоматического действия для автоматического динамического и/или статического взвешивания и конструктивно состоит из следующих функциональных узлов:

  • -  конвейер взвешивания — роликовый конвейер, опирающийся на четыре тензорезисторных весоизмерительных датчика (далее — датчика) и оснащенный оптическим датчиком нахождения объекта измерений на конвейере; в составе конвейера взвешивания используются датчики весоизмерительные тензорезисторные FX, CO, TA, изготовитель «SENSOCAR, S.A.», Испания (регистрационный № 60720-15); датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, изготовитель «CAS Corporation», Корея (регистрационный № 51261-12);

  • - один или несколько роликовых конвейеров, закрепленных на отдельной раме или на общей раме с конвейером взвешивания, для транспортировки объекта измерений на конвейер взвешивания (подающий конвейер);

  • - один или несколько роликовых конвейеров, закрепленных на отдельной раме или на общей раме с конвейером взвешивания, для транспортировки объекта измерений с конвейера взвешивания (выходной конвейер);

  • - устройство обработки аналоговых данных (далее — УОАД), выполняющее функции аналого-цифрового преобразования сигналов датчиков, их первичной математической обработки. Используются приборы весоизмерительные серии SGM800 (SGM820), изготовитель «PENKO Engineering B.V.», Нидерланды;

- панель оператора, обеспечивающая хранение параметров настройки, управление процессом взвешивания, отображение результатов измерений, оснащенная сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений, и оснащенная цифровыми интерфейсами связи для подключения различных периферийных устройств (например, сканеров штрих-кодов, печатающих устройств, устройств (систем, модулей) для определения габаритных размеров).

Панель оператора, УОАД (электронные устройства), устройства питания и коммутации размещены в электрическом шкафу (стойке) или пульте управления.

Сигнальные кабели датчиков подаются в УОАД через соединительную коробку.

Средства измерений выпускаются в четырех модификациях, отличающихся метрологическими и техническими характеристиками в соответствии с таблицами 2, 3.

Модификации средства измерений имеют обозначение вида:

ТВС-[Мах]

где:

Max: максимальная нагрузка, кг: 1500; 3000; 4500 или 6000.

Внешний вид средства измерений представлен на рисунке 1.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Рисунок 1 — Общий вид средства измерений (пример исполнения с размещением электронных устройств, устройств питания и коммутации в пульте управления)

Внешний вид УОАД и схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru
Приказ Росстандарта №28 от 11.01.2023, https://oei-analitika.ru

Разрушаемая наклейка, закрывающая доступ к разъемам сигнальных кабелей (кабелей питания) и предотвращающая несанкционированный доступ для замены УОАД

Рисунок 2 — Общий вид УОАД и схема пломбировки от несанкционированного доступа

На маркировочной табличке средства измерений указываются следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- обозначение модификации;

- знак утверждения типа;

- действительная цена деления шкалы;

- заводской (серийный) номер весов;

  • - максимальная нагрузка Мах;

  • - минимальная нагрузка Min.

Заводской номер наносится методом гравировки на маркировочную табличку в виде буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского и кириллического алфавитов.

Пример маркировочной таблички представлен на рисунке 3.

scamatic

SCANNING

MEASUREMENT              \__

AUTOMATION

\ ООО «СКАМАТИК»

Эу    Т. 7 (499) 500 9689

Наименование:

Устройство весоизмерительное автоматическое ТВС

Обозначение типа (модификация):

ТВС - 6000

Заводской номер:

ТВС6000-Д-01

Максимальная нагрузка (Max), кг:

6000

Минимальная нагрузка (Min), кг:

40

Действительная цена деления (шкалы), кг:

2

Диапазон температур, рабочий:

От 0 С до +40 С

Дата выпуска

20.05.20

Номер ТУ:

ТУ 28.99.39-001-20590179-2017

Рисунок 3 - Пример маркировочной таблички

Знак поверки наносится на свидетельство о поверке (если применимо, в соответствии с действующим законодательством).

Программное обеспечение

Метрологически значимая часть программного обеспечения (далее — ПО) средства измерений является встроенной, хранится в энергонезависимом запоминающем устройстве УОАД.

Функциональная часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве панели оператора.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам настройки и регулировки средства измерений, а также измерительной информации используются следующие средства:

  • - «TAC counter» — несбрасываемый счетчик событий настройки метрологически значимых параметров УОАД;

  • - «CAL counter» — несбрасываемый счетчик событий регулировки УОАД.

Для защиты от несанкционированного доступа к функциональной части ПО, параметрам настройки, а также измерительной информации, используется:

  • -  невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования изготовителя и без изменения его идентификационных данных;

  • - разграничение прав доступа к режимам работы средства измерений с помощью пароля.

Идентификационными признаками ПО служат номер версии ПО и цифровой идентификатор ПО, которые доступны для просмотра при включении УОАД. Идентификационные данные функциональной части ПО доступны для просмотра при работе средства измерений в пункте меню «О программе».

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077—2014.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПО УОАД

функциональное ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.96

1.0.0.1

Цифровой идентификатор ПО

AEA7-b382

Метрологические и технические характеристики

Таблица 2 — Метрологические характеристики

Наименование характеристики

Значение

ТВС-1500

ТВС-3000

ТВС-4500

ТВС-6000

Максимальная нагрузка, Max, кг

1500

3000

4500

6000

Минимальная нагрузка, Min, г

10

20

40

40

Цена деления шкалы (d), кг

0,5

1

2

2

Пределы допускаемой абсолютной погрешности, кг, при нагрузке m, выраженной через цену деления d (в том числе после задействования устройства тарирования):

от Min до 500d включ.

±1

±2

±4

±4

св. 500d до 2000d включ.

±1,5

±3

±6

±6

св. 2000d до Мах включ.

±2

±4

±8

±8

Таблица 3 — Основные технические характеристики

Наименование характеристики

Значение

ТВС-1500

ТВС-3000

ТВС-4500

ТВС-6000

Диапазон выборки массы тары (в статическом режиме, при наличии устройства тарирования), не более

100 % Max

Точность устройства установки показаний на нуль, в том числе при работе устройства выборки массы тары

±0,25^

Диапазон предварительного задания массы тары, не более

100 % Max

Скорость движения ленты конвейера взвешивания (v), м/мин, не более

12

12

12

12

Параметры электрического питания от сети переменного тока: напряжение, В частота, Г ц

от 187 до 242

от 49 до 51

Напряжение питания УОАД от источника постоянного тока, В

от 18 до 34,2

Габаритные размеры средства измерений, мм, не более

  • - высота

  • - ширина

  • - длина

1500

3000

10000

Масса средства измерений, кг, не более

3000

Условия эксплуатации:

  • - температура окружающей среды, оС

  • - относительная влажность (без конденсации влаги), %, не более

от -10 до +40

80

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом гравировки (или с помощью наклейки), а также на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 — Комплектность средства измерений

Наименование

Обозначение

Количество

Устройство весоизмерительное автоматическое ТВС

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 204-03-2020 c

изменением № 1

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Инструкция по эксплуатации» документа «Устройства весоизмерительные автоматические ТВС. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.99.39-001-20590179-2017 «Устройства весоизмерительные автоматические ТВС. Технические условия».

Изготовители

Общество с ограниченной ответственностью «СКАМАТИК» (ООО «СКАМАТИК») ИНН 7701377400

Юридический адрес: 107078, г. Москва, пер. Харитоньевский Б., д. 21. строение. 4 Адрес места осуществления деятельности: 107078, г. Москва, пер. Харитоньевский Б., д. 21, стр. 4

Телефон/факс: (499) 50-09-689

Адрес в Интернет: scamatic.ru

Адрес электронной почты: info@scamatic.ru

Общество с ограниченной ответственностью «СКС» (ООО «СКС») ИНН 7728376996

Юридический адрес: 117342, г. Москва, ул. Бутлерова, дом 17б, ЭТ 2 пом. XI, комн. 58Я Адрес места осуществления деятельности: 117342, г. Москва, ул. Бутлерова, дом 17б, эт. 2 пом. XI, комн. 58Я

Телефон/факс: (499) 500 96 89

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
