ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители комбинированные Saveris 2
Назначение средства измеренийИзмерители комбинированные Saveris 2 предназначены измерений температуры и относительной влажности воздуха.
Описание средства измеренийПринцип действия.
Измерители комбинированные Saveris 2 состоят из электронного блока, к которому подключаются первичные преобразователи (датчики). Датчики помещаются в измеряемую среду и преобразуют температуру и влажность в эквивалентный электрический сигнал, поступающий затем в электронный блок. Электронный блок преобразует этот сигнал в форму, удобную для отображения результатов измерений на жидкокристаллическом (ЖК) дисплее электронного блока и передачи их по радиоканалу Wi-Fi в хранилище данных Testo Cloud.
Конструктивно измерители комбинированные Saveris 2 выпускаются в пластмассовых прямоугольных корпусах с дисплеем и с встроенными внутрь прибора или с внешними подключаемыми датчиками.
Общий вид измерителей комбинированных Saveris 2 показан на рисунках 1,2.
На рисунке 2 б) показан общий вид модификации Н1, выпускаемой с 2017 г.
а)Т1 б)Т2 в)ТЗ
Рисунок 1

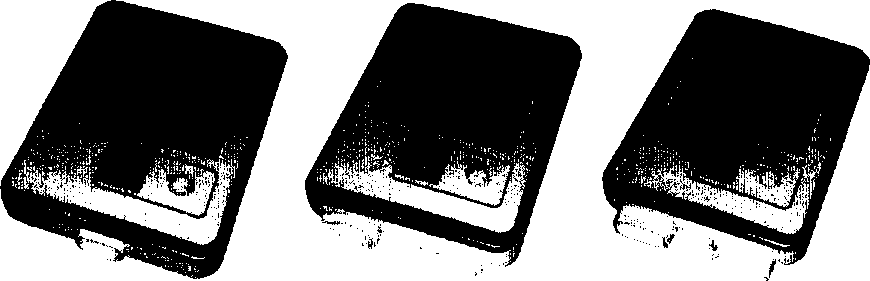

Рисунок 1 - Общий вид измерителей комбинированных Saveris 2 модификаций Т1, Т2, ТЗ
a) Hl б) Hl в) Н2

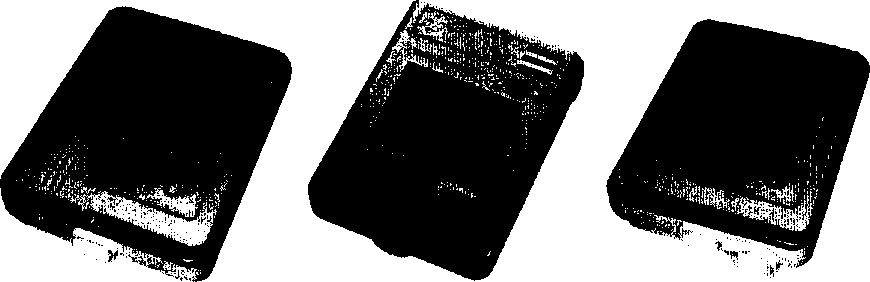

Рисунок 2 - Общий вид измерителей комбинированных Saveris 2 модификаций Hl, Н2
Измерители температуры и относительной влажности комбинированные Saveris 2 имеют различные модификации и назначение:
-
- измерители комбинированные Saveris 2 Tl, Saveris 2 Т2, Saveris 2 ТЗ предназначены для измерений температуры внешними подключаемыми или встроенными датчиками;
-
- измерители комбинированные Saveris 2 Hl, Saveris 2 Н2 предназначены для измерений температуры и относительной влажности внешними подключаемыми или встроенными датчиками.
Электронный блок приборов размещается в неразборной части корпуса измерителей комбинированных Saveris 2 и недоступен пользователю.
Программное обеспечениеВнутреннее (встроенное) программное обеспечение (ПО), устанавливается при изготовлении измерителей и не имеет возможности считывания и модификации.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -высокий по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические характеристики измерителей комбинированных Saveris 2 складываются исходя из характеристик электронного блока и соответствующего датчика.
Метрологические характеристики измерителей комбинированных Saveris 2 приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики электронного блока (без датчиков) и электронного блока с встроенным датчиком измерителей комбинированных Saveris 2 при измерении температуры
|
Модификация электронного блока Saveris 2 |
Диапазон измерений температуры, °C |
Пределы допускаемой абсолютной погрешности измерений, °C |
|
1 |
2 |
3 |
|
Т1 (с встроенным датчиком NTC) |
от -20 до +50 |
±0,4 (от -20 до +30 вкл.) ±0,8 (ост. диапазон) |
|
Т2 (для двух внешних подключаемых датчиков NTC) |
от -50 до +150 |
±0,2 (от -25 до +70 вкл.) ±0,8 (ост. диапазон) |
|
1 |
2 |
3 | |
|
ТЗ (для двух внешних подключаемых датчиков) |
преобразователей термоэлектрических тип К |
от -195 до +1350 |
±0,3 (от -60 до +60 вкл.) ±(0,5 + 0,005 • |t|) (ост. диапазон) |
|
преобразователей термоэлектрических тип Т |
от -200 до +400 | ||
|
преобразователей термоэлектрических тип J |
от-100 до+750 | ||
|
Н1 (с встроенным датчиком NTC) |
от -20 до +50 |
±0,4 (от -20 до +30 вкл.) ±0,8 (ост. диапазон) | |
|
Н2 (для внешнего подключаемого датчика) |
термопреобразователя NTC |
от -30 до +70 |
±0,4 (от -20 до +30 вкл.) ±0,8 (ост. диапазон) |
Таблица 2 - Метрологические характеристики измерителей комбинированных Saveris 2 при измерении относительной влажности
|
Модификация электронного блока Saveris 2 |
Диапазон измерений относительной влажности, % |
Пределы допускаемой абсолютной погрешности измерений, %ОВ |
|
Hl (с встроенным датчиком влажности) |
от 5 до 95 |
±2 (от 10 до 90) ±3 (ост. диапазон) |
|
Н2 (с внешним подключаемым датчиком влажности) |
Таблица 3 - Метрологические характеристики внешних подключаемых датчиков
|
Тип подключаемого датчика |
Диапазон измерений температуры*, °C |
Пределы допускаемой погрешности измерений температуры |
|
1 |
2 |
3 |
|
Погружные и воздушные датчики | ||
|
Преобразователи термоэлектрические тип К |
от -40 до+1000 |
класс 1,2 (ГОСТ Р 8.585-2001) |
|
от -200 до +40 |
класс 3 (ГОСТ Р 8.585-2001) | |
|
Преобразователи термоэлектрические тип Т |
от -40 до +350 |
класс 1, 2 (ГОСТ Р 8.585-2001) |
|
Преобразователи термоэлектрические тип J |
от -40 до +750 |
класс 1 (ГОСТ Р 8.585-2001) |
|
Термопреобразователи сопротивления NTC |
от -50 до +150 |
±0,4 °C (от -50 до -25 °C вкл.) ±0,2 °C (св. -25 до +75 °C вкл.) ±0,4 °C (св. 75 до 100 °C) ±0,5 % от изм.знач.(св. 100 °C) |
|
1оверхностные датчики | ||
|
Преобразователи термоэлектрические тип К (в зависимости от исполнения):
|
от - 40 до + 400 от - 40 до + 300 от - 40 до + 600 |
класс 2 (ГОСТ Р 8.585-2001) класс 2 (ГОСТ Р 8.585-2001) ±5 °C (до 100 °C вкл.) ±5 % от изм. знач. (св. 100 °C) |
|
1 |
2 |
3 |
|
Преобразователи термоэлектрические тип Т (в зависимости от исполнения):
|
от - 40 до + 350 |
класс 2 (ГОСТ Р 8.585-2001) ±5 °C (до 100 °C вкл.) ±5 % от изм. знач. (св. 100 °C) |
|
Термопреобразователи сопротивления NTC |
от - 50 до + 150 |
±10 °C (до 100 °C вкл.) ±10 % от изм. знач.(св. 100 °C) |
|
* - В таблице указан максимальный диапазон. Для конкретного датчика диапазон зависит от конструктивного исполнения. | ||
Допускаемая погрешность измерений температуры измерителей комбинированных Saveris 2 модификаций Т1 и Н1 определяется по таблице 1.
Допускаемая погрешность измерений температуры измерителей комбинированных Saveris 2 модификаций Т2, ТЗ и Н2 определяется алгебраической суммой значений погрешностей электронного блока (таблица 1) и подключаемого внешнего датчика (таблица 3).
|
Таблица 4 - Технические характеристики измерителей комбинированных Saveris 2 | |||||
|
Модификация Testo Saveris 2 |
Температура эксплуатации, °C |
Питание |
Габаритные размеры, мм, не более |
Масса, кг, не более |
Температура хранения и транспортировки, °C |
|
Т1,Т2, ТЗ |
от -20 до +50 |
4 батарейки |
95x75x30,5 |
0,24 |
от -40 до +70 |
|
Н1,Н2 |
типа АА | ||||
наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе электронного блока измерителей комбинированных Saveris 2.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Кол-во, шт. |
Примечание |
|
Измеритель комбинированный Saveris 2 |
1 |
Модификация в соответствие с заказом |
|
Элементы питания |
4 | |
|
Датчик |
По заказу | |
|
Руководство по эксплуатации с методикой поверки |
1 | |
|
Методика поверки |
1 |
осуществляется по документу МП РТ 2200-2014 «ГСИ. Измерители комбинированные Saveris 2. Методика поверки», утверждённому ФБУ «Ростест-Москва» - 30.05.15г.
Таблица 6 - Основные средства поверки
|
Наименование средств поверки |
Характеристики |
|
1 |
2 |
|
Калибратор температуры поверхностный КТП-1 |
диапазон воспроизведения температуры от +40 до +600 °C, предел допускаемой абсолютной погрешности воспроизведения температуры At = ±(0,2+0,003 *(t-40)) °C |
|
Калибратор температуры поверхностный КТП-2 |
диапазон воспроизведения температуры от -40 до +140 °C, предел допускаемой абсолютной погрешности воспроизведения температуры At = ±(0,2+0,003 • |t|) °C |
|
Термостаты переливные прецизионные ТПП-1 |
диапазон воспроизведения температуры от -75 до +300 °C, нестабильность поддержания температуры не более ±0,02 °C, |
|
Калибратор температуры СТС-1200А |
диапазон воспроизведения температуры от +300 до +1200 °C, предел допускаемой абсолютной погрешности воспроизведения температуры At = ±2 °C, нестабильность поддержания температуры не более ±0,1 °C |
|
Калибратор температуры АТС-125В |
диапазон воспроизведения температуры от -90 до +125 °C, предел допускаемой абсолютной погрешности воспроизведения температуры At = ±0,3 °C (с внешним эталонным термометром At == ±0,06 °C), нестабильность поддержания температуры не более ±0,03 °C |
|
Калибратор температуры АТС-650В |
диапазон воспроизведения температуры от +50 до +650 °C; предел допускаемой абсолютной погрешности воспроизведения температуры At = ±0,35 °C (с внешним эталонным термометром At = ±0,11 °C), нестабильность поддержания температуры не более ±0,02 °C |
|
Термометр сопротивления эталонный |
диапазон измерений температуры от -70 до +300 °C, 3 разряд |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям комбинированным Saveris 2ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.547-2009 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Техническая документация изготовителя Testo AG, Германия
