ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные типа «Т»-ГЗУ-М

Установки измерительные типа «Т»-ГЗУ-М (далее - установки) предназначены для измерений массового расхода и массы скважинной жидкости, массового расхода и массы нефти без учета воды, объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.

По принципу измерения, установки делятся на два типа: сепарационные и бессепарационные.

Принцип действия сепарационных установок основан на измерениях счетчиками-расходомерами параметров потока продукции нефтяной скважины. При подаче на вход установок продукции нефтяной скважины (нефтегазоводяной смеси) обеспечивается либо попеременное наполнение и опорожнение сепаратора жидкостью, либо постоянное истечение жидкости с поддержанием в сепараторе постоянного уровня. При этом расходомеры-счетчики жидкости и газа регистрируют текущие значения измеряемых параметров расхода, массы и объема. Влагомер регистрирует текущее содержание воды в жидкости (содержание воды в скважинной жидкости может также определяться лабораторным или расчетным методом).

Принцип действия бессепарационные установок основан на прямом измерении параметров скважной жидкости многофазными расходомерами или счетчиками жидкости ЭМИС-МЕРА 300.

Контроллер обрабатывает информацию от средств измерений, отображает ее на дисплее и выдает информацию на интерфейсный выход согласно протоколу обмена.

В состав установок входят:

• - блок технологический (далее - БТ);

• - блок аппаратурный (далее - БА).

БТ предназначен для размещения, укрытия и обеспечения условий для нормальной работы средств измерений и установленного в нем, технологического оборудования:

• - счетчиков-расходомеров массовых Micro Motion модификаций R, F, CMF (тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № (далее - Регистрационный №) № 45115-16 и № 71393-18, далее - Micro Motion), или расходомеров-счетчиков массовых кориолисовых «ROTAMASS», модели RC (Регистрационный № 75394-19, далее - «ROTAMASS»), или расходомеров массовых «Promass» (Регистрационный № 15201-11 и № 57484-14 и 68358-17, далее - «Promass»), или счетчиков-расходомеров массовых СКАТ-С (Регистрационный № 75514-19, далее - СКАТ), или счетчиков-расходомеров массовых «ЭМИС-МАСС 260» (Регистрационный № 77657-20, далее - ЭМИС-МАСС), или счетчиков-расходомеров массовых ЭЛМЕТРО-Фломак (Регистрационный № 47266-16, далее - ЭЛМЕТРО-Фломак), или счетчиков-расходомеров массовых МИР (Регистрационный № 68584-17, далее -МИР), или счетчиков-расходомеров массовых OPTIMASS x400 (Регистрационный № 53804-13 и № 77658-20, далее - OPTIMASS), или счетчиков-расходомеров массовых Штрай-Масс

(Регистрационный № 70629-18, далее - Штрай-Масс), или расходомеров многофазных РМФ (Регистрационный № 67947-17, далее - РМФ), или расходомеров многофазных Roxar MPFM 2600 (Регистрационный № 60272-15, далее Roxar), или расходомеров многофазных Pietro Fiorentini (Регистрационный № 74242-19, далее PF), или счетчиков жидкости ДЕБИТ-2 (Регистрационный № 75258-19, далее - ДЕБИТ), или счетчиков турбинных ТОР (Регистрационный № 64594-16, далее -ТОР), или счетчиков турбинных ТОР-Т (Регистрационный № 34071-17, далее - ТОР-Т), или счетчиков количества жидкости ЭМИС-МЕРА 300 (Регистрационный № 65918-16, далее ЭМИС-МЕРА);

• - счетчиков газа вихревых СВГ (Регистрационный № 13489-13, далее - СВГ), датчиков расхода газа ДРГ.М (Регистрационный № 26256-06, далее - ДРГ.М), или расходомеров-счетчиков газа ультразвуковых ЭЛМЕТРО-Флоус (ДРУ) (Регистрационный № 73894-19, далее -ДРУ), или преобразователей расхода вихревых ЭМИС-ВИХРЬ 200 (Регистрационный № 4277514, далее - ЭМИС-ВИХРЬ), или расходомеров-счетчиков вихревых ЭРВИП.НТ (Регистрационный № 60269-15, далее - ЭРВИП.НТ);

• - измерителя обводненности Red Eye® моделей Red Eye® 2G и Red Eye® Multiphase (Регистрационный № 47355-11, далее - Red Eye), или влагомера сырой нефти ВСН-2 (Регистрационный № 24604-12, далее - ВСН-2), или влагомера поточного ВСН-АТ (Регистрационный № 62863-15, далее - ВСН-АТ), или влагомера нефти поточного ПВН-615Ф (Регистрационный № 63101-16, далее - ПВН-615Ф);

• - датчиков давления;

• - датчиков температуры;

• - сепаратора, служащего для сепарации газа от жидкости (скважинной жидкости), оснащенного системой регулирования уровня жидкости (датчика гидростатического давления, поплавка и др.);

• - переключателя скважин многоходового (далее - ПСМ);

• - трубопроводной обвязки, служащей для соединения входов установки с входом сепаратора через ПСМ, и выходов сепаратора (жидкостной и газовой линии) - с выходным коллектором;

• - системы отопления и вентиляции.

БА предназначен для размещения, укрытия и обеспечения условий для нормальной работы устанавливаемого в нем оборудования:

• - контроллера SCADAPack (Регистрационный № 69436-17, далее - SCADAPack), или контроллера программируемого DirectLOGIC (Регистрационный № 65466-16, далее -DirectLOGIC), или контроллера измерительного R-AT-MM (Регистрационный № 61017-15, далее - R-AT-MM), или контроллера измерительного АТ-8000 (Регистрационный № 61018-15, далее - АТ-8000), или систем управления модульных B&R X20 (Регистрационный № 57232-14, далее - B&R), или контроллеров механизированного куста скважин КМКС (Регистрационный № 50210-12, далее - КМКС), или контроллеров измерительных К15 (Регистрационный № 75449-19, далее - К15);

• - шкафа силового для питания установки, систем отопления, освещения и вентиляции;

• - шкафа вторичного оборудования (с газоанализатором и охранно-пожарной сигнализацией). Установки имеют модификации, указанные в таблице 1.

Таблица 1 - Модификации установок

Продолжение таблицы 1

В зависимости от модификации, установки обеспечивают:

• - прямые измерения массового расхода и массы скважинной жидкости;

• - прямые и косвенные измерения объемного расхода и объема газа, выделившегося в результате сепарации, с приведением к стандартным условиям;

• - прямые и косвенные измерения объемной доли воды в скважинной жидкости;

• - косвенные измерения массового расхода и массы сепарированной нефти без учета воды.

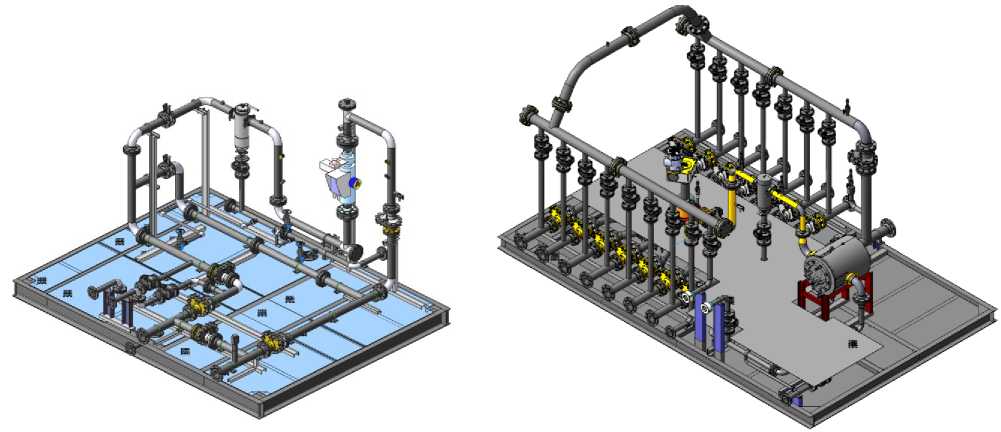

Общий вид установок представлен на рисунке 1.

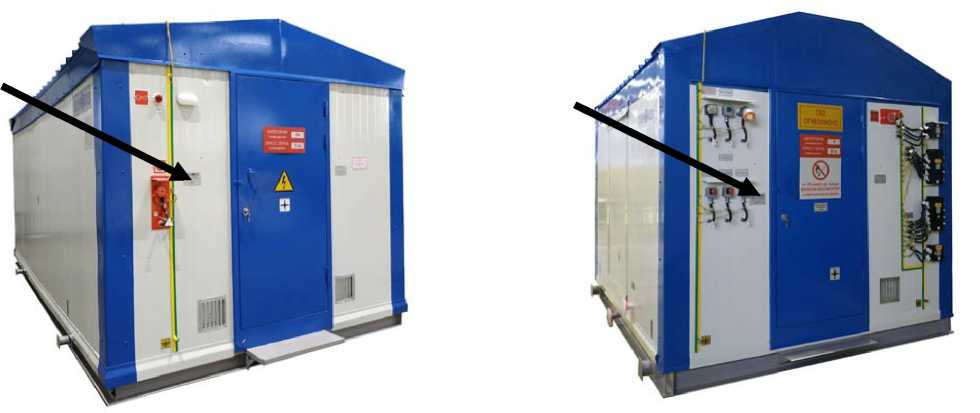

Заводской (серийный) номер установок наносится ударным методом на таблички, которые крепятся снаружи на блок-боксы БА и БТ. Места расположения табличек с заводскими (серийными) номерами показаны на рисунке 2.

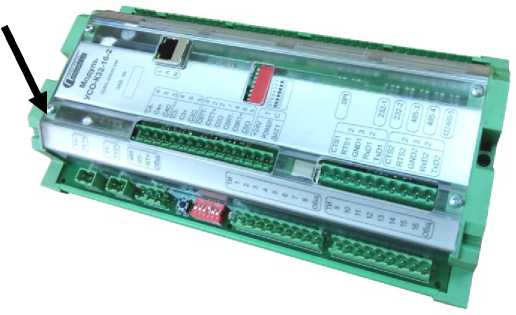

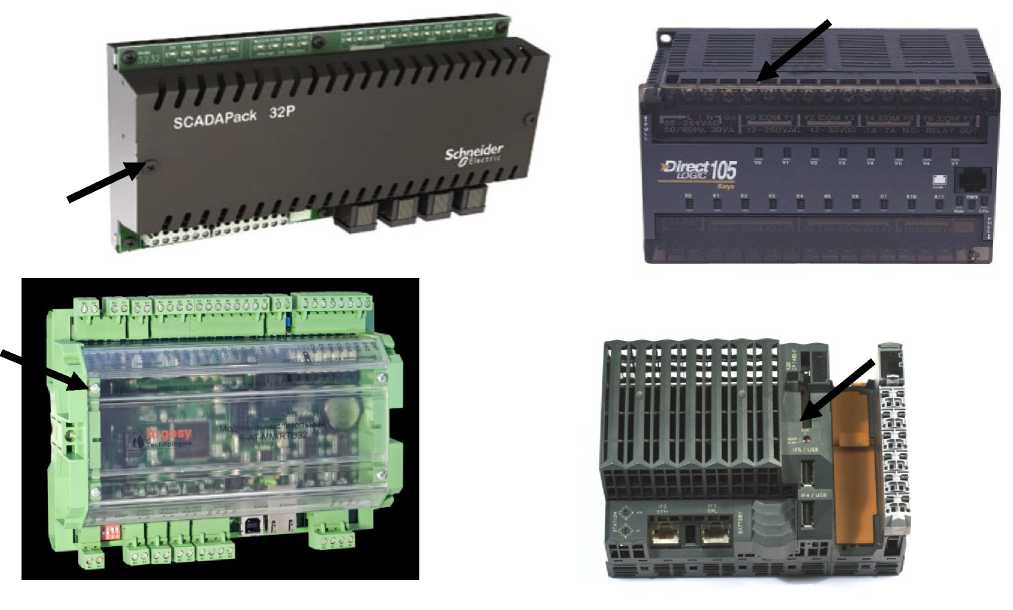

Схема пломбировки от несанкционированного доступа, обозначение нанесения пломб или наклеек в места, указанные стрелками на рисунке 3.

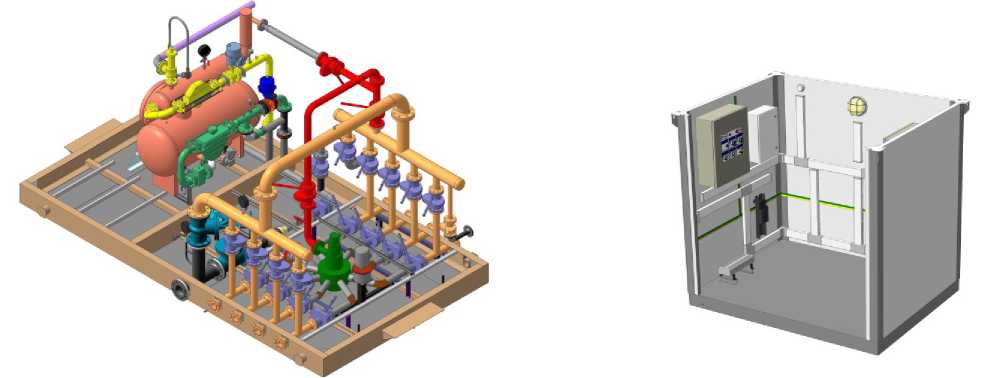

Блок технологический бессепарационного типа на базе многофазного расходомера Блок технологический бессепарационного типа на базе расходомера ЭМИС-МЕРА 300

Рисунок 2 - Схема нанесения заводских (серийных) номеров

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение нанесения пломб или наклеек

Знак поверки наносится на свидетельство о поверке установок в виде оттиска поверительного клейма или наклейки.

Программное обеспечение

Программное обеспечение установок обеспечивает сбор, учет, хранение и передачу информации о количестве извлекаемых из недр нефти и нефтяного газа и их параметров. Система контроля и управления состоит из контроллера и сенсорной ЖК панели установленных в шкафу управления.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных. ПО на метрологические характеристики установок влияние не оказывает.

Идентификационные данные программного обеспечения (далее - ПО) установок приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Метрологические и технические характеристики

Метрологические и основные технические характеристики установок приведены в таблице 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

Лист № 8 Всего листов 8 наносится в центр титульных листов паспорта и руководства по эксплуатации установок типографическим способом, на табличках БТ и БА - методом гравировки.

Комплектность средства измерений

Комплект поставки установок измерительных типа «Т»-ГЗУ-М приведен в таблице 5. Таблица 5 - Комплект поставки установок измерительных типа «Т»-ГЗУ-М

приведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных типа «Т»-ГЗУ-М»

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ТУ 3667-014-49652808-2009 Установки измерительные типа «Т»-ГЗУ-М. Технические условия

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1678

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
