Приложение к свидетельству №_____ Лист № 1

об утверждении типа средств измерений Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные ОЗНА-Агидель (далее - установки) предназначены для измерений массы, объема, плотности, температуры и избыточного давления светлых и темных нефтепродуктов, нефти, скважинной жидкости, растворов кислот, солей и других жидкостей при наливе автомобильных и железнодорожных цистерн, а также при наливе в топливные баки большегрузной техники.

Принцип действия установок основан на прямом методе измерений массы, объема, плотности, температуры и избыточного давления жидкости с помощью средств измерений, входящих в состав установок, и обработки полученных результатов блоком измерения и обработки информации.

Установки измерительные ОЗНА-Агидель собраны на раме и состоят из средств измерений массы, объема, температуры, плотности жидкости, объемной доли воды (опционально, для установок с каналом измерений массы нефти обезвоженной), вспомогательных датчиков и сигнализаторов, обеспечивающих технологический режим установок. Для подключения установок к автомобильным или железнодорожным цистернам используются устройства верхнего/нижнего налива.

В качестве средств измерений массы, объема и плотности жидкости применяются счетчики-расходомеры массовые следующих типов: счетчики-расходомеры массовые Micro Motion (регистрационные №№ 71393-18, 45115-16, 45115-10), расходомеры-счетчики массовые OPTIMASS x400 (регистрационный №  53804-13), расходомеры массовые Promass

(модификации Promass 300, Promass 500) (регистрационный № 68358-17), расходомеры массовые Promass модели 83F (регистрационный № 70998-18), расходомеры счетчики массовые кориолисовые ROTAMASS модели RC (регистрационный номер 75394-19), счетчики-расходомеры массовые кориолисовые OVAL модификаций ALTImassType U, ALTImass Type S и ALTImass Type B (регистрационный № 65322-16).

В качестве средств измерений объема применяются счетчики жидкости следующих типов: счетчик жидкости ДЕБИТ-2 (регистрационный № 75258-19), счетчик жидкости СЖ (регистрационный № 59916-15), преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)» (регистрационный № 42775-14).

В качестве средств измерений температуры и давления применяются средства измерений утвержденного типа, обеспечивающие метрологические характеристики, приведенные в таблице 2.

В качестве средств измерений объемной доли воды применятся влагомеры нефти микроволновые МВН-1 (регистрационный номер 63973-16), влагомеры нефти поточные УДВН-1пм (регистрационный № 14557-15), влагомеры поточные моделей L и F

(регистрационный № 56767-14).

Блок измерения и обработки информации реализуется на базе контроллеров измерительных: системы управления модульные B&R X20 (регистрационный № 57232-14), устройства распределенного ввода-вывода SIMATIC ET 200SP (регистрационный № 60344-15), контроллеры измерительные К15 (регистрационный № 75449-19).

Жидкость прокачивается через установку измерительную с помощью насоса.

Насос может устанавливаться на раме установки или отдельной раме, так же предусмотрено использование внешнего насоса. Управление расходом жидкости осуществляется с помощью управляемой запорно-регулирующей арматуры: поворотного

дискового затвора и/или шарового крана и/или электромагнитного клапана, а также с помощью изменения оборотов насоса (опционально).

Поток жидкости подается в сепаратор (газоотделитель), где удаляется свободный газ. Результаты измерений массы, объема, плотности, объемной доли воды передаются в блок измерений и обработки информации по цифровым протоколам HART, MODBUS или по импульсным и/или аналоговым интерфейсам. Результаты измерений температуры и давления передаются в блок измерений и обработки информации по аналоговому интерфейсу или по цифровому протоколу HART в зависимости от исполнения установки.

Блок измерений и обработки информации обеспечивает считывание и обработку информации, поступающей от средств измерений и вспомогательных датчиков, формирование архивов измерений, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и служебной информации в сеть автоматизации технологических процессов предприятия.

Установки имеют различные модификации, отличающиеся диапазонами расходов, пределами погрешностей средств измерений (входящих в состав установок), областью применения, измеряемой средой и климатическим исполнением.

Маркировка установок осуществляется следующим образом:

• 1 - Рабочий диапазон расхода жидкости:

• - 050 - от 1 до 50 т/ч (м^{1 2 3 4}/ч);

• - 100 - от 2 до 100 т/ч (м¹/ч);

• - 150 - от 5 до 150 т/ч (м¹/ч);

• - 200 - от 10 до 200 т/ч (м¹/ч);

• - 250 - от 15 до 250 т/ч (м¹/ч);

• - 300 - от 15 до 300 т/ч (м¹/ч);

• - 350 - от 17 до 350 т/ч (м¹/ч);

• - 500 - от 20 до 500 т/ч (м¹/ч).

• 2 - пределы относительной погрешности измерений массы и объема жидкости

  Значение	Погрешность измерений массы	Погрешность измерений объема
  015	±0,15 %	±0,15 %
  025	±0,25 %	±0,25 %
  200	не нормируется	±2 %

• - НБН - нефть (скважинная жидкость), без измерений объемной доли воды;

• - ННВ - нефть (скважинная жидкость), с измерением объемной доли воды с помощью влагомера;

• - ННК - нефть (скважинная жидкость), с измерением объемной доли воды косвенным методом;

• - ХАЖ - кислоты, спирты, солевые растворы, реагенты;

• - ВПТ - вода питьевая или техническая.

• 7 - климатическое исполнение

• - У1, У2, УХЛ1, УХЛ2, ХЛ1 или ХЛ2 (в соответствии с ГОСТ 15150-69).

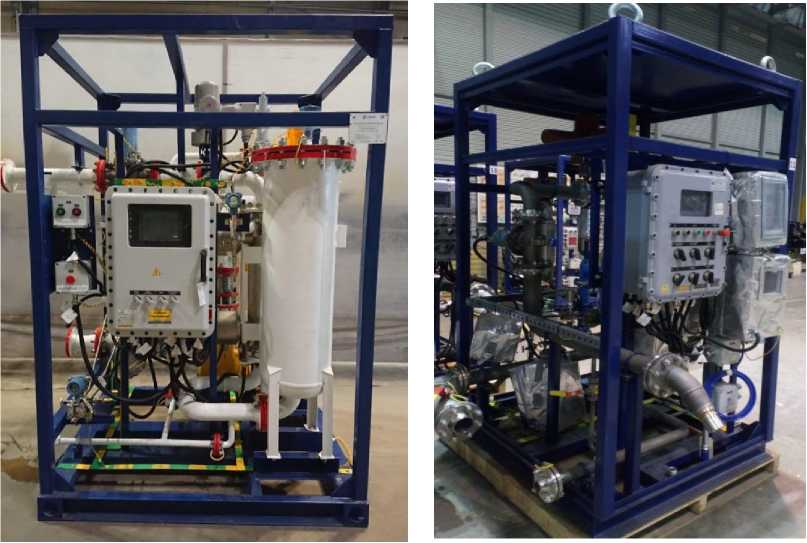

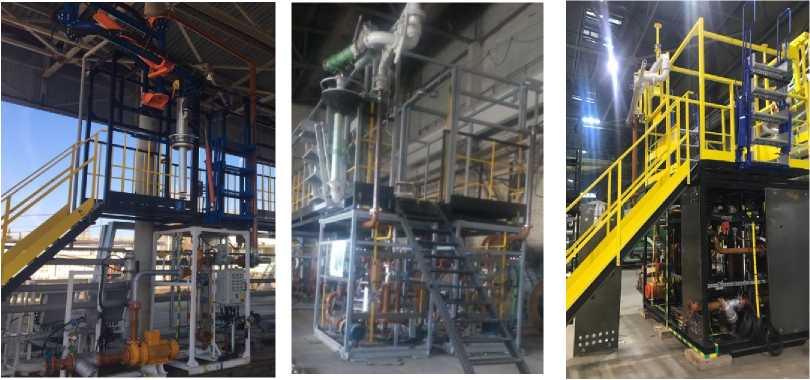

Общий вид установок представлен на рисунке 1.

Рисунок 1 - Общий вид установок измерительных «ОЗНА-Агидель»

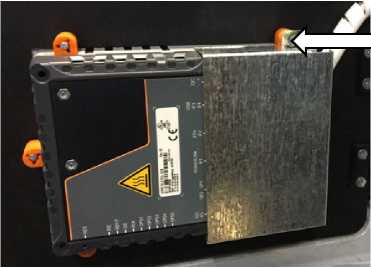

Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения средств измерений массы, объема и плотности установки, с нанесением знака поверки на пломбу, а также давлением на специальную мастику, расположенную в чашечке винта крепления закрывающей пластины контроллера, с нанесением знака поверки на мастику. Средства измерений избыточного давления, температуры и объемной доли воды, входящие в состав установки, пломбируются в соответствии с описанием типа на конкретное средство измерений.

Места нанесения знаков поверки на фланцевые соединения средств измерений массы, объема и плотности, и чашечку винта крепления закрывающей пластины контроллера установок приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знаков на фланцевые соединения средств измерений массы, объема и плотности, и чашечку винта крепления закрывающей пластины контроллера установок

Программное обеспечение установок встроенное.

Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, расчет температуры, плотности измеряемой среды (усредненных за время измерения) и объема партии измеряемой жидкости, приведенного к стандартным условиям (температура плюс 15 °С (или 20°С), избыточное давление 0 кПа), формирование отчетов измерений, управление процессом измерений, и передача результатов измерений через интерфейсы связи. Результаты измерений объема и плотности нефтепродуктов приводятся к температуре плюс 15 °С (или 20°С) и избыточного давлению 0 кПа согласно Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программы и таблицы приведения».

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «средний» в соответствии с

Р 50.2.077-2014.

Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку, закрепленную на раме установки методом лазерной маркировки или аппликацией, а также в верхней части по центру титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 1041-1-2019 «ГСИ. Инструкция. Установки измерительные ОЗНА-Агидель. Методика поверки» утвержденному ФГУП «ВНИИР» 29.08.2019 г.

Основные средства поверки:

• - вторичный эталон согласно ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 № 256;

• - рабочий эталон единицы массы 3-го разряда (весы) согласно ГПС, утвержденной приказом Росстандарта от 29.12.2018 №2818;

• - рабочий эталон единицы объема жидкости 2 разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256;

• - рабочий эталон единицы плотности 1-го разряда в соответствии с ГОСТ 8.024-2002 в диапазоне значений от 600 до 1200 кг/м³.

• - термометр цифровой малогабаритный ТЦМ 9410 с типом термопреобразователя ТЦЦ 01-180 (регистрационный номер 68355-17) с диапазоном измерений, соответствующим диапазону температур измеряемой среды;

• - измеритель влажности и температуры ИВТМ-7 (регистрационный номер 15500-12), диапазон измерений температуры, соответствующем температуре окружающей среды при проведении поверки, с пределами допускаемой абсолютной погрешности по каналу температуры ±0,2 °С, диапазон измерений влажности от 0 до 99 % с пределами допускаемой основной абсолютной погрешности по каналу относительной влажности ±2 %, диапазон измерений давления от 84 до 106 кПа с пределами допускаемой абсолютной погрешности по каналу атмосферного давления ±0,5 кПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также на свинцовые (пластмассовые) пломбы и на специальную мастику, установленные в соответствии с рисунком 2.

приведены в документе «ГСИ. Масса нефтегазоводяной смеси, нефти и нефтепродуктов. Методика измерений с применением установок измерительных ОЗНА-Агидель. производства ООО «НПП ОЗНА-Инжиниринг»

(Свидетельство об аттестации методики измерений №  01.00257-2013 /14309 - 19

от 14.11.2019 г., выдано ФГУП «ВНИИР»).

Приказ Минэнерго России от 15 марта 2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости

ГОСТ 8.024-2002 Государственная система  обеспечения единства измерений.

Государственная поверочная схема для средств измерений плотности

ГОСТ 8.558-2009 Государственная система  обеспечения единства измерений.

Государственная поверочная схема средств измерений температуры

ТУ 28.99.39-018-15301121-2018 Установки      измерительные      ОЗНА-Агидель.

Технические условия

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, г. Уфа, улица Менделеева, 205, корп. А, эт. 1.

Телефон: +7(347) 292-79-10, факс: +7(347) 292-79-15

Web-сайт: www.ozna.ru

E-mail: ozna-eng@ozna.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

¹

- область применения установки

• - АН - налив в автомобильные цистерны;

• - ТБ - налив в топливные баки большегрузной техники;

• - ЖН - налив в железнодорожные цистерны.

²

- пределы допускаемой абсолютной погрешности измерений температуры жидкости

• - Т1 - ±0,5 °С;

- Т2 - ±1,0 °С.

³

- пределы допускаемой абсолютной погрешности измерений плотности жидкости

• - П1 - ±0,5 кг/м¹;

• - П2 - ±1,0 кг/м¹;

• - ПН - не нормируется.

⁴

- измеряемая среда

• - СНП- светлые нефтепродукты;

• - ТНП - темные нефтепродукты;
