МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

15 февраля 2018 г.                                         №    334

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 57009 «Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО НПП «ЭЛЕМЕР» от 23 октября 2017 г. № Э-545/17 и № Э-566/17 приказываю:

• 1. Внести изменения в описание типа на преобразователи давления

эталонные ПДЭ-020,  ПДЭ-020И, зарегистрированные в Федеральном

информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58668-14, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу НКГЖ.406233.015-03МП «Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И. Методика поверки» с изменением № 1 и распространить его действие на преобразователи давления эталонные ПДЭ-020, ПДЭ-020И, в том числе и на находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 57009

«Преобразователи давления эталонные ПДЭ-020,    ПДЭ-020И»,

зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 58668-14, в связи с заменой документа на поверку.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ ЭГ1

Сертификат: 0OE1O36ECDC011E78QDAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «15» февраля 2018 г. №334

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И

Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (далее - преобразователи) предназначены для измерений и непрерывного преобразования значений абсолютного, избыточного давления жидкостей и газов, а также избыточного давления-разряжения газов в цифровой выходной сигнал.

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.

Преобразователи изготавливаются в виде единой конструкции. Преобразователи имеют две модификации ПДЭ-020 и ПДЭ-020И. В их состав входят: первичный преобразователь, электронное устройство и жидкокристаллический индикатор (для ПДЭ-020И).

Измеряемое давление через защитную разделительную мембрану, предохраняющую чувствительный элемент от воздействия рабочей среды, поступает на измерительную мембрану чувствительного элемента и вызывает ее деформацию. В качестве чувствительного элемента используется пластина поликристаллического кремния с мембраной, на которую нанесены полупроводниковые тензорезисторы, соединенные по мостовой схеме. Деформация мембраны приводит к изменению сопротивления тензорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста первичного преобразователя, пропорциональный измеряемому давлению, поступает на электронное устройство преобразователя для усиления и преобразования в цифровой код значения измеряемого давления.

Для индикации показаний измеренных преобразователями значений давления при эксплуатации можно использовать калибратор давления, либо компьютер, к USB порту которого подключается преобразователь. Для преобразователей ПДЭ-020И значение давления также отображается на индикаторе.

Преобразователи имеют различные модели, перечисленные в таблице 2, модели отличаются видом измеряемого давления (ДИ - избыточное, ДА - абсолютное, ДИВ -избыточное - разрежение) и метрологическими характеристиками.

Преобразователи имеют исполнения:

• • общепромышленное,

• • кислородное,

• • взрывозащищенное.

Преобразователи взрывозащищенного исполнения ПДЭ-020Ех, ПДЭ-020ИЕх имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», и маркировку взрывозащиты:

Щ 0ExiaIICT6 X - для ПДЭ-020Ех;

Щ 0ExiaIIBT6 X - для ПДЭ-020ИЕх.

Для взаимодействия преобразователей с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики преобразователей.

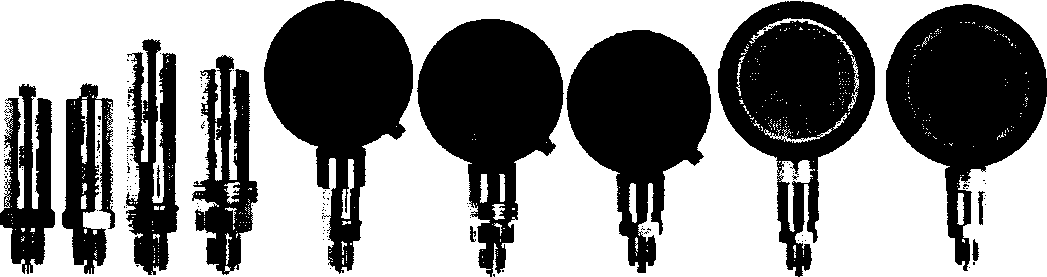

Фотографии общего вида преобразователей представлены на рисунках 1 и 2.

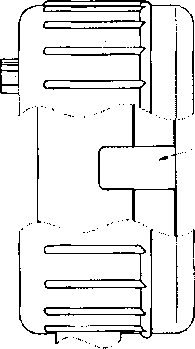

Схемы пломбировки от несанкционированного доступа представлены на рисунках 3 и 4.

Рисунок 2 - Внешний вид преобразователей ПДЭ-020И

место пломбирования

Рисунок 4 - Схема пломбировки от несанкционированного доступа ПДЭ 020И

Внешнее программное обеспечение (ПО), предназначенное для взаимодействия преобразователей с компьютером, не оказывает влияния на метрологические характеристики преобразователей. Внешнее ПО служит для просмотра, изменения параметров конфигурации и получения данных измерения в процессе эксплуатации преобразователей. Конфигурирование включает установку количества измерений для усреднения, количества десятичных знаков, задание обозначения единицы измерения (русское или международное), задание значения давления для включения звуковой сигнализации (зуммера) в пределах 0...100 % от диапазона измерений. ПО также предусматривает возможность выдачи сообщений об уровне заряда батареи или о состоянии активности зуммера преобразователя и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные внешнего программного обеспечения

Обозначения моделей преобразователей, диапазоны измерений давления, пределы допускаемой основной погрешности (у) измерений, а также максимальное давление приведены в таблицах 2, 2.1.

Таблица 2 - Диапазон измерений и пределы допускаемой основной приведенной погрешности

Таблица 2.1 - Пределы допускаемой основной приведенной погрешности

Таблица 3 - Основные технические характеристики

наносится на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса преобразователей - методом шелкографии, непосредственно на корпус преобразователей -методом лазерной гравировки, на руководства по эксплуатации НКГЖ.406233.015-03РЭ, НКГЖ.406233.015-04РЭ - типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу НКГЖ.406233.015-03МП «Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И. Методика поверки» с изменением 1, утвержденному ФГУП «ВНИИМС» 10.11.2017 г.

Основные средства поверки:

• - преобразователь давления измерительный АИР-20/М2 (модель 030), диапазон измерений от 0 до 110 кПа, погрешность измерений 0,1% (регистрационный № 63044-16);

• - рабочие эталоны давления РЭД-6, РЭД-60, диапазон измерений от 0,1 до 60 МПа, пределы допускаемой основной погрешности ±0,005 % от измеряемого давления;

• - манометры грузопоршневые МП-60, МП-600, диапазон измерений от 0,6 до 60 МПа, пределы допускаемой основной погрешности ±0,01 % от измеряемого давления (регистрационный №31703-06);

• - манометр абсолютного давления МПАК-15, диапазон измерений от 0 до 400 кПа, пределы допускаемой погрешности: ±6,65 Па в диапазоне от 0 до 20 кПа, ±13,3 Па в диапазоне от 20 до 133 кПа, ±0,01% от действительного значения измеряемого давления в диапазоне от 133 до 400 кПа (регистрационный № 24971-03);

• - калибратор давления пневматический «Метран-505 Воздух», диапазон измерений от 0,02 до 25 кПа, пределы допускаемой основной погрешности ±0,015 % от действительного значения измеряемого параметра (регистрационный № 42701-09);

• - задатчик разрежения «Метран-503 Воздух», диапазон воспроизводимого давления от минус 0,25 до минус 63 кПа, пределы допускаемой основной погрешности ±0,02 % (регистрационный № 25940-03);

• - калибратор давления пневматический «Метран-504 Воздух», диапазон измерений от 3 до 1000 кПа, пределы допускаемой основной погрешности ±0,01 % от действительного значения измеряемого параметра (регистрационный № 31057-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.

приведены в эксплуатационном документе.

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 -10⁶ Па.

ГОСТ 8.401-80 ГСИ. Классы точности средств измерений. Общие требования.

ТУ 4212-122-13282997-2014. Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И. Технические условия.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НЛП «ЭЛЕМЕР»)

ИНН: 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, проезд 4807, дом 7, строение 1

Юридический адрес:

124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1

Телефон (факс): (495) 925-51-47 ((499) 710-00-01)

Web-сайт: www.elemer.ru

E-mail: elemer@elemer.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон (факс): (495) 437-55-77 ((495) 437-56-66)

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
