50843-12 — Датчики весоизмерительные сжатия
RC3
Датчики весоизмерительные сжатия RC3 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Производитель
ID 7501Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 12 поверок.
- Тип обслуживается как минимум 2 организациями; доля топ-5 организаций составляет 100% объёма поверок.
- Средневзвешенная цена поверки по рынку — 4502 руб., диапазон наблюдаемых цен: 4502–4502 руб.
- В сегменте собственников найдено 2 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 100%.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ФБУ "ПРИОКСКИЙ ЦСМ" | 0 | 4 502,00 | 8 | 2 | 2 017,0 | 364 |
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" | 0 | 4 502,00 | 4 | 2 | 2 017,0 | 364 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| Общество с ограниченной ответственностью "МАРЕВЕН ФУД СЭНТРАЛ" | Юрлица | 8 | 8 | 584 |
| ООО "НьюБио" | Юрлица | 4 | 4 | 877 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| d5605f21-3a65-980e-a465-d8974268e898 | 50843-12 | 2020-05-07 | — | актуальная |
Внешний вид и иллюстрации
Нормативная информация
Знак утверждения типа
Знак утверждения типа наносится на датчик в виде маркировочной наклейки и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Нормативные и технические документы
-
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
-
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3. Техническая документация фирмы «FLINTEC GmbH», Германия.
Поверка
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010. Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %.
Датчики, применяемые в весах, весодозирующих и весоизмерительных устройствах автономной поверке не подлежат.
Изготовитель
фирма «FLINTEC GmbH», Германия
Адрес: FLINTEC GmbH, Bemannsbruch, 9, 74909 Meckesheim, Germany
Tel: +49(0)6226924025
www.flintec.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер в Государственном реестре 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия датчиков основан на преобразовании упругой деформации датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами и массой.
s funtec
I*1” ЯСХ4ЯС4
Ч’«01»Я 1вт

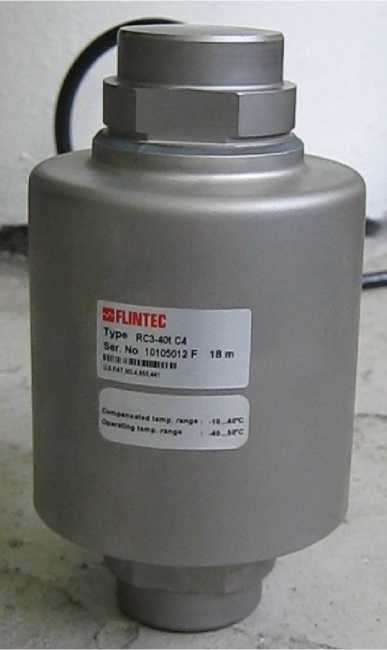

Рис.1. Общий вид датчика
SFLINTEC тУРе RC3-40tC4 s«r. No 10105012 F 18 mNO .4,955,441
Рис. 2 - Маркировка датчика Маркировка датчиков производится на фирменной наклейке, на которой нанесено: - торговая марка изготовителя ;
- модель весоизмерительного датчика;
- серийный номер;
- класс точности по ГОСТ Р 8.726-2010;
- максимальная нагрузка Emax.
Датчик - 1 шт.
Паспорт - 1 экз.
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
|
Нагрузка, кг |
Пределы допускаемой погрешности (mpe), кг |
|
от 0 до 500n включ. |
± 0,35 n |
|
св. 500n до 2000n включ. |
± 0,7 n |
|
св. 2000n |
± 1,05 n |
-
5. Номинальный относительный выходной сигнал, мВ/В........................2 ± 0,1 %
-
6. Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|
-
7. Составляющая погрешности связанная с ползучестью:
-
- за 30 мин, кг, не более...................................................................0,7 mpe
-
- за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe
-
8. Значение входного сопротивления датчиков, Ом................................ 1150 ± 50
-
9. Значение выходного сопротивления датчиков, Ом............................... 1000 ± 2
10. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax) и минимальный поверочный интервал (vmin) приведены в таблице 2.
Таблица 2
|
Максимальное число поверочных интервалов nmax |
1000 |
3000 |
4000 |
|
Максимальная нагрузка, Emax, т |
7,5; 15; 22,5; 30; 40; |
7,5; 15; 22,5; 30; |
7,5; 15; 22,5; 30; |
|
50; 100; 150; 300 |
40; 50 |
40; 50 | |
|
Минимальный поверочный интервал Vmin, кг |
Emax /5000 |
Emax /15000 |
Emax /15000 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
Emax /2000 |
Emax /6000 |
Emax /8000 |
-
11. Условия измерений:
-
- предельные значения температуры, °С.............................. от минус 10 до + 40
-
- относительная влажность, %.............................................................до 96
-
12. Температура эксплуатации и хранения, °С.......................от минус 40 до + 50
-
13. Габаритные размеры и масса датчиков приведены в таблице 3
Таблица 3
|
Максимальная нагрузка (-EmaxX т |
Г абаритные размеры, не более, мм |
Масса, кг, не более | |
|
Длина |
Диаметр | ||
|
7,5; 15; 22,5 |
89 |
65 |
1,5 |
|
30 |
140 |
81 |
3,3 |
|
40 |
150 |
81 |
3,6 |
|
50 |
178 |
99 |
4,5 |
|
100 |
178 |
141,3 |
4,7 |
|
150 |
210 |
165,1 |
8,5 |
|
300 |
280 |
165,1 |
26,5 |
-
14. Напряжение питания, В.............................................................от 5 до 15
-
15. Предел допустимой нагрузки ELim, % от ЕтЯХ...........................................200
-
16. Степень защиты оболочки датчиков по ГОСТ 14254 (МЭК 529-89)... IP68/ 1Р69К
-
17. Вероятность безотказной работы за 2000 ч.............................................0,9
