№1688 от 16.07.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 102141
О продлении срока действия свидетельства № 56475 об утверждении типа на весы бункерные БАС и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1688 от 16.07.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
16 июля 2019 г.
№ 1688
Москва
О продлении срока действия свидетельства № 56475 об утверждении типа на весы бункерные БАС и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «ИнтерВес» от 10 июня 2019 г. № 10/06-1
приказываю:
-
1. Внести изменения в описание типа на весы бункерные БАС, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58076-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства № 56342 об утверждении типа средств измерений «Весы бункерные БАС» на последующие 5 лет.
-
3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
f-------------------------------\
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.С.Голубев
СВЕДЕНИЯ U СЕР'П1ФИКАН. ЗП
Сертификат: 00E1036EE32711E880E9E0071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08,11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2019 г. № 1688
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы бункерные БАС
Назначение средства измеренийВесы бункерные БАС предназначены для измерения массы сыпучих материалов при статическом взвешивании.
Описание средства измеренийКонструктивно весы состоят из следующих основных узлов:
-
- грузоприемного устройства (ГПУ) - весового бункера или грузоприемной емкости иной формы;
-
- рамы с узлами встройки датчиков;
-
- тензорезисторных датчиков (в зависимости от конструкции ГПУ от 3 до 4 шт.);
-
- весоизмерительного прибора.
Соединение электроустройств в цепь выполнено через клеммные коробки и комплект кабелей. Общий вид весов представлен на рисунке 1.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в аналогово-цифровой преобразователь весоизмерительного прибора или шкафа управления, где происходит его дальнейшая обработка в единицы массы.

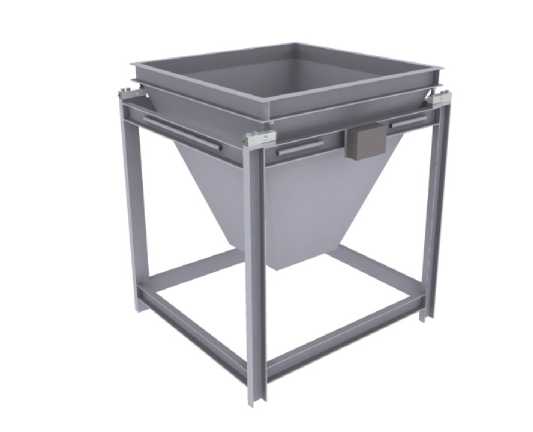

Рисунок 1 - Общий вид весов
В конструкции весов применен весоизмерительный прибор WE2110 (г/реестр №20785-09) или WE2111 (г/реестр №61808-15), пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия, или CI-6000A (г/реестр №50968-12), пр-во ф. «CAS Corporation», Р. Корея, или весоизмерительное оборудование производства ф. «Siemens AG», Германия: модуль многофункциональный SIWAREX FTA/U (госреестр №50385-12), интегрируемый в программируемый логический контроллер SIMATIC S7-300/400 (госреестр №15773-11) в
комплекте или с панелью оператора Siebert модели S102 или ПК с использованием автономного ПО «SIWATOOL».
Таблица 1 - Форма маркировки весов: БАС - Max - [1]
|
позиция |
обозначение |
расшифровка |
|
Max |
0.5; 1; 2; 3; 5; 10; 15; 20; 30; 50; 80 |
Максимальная нагрузка, т |
|
[1] |
RTN HLC С16А RC3 SB2 |
Тип используемых датчиков: RTN: г/реестр №21175-13, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия; HLC: г/реестр №21177-13 пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия; С16А: г/реестр №60480-15, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия; RC3: г/реестр №50843-12, пр-во ф. «Flintec GmbH», Германия; SB2: г/реестр №46027-10, пр-во ф. «Flintec GmbH», Германия |
Схемы пломбирования от несанкционированного доступа представлены на рисунках 2,
3.
WE2111
WE2110
CI-6000A
Рисунок 2 - Схемы пломбирования приборов
SIWAREX U/FTA
■ RS 232
ПК

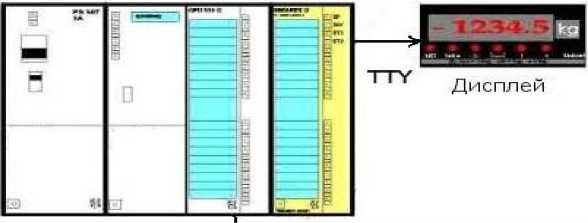

Рисунок 3 - Схема пломбирования шкафа управления
Программное обеспечение
Приборы WE2110, WE2111 и CI-6000A имеют встроенное программное обеспечение (далее ПО). Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.
Защита от несанкционированного доступа к встроенному ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки), а также дополнительным паролем доступа. ПО не может быть модифицировано без нарушения защитной пломбы (наклейки).
Весоизмерительное оборудование производства ф. «Siemens AG», Германия скомпоновано в шкафу управления. ПО СИ представлено встроенным загружаемым ПО весоизмерительного модуля Siwarex U/FTA и автономным ПО «SIWATOOL», выполняющимся на внешней ЭВМ.
ПО модуля SIWAREX FTA/U идентифицируется по номеру версии ПО, который отображается по запросу при помощи автономного ПО «SIWATOOL». Интерфейсные разъёмы, через которые может быть оказано воздействие на загружаемое ПО, расположены внутри шкафа управления. Шкаф закрывается на ключ и пломбируется специальным стикером (рис. 3), без повреждения которого шкаф не открыть. Дополнительно пломба-стикер устанавливается на крышку модуля SIWAREX FTA/U, закрывающую разъем.
Автономное ПО «SIWATOOL» представлено исполняемым файлом ПО «SIWATOOL_U/FTA.exe». Основные функции ПО сводятся к приему по асинхронному последовательному интерфейсу RS-232 результатов измерений, а также:
-
• конфигурирование и юстировка весов;
-
• тестирование свойств весов;
-
• сохранение и печать параметров весов;
-
• регистрация и анализ процессов взвешивания.
ПО «SIWATOOL» представляет из себя интерфейс пользователя для конфигурирования и юстировки весов и отображения фактического веса.
Идентификация ПО «SIWATOOL_U/FTA.exe» осуществляется с использованием контрольной суммы MD5. Дополнительно в окне «About» программы отображается версия ПО.
Таблица 2 - Идентификационные данные ПО
|
Наименование ПО |
Идентификационно е наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
WE2110 |
WE2110 |
P54i |
--* |
-- |
|
WE2111 |
WE2111 |
v1.0x |
--* |
-- |
|
CI-6000 series firmware |
__ |
1.01, 1.02, 1.03 |
--* |
-- |
|
SIWAREX U |
-- |
FW 1.1 |
--* |
-- |
|
SIWAREX FTA |
-- |
FW 1.1 |
--* |
-- |
|
SIWATOOL U |
SIWATOOL_U.exe |
v 2.1.7 |
CEC23A60F1 10E0F20B0F9 2909858270C |
MD5 |
|
SIWATOOL FTA |
SIWATOOL_FTA.exe |
v 2.1.8 |
F3A0D8AE89 3B22AD9A41D C597C135115 |
MD5 |
|
* - Отсутствует, исполняемый код недоступен | ||||
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по
Р 50.2.077-2014; уровень защищенности автономного ПО соответствует среднему уровню по Р 50.2.077-2014.
Метрологические и технические характеристикиКласс точности весов по ГОСТ OIML R 76-1-2011......................................III (средний) Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 3.
Таблица 3 - Метрологические характеристики
|
Мах, т |
Мт, т |
e=d, кг |
n |
Для нагрузки m, т |
mpe, кг |
|
0,5 |
0,004 |
0,2 |
2500 |
0,004 < m < 0,1 |
±0,10 |
|
0,1 < m < 0,4 |
±0,20 | ||||
|
0,4 < m < 0,5 |
±0,30 | ||||
|
1 |
0,01 |
0,5 |
2000 |
0,01 < m < 0,25 |
±0,25 |
|
0,25 < m < 1,0 |
±0,50 | ||||
|
2 |
0,02 |
1 |
2000 |
0,02 < m < 0,5 |
±0,5 |
|
0,5 < m < 2,0 |
±1,0 | ||||
|
3 |
0,02 |
1 |
3000 |
0,02 < m < 0,5 |
±0,5 |
|
0,5 < m < 2,0 |
±1,0 | ||||
|
2,0 < m < 3,0 |
±1,5 | ||||
|
5 |
0,04 |
2 |
2500 |
0,04 < m < 1,0 |
±1,0 |
|
1,0 < m < 4,0 |
±2,0 | ||||
|
4,0 < m < 5,0 |
±3,0 | ||||
|
10 |
0,1 |
5 |
2000 |
0,1 < m < 2,5 |
±2,5 |
|
2,5 < m < 10,0 |
±5,0 | ||||
|
15 |
0,1 |
5 |
3000 |
0,1 < m < 2,5 |
±2,5 |
|
2,5 < m < 10,0 |
±5,0 | ||||
|
10,0 < m < 15,0 |
±7,5 | ||||
|
20 |
0,2 |
10 |
2000 |
0,2 < m < 5,0 |
±5,0 |
|
5,0 < m < 20,0 |
±10,0 | ||||
|
30 |
0,2 |
10 |
3000 |
0,2 < m < 5,0 |
±5,0 |
|
5,0 < m < 20,0 |
±10,0 | ||||
|
20,0 < m < 30,0 |
±15,0 | ||||
|
50 |
0,4 |
20 |
2500 |
0,4 < m < 10,0 |
±10,0 |
|
10,0 < m < 40,0 |
±20,0 | ||||
|
40,0 < m < 50,0 |
±30,0 | ||||
|
80 |
1,0 |
50 |
1600 |
1,0 < m < 25,0 |
±25,0 |
|
25,0 < m < 80,0 |
±50,0 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль...........................±0,25е
Таблица 4 - Технические характеристики весов
|
Наименование характеристики |
Значение |
|
Особый диапазон рабочих температур, °С:
|
от -10 до +40 от -30 до +50 от -30 до +40 от -50 до +50 от -10 до +40 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Параметры электрического питания весов от сети переменного тока: - напряжение, В |
от 187 до 242 |
|
- частота, Гц |
49...51 |
|
Вероятность безотказной работы весов за 2000 часов, не менее |
0,92 |
|
Средний срок службы, лет, не менее |
10 |
Таблица 5 - Перечень весоизмерительных датчиков, применяемых в различных модификациях весов
|
Мах, т |
Тензодатчики RTN (HBM) |
Тензодатчики HLC (HBM) |
Тензодатчики C16A (HBM) |
Тензодатчики RC3 (Flintec) |
Тензодатчики SB2 (Flintec) |
|
0,5 |
+ | ||||
|
1 |
+ |
+ | |||
|
2 |
+ |
+ | |||
|
3 |
+ |
+ | |||
|
5 |
+ |
+ | |||
|
10 |
+ |
+ |
+ |
+ | |
|
15 |
+ |
+ |
+ | ||
|
20 |
+ |
+ |
+ |
+ | |
|
30 |
+ |
+ |
+ |
+ | |
|
50 |
+ |
+ |
+ |
+ | |
|
80 |
+ |
+ |
+ |
+ |
Таблица 6 - Габаритные размеры и масса весов
|
Max, т |
Габаритные размеры (Д x Ш x В), мм, не более |
Масса, кг, не более |
|
0,5 |
1350x1350x2000 |
280 |
|
1 |
1600x1600x2300 |
400 |
|
2 |
1900x1900x2500 |
750 |
|
3, 5 |
2500x2500x4500 |
1500 |
|
10, 15 |
3500x3500x6000 |
5000 |
|
20, 30, 50 |
5000x5000x10000 |
15000 |
|
80 |
7500x7500x18000 |
25000 |
наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 7 - Комплектность весов
|
Наименование |
Количество |
|
1 Весы БАС в сборе |
1 комплект |
|
2 Эксплуатационная документация:
|
1 комплект |
осуществляется по ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.
Основные средства поверки:
рабочие эталоны 4 разряда в соответствии с документом «Государственная поверочная схема для средств измерения массы» - гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов El, Е2, F1, F2, M1, Ml-2, М2, М2-3, M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам бункерным БАСГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерения массы;
Техническая документация изготовителя ИВПС.404432.246.
ИзготовительОбщество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)
ИНН 5408235640
Адрес: Россия, 630090, г. Новосибирск, ул. Кутателадзе, 4г, офис 245
Тел./факс: + 7(383) 363-19-54, 363-36-21
Е-mail: info@interves.ru
Испытательный центрФедеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел.: +7(383) 210-08-14 факс: +7(383) 210-13-60 Е-mail: director@sniim.ru
Аттестат аккредитации ФГУП «СНИИМ» на право проведения испытаний в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
