ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

БЛОК УПРАВЛЕНИЯ

БУ-3

АМВ2.390.039 Д5

с изменением 2

Изготовитель: ПАО “Электромеханика”

Российская Федерация, 440052, г. Пенза, ул. Гоголя, 51/53

Приложение Д (рекомендуемое) Протокол поверки блока управления БУ-ЗПВ

Содержание

• 1   методика поверки БУ-ЗА, БУ-ЗБ

  • 1.1     Операции поверки

  • 1.2     Средства поверки

  • 1.3    Требования безопасности

  • 1.4     Условия поверки

  • 1.5     Подготовка к поверке

  • 1.6     Проведение поверки

    • 1.6.1    Внешний осмотр

    • 1.6.2   Опробование

    • 1.6.3   Проверка метрологических характеристик

  • 1.7     Оформление результатов поверки

• 2   Методика поверки БУ-ЗП, БУ-ЗПА, БУ-ЗПВ

  • 2.1     Операции поверки

  • 2.2     Средства поверки

  • 2.3    Требования безопасности

  • 2.4     Условия поверки

  • 2.5     Подготовка к поверке

  • 2.6     Проведение поверки

    • 2.6.1    Внешний осмотр

    • 2.6.2   Опробование

    • 2.6.3   Проверка метрологических характеристик

  • 2.7    Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Настоящая методика поверки устанавливает методы и средства поверки блока управления БУ-ЗА АМВ2.390.039-02, блока управления БУ-ЗА/1 АМВ2.390.039-03 (далее - БУ-ЗА), блока управления БУ-ЗВ АМВ2.390.039-04 (далее - БУ-ЗВ), блока управления БУ-ЗП ЦАКТ.468332.007 и его исполнений (далее -БУ-ЗП), блока управления БУ-ЗПА ЦАКТ.468332.012 и его исполнений (далее - БУ-ЗПА), блока управления БУ-ЗПВ ЦАКТ.468332.013 и его исполнений (далее - БУ-ЗПВ), предназначенных для сбора информации, поступающей от локомотивных датчиков и системы автоматической сигнализации, преобразования частоты следования электрических импульсов по двум каналам измерения в значения скорости и ускорения движения, преобразования числа импульсов в значения пройденного пути, измерения давления, выдачи полученных результатов на индикацию, регистрацию, сигнализацию, а также их запись в полупроводниковое энергонезависимое запоминающее устройство.

БУ-ЗА, БУ-ЗВ, БУ-ЗП, БУ-ЗПА, БУ-ЗПВ предназначены для круглосуточной работы в составе комплексов средств сбора и регистрации данных КПД и его модификаций с перерывами на профилактическое обслуживание.

Первичная поверка проводится при выпуске БУ-ЗА, БУ-ЗВ, БУ-ЗП, БУ-ЗПА, БУ-ЗПВ из производства и после ремонта, периодическая - в процессе эксплуатации БУ-ЗА, БУ-ЗВ, БУ-ЗП, БУ-ЗПА, БУ-ЗПВ.

Межповерочный интервал - 2 года.

• 1 Методика поверки БУ-ЗА, БУ-ЗВ

1.1 Операции поверки

• 1.1.1  При проведении первичной и периодической поверки должны быть выполнены операции, указанные в таблице 1.1.

1.2 Средства поверки

• 1.2.1  Установка поверочная диагностическая УПДК-4В МФИЛ.411734.001-04 МФИЛ.411734.001 ТУ (далее - УПДК-4В) или УПДК-4Д МФИЛ.411734.001-10 МФИЛ.411734.001 ТУ (далее - УПДК-4Д).

Примечание - Допускается применять другие вновь разработанные или существующие средства измерений, прошедшие поверку и удовлетворяющие по точности требованиям настоящей методики. В этих случаях следует

р БУ      :                              Условия поверки: температура окружающего воздуха,

измеренное перемещение          погрешность измерения

руководствоваться указаниями по технике безопасности и методами проведения работ, изложенными в эксплуатационных документах указанных средств измерений, а также требованиями настоящей методики поверки.

Таблица 1.1

Примечание - При получении отрицательных результатов при проведении той или иной операции возможно прекращение поверки.

1.3 Требования безопасности

• 1.3.1  При проведении поверки БУ-ЗА, БУ-ЗВ должны быть

соблюдены требования безопасности руководства по эксплуатации АМВ2.390.039 РЭ, руководства по эксплуатации АМВ2.390.039-04 РЭ,     руководства по эксплуатации

МФИЛ.411734.001-04 РЭ (Установка поверочная диагностическая УПДК-4В) или руководства по эксплуатации МФИЛ.411734.001-10 РЭ (Установка поверочная диагностическая УПДК-4Д).

• 1.3.2  К работе с БУ-ЗА, БУ-ЗВ могут быть допущены лица, прошедшие обучение, инструктаж и аттестацию по общепринятым правилам безопасности обращения с установками на напряжение до 1000 В.

1.4 Условия поверки

• 1.4.1  При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха плюс (20 ± 5) °C; относительная влажность окружающего воздуха (60 ± 20) %;

• -   атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

• -  напряжение питания сети (220 ± 22) В;

• -  частота сети (50,0 ± 0,5) Гц.

1.5 Подготовка к поверке

• 1.5.1  Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  проверить срок действия свидетельства о поверке УПДК-4В или УПДК-4Д;

подключить поверяемый блок к:

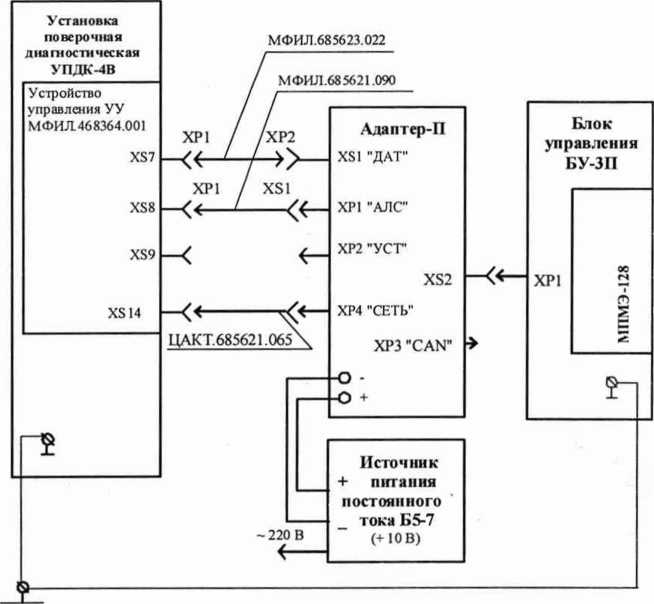

• 1) УПДК-4В в соответствии с рисунком 1.1 для БУ-ЗА, в соответствии с рисунком 1.2 для БУ-ЗВ;

• 2) УПДК-4Д в соответствии со схемой электрической

подключений МФИЛ.411734.001-10   Э5.2 (Установка

поверочная диагностическая УПДК-4Д) для БУ-ЗА, в соответствии со схемой электрической подключений МФИЛ.411734.001-10    Э5.4 (Установка поверочная

диагностическая УПДК-4Д) для БУ-ЗВ;

проверить наличие и исправность защитного заземления;

С

m

-о

о о X

3 ф £• о

§■ t СО ж х

5 X

5

Заводской номер блока управления               Условия поверки: температура окружающего воздуха, ’С

Заводской номер МПМЭ                                       относительная влажность окружающего воздуха, %

атмосферное давление, кПа (мм рт. ст.)

Измерение и регистрация скорости (км/ч)

Фамилия проверяющего:

Дата поверки:

- задать рабочий режим УПДК-4В или УПДК-4Д. УПДК-4В и УПДК-4Д не должны выдавать сообщений о системных ошибках;

задать на УПДК-4В или УПДК-4Д напряжение питания для БУ-ЗА 24 В, для БУ-ЗВ - 50 В;

работу на УПДК-4В проводить в соответствии с руководством по эксплуатации МФИЛ.411734.001-04 РЭ (Установка поверочная диагностическая УПДК-4) и руководством оператора 460.3557.00004-02 34 01 (Программа установки поверочной диагностической УПДК-4В) или руководством оператора 460.3557.00081-01 34 01 (Программа установки поверочной диагностической УПДК-4В); работу на УПДК-4Д проводить в соответствии с руководством по эксплуатации МФИЛ.411734.001-10 РЭ (Установка поверочная диагностическая УПДК-4Д) и руководством оператора 460.3557.00038-25 34 01 (Программа управления установки поверочной диагностической УПДК-4Д).

(Измененная редакция, Изм. №1)

Примечания

• 1 Значения ускорений и давлений, указанные в таблицах 2.3-2.5, являются общими (поверяемыми точками) для всех исполнений блока управления, а значениями скоростей (поверяемыми точками) для БУ-ЗА, БУ-ЗВ являются: 0; 20; 50; 100; 150; 200; 250; 300 км/ч.

• 2 После окончания поверки необходимо прочитать модуль памяти малогабаритный энергонезависимый МПМЭ и с помощью программы расшифровать информацию, прочитанную из модуля памяти малогабаритного энергонезависимого МПМЭ.

• 1.5.2 Перед проведением поверки БУ-ЗВ на УПДК-4В (УПДК-4Д) необходимо в режиме "Электронной имитации параметров" установить вручную следующие параметры (полупостоянные признаки):

• 1)  расход (рекуперация) электроэнергии по первому, второму и третьему каналу - 0;

• 2) дискретность регистрации в модуль памяти измерений первого, второго и третьего счётчика - 0.

Установка поверочная диагностическая

УПДК-4В

удовлетворяющее требованиям Приказа Минпромторга России от 31.07.2020 № 2510, с указанием причин непригодности.

• 2.7.3  Знак поверки наносится на БУ-ЗП, БУ-ЗПА, БУ-ЗПВ и на формуляр.

• 2.7.4  По заявлению владельца БУ-ЗП, БУ-ЗПА, БУ-ЗПВ или лица, представившего БУ-ЗП, БУ-ЗПА, БУ-ЗПВ на поверку, оформляют протокол поверки по форме, принятой в организации, проводившей поверку.

(Измененная редакция, Изм. №2)

диапазоне от 1,0 до 9,9 км/ч и ± 1 км/ч в диапазоне от 10 км/ч до верхне! и предела измерении;

показания скорости стрелочного индикатора на оцифрованных отметках шкалы отличаются от показаний цифрового индикатора не более чем на 1 % от значения верхнего предела измерений;

индицируемые показания ускорения отличаются от заданных не более чем на ± 0,02 м/с²;

регистрируемые значения давления в тормозной магистрали (по первому и третьему каналам) отличаются от заданных значений давления в соответствии с таблицей 2.5 не более, чем на ± 15 кПа (0,15 кгс/см²);

измеренные значения давления по второму каналу отличаются от значений Р_зад-1,6 не более, чем на ±24 кПа (0,24 кгс/см²), где Р_зад - значения давления в соответствии с таблицей 2.6;

• - основная абсолютная погрешность регистрации двадцати километрового участка пути составляет не более ±0,1 км;

• - основная абсолютная погрешность измерений перемещения транспортного средства от заданной отметки, не более ± 0,5 м;

основная абсолютная погрешность отсчёта времени не превышает ± 3 с за 0,5 ч.

(Измененная редакция, Изм. №1,2)

2.7 Оформление результатов поверки

• 2.7.1   Сведения о результатах поверки БУ-ЗП, БУ-ЗПА, БУ-ЗПВ должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений в соответствии с указаниями части 3 статьи 20 Федерального закона от 26.06.2008 № 102-ФЗ аккредитованным на поверку лицом, проводившим поверку, в сроки, установленные Приказом Минпромторга России от 31.07.2020 № 2510.

• 2.7.2  По заявлению владельца БУ-ЗП, БУ-ЗПА, БУ-ЗПВ или лица, представившего БУ-ЗП, БУ-ЗПА, БУ-ЗПВ на поверку, в случае положительных результатов поверки выдается свидетельство о поверке, оформленное в соответствии с Приказом Минпромторга России от 31.07.2020 № 2510, или в случае отрицательных результатов поверки выдается извещение о непригодности к применению, по форме и содержанию

  Установка

  диагностическая УПДК-4В

  XS1

  XS2

  XS3

  XS4

  XS9

  XS8

  XS17

  XS10




  ™ МФИП.685621.059 ХР2

  «----------->

  ХР1   МФИП.685621.059

  «------



  ХР1   МФИП.685621.059 ХР2

  «----------->

  ХР1   МФИП.685621.059  ХР2

  «--------»

  ХР1   МФИП.685621.071   _YC,

  ХР1 МФИП.685621.090 XS1

  «---------«

  ХР1 МФИП.685621.091 XS1 «---------«

  ХР1 МФИП.685623.022 ХР2 «--------»

  ХР1

  «-

  МФИП.685621.090 XS1 --------------------<

  Блок

  управления БУ-ЗВ

  XS11

  XS12

  XS13

  XS14

  ХР15

  XPI6

  ХР17

  XS18

  ХР19

  г-Э-

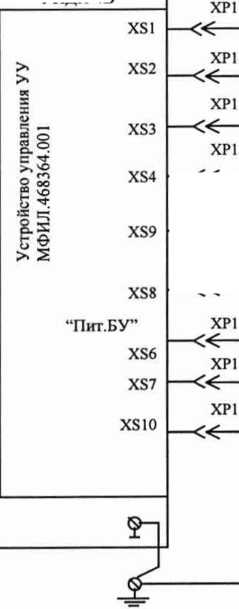

Рисунок 1.2 - Схема подключения БУ-ЗВ к УПДК-4В при поверке

• 1.6 Проведение поверки

1.6.1  Внешний осмотр

• 1.6.1.1 Провести внешний осмотр БУ-ЗА, БУ-ЗВ следующим образом:

• -  проверить соответствие БУ-ЗА, БУ-ЗВ комплектности, маркировке;

• -  проверить отсутствие    механических повреждений,

ослабления крепления, нарушения покрытия и следов коррозии, влияющих на правильность      функционирования и

метрологические характеристики БУ-ЗА, БУ-ЗВ;

проверить наличие формуляра на БУ-ЗА, БУ-ЗВ и правильность его заполнения, а также соответствие данных на табличке БУ-ЗА, БУ-ЗВ с записями в формуляре.

1.6.2  Опробование

• 1.6.2.1 Опробование БУ-ЗА, БУ-ЗВ проводить на УПДК-4В или УПДК-4Д путем проверки функционирования БУ-ЗА, БУ-ЗВ в соответствии с их эксплуатационной документацией.

Примечание - Допускается проводить опробование БУ-ЗА, БУ-ЗВ совместно с выполнением процедур проверки их погрешностей.

1.6.3  Проверка метрологических характеристик

• 1.6.3.1 Проверку метрологических характеристик проводить следующим образом:

• -  задать на УПДК-4В (УПДК-4Д) режим “Поверка”;

• -  по окончании поверки оформить протокол по форме, указанной в приложении А.

• 1.6.3.2 Поверку БУ-ЗА, БУ-ЗВ по пункту 8 таблицы 1.1 в части проверки основной абсолютной погрешности измерений времени уменьшения давления в тормозной магистрали проводить следующим образом:

а) при поверке на УПДК-4В включить питание БУ-ЗА (БУ-ЗВ). Установить БУ-ЗА (БУ-ЗВ) в режим "Обслуживание"; при поверке на УПДК-4Д задать режим "Электронная имитация параметров";

б) установить признак необходимости выполнения измерений плотности тормозной магистрали “Г, задать значение верхнего уровня давления при измерении плотности тормозной магистрали 8,5 кгс/см²;

(БУС-М) (далее - БУС (БУС-М)) - 0 (признак "1" устанавливается при наличии БУС (БУС-М));

18) путь на импульс для гребнесмазывателя - 50;

• -  задать "Ввести" параметры блока управления;

• -  установить по первому каналу давление 3 кгс/см²;

• -  установить скорость, равную 0 км/ч, нажать кнопку П на БУ-ЗП (БУ-ЗПА (кроме БУ-ЗПА/СН), БУ-ЗПВ (кроме БУ-ЗПВ/СН));

задавая с помощью УПДК-4Д значения скорости, устанавливать стрелку стрелочного индикатора на оцифрованные отметки от 0 до 50 км/ч (от 0 до 75 км/ч, от 0 до 100 км/ч или от 0 до 150 км/ч). Сравнить показания цифрового и стрелочного индикаторов БУ-ЗП (БУ-ЗПА (кроме БУ-ЗПА/СН), БУ-ЗПВ (кроме БУ-ЗПВ/СН)).

Примечание - По желанию поверителя проверку метрологических характеристик БУ-ЗП, БУ-ЗПА (кроме БУ-ЗПА/СН), БУ-ЗПВ (кроме БУ-ЗПВ/СН) на УПДК-4Д можно дополнительно проводить "вручную" в режиме "Электронная имитация параметров". При переходе в режим "Электронная имитация параметров", после проведения автоматической поверки, необходимо произвести смену бандажа на БУ-ЗП (БУ-ЗПА (кроме БУ-ЗПА/СН), БУ-ЗПВ (кроме БУ-ЗПВ/СН)). Проверка проводится аналогично проверке на УПДК-4В по 2.6.3.1, перечисления е) - с) применительно кУПДК-4Д.

(Измененная редакция, Изм. №1)

• 2.6.3.3 Проверку метрологических характеристик БУ-ЗП, БУ-ЗПА, БУ-ЗПВ на И ПК-3 проводить согласно руководству по эксплуатации ЦАКТ.466219.007 РЭ (Комплекс поверочный ИПК-3) с учетом требований настоящей методики поверки.

Примечание - Для БУ-ЗПА/СН, БУ-ЗПВ/СН параметр 04 установить равным - 0, параметр 11 (признак наличия СН/БЛОК)-1.

При оформлении протокола по форме приложения Г для БУ-ЗПА/СН, приложения Д для БУ-ЗПВ/СН в строке наименование дописывать «/СН», в строке «Номер МПМЭ-» дописывать «CH/БЛОК» и его номер.

Результат поверки БУ-ЗП, БУ-ЗПА, БУ-ЗПВ считается положительным, если:

• -   индицируемые цифровым индикатором значения скорости отличаются от заданных не более чем на ± 0,1 км/ч в

(р) по окончании поверки, используя программу для ЭВМ ЭКСПЕРТ 643.00227442.00127-15 версии 15 и выше с- диска с программным обеспечением ЦАКТ.467371.038, прочитать МПМЭ-128 на БВИ-У и расшифровать информацию, прочитанную из МПМЭ-128;

(Измененная редакция, Изм. №1)

с) оформить протокол (приложение Б).

Выключить питание.

• 2.6.3.2 Проверку метрологических характеристик БУ-ЗП, БУ-ЗПА (кроме БУ-ЗПА/СН), БУ-ЗПВ (кроме БУ-ЗПВ/СН) на УПДК-4Д проводить следующим образом:

• -  задать режим "Поверка". "Поверка" выполняется в автоматическом режиме;

по окончании режима "Поверка" оформить протокол по форме, указанной в приложении В (для БУ-ЗП), в приложении Г (для БУ-ЗПА), в приложении Д (для БУ-ЗПВ);

• -  задать режим "Электронная имитация параметров";

• -  в окне "Ввод параметров блока управления" установить следующие параметры блока управления (полупостоянные признаки):

• 1) диаметры бандажей колес - 1350;

• 2) признак наличия МПМЭ-128 (МПМЭ-1.0) - 1;

• 3) тип локомотива -111;

• 4) номер локомотива - 1;

• 5) число зубьев модулятора датчика угла поворота - 42;

• 6) предел шкалы - 50; 75; 100; 150 (в зависимости от исполнения БУ-ЗП, БУ-ЗПА (кроме БУ-ЗПА/СН), БУ-ЗПВ (кроме БУ-ЗПВ/СН));

• 7) дискретность регистрации пути для БР-2М -100;

• 8) дискретность регистрации скорости для БР-2М - 1,0;

• 9) признак наличия БР-2М - 0;

• 10) верхний предел измерений давления по второму каналу -16;

• 11) наличие контроля скорости - 1 (для БУ-ЗПА (кроме БУ-ЗПА/СН) - 0);

• 12) уставка скорости \/(ж) - 45;

• 13) уставка скорости \/(кж) - 30;

• 14) уставка скорости V(ynp. 1) - 10;

• 15) признак одной или двух кабин или МВПС - 1;

• 16) код варианта системы АПС - 10;

• 17) признак наличия блока управления и сопряжения БУС

в)  при поверке на УПДК-4В выключить и через (45 ± 5) с включить питание БУ-ЗА (БУ-ЗВ) Выбрать на УПДК-4В (УПДК-4Д) режим "Имитация плотности тормозной магистрали", задать значение верхнего уровня давления при измерении плотности тормозной магистрали - 8,5 кгс/см², время спада давления 10 с;

(Измененная редакция, Изм. №1)

г)  запустить имитацию плотности;

д) через 10-20 с после окончания цикла имитации плотности на УПДК-4В (УПДК-4Д) сравнить показания псевдо-индикатора с заданным значением. Они не должны отличаться более чем на 2 с;

е) при поверке на УПДК-4В выключить питание БУ-ЗА (БУ-ЗВ) и через 45 с вновь включить его, установить БУ-ЗА (БУ-ЗВ) в режим “Обслуживание"; при поверке на УПДК-4Д задать режим "Электронная имитация параметров";

ж) задать значение верхнего уровня давления при измерении плотности тормозной магистрали 7,5 кгс/см²;

и) при поверке на УПДК-4В выключить и через 45 с вновь включить питание БУ-ЗА (БУ-ЗВ). Выбрать на УПДК-4В (УПДК-4Д) режим "Имитация плотности тормозной магистрали";

к)  повторить перечисления г)-ж), задав значение верхнего уровня давления при измерении плотности тормозной магистрали 7,5 кгс/см²;

л) занести полученные данные в протокол (приложение А). Результат поверки считается положительным, если:

- значения скорости отличаются от заданных не более, чем на ± 1,5 км/ч;

регистрируемые значения скорости отличаются от заданных не более, чем на ± 2,5 км/ч;

значения ускорения в диапазоне от минус 0,99 до 0,99 и скорости более 20 км/ч отличаются от заданных значений ускорения не более, чем на ± 0,02 м/с²;

регистрируемые значения давления на ленту в тормозной магистрали:

• 1) при варианте регистрации для локомотива в диапазоне от 294 до 637 кПа (от 3,0 до 6,5 кгс/см²) отличаются от заданных значений давления не более, чем на ± 25 кПа (0,25 кгс/см²);

• 2)  при варианте регистрации для мотор-вагонного подвижного состава в диапазоне от 59 до 343 кПа (от 0,6 до 3,5 кгс/см²) отличаются от заданных не более, чем на ± 25 кПа (0,25 кгс/см²);

- основная абсолютная погрешность регистрации двадцатикилометрового участка пути составляет не более ±0,1 км;

измеренные значения времени спада давления при измерении плотности тормозной магистрали отличаются от заданных не более, чем на 2 с в диапазоне от 10 до 30 с и не более, чем на 7 % в диапазоне от 30 до 300 с;

основная абсолютная погрешность отсчёта времени не превышает ± 3 с за 0,5 ч.

1.7 Оформление результатов поверки

• 1.7.1   Сведения о результатах поверки БУ-ЗА (БУ-ЗВ) должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений в соответствии с указаниями части 3 статьи 20 Федерального закона от 26.06.2008 № 102-ФЗ аккредитованным на поверку лицом, проводившим поверку, в сроки, установленные Приказом Минпромторга России от 31.07.2020 № 2510.

• 1.7.2  По заявлению владельца БУ-ЗА (БУ-ЗВ) или лица, представившего БУ-ЗА (БУ-ЗВ) на поверку, в случае положительных результатов поверки выдается свидетельство о поверке, оформленное в соответствии с Приказом Минпромторга России от 31.07.2020 № 2510, или в случае отрицательных результатов поверки выдается извещение о непригодности к применению, по форме и содержанию удовлетворяющее требованиям Приказа Минпромторга России от 31.07.2020 № 2510, с указанием причин непригодности.

• 1.7.3  Знак поверки наносится на БУ-ЗА (БУ-ЗВ) и на формуляр.

• 1.7.4  По заявлению владельца БУ-ЗА (БУ-ЗВ) или лица, представившего БУ-ЗА (БУ-ЗВ) на поверку, оформляют протокол поверки по форме, принятой в организации, проводившей поверку.

(Измененная редакция, Изм. №2)

м) установить давление по первому каналу 3 кгс/см², установить скорость, равную 0 км/ч и нажать кнопку П на лицевой панели БУ-ЗП;

Таблица 2.6

н) произвести проверку основной абсолютной погрешности измерений отсчёта времени БУ-ЗП по пункту 8 таблицы 2.1:

(Измененная редакция, Изм. №1,2)

• - установить текущее время равным 00 час 00 мин, затем нажать кнопку П на лицевой панели БУ-ЗП;

• - установить скорости по обоим каналам 30 км/ч;

• - в момент появления на дополнительном индикаторе БУ-ЗП значения 00 ч 01 мин включить секундомер;

• - в момент появления на дополнительном индикаторе БУ-ЗП значения 00 ч 31 мин выключить секундомер;

• - нажать кнопку П на БУ-ЗП;

п) произвести проверку основной абсолютной погрешности измерений перемещения транспортного средства от заданной отметки по пункту 9 таблицы 2.1:

(Измененная редакция, Изм. №1)

• - нажать на лицевой панели БУ-ЗП комбинацию кнопок ft и ПУТЬ (первой нажимается кнопка ft);

• - установить значение пути равным 4,0 км и запустить режим "Имитация пути";

• - по окончании имитации определить основную абсолютную погрешность измерений перемещения транспортного средства от заданной отметки по формуле

—,   при0<у<50

А = Р                             .             (2.1)

-^~¹⁰°, при 50 < у <99,99

где А - основная абсолютная погрешность измерений перемещения;

у - показания дополнительного индикатора;

• - нажать кнопку П на БУ-ЗП;

Таблица 2.2

и) задать на УПДК-4В последовательно ускорения в соответствии с таблицей 2.3. Контролировать показания дополнительного индикатора БУ-ЗП в установившемся режиме;

Таблица 2.3

к) задать на УПДК-4В последовательно отрицательные ускорения в соответствии с таблицей 2.4. Контролировать показания дополнительного индикатора БУ-ЗП в установившемся режиме, нажимая кнопку П на БУ-ЗП для каждого значения отрицательного ускорения;

Таблица 2.4

л) установить скорость равную 50-75 км/ч. Задавать на УПДК-4В последовательно значения давления в соответствии с таблицей 2.5 для первого канала и третьего канала, таблицей 2.6 для второго канала, выдерживая каждое значение 10-12 с;

Таблица 2.5

2 Методика поверки БУ-ЗП, БУ-ЗПА, БУ-ЗПВ

2.1 Операции поверки

• 2.1.1   При проведении первичной и периодической поверки должны быть выполнены операции, указанные в таблице 2.1.

2.2 Средства поверки

• 2.2.1   УПДК-4В, к ней дополнительно: секундомер электронный "Интеграл С-01" ТУ РБ 100231303.011-2002, источник питания постоянного тока Б5-7 ЕЭ3.233.128, блок ввода информации БВИ-У ЦАКТ.467239.011 ЦАКТ.467239.011 ТУ (далее - БВИ-У), адаптер-П ЦАКТ.468353.014 (далее - Адаптер-П) или УПДК-4Д или комплекс поверочный ИПК-3 ЦАКТ.466219.007 ЦАКТ.466219.002 ТУ (далее - ИПК-3).

(Измененная редакция, Изм. №1)

Примечания

• 1  УПДК-4В - только для поверки БУ-ЗП.

• 2  БУ-ЗПА исполнения БУ-ЗПА/СН (далее - БУ-ЗПА/СН), БУ-ЗПВ исполнения БУ-ЗПВ/СН (далее - БУ-ЗПВ/СН) - поверять только на ИПК-3.

(Измененная редакция, Изм. №1)

• 3  Допускается применять другие вновь разработанные или существующие средства измерений, прошедшие поверку и удовлетворяющие по точности требованиям настоящей методики. В этих случаях следует руководствоваться указаниями по технике безопасности и методами проведения работ, изложенными в эксплуатационных документах указанных средств измерений, а также требованиями настоящей методики поверки.

2.3 Требования безопасности

• 2.3.1  При проведении поверки БУ-ЗП, БУ-ЗПА, БУ-ЗПВ должны быть соблюдены требования безопасности руководства по эксплуатации ЦАКТ.468332.007 РЭ, руководства по эксплуатации ЦАКТ.468332.012 РЭ или ЦАКТ.468332.012-17 РЭ (в зависимости от исполнения БУ-ЗПА), руководства по эксплуатации ЦАКТ.468332.013 РЭ или ЦАКТ.468332.013-10 РЭ (в зависимости от исполнения БУ-ЗПВ), руководства по эксплуатации МФИЛ.411734.001-10 РЭ (Установка поверочная диагностическая УПДК-4Д) или руководства по эксплуатации ЦАКТ.466219.007 РЭ (Комплекс поверочный ИПК-3).

(Измененная редакция, Изм. №1)

Примечание - При проведении поверки БУ-ЗП на УПДК-4В должны быть соблюдены требования безопасности руководства по эксплуатации МФИЛ.411734.001-04 РЭ (Установка поверочная диагностическая УПДК-4В).

• 2.3.2 К работе с БУ-ЗП, БУ-ЗПА, БУ-ЗПВ могут быть допущены лица, прошедшие обучение, инструктаж и аттестацию по общепринятым правилам безопасности обращения с установками на напряжение до 1000 В.

Таблица 2.1

Примечание - При получении отрицательных результатов при проведении той или иной операции возможно прекращение поверки.

• 4)  006 - номер локомотива -1;

• 5)  007 - число зубьев модулятора датчика угла поворота - 42;

• 6) 008 - предел шкалы - 50; 75; 100; 150 (в зависимости от исполнения БУ-ЗП);

• 7) 009 - дискретность регистрации пути для блока регистрации БР-2М (далее - БР-2М) - 100;

• 8)  010 - дискретность регистрации скорости для БР-2М -1,0;

• 9)  011 - наличие БР-2М - 0;

• 10) 012 - верхний предел измерений давления по второму каналу - 16;

• 11) 013 - наличие контроля скорости - 1;

• 12) 014 - уставка скорости \/(ж) -45;

• 13) 015 - уставка скорости \/(кж) - 30;

• 14) 016 - уставка скорости V(ynp.1) - 10;

• 15) 017 - признак одной или двух кабин, или моторвагонного подвижного состава (далее - МВПС) - 1;

• 16) 018 - код варианта системы АЛС - 25;

г)  нажать на лицевой панели БУ-ЗП кнопку П и перевести тумблер на Адаптере-П в положение ВЫКЛ, выключить БУ-ЗП;

д) включить питание, выдержать БУ-ЗП перед началом поверки после включения питания не менее 4 мин, нажать на лицевой панели БУ-ЗП кнопку П;

е) задать на УПДК-4В режим "Электронная имитация параметров";

ж) установить путь равным 20 км, нажать кнопку "Пуск". По окончании имитации пути, последовательно задавать на УПДК-4В значения скорости в соответствии с таблицей 2.2, выдерживая каждое значение скорости 20-50 с. Контролировать показания цифрового индикатора скорости БУ-ЗП в установившемся режиме с задаваемыми значениями.

Задавая с помощью УПДК-4В значения скорости, устанавливать стрелку стрелочного индикатора на оцифрованные отметки от 0 до 50 км/ч (от 0 до 75 км/ч, от 0 до 100 км/ч или от 0 до 150 км/ч). Сравнить показания цифрового и стрелочного индикаторов БУ-ЗП;

2.6 Проведение поверки

2.6.1  Внешний осмотр

• 2.6.1.1 Провести внешний осмотр БУ-ЗП, БУ-ЗПА, БУ-ЗПВ следующим образом:

• -  проверить соответствие БУ-ЗП, БУ-ЗПА, БУ-ЗПВ комплектности, маркировке;

• -  проверить отсутствие механических повреждений,

ослабления крепления, нарушения покрытия и следов коррозии, влияющих на правильность      функционирования и

метрологические характеристики БУ-ЗП, БУ-ЗПА, БУ-ЗПВ;

проверить наличие формуляра на БУ-ЗП, БУ-ЗПА, БУ-ЗПВ и правильность его заполнения, а также соответствие данных на табличке БУ-ЗП, БУ-ЗПА, БУ-ЗПВ с записями в формуляре.

2.6.2  Опробование

• 2.6.2.1 Опробование БУ-ЗП проводить на УПДК-4В или УПДК-4Д или ИПК-3, БУ-ЗПА (кроме БУ-ЗПА/СН), БУ-ЗПВ (кроме БУ-ЗПВ/СН) - на УПДК-4Д или ИПК-3, БУ-ЗПА/СН, БУ-ЗПВ/СН -на ИПК-3 путем проверки функционирования БУ-ЗП, БУ-ЗПА, БУ-ЗПВ в соответствии с их эксплуатационной документацией.

(Измененная редакция, Изм. №1)

Примечание - Допускается проводить опробование БУ-ЗП, БУ-ЗПА, БУ-ЗПВ совместно с выполнением процедур проверки их погрешностей.

2.6.3  Проверка метрологических характеристик

• 2.6.3.1 Проверку метрологических характеристик БУ-ЗП на УПДК-4В проводить следующим образом:

а) задать на УПДК-4В режим "Электронная имитация параметров" и установить следующие параметры (полупостоянные признаки):

• 1) диаметры бандажей колёс - 1350;

• 2) число зубьев модулятора датчика угла поворота - 42;

б) установить тумблер на Адаптере-П в положение ВКЛ, включить питание БУ-ЗП;

в) с помощью кнопок на лицевой панели БУ-ЗП установить следующие параметры:

• 1) 002, 003 - диаметры бандажей колёс - 1350;

• 2) 004 - признак наличия МПМЭ-128 - 1;

• 3)  005 - тип локомотива -111;

2.4 Условия поверки

• 2.4.1  При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха плюс (20 ± 5) °C; относительная влажность окружающего воздуха (60 ± 20) %; атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

• -  напряжение питания сети (220 ± 22) В;

• -  частота сети (50,0 ± 0,5) Гц.

2.5  Подготовка к поверке

• 2.5.1  Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• -  проверить срок действия свидетельства о поверке УПДК-4В, УПДК-4Д или ИПК-3;

• -  подключить поверяемый БУ-ЗП к УПДК-4В через

Адаптер-П в соответствии с рисунком 2.1, БУ-ЗП, БУ-ЗПА (кроме БУ-ЗП А/СН) к УПДК-4Д - через Адаптер-П 1 в соответствии со схемой электрической подключений МФИЛ.411734.001-10 Э5.14 (Установка поверочная диагностическая УПДК-4Д), БУ-ЗП В (кроме БУ-ЗПВ/СН) к УПДК-4Д - через Адаптер-П 1 в соответствии со схемой электрической подключений МФИЛ.411734.001-10    Э5.17 (Установка поверочная

диагностическая УПДК-4Д), к ИПК-3 - в соответствии с руководством по эксплуатации ЦАКТ.466219.007 РЭ (Комплекс поверочный ИПК-3), БУ-ЗПА/СН, БУ-ЗПВ/СН к ИПК-3 в соответствии с руководством по эксплуатации ЦАКТ.466219.007 РЭ (Комплекс поверочный ИПК-3);

(Измененная редакция, Изм. №1)

• -  проверить наличие и исправность защитного заземления;

• -  задать рабочий режим УПДК-4В, УПДК-4Д или ИПК-3. УПДК-4В, УПДК-4Д и ИПК-3 не должны выдавать сообщений о системных ошибках;

• -  задать на УПДК-4В или УПДК-4Д напряжение бортовой сети 50 В или 24 В соответственно исполнению БУ-ЗП, БУ-ЗПА, БУ-ЗП В;

• -  работу на УПДК-4В проводить в соответствии с руководством по эксплуатации МФИЛ.411734.001-04 РЭ (Установка поверочная диагностическая УПДК-4В), руководством по эксплуатации ЦАКТ.468332.007 РЭ и руководством оператора 460.3557.00081-01 34 01 (Программа установки поверочной диагностической УПДК-4В);

(Измененная редакция, Изм. №1)

• -  работу на УПДК-4Д проводить в соответствии с руководством по эксплуатации МФИЛ.411734.001-10 РЭ (Установка поверочная диагностическая УПДК-4Д), руководством по эксплуатации ЦАКТ.468332.007 РЭ или руководством по эксплуатации ЦАКТ.468332.012 РЭ или руководством по эксплуатации ЦАКТ.468332.013 РЭ и руководством оператора 643.00227442.00038-25 34 01 версии 25 и выше (Программа управления установки поверочной диагностической УПДК-4Д);

(Измененная редакция, Изм. №1)

• -  работу на И ПК-3 проводить в соответствии с руководством по эксплуатации ЦАКТ.466219.007 РЭ (Комплекс поверочный ИПК-3), руководством по эксплуатации ЦАКТ.468332.007 РЭ или руководством по эксплуатации ЦАКТ.468332.012 РЭ или ЦАКТ.468332.012-17 РЭ или руководством по эксплуатации ЦАКТ.468332.013 РЭ или ЦАКТ.468332.013-10 РЭ.

(Измененная редакция, Изм. №1)

Примечания

• 1 Значения скоростей, ускорений и давлений, указанные в таблицах 2.2-2.6, являются общими (поверяемыми точками) применительно к верхнему пределу измерений БУ-ЗП, БУ-ЗПА, БУ-ЗПВ.

• 2  После окончания поверки БУ-ЗП, БУ-ЗПА (кроме БУ-ЗПА/СН), БУ-ЗПВ (кроме БУ-ЗПВ/СН) необходимо прочитать модуль памяти малогабаритный энергонезависимый МПМЭ-128 (МПМЭ-1.0) (далее - МПМЭ-128 (МПМЭ-1.0)) и с помощью программы расшифровать информацию, прочитанную из МПМЭ-128 (МПМЭ-1.0).

(Измененная редакция, Изм. №1)

• 3  После окончания поверки БУ-ЗПА/СН, БУ-ЗПВ/СН необходимо прочитать съемный носитель информации СН/БЛОК (далее - СН/БЛОК) и с помощью программы расшифровать информацию, прочитанную из СН/БЛОК.

(Измененная редакция, Изм. №1)

Рисунок 2.1 - Схема подключения БУ-ЗП к УПДК-4В при поверке

17

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Об установлении методики поверки средств измерений

В соответствии с частью 2 статьи 12 Федерального закона от 26 июня 2008 г. № 102-ФЗ «Об обеспечении единства измерений», пунктом 1 главы I Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294 «О Федеральном агентстве по техническому регулированию и метрологии», пунктом 10 и абзацем четвертым пункта 11 Порядка установления, отмены методик поверки и внесения изменений в них, утвержденного приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2907 «Об утверждении порядка установления и изменения интервала между поверками средств измерений, порядка установления, отмены методик поверки и внесения изменений в них, требований к методикам поверки средств измерений», п р и к а з ы в а ю:

• 1. Установить методику поверки «Государственная система обеспечения

единства измерений. Блок управления БУ-3. Методика поверки. АМВ2.390.039 Д5 с изменением № 2», согласованную федеральным бюджетным учреждением «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ») 20 октября 2022 г., для блоков управления БУ-3, производства открытого акционерного общества «Электромеханика» (ОАО «Электромеханика»), г. Пенза, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - Федеральный фонд) под номерами 12829-04, 12829-06, производства публичного       акционерного общества «Электромеханика»

(ПАО «Электромеханика»), г. Пенза, зарегистрированных в Федеральном фонде под номером 12829-08, согласно приложению к настоящему приказу.

• 2. Отменить для средств измерений, указанных в пункте 1 настоящего приказа, следующие методики поверки:

«Блок управления БУ-3. Методика поверки. АМВ2.390.039 Д5», утвержденную открытым акционерным обществом «Электромеханика» (ОАО «Электромеханика») 10 декабря 2003 г., согласованную федеральным государственным учреждением «Пензенский центр стандартизации, метрологии и сертификации» (ФГУ «Пензенский ЦСМ») в 2003 г.;

«Блок управления БУ-3. Методика поверки. АМВ2.390.039 Д5», утвержденную открытым акционерным обществом «Электромеханика» (ОАО «Электромеханика») 27 января 2006 г., согласованную федеральным государственным учреждением «Пензенский центр стандартизации, метрологии и сертификации» (ФГУ «Пензенский ЦСМ») 10 марта 2006 г.;

«Блок управления БУ-3. Методика поверки. АМВ2.390.039 Д5», утвержденную открытым акционерным обществом «Электромеханика» (ОАО «Электромеханика») в 2008 г., согласованную федеральным государственным учреждением «Пензенский центр стандартизации, метрологии и сертификации» (ФГУ «Пензенский ЦСМ») 23 мая 2008 г.;

«Государственная система обеспечения единства измерений. Блок управления БУ-3. Методика поверки. АМВ2.390.039 Д5 с изменением 1», утвержденную публичным акционерным обществом «Электромеханика» (ПАО «Электромеханика») 28 мая 2020 г., согласованную федеральным бюджетным учреждением «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ») 27 августа 2020 г.

• 3. Распространить требования настоящего приказа на средства измерений, указанные в пункте 1 настоящего приказа, находящиеся в эксплуатации.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии в течение 5 рабочих дней со дня утверждения настоящего приказа направить в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» необходимые сведения, предусмотренные настоящим приказом, для внесения в Федеральный фонд.

• 5. Федеральному государственному   бюджетному учреждению

«Всероссийский научно-исследовательский   институт метрологической

службы» внести соответствующие изменения в Федеральный фонд.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «05» декабря 2023 г. № 2612

Государственная система обеспечения единства измерений Блок управления БУ-3 Методика поверки АМВ2.390.039 Д5 с изменением № 2
