УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2022 г. № 3127
Регистрационный № 60688-15
Лист 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аэрологические радиозонды комплексного зондирования АК2-02м
Назначение средства измеренийАэрологические радиозонды комплексного зондирования АК2-02м предназначены для измерений температуры и относительной влажности окружающего воздуха, преобразования измерительной информации в телеметрический радиосигнал и передачи его для дальнейшей обработки на наземную станцию слежения.
Описание средства измеренийПринцип действия
Электрические сигналы от первичных преобразователей (датчиков) температуры и влажности поступают во вторичный измерительный преобразователь (ВИП) (рисунок 1), который вырабатывает суперирующие импульсы, частота повторений которых соответствует электрическим сигналам от датчиков. Эти импульсы воздействуют на сверхрегенеративный приёмо-передатчик (СПП) радиозонда, прерывая излучение сверхрегенератора. Образующиеся паузы повторяются с частотой, соответствующей электрическим сигналам от датчиков. Частоты следования пауз регистрируются наземным радиолокационны комплексом (типа АВК-1, АВК-1М, МАРЛ, Вектор-М, 1Б27, 1Б44, РАМ-1, РАМ-2). Одновременно передатчик периодически излучает импульсы опорной частоты. Отношение частоты повторения пауз к опорной частоте и определяет значение измеряемых метеорологических параметров.

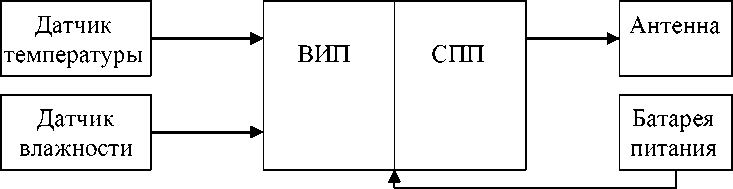

Рисунок 1 - Блок-схема радиозонда
Аэрологические радиозонды комплексного зондирования АК2-02м являются приборами одноразового действия, которые поднимаются в атмосферу на латексной оболочке, наполненной водородом или гелием.
По запросному сигналу, излучаемому наземной станцией слежения, радиозонд вырабатывает ответный сигнал, что позволяет определять координаты радиозонда.
Конструктивно аэрологические радиозонды комплексного зондирования АК2-02м (рисунок 2) изготавливаются в прямоугольном литом пенопластовом корпусе, толщиной 10 - 12 мм. В качестве датчика температуры используется терморезистор из следующего ряда: ММТ-1, ММТ-1и, NTC MFB-5000-3220, СТ3-18, СТ3-19 (или аналогов), а в качестве датчика влажности - емкостной сенсор типа HIH фирмы «Honeywell», Sensera (или аналогов).
Аэрологические радиозонды комплексного зондирования АК2-02м выпускаются следующих модификаций:
-
- АК2-02м ОТ(1Б73) - радиозонд температурный, снабженный датчиком температуры.
-
- АК2-02м ОТи(1Б72) - радиозонд, снабженный датчиками температуры и влажности.
-
- АК2-02м ОТР(1Б74) - радиозонд, снабженный датчиками температуры и давления.
-
- АК2-02м-Э - радиозонд повышенной точности (по температуре), поставляемый по заказу потребителя.

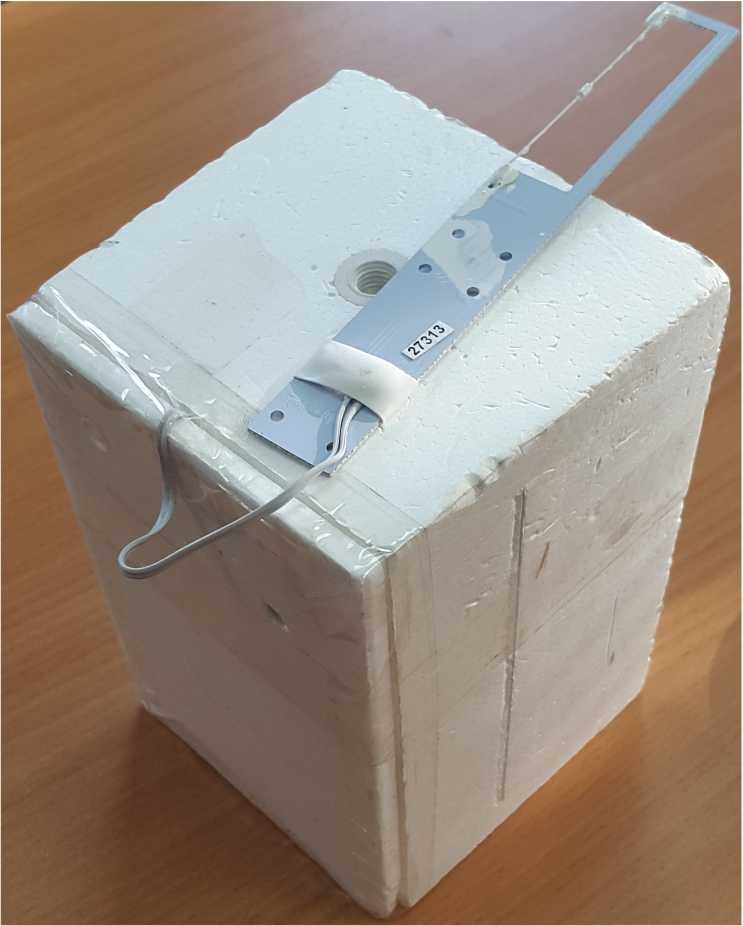

Рисунок 2 - Общий вид аэрологических радиозондов комплексного зондирования АК2-02м
Корпус радиозонда защищает электронные компоненты и батарею питания от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета).
Пломбирование аэрологических радиозондов комплексного зондирования АК2-02м не предусмотрено.
Программное обеспечениеПрограммное обеспечение, устанавливаемое в АК2-02м, отражено в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hid Correct Tempr Fix Problem.hex |
|
Номер версии (идентификационный номер) ПО |
1.3.1 |
|
Цифровой идентификатор ПО |
C08BD6DC |
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики аэрологических радиозондов комплексного зондирования АК2-02м приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Характеристики |
Модификации | |
|
АК2-02м ОТ(1Б73); АК2-02м ОТи(1Б72); АК2-02м ОТР(1Б74) |
АК2-02м-Э | |
|
Диапазон измерений температуры окружающего воздуха, °С |
от -90 до +50 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 |
±0,6 |
|
Диапазон измерений относительной влажности окружающего воздуха, % |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %ОВ |
±5 | |
Таблица 3 - Основные технические характеристики
|
Характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 4,5 до 6,7 |
|
Ток потребления, мА, не более |
350 |
|
Габаритные размеры (ДхШхВ) мм, не более |
140х95х95 |
|
Масса, кг, не более |
0,27 |
|
Ресурс работы, ч, не менее |
50 |
|
Вероятность безотказной работы за 2 часа, не менее |
0,97 |
|
Продолжительность непрерывной работы с момента подключения батареи, ч, не менее |
4 |
|
Срок сохраняемости без батареи, лет, не менее, |
4 |
|
Время подготовки радиозонда к запуску, мин, не более |
15 |
|
Несущая частота излучения радиозонда, МГ ц |
1680±8(10) или 1782±8 |
|
Частота следования суперирующих импульсов, кГ ц |
600±25 или 800±25 |
|
Девиация частоты следования суперирующих импульсов, кГц |
от 12 до 18 или 15,4±0,4 |
|
Плотность потока энергии излучения приемо-передатчика на расстоянии 2,00±0,05 м в направлении, отстоящем под углом 55° от оси вибратора антенны радиозонда, Вт/ м2, не менее |
1,5 • 10-3 |
|
Чувствительность приёмо-передатчика к запросным сигналам, дБ, не более |
минус 60 |
Продолжение таблицы 3
|
Диапазон изменения длительности выходных импульсов, мкс:
|
от 200 до 350 от 435 до 756 |
|
Диапазон изменения периода следования импульсов, вырабатываемых измерительным преобразователем, мкс:
|
от 1449 до 1785 от 1562 до 58821 от 1562 до 2564 |
|
Рабочие условия эксплуатации:
|
от -90 до +50 от 2 до 1100 от 0 до 100 да да да |
|
Примечание - на датчик температуры наносится специальное антирадиационное покрытие -эмаль белая ВЛ 548 (ТУ 6-10-1858-78) или аналог по оптическим свойствам. | |
наносится типографским способом на титульный лист руководства по эксплуатации, наклейку на корпусе прибора и этикетку градуировочных коэффициентов датчиков.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение. |
Количество |
|
Аэрологический радиозонд комплексного зондирования |
АК2-02м1) |
1 шт, |
|
Винт зажим |
- |
1 шт, |
|
Планка держатель |
1 шт, | |
|
Датчики температуры (влажности) |
1 шт, | |
|
Этикетка градуировочных коэффициентов датчиков |
1 экз. | |
|
Шнур L = 18 м |
1 шт, | |
|
Руководство по эксплуатации2) |
МНЖИ.416123.004 РЭ |
1 экз. |
|
Паспорт |
МНЖИ.416123.004 ПС |
1 экз. |
|
Приемник радиотелеметрического сигнала 3) |
1 шт, | |
|
Примечания:
| ||
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к средству измеренийМНЖИ.416123.004ТУ. «Аэрологические радиозонды комплексного зондирования АК2-02м, АК2М, 1Б25, 1Б72, 1Б73, 1Б74. Технические условия»;
ГОСТ Р 52931-2008 «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Министерства природных ресурсов и экологии Российской Федерации от 7 декабря 2012 г. № 424 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности».
ПравообладательОбщество с ограниченной ответственностью «Аэроприбор» (ООО «Аэроприбор) ИНН 7702507595
Адрес: 105118, г. Москва, ш. Энтузиастов, д.34, офис 37
Телефон +7 (916) 545-08-01, факс +7 (499) 707-14-94
E-mail: meteoru@yandex.ru
ИзготовительОбщество с ограниченной ответственностью «Аэроприбор» (ООО «Аэроприбор)
ИНН 7702507595
Адрес: 105118, г. Москва, ш. Энтузиастов, д.34, офис 37
Телефон +7 (916) 545-08-01, факс +7 (499) 707-14-94
E-mail: meteoru@yandex.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
