ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные АИР-20/М2
Преобразователи давления измерительные АИР-20/М2 (далее по тексту преобразователи или приборы) предназначены для измерений и непрерыв] преобразования значений абсолютного давления, избыточного давления, разности давл и гидростатического давления (уровня) жидких и газообразных, а также избыточного давления-разрежения газообразных, в том числе агрессивных сред, включая газообразный кислород и кислородосодержащие газовые смеси в унифицированный выходной токовый сигнал и (или) цифровой сигнал HART-протокола, или цифровой сигнал интерфейса RS с протоколом обмена MODBUS RTU.
Описание средства измерений
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя.
Преобразователи изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, светодиодный (СД) жидкокристаллический (ЖК) индикаторы. Преобразователи могут иметь исполненйе с глухой крышкой. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сигнала первич преобразователя. Электронное устройство преобразует сигнал, поступающий от первичного преобразователя в унифицированный токовый выходной сигнал, цифровой сигнал HART-протокола и в цифровой сигнал давления, поступающий на индикатор и интерфейс RS-485 с протоколом обмена MODBUS RTU.
Посредством интерфейса преобразователи подключаются к компьютеру конфигурирования и подстройки. Конфигурирование преобразователей включает в себя изменение диапазонов измерений, единиц измерений, выбор зависимости выходного сигнала от входного (линейной или корнеизвлекающей), установку числа усреднений (времени демпфирования) и задание сетевого адреса преобразователя. Подстройка преобразователей включает установку нуля и диапазона выходного токового сигнала.
Преобразователи с HART-протоколом передают информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с сигналом постоянного гока 4-20 мА, не оказывая на него влияния. Цифровой выход используется для связи преобразователя с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. При этом м быть выполнены такие операции, как конфигурирование преобразователя, подстро! считывание измеряемого давления и др.
На индикаторе преобразователя АИР-20/М2-Н или HART-коммуникаторе в режиме измерения давления отображается значение измеряемого давления в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала.
Преобразователи выпускаются в двух модификациях АИР-20/М2-Н, АИР-20/М2-МВ, отличающихся конструктивным исполнением и функциональными возможностями.
Преобразователи имеют исполнения:
ного гний
-485
или
:аого
для
:эгут йка,
-
- общепромышленное,
-
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (Ех);
-
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» (Exd):
-
- взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» (Exdia);
-
- для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (А);
-
- взрывозащищенное для эксплуатации на объектах АС и объектах ядерного топливного цикла (ОЯТЦ) (АЕх, AExd);
-
- для измерения давления газообразного кислорода и кислородсодержащих смесей (О2). В зависимости от возможности перестройки диапазона измерений преобразователи
являются многопредельными, перенастраиваемыми.

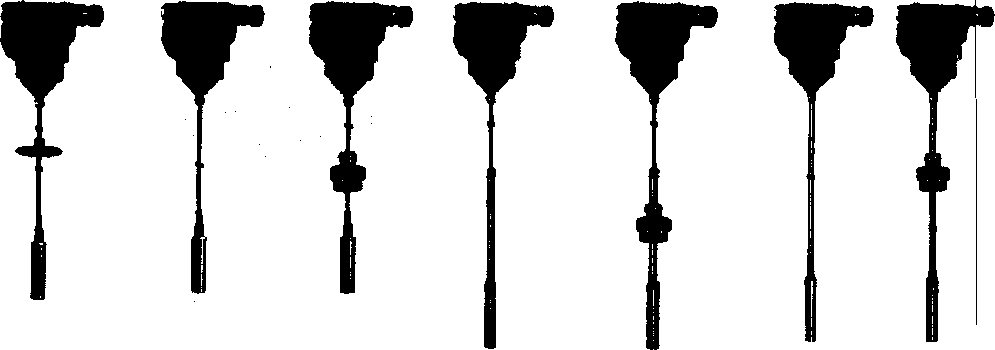

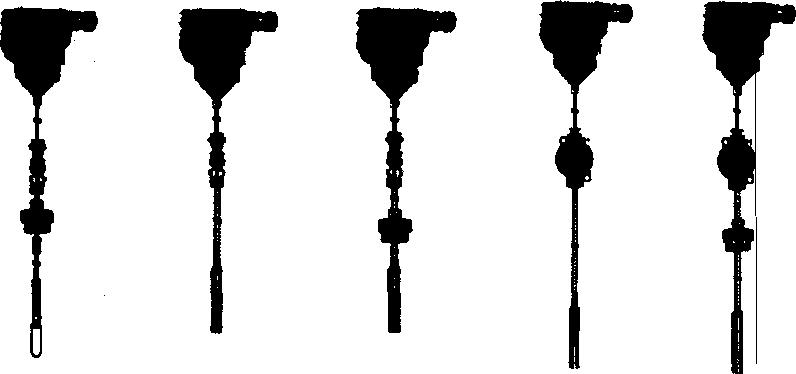

Фотографии общего вида преобразователей представлены на рисунках 1-11.
Рис. 1 Рис. 2 Рис. 3 Рис.4 Рис. 5 Рис. 6
АИР-20/М2-Н- АИР-20/М2- АИР-20/М2-Н-ДД АИР-20/М2-Н- АИР-20/М2-МВ- АИР-20/ 42-
ДА,-ДИ,-ДВ,- Н-ДА,-ДИ,- ДГ ДА,-ДИ,-ДВ, - МВ-/ЗД
ДИВ ДВ,-ДИВ ДИВ
Рис. 7
АИР-20/М2-Н-ДГ
Варианты исполнений индикаторов для АИР-20/М2-Н
Вариант исполнения АИР-20/М2-Н, АИР-20/М2-МВ с глухой крышкой
Вариант исполнения
индикатора для
АИР-20/М2-МВ
Рис. 8
ЖК-индикатор
Рис. 9
СД-индикаторы
Рис. 10
Без индикации
Рис. 1
СД-индик
атор
В преобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователей метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специаль] средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
ных
Для взаимодействия преобразователя с компьютером используется внешнее программное обеспечение (ПО), которое не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии преобразователя и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внешнего программного обеспечения приведены в таблице 1:
Таблица 1.
|
Идентификационные данные |
Значение | ||
|
ПО HART |
ПО MODBUS | ||
|
Идентификационное наименование ПО |
Setup_H ART configjver 13. 0.exe |
AIR20_POLZ_V0.0.18. |
гхе |
|
Номер версии (идентификационный номер) ПО |
13.0 |
0.0.18 | |
|
Цифровой идентификатор программного обеспечения |
по номеру версии | ||
|
Примечание:^ и более поздние версии. | |||
Идентификационные данные встроенной части ПО приведены в таблице 2: Таблица 2
|
Идентификационные данные |
Значение | ||
|
ПО HART |
ПО MODBUS | ||
|
Идентификационное наименование ПО |
air20hc_vl31_PIC18F67 22.hex |
AIR20MB 8051F34C V0011.HEX |
)_ |
|
Номер версии (идентификационный номер) ПО(#) |
131 |
0.0.11 | |
|
Цифровой идентификатор программного обеспечения |
по номеру версии | ||
|
Примечание: - и более поздние версии. | |||
Метрологические и технические характеристики приведены в таблице 3: Таблица 3
|
Верхние пределы измерений или диапазоны измерений: | ||
|
- избыточного давления |
от 0,16 кПа до 100 М |
Па; |
|
- абсолютного давления |
от 1,0 кПа до 16 М |
Па; |
|
- разрежения |
от 0,4 кПа до 100 к |
Па; |
|
- давления-разрежения: с одинаковыми по абсолютному значению верхними пределами измерений избыточного давления и разрежения | ||
|
от 0,125 кПа до 50 к |
Па; | |
|
с различающимися по абсолютному значению верхними пределами измерений: избыточного давления |
от 60 кПа до 2,4 М |
Па; |
|
и разрежения |
100 к |
Па; |
|
- разности давлений |
от 0,063 кПа до 16 М |
Па, |
|
от минус 0,3 кПа до минус 1001 |
<Па; | |
|
- гидростатического давления |
от 0,63 кПа до 250 к |
Па. |
|
Пределы допускаемой основной приведенной погрешности у, %: |
±0,075; ±0,1; ±0,15; ±02; ±025; ±03; d ±0,5; ±0,6; ±0,8; ±1,0, ±12; ±1,5; d-±2,5; ±3,0; ± |
0,4; 2,0; 5,0. |
|
Выходные сигналы: | ||
|
4-20 (20-4) или 0-5 (5 - 4-20 (20 - 4) совмещении цифровым выходным сигнал HART- проток RS 485 с протоколом обм< MODBUS R |
0), й с ом ол; ?на ги |
|
Вариация выходного сигнала, %: |
0,5 |
Y |
|
Потребляемая мощность, Вт, не более | ||
|
- для АИР-20/М2-Н |
0,7 (при напряжении 24 1,0 (при напряжении 36 |
В), В). |
|
- для АИР-20/М2-МВ |
0,8 (при напряжении 24 |
В). |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °C |
±(0,04+0,12 ’РBmax/J |
|
от нормальной 23±2 °C, %/10°С: |
±(0,04+0,08'Рвтах!- ±(0,03+0,05 Ралах/ ±(0,05+0,15-Pjmax/ ±(0,05+0,20*/*Дтах/ ±(0,08+0,12 *Рдтах/- |
Рв); Рв); Рв); Рв); Рв); | ||
|
- для АИР-20/М2-Н | ||||
|
- для АИР-20/М2-МВ |
±0,12; ±0,20; ±( |
),08 | ||
|
Примечание: | ||||
|
Рв - верхний предел или диапазон измерений, на который настроен преобразователь. | ||||
|
Рвтах - максимальный верхний предел или диапазон измерений. | ||||
|
Габаритные размеры корпуса, мм, не более: | ||||
|
195*180* 140x180* |
340 220 | ||
|
Масса, кг, в зависимости от конструктивного исполнения: |
от 0,6 д< |
) 12 | ||
|
Средняя наработка на отказ, ч, в зависимости от исполнения: |
150000 (25( |
Ю00) | ||
|
Средний срок службы, лет, в зависимости от исполнения: |
15 С |
10) | ||
|
Рабочие условия эксплуатации: | ||||
|
- диапазон рабочих температур окружающего воздуха, °C: |
от - 40 до + 70; от - 55 до + 70; от - 60 до + 70; от - 50 до + 70; от -10 до + 70; от - 25 до + 70; от - 25 до + 80; от - 25 до + 70; от - 25 до + 70 (в зависимости от климатического исполне! |
ия) | ||
|
- атмосферное давление, кПа |
от 84 до 1 ( |
>6,7 | ||
|
- относительная влажность при температуре 35 °C и ниже, %, не более: |
98 | |||
|
Маркировка взрывозащиты: | ||||
|
АИР-20Ех/М2-Н AHP-20Exd/M2-H, AHP-20Exd/M2-MB AHP-20Exdia/M2-H |
OExiallCT lExdllCI 0ExiaIICT6 X, lExdllCT |
6Х 6Х 6Х | ||
наносится на переднюю панель преобразователей термотрансферным способом, а также на
руководства по эксплуатации НКГЖ.406233.028РЭ, НКГЖ.406233.054РЭ и паспорта
НКГЖ.406233.028ПС, НКГЖ.406233.054ПС - типографским способом.
В комплект поставки входят:
-
- Преобразователь давления измерительный АИР-20/М2
-
- Комплект монтажных частей и принадлежностей
-
- Программное обеспечение
-
- Руководство по эксплуатации
-
- Паспорт
-
- Методика поверки
1 ком пл.
осуществляется по документу НЕСГЖ.406233.028МП «Преобразователи давления измерительные АИР-20/М2. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.10.2015 г.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Основные средства поверки:
- комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210», диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±0,003 мА; верхние пределы измерений давлений: от 10 кПа до 60 МПа, пределы допускаемой основной погрешности: от ±0,03 % до ±0,3 %;
ения
-
- калибраторы давления портативные «ЭЛЕМЕР-ПКД-160», диапазон воспроизвел
давления: от 0 до 16 МПа, пределы допускаемой основной относительной погрешности: ±0,02; ±0,03; ±0,05 %; диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной погрешности: + 1) мкА;
-
- калибратор-измеритель унифицированных сигналов ИКСУ-260, диапазон измерений тока: от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности: ±(10ч I +1) мкА.
-
- манометры грузопоршневые МП-60, МП-600, диапазон измерений: от 0,6 до 60 МПа, пределы допускаемой основной погрешности: ±0,02 %, ±0,05 %;
-
- манометр абсолютного давления МПАК-15, диапазон измерений от 0 до 400 кПа, пределы допускаемой погрешности: ±6,65 Па в диапазоне от 0 до 20 кПа, ±13,3
Па в [ИЯ в
диапазоне от 20 до 133 кПа, ±0,01 % от действительного значения измеряемого давлен: диапазоне от 133 до 400 кПа;
-
- задатчики избыточного давления «Воздух-6,3», «Воздух-4000», диапазоны измерений: от 10 до 630 кПа, от 0,02 до 40 кПа, пределы допускаемой основной погрешности: ±0,02 %,
±0,05 %;
:: от го
-
- калибратор давления пневматический «Метран-505 Воздух», диапазон измерений 0,02 до 25 кПа, пределы допускаемой основной погрешности: ±0,015 % от действительно] значения измеряемого параметра;
-
- калибратор давления пневматический «Метран-504 Воздух», диапазон измерений: от 40 до 1000 кПа, пределы допускаемой основной погрешности: ±0,01 % от действительного значения измеряемого параметра;
-
- задатчик разрежения «Метран-503 Воздух», диапазон воспроизводимого давления: минус 0,25...минус 63 кПа, пределы допускаемой основной погрешности ±0,02 % от
действительного значения измеряемого параметра;
-
- измерительная поршневая система грузопоршневого манометра СРВ 5000-ХН, диапазоны измерений: от 0,2 до 100 МПа, класс точности: 0,005.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
Сведения о методиках (методах) измерений содержатся в руководствах по эксплуатации НКГЖ.406233.028РЭ, НКГЖ.406233.054РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным АИР-20/М2ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -1 -106 Па.
ТУ 4212-064-13282997-05. Преобразователи давления измерительные АИР-20М2. Технические условия.
Изготовительte
Общество с ограниченной ответственностью Научно-производственное предприяти «ЭЛЕМЕР» (ООО НЛП «ЭЛЕМЕР»)
Адрес: 124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Тел.: (495) 925-51-47, факс: (499) 710-00-01
E-mail: elemer@elemer.ru
ИНН: 5044003551
Испытательный центр '
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 26.07.2013, Регистрационный номер № 30004-13.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Телефакс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
