Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «7» октября 2019 г. № 2362

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики расхода ДРС.Т

Датчики расхода ДРС.Т предназначены для измерений объема жидкости в потоке и объемного расхода.

Принцип работы датчиков расхода ДРС.Т основан на явлении Ван Кармана. При обтекании неподвижного тела потоком жидкости за телом обтекания образуется вихревая дорожка. Частота образования вихрей прямо пропорциональна скорости потока протекающей жидкости.

Регистрация частоты образования вихрей происходит путем «просвечивания» потока ультразвуковым лучом, направленным перпендикулярно оси тела обтекания. После взаимодействия ультразвуковых колебаний с цепочкой вихрей сигнал, принятый пъезодатчиком, модулируется по фазе. Далее модулированный сигнал поступает в электронный блок, где происходит выделение полезного сигнала, его фильтрация, масштабирование и формирование выходного сигнала в виде импульсов напряжения с нормированной ценой импульса, цифрового и аналогового выходов.

Конструктивно датчики расхода ДРС.Т представляет собой моноблок, состоящий из проточной части, выполненной из нержавеющей стали в виде полнопроходного участка трубы с установленным телом обтекания, и электронного блока. Присоединение внешнего кабеля производится через кабельный ввод.

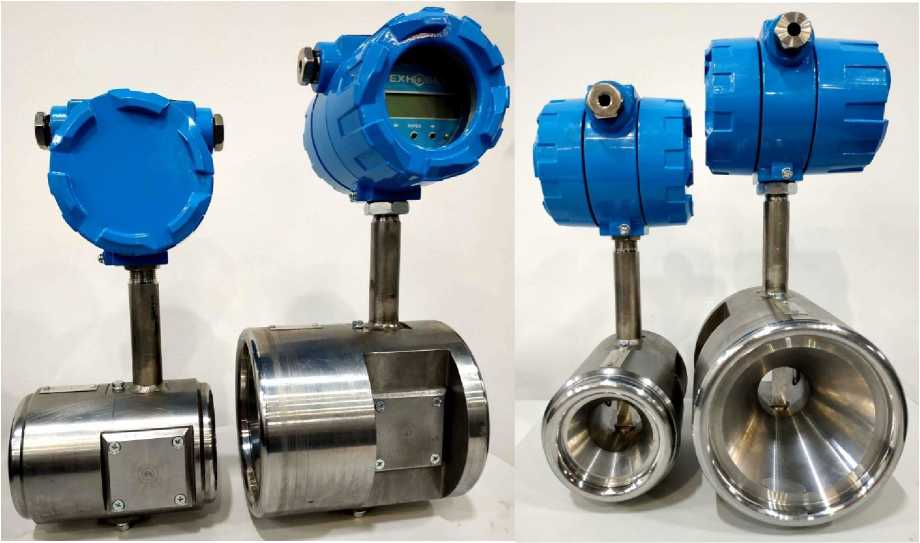

Рисунок 1 - Общий вид датчиков расхода ДРС.Т

Пломбирование от несанкционированного доступа электронного блока датчиков расхода ДРС.Т осуществляется нанесением знака поверки давлением на мастику крепежного винта. Место пломбировки от несанкционированного доступа датчиков расхода ДРС.Т представлено на рисунке 2.

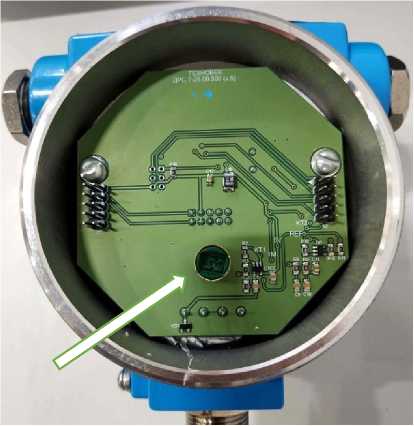

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки датчиков расхода ДРС.Т

Программное обеспечение (далее - ПО) встроенное. ПО предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти прибора результатов измерений и вывода их на ЖК индикатор (при наличии).

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на маркировочную табличку, закрепленную на верхней части электронного блока датчика расхода ДРС.Т, методом шелкографии и в центр титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность датчиков расхода ДРС.Т

осуществляется по документу ДРС.Т.00.000 МП2 «Инструкция. ГСИ. Датчики расхода ДРС.Т. Методика поверки» (с Изменением №1), утвержденному ФГУП «ВНИИР» 25 июля 2019 года.

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 07.02.2018 № 256 в диапазоне расхода соответствующем диапазону расхода поверяемого датчика расхода ДРС.Т с пределами относительной погрешности рабочего эталона ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт датчиков расхода ДРС.Т в виде оттиска поверительного клейма, а также на мастику, установленную в соответствии с рисунком 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-015-49652808-2010 Датчики расхода ДРС.Т. Технические условия

Общество с ограниченной ответственностью «Завод нефтегазового оборудования «ТЕХНОВЕК» (ООО «Завод НГО «ТЕХНОВЕК»)

ИНН 1828009678

Адрес: 427430, Удмуртская Республика, г. Воткинск, 6 км. Камской железной дороги, площадка «Сива»

Телефон (факс): 8 (34145) 6-03-00, 6-03-01, 6-03-02

Web-сайт: www.technovek.ru

Е-mail: info@technovek.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): 8 (843) 272-70-62, 8 (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
