Номер по Госреестру СИ: 64037-16
64037-16 Датчики весоизмерительные
(PB, PBW)
Назначение средства измерений:
Датчики весоизмерительные РВ, rbW (далее - датчики) предназначены для измерений и преобразования, воздействующей на датчик силы тяжести взвешиваемого объекта, в аналоговый нормированный электрический измерительный сигнал.

Внешний вид.
Датчики весоизмерительные
Рисунок № 1

Внешний вид.
Датчики весоизмерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным РВ, PBW
-
1 ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний.
-
2 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3 Техническая документация фирмы «Flintec GmbH», Германия.
Поверка
Поверка осуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013.Основные средства поверки: для датчиков с числом поверочных интервалов nLC < 3000 рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых доверительных границ относительной погрешности 6 = 0,01 %; для датчиков с числом поверочных интервалов nLc> 3000 ГПЭ единицы силы ГЭТ 32-2011 (S<540’6, е<140’5, Wa<5A0-6, Wb<6A0-6).
Знак поверки наносится в паспорт.
Изготовитель
Фирма «Flintec GmbH», Германия
Адрес: Bemannsbruch 9, 74909 Meckesheim, Germany
Тел. +49622692400, факс +496226924099
E-mail: germany@flintec.ru
Испытательный центр
ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия датчиков основан на преобразовании силы тяжести, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.
Датчик состоит из упругого элемента, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования.
Датчики состоят из двух семейств РВ, РВW, отличающихся монтажными элементами встройки датчика в весы.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой и имеют следующее варианты обозначения
1-2-3, где:
-
1 - указание семейства (РВ или РВW);
-
2 - указание максимальной нагрузки;
-
3 - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (С3 или С4).
PBW
PB

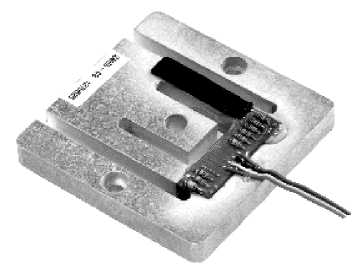

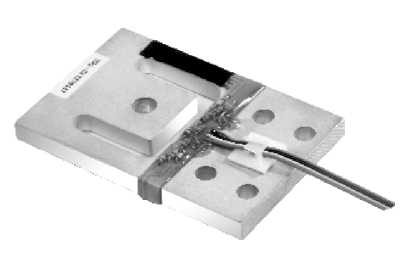

Рисунок 1 - Общий вид датчиков
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
-
- торговая марка изготовителя;
-
- модификация весоизмерительного датчика;
-
- максимальная нагрузка Emax;
-
- серийный номер;
-
- знак утверждения типа.
Таблица 6
Наименование |
Количество |
Датчик с кабелем питания и связи |
1 шт. |
Паспорт |
1 экз. |
Упаковка |
1 шт. |
-
1. Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 1.
Таблица 1
Интервалы измерений, кг |
Пределы допускаемой погрешности при поверке (mpe) |
от 0 до 500n включ. |
±0,35 n |
св. 500n до 2000n включ. |
±0,7 n |
св. 2000n |
±1,05 n |
-
2. Значение поверочного интервала п, кг.................................................Emax / nmax
-
3. Минимальная нагрузка, Emin, кг....................................................................0
-
4. Обозначение по влажности.......................................................................SH
-
5. Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
-
6. Диапазон температур работоспособности и хранения, °С......от минус 20 до плюс 65
-
7. Напряжение питания, В.....................................................................от 5 до 15
-
8. Вероятность безотказной работы за 2000 ч................................................... 0,98
-
9. Датчики семейства РВ
9.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальный поверочный интервал (vmin), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Emax в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение* | ||
Класс точности по ГОСТ 8.631-2013 |
C3 |
C3 MI 6 |
C4 |
Максимальное число поверочных интервалов, nmax = Emax /п |
3000 |
3000 |
4000 |
Максимальная нагрузка, Emax, кг |
3.75, 7.5, 15, 37.5, 75, 150, 375 |
375 |
375 |
Минимальный поверочный интервал vmin, кг |
Emax / 7500 | ||
Невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Emax в течение 30 мин, выраженный через поверочный интервал v |
Emax / 6000 |
Emax / 12000 |
Emax / 8000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
-
9.2. Относительный выходной сигнал при Emax, мВ/В.............................. 1,08±0,1 %
-
9.3. Входное сопротивление, Ом............................................................... 1180±50
-
9.4. Выходное сопротивление, Ом........................................................... 1000±10
9.5. Максимальная нагрузка Emax, габаритные размеры и масса датчиков приведены в таблице 3.
Таблица 3
Максимальная нагрузка (-EmaxX кг |
Г абаритные размеры, не более, мм |
Масса, г, не более | ||
длина |
ширина |
высота | ||
3,75 |
70 |
39 |
2 |
25 |
7,5 |
2,5 |
30 | ||
15 |
4,1 |
40 | ||
37,5 |
76,2 |
44,5 |
4,8 |
55 |
75 |
84,4 |
54,8 |
6,4 |
85 |
150 |
107,3 |
69,9 |
7,9 |
160 |
375 |
119,4 |
76,1 |
12,7 |
290 |
-
10. Датчики семейства PBW
10.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальный поверочный интервал (vmin), невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Emax в течение 30 мин, выраженный через поверочный интервал v приведены в таблице 4.
Таблица 4
Наименование характеристики |
Значение* |
Класс точности по ГОСТ 8.631-2013 |
C3 |
Максимальное число поверочных интервалов nmax |
3000 |
Максимальная нагрузка, Emax, кг |
5,7; 8,5; 11,3; 22,7; 45,4; 109 |
Минимальный поверочный интервал vmin, кг |
Emax / 7500 |
Невозврат выходного сигнала при возврате к минимальной нагрузке DR после нагружения постоянной нагрузкой, составляющей 90 - 100 % от Emax в течение 30 мин, выраженный через поверочный интервал v |
Emax / 6000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
-
10.2. Относительный выходной сигнал при Emax, мВ/В.....................0,9 (1,08)±0,0009
-
10.3. Входное сопротивление, Ом......................................................... 1190±10
-
10.4. Выходное сопротивление, Ом.......................................................1000±10
-
10.5. Максимальная нагрузка Emax, габаритные размеры и масса датчиков приведены в таблице 5.
Таблица 5
Максимальная нагрузка (-EmaxX кг |
Г абаритные размеры, не более, мм |
Масса, г, не более | ||
длина |
ширина |
высота | ||
5,7; 8,5 |
63,5 |
63,5 |
2,5 |
35 |
11,3 |
3,2 |
45 | ||
22,7 |
4 |
50 | ||
45,4 |
6,4 |
70 | ||
109 |
8 |
90 |
