Номер по Госреестру СИ: 50844-12
50844-12 Датчики весоизмерительные цифровые сжатия
(RC3D)
Назначение средства измерений:
Датчики весоизмерительные цифровые сжатия RC3D (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в цифровой нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные цифровые сжатия
Рисунок № 1
Внешний вид.
Датчики весоизмерительные цифровые сжатия
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.07.2022
Номер записи - 140379
ID в реестре СИ - 362779
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Flintec GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3453 от 2007.12.10 Об утверждении изменения №1 "Правил по проведению работ в Системе сертификации механических транспортных средств и прицепов"
№1451 от 2017.07.04 О продлении срока действия свидетельств об утверждении типа средств измерений
№2738 от 2018.12.25 О переоформлении свидетельства об утверждении типа средства измерений № 49259 "Весы автомобильные электронные АВП-А-СД" и внесении изменений в описание типа
№2382 от 2020.12.31 О внесении изменений в описание типа на весы автомобильные ВСА
№903 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений
№2947 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
№550 от 2022.03.03 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3431 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Дорожный транспорт" (ТК 056)
№669 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1213 от 2024.05.20 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Датчики весоизмерительные цифровые сжатия (RC3D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Flintec GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19963-00 01.07.2005 |
Датчики весоизмерительные тензорезисторные, PC Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19963-05 01.10.2010 |
Датчики весоизмерительные тензорезисторные, PC Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19964-00 01.07.2005 |
Датчики весоизмерительные тензорезисторные, RC Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19964-05 01.10.2010 |
Датчики весоизмерительные тензорезисторные, RC Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19964-06 01.09.2011 |
Датчики весоизмерительные тензорезисторные, RC Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19965-00 01.07.2005 |
Датчики весоизмерительные тензорезисторные, SB Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
19965-05 01.10.2010 |
Датчики весоизмерительные тензорезисторные, SB Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32521-06 01.09.2011 |
Преобразователи тензометрические, LDU, DAS 72.1, FAD Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32775-06 01.10.2011 |
Устройства весоизмерительные, FT Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32775-08 01.06.2013 |
Устройства весоизмерительные, FT Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46027-10 17.12.2015 |
Датчики весоизмерительные балочные из нержавеющей стали, Нет данных Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46028-10 17.12.2015 |
Датчики весоизмерительные балочные из алюминия, Нет данных Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46029-10 17.12.2015 |
Датчики весоизмерительные низкопрофильные из алюминия, Нет данных Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50843-12 04.07.2022 |
Датчики весоизмерительные сжатия, RC3 Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50844-12 04.07.2022 |
Датчики весоизмерительные цифровые сжатия, RC3D Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58487-14 19.08.2024 |
Приборы весоизмерительные, FT Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63475-16 28.03.2026 |
Датчики весоизмерительные, PC22, PC42, PC46 и РС60 Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63476-16 28.03.2026 |
Датчики весоизмерительные, SB2, SB4, SB5, SB6, SB8, SLB, SB14, BK2, PC1, PC2H, PC6 и PCB Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64037-16 18.05.2026 |
Датчики весоизмерительные, PB, PBW Фирма "Flintec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Кто поверяет Датчики весоизмерительные цифровые сжатия (RC3D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики весоизмерительные цифровые сжатия (RC3D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на датчик в виде маркировочной наклейки и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным цифровым сжатия RC3D
-
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
-
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3. Техническая документация фирмы «FLINTEC GmbH», Германия.
Поверка
Поверкаосуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 3 = 0,01 %.
Датчики, применяемые в весах, весодозирующих и весоизмерительных устройствах автономной поверке не подлежат.
Изготовитель
фирма «FLINTEC GmbH», Германия
Адрес: FLINTEC GmbH, Bemannsbruch, 9, 74909 Meckesheim, Germany
Tel: +49(0)6226924025 www.flintec.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер в Госреестре 30001-10. Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия датчиков основан на преобразовании упругой деформации датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и аналого-цифрового преобразователя.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами и массой.

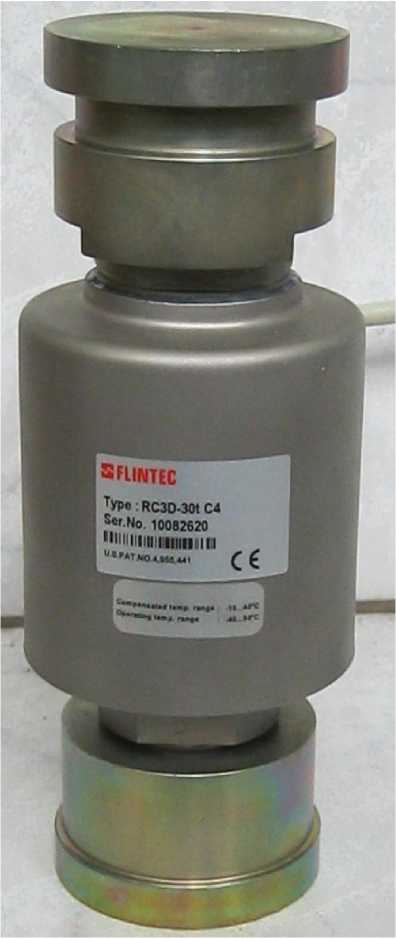

Рис.1. Общий вид датчика

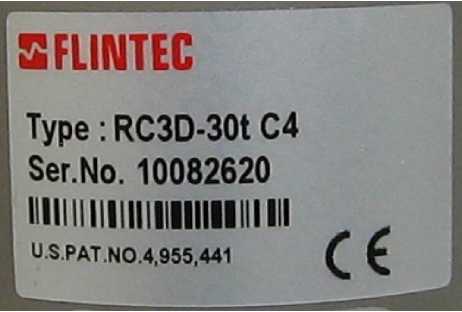

Рис. 2 - Маркировка датчика
Маркировка датчиков производится на фирменной наклейке, на которой нанесено:
-
- торговая марка изготовителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- класс точности по ГОСТ Р 8.726-2010;
-
- максимальная нагрузка Emax.
Датчик - 1 шт.
Паспорт - 1 экз.
-
1. Класс точности по ГОСТ Р 8.726-2010 .....................................................С
-
2. Доля от пределов допускаемой погрешности весов, pLC.................................. 1
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
|
Нагрузка, кг |
Пределы допускаемой погрешности (mpe), кг |
|
от 0 до 500n включ. |
± 0,5 n |
|
св. 500n до 2000n включ. |
± 1,0 n |
|
св. 2000n |
± 1,5 n |
-
4. Обозначение по влажности..................................................................СН
-
5. Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|
-
6. Составляющая погрешности связанная с ползучестью
-
- за 30 мин, кг, не более...................................................................0,7 mpe
-
- за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe
7. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax) и минимальный поверочный интервал (vmin) приведены в таблице 2.
Таблица 2
|
Максимальное число поверочных интервалов nmax |
1000 |
3000 |
4000 |
|
Максимальная нагрузка, Emax, т |
30, 40, 50 |
30, 40, 50 |
30, 40, 50 |
|
Минимальный поверочный интервал Vmin, кг |
Emax /5000 |
Emax /15000 |
Emax /15000 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
Emax /2000 |
Emax /6000 |
Emax /8000 |
-
8. Габаритные размеры и масса датчиков приведены в таблице 3
Таблица 3
|
Максимальная нагрузка (EmaxX кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | |
|
Длина |
Диаметр | ||
|
30, 40 |
150 |
81 |
3,6 |
|
50 |
178 |
99 |
4,5 |
-
9. Условия измерений:
-
- предельные значения температуры, °С.............................. от минус 10 до + 40
-
- относительная влажность, %.............................................................до 96
-
10. Температура эксплуатации и хранения, °С....................... от минус 40 до + 50
-
11. Напряжение питания, В.............................................................от 9 до 12
-
12. Предел допустимой нагрузки ELim, % от Етах..........................................200
-
13. Степень защиты оболочки датчиков по ГОСТ 14254 (МЭК 529-89)... IP68/ 1Р69К
-
14. Вероятность безотказной работы за 2000 ч.............................................0,9
