Номер по Госреестру СИ: 63475-16
63475-16 Датчики весоизмерительные
(PC22, PC42, PC46 и РС60)
Назначение средства измерений:
Датчики весоизмерительные PC22, PC42, PC46 и РС60 (далее - датчики)
предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.

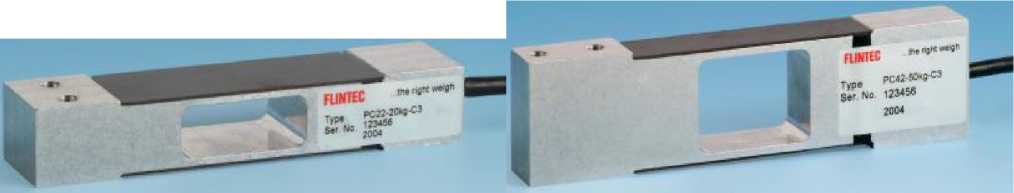

Внешний вид.
Датчики весоизмерительные
Рисунок № 1

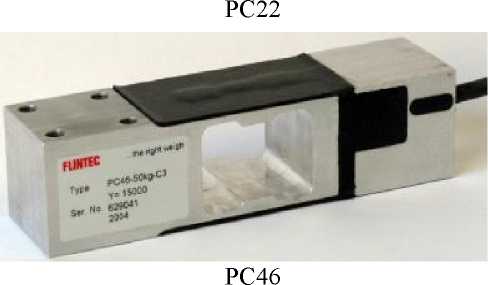

Внешний вид.
Датчики весоизмерительные
Рисунок № 2

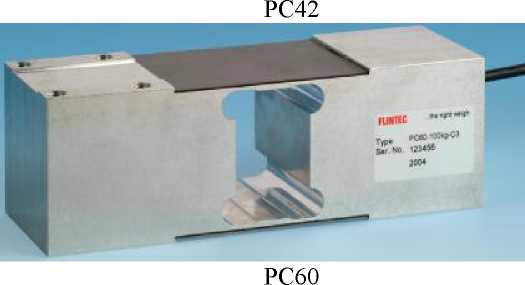

Внешний вид.
Датчики весоизмерительные
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в ГОСТ 8.631-2013 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным PC22, PC42, PC46 и РС60
-
1. ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний.
-
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3. Техническая документация фирмы «Flintec GmbH», Германия.
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки» ГОСТ 8.631-2013.
Основные средства поверки: для датчиков с числом поверочных интервалов nLC < 3000 рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых доверительных границ относительной погрешности 6 = 0,01 %; для датчиков с числом поверочных интервалов nLC> 3000 ГПЭ единицы силы ГЭТ 32-2011 (S<540’6, 6<1• I0\ Wa<5A0-6, Wb<6A0-6).
Изготовитель
Фирма «Flintec GmbH», Германия
Адрес: Bemannsbruch 9, 74909 Meckesheim, Germany
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия датчиков основан на преобразовании силы тяжести, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.
Датчик состоит из упругого элемента, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования.
Датчики состоят из четырех семейств РС22, РС42, РС46, РС60, отличающихся монтажными элементами встройки датчика в весы.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами, массой и имеют следующее варианты обозначения
1-2-3-4, где:
-
1 - указание семейства (РС22, РС42, РС46 или РС60);
-
2 - указание максимальной нагрузки;
-
3 - обозначение версии резьбы (может не указываться);
-
4 - класс точности по ГОСТ 8.631-2013 и число поверочных интервалов (C1, С3
Рисунок 1 - Внешний вид датчиков
или С4).
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
-
- торговая марка изготовителя;
-
- модификация весоизмерительного датчика;
-
- максимальная нагрузка Emax;
-
- серийный номер;
-
- знак утверждения типа.
Знак поверки наносится в паспорт.
-
1. Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 1.
Таблица 1
Интервалы измерений, кг |
Пределы допускаемой погрешности при поверке (mpe) |
от 0 до 500п включ. |
± 0,35 п |
св. 500п до 2000п включ. |
± 0,7 п |
св. 2000п |
± 1,05 п |
-
2. Значение поверочного интервала п, кг..............................................Emax / nmax
-
3. Входное сопротивление, Ом..............................................................413 ± 20
-
4. Выходное сопротивление, Ом.......................................................... 350 ± 25
-
5. Невозврат выходного сигнала при возврате к минимальной нагрузке CDR после
нагружения постоянной нагрузкой, составляющей 90 - 100 % от Етах в течение
30 мин, выраженный через поверочный интервал v................................................± 0,50
-
6. Минимальная нагрузка, Emin, кг...................................................................0
-
7. Условия измерений:
- предельные значения температуры, °С............................... от минус 10 до плюс 40
-
8. Диапазон температур работоспособности и хранения, °С ... от минус 20 до плюс 65
-
9. Напряжение питания, В....................................................................от 5 до 15
-
10. Безопасная перегрузка EL,im в течение 5 мин, % от Emax................................. 150
-
11. Вероятность безотказной работы за 2000 ч .....................0,98
-
12. Датчики семейства РС22
-
12.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Еах), минимальный поверочный интервал (vmin) приведены в таблице 2.
-
Таблица 2
Наименование характеристики |
Значение* |
Класс точности по ГОСТ 8.631-2013 |
C3 |
Максимальное число поверочных интервалов nmax = Emax /п |
3000 |
Максимальная нагрузка, Emax, кг |
5, 10, 20, 30, 40 |
Минимальный поверочный интервал vmin, кг |
Emax / 6000 или Emax / 12000 |
Примечание: * Метрологические характеристики приведены для предельных значений | |
температуры от минус 10 °С до плюс 40 °С. |
-
12.2. Относительный выходной сигнал при Emax, мВ/В................................2 ± 10 %
-
12.3. Обозначение по влажности.................................................................SH
-
12.4. Максимальная нагрузка Emax, габаритные размеры и масса датчиков приведены в таблице 3.
Таблица 3
Максимальная нагрузка (-EmaxX кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
длина |
ширина |
высота | ||
5, 10 |
130,0 |
25,4 |
22,0 |
1,0 |
20, 30, 40 |
30,0 |
22,0 |
-
13. Датчики семейства РС42
-
13.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Еах), минимальный поверочный интервал (vmin) приведены в таблице 4.
-
Таблица 4
Наименование характеристики |
Значение* | ||
Класс точности по ГОСТ 8.631-2013 |
C1 |
C3 |
C4 |
Максимальное число поверочных интервалов nmax = Emax /n |
1000 |
3000 |
4000 |
Максимальная нагрузка, Emax, кг |
5, |
10, 20, 30, 50, 100, 200 | |
Минимальный поверочный интервал vmin, кг |
Emax / 5000 |
Emax / 10000 или Emax / 15000 | |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
-
13.2. Относительный выходной сигнал при Emax, мВ/В.....................................2 ± 10 %
-
13.3. Обозначение по влажности...................................................................СН
-
13.4. Максимальная нагрузка Emax, габаритные размеры и масса датчиков приведены в таблице 5.
Таблица 5
Максимальная нагрузка (-EmaxX кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
длина |
ширина |
высота | ||
5, 10, 20, 30 |
150 |
20 |
40 |
1,0 |
50, 100, 200 |
150 |
25,4 |
40 |
-
14. Датчики семейства РС46
-
14.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Еах), минимальный поверочный интервал (vmin) приведены в таблице 6.
-
Таблица 6
Наименование характеристики |
Значение* | ||
Класс точности по ГОСТ 8.631-2013 |
C1 |
C3 |
C4 |
Максимальное число поверочных интервалов nmax = Emax /n |
1000 |
3000 |
4000 |
Максимальная нагрузка, Emax, кг |
50, 100, |
50, 200, 250 |
250 |
Минимальный поверочный интервал vmin, кг |
Emax / 5000 |
Emax / 7500 или Emax / 15000 |
Emax / 12500 или Emax / 25000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
-
14.2. Относительный выходной сигнал при Emax, мВ/В.................................2 ± 10 %
-
14.3. Обозначение по влажности................................................................СН
-
14.4. Максимальная нагрузка Emax, габаритные размеры и масса датчиков приведены в таблице 7.
Таблица 7
Максимальная нагрузка (-EmaxX кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
длина |
ширина |
высота | ||
50, 100, 150, 200, 250 |
150 |
38,1 |
38,1 |
1,0 |
-
15. Датчики семейства РС60
-
15.1 Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Еах), минимальный поверочный интервал (vmin) приведены в таблице 8.
-
Таблица 8
Наименование характеристики |
Значение* | |
Класс точности по ГОСТ 8.631-2013 |
С3 |
С3MR |
Максимальное число поверочных интервалов nmax = Emax /n |
3000 |
3000 |
Максимальная нагрузка, Emax, кг |
30, 50, 100, 200, 300, 500, 750 | |
Минимальный поверочный интервал vmin, кг |
Emax / 7500 |
Emax / 15000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
-
15.2. Относительный выходной сигнал при Emax, мВ/В...................................2 ± 0,1
-
15.3. Обозначение по влажности.................................................................СН
-
15.4. Максимальная нагрузка Emax, габаритные размеры и масса датчиков приведены в таблице 9.
Таблица 9
Максимальная нагрузка (EmaxX кг |
Габаритные размеры, не более, мм |
Масса, кг, не более | ||
длина |
ширина |
высота | ||
30, 50, 100, 200, 300, 500, 750 |
188 |
63,5 |
62,3 |
2,0 |
