УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июня 2021 г. № 903
Лист № 1 Регистрационный № 58487-14 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы весоизмерительные FT
Назначение средства измеренийПриборы весоизмерительные FT (далее - приборы) предназначены для аналого-цифрового преобразования выходного сигнала весоизмерительных тензорезисторных датчиков и/или дальнейшей обработки данных и представления результатов взвешивания в единицах массы.
Описание средства измеренийПринцип действия приборов FT заключается в аналого-цифровом преобразовании (кроме FT-xD, FT-1ххD и FT-1хххD) сигналов, поступающих с датчиков, их обработке, и отображении измеренного значения массы на дисплее прибора и/или их передаче периферийным устройствам через цифровые интерфейсы связи.
Приборы являются модулями весов и весоизмерительных устройств и используются в качестве индикаторов (Т.2.2.2 ГОСТ OIML R 76-1-2011).
Приборы представляют собой электронные устройства, включающие в себя: аналогоцифровой преобразователь выходных электрических сигналов (далее - сигналов) весоизмерительных тензорезисторных датчиков (далее - датчик) или разъем для подключения цифровых датчиков, микропроцессор для обработки измерительной информации, стабилизатор питания, дисплей, клавиатуру, а так же цифровые интерфейсы (например, Ethernet, RS 232C, RS422/485, USB, Bluetooth или WiFi) для связи с периферийными устройствами (например, принтеры, вторичный дисплей, ПК).
Приборы, предназначенные, для работы с аналоговыми датчиками имеют обозначение FT-1x, FT-1xx или FT-1xxx. Приборы, предназначенные, для работы с цифровыми датчиками обозначаются как FT-1xD, FT-1xxD или FT-1xxxD.
Общий вид приборов представлен на рисунках 1 - 2.
FT-11, FT-11D

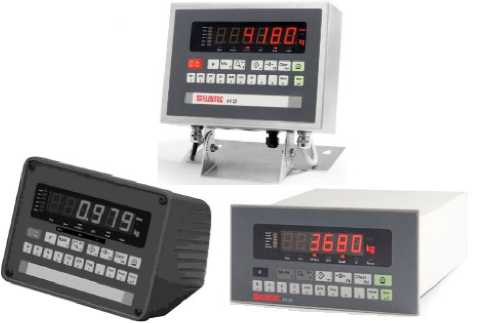

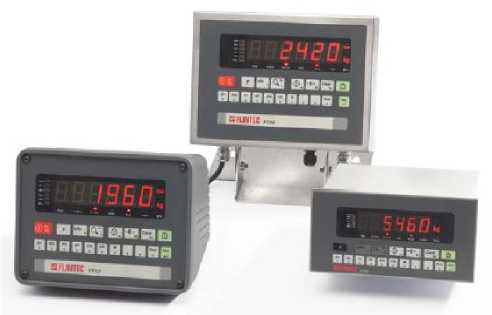

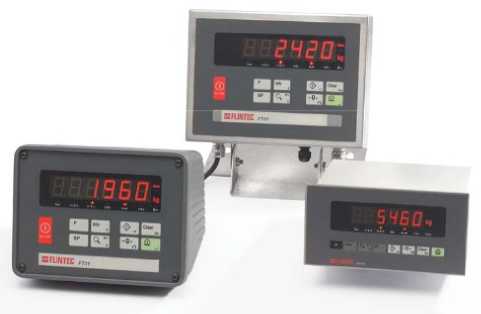

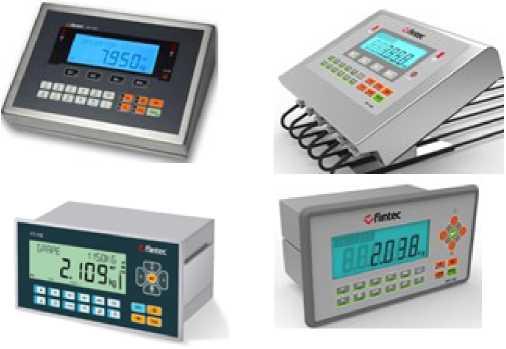

Рисунок 1 - Общий вид приборов
FT-12, FT-12D
FT-13, FT-13D
FT-15, FT-15D
FT-16, FT-16D
FT-107, FT-107S
FT-10, FT-10 Fill, FT-10 Flow

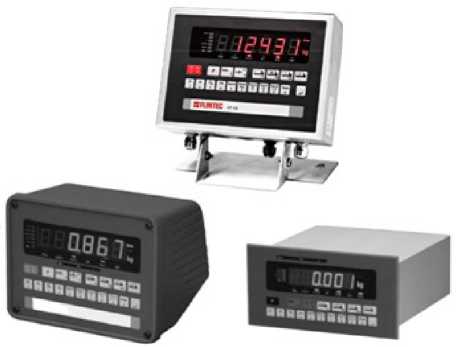

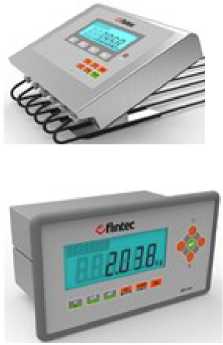

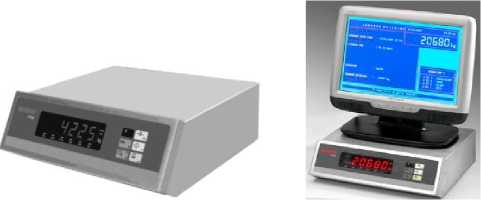

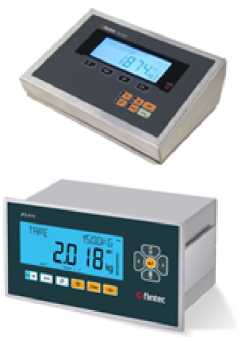

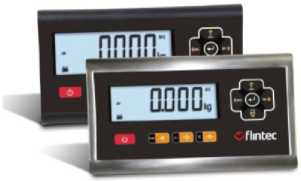

Рисунок 2 - Общий вид приборов
FT-112, FT-112D
FT-111, FT-111D
Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство первоначальной установки на нуль (T.2.7.2.4);
-
- устройство слежения за нулем (T.2.7.3);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
-
- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1) - во всех приборах, кроме FT-15;
-
- устройство взвешивания тары (T.2.7.4.2) - в приборах FT-12 и FT-15;
-
- устройство предварительного задания значения массы тары (Т.2.7.5) - в приборах FT-12 и FT-15;
-
- устройство переключения показаний массы брутто-нетто (Т.5.2.1);
-
- показывающее устройство с расширением (Т.2.6);
-
- режим работы в качестве устройства обработки аналоговых данных для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7) -кроме FT-13(D);
-
- устройство для компенсации влияния изменения гравитации (4.1.2.6);
-
- устройство установки по уровню (Т.2.7.1).
Приборы выпускаются в следующих модификациях: FT-10, FT-10 Fill, FT-10 Flow, FT-107, FT-107S, FT-11, FT-11D, FT-111, FT-111D, FT-112, FT-112D, FT-12, FT-12D,
FT-13, FT-13D, FT-15, FT-15D, FT-16, FT-16D.
Модификации приборов отличаются функциональными возможностями, стандартами интерфейсов связи, материалом корпуса (алюминий, нержавеющая сталь), типом установки (настольный, настенный или панельный). Приборы FT-16, FT-16D изготавливаются только в панельном исполнении. Обозначение модификаций может содержать дополнительный символ, обозначающий тип исполнения корпуса: W (настенный), T (настольный) или Р (панельный), например, FT-111 или FT-111-T.
Приборы FT-1xD работают только с датчиками весоизмерительными цифровыми сжатия RC3D (регистрационный № 50844-12), изготовитель - фирма «Flintec GmbH», Германия.
Знак поверки в виде наклейки наносится на лицевую панель прибора или на маркировочную табличку.
Для защиты от несанкционированного доступа к внутренним частям и изменений параметров их настройки и юстировки, в зависимости от исполнения, корпус прибора и переключатель настройки и юстировки, расположенный на главной печатной плате прибора, пломбируются свинцовыми пломбами и/или пломбами в виде разрушаемых наклеек (рисунки 3 - 5).
1
2
FT-11, FT-12, FT-13, FT-15 (алюминиевый корпус)
1
FT-11D, FT-12D, FT-13D, FT-15 (алюминиевый корпус)

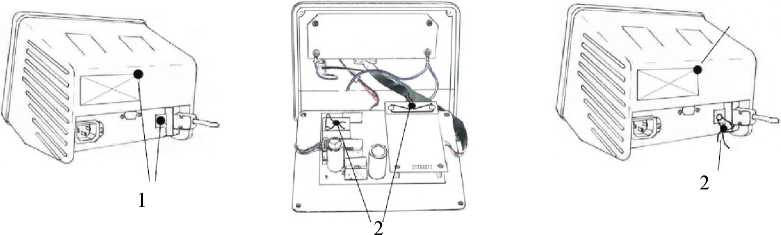

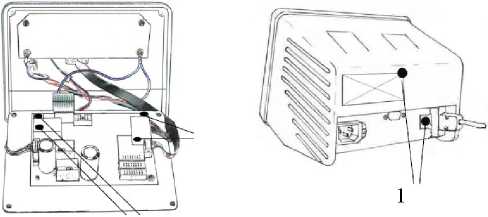

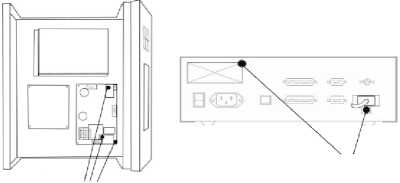

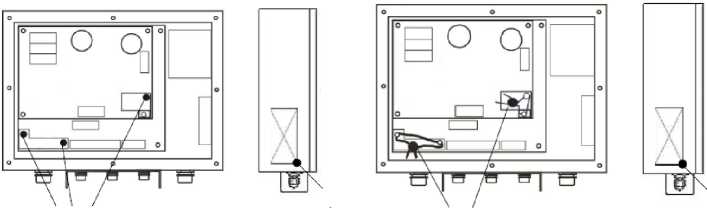

Рисунок 3 - Схема пломбировки (1 - разрушаемая наклейка, 2 - свинцовая или пластиковая пломба пломба)
1
FT-11, FT-12, FT-13, FT-15 (тип установки панельный)
1
1
2
FT-11D, FT-12D, FT-13D, FT-15D (тип установки панельный)
1 1 2
FT-11, FT-12, FT-13, FT-15, FT-11D, FT-12D, FT-13D, FT-15D (корпус из нержавеющей стали)
1
2
2
FT-16
2

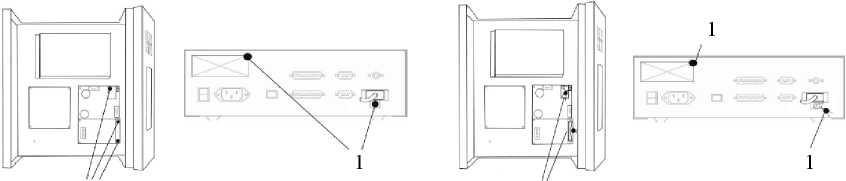

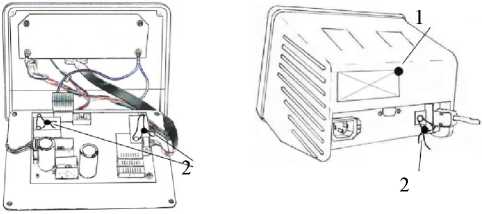

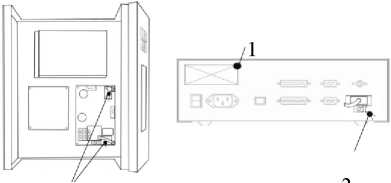

Рисунок 4 - Схема пломбировки (1 - разрушаемая наклейка, 2 - свинцовая или пластиковая пломба)
1
16D
или
1
FT-107S
FT-10, FT-10 Fill, FT-10 Flow
1
1
тип установки настольный
тип установки настенный
FT-111, FT-111D, FT-112, FT-112D

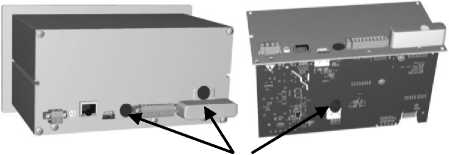

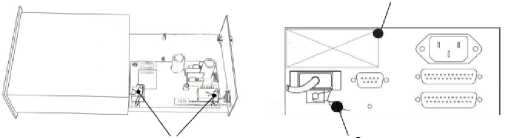

Рисунок 5 - Схема пломбировки (1 - разрушаемая наклейка, 2 - свинцовая или пластиковая пломба)
Программное обеспечениеПрограммное обеспечение (ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Идентификационным признаком ПО служит номер версии, который отображается на дисплее прибора при его включении.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.
Изменение ПО приборов через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и юстировки, расположенному на печатной плате внутри пломбируемого корпуса прибора. Доступ к параметрам настройки и юстировки возможен только при нарушении пломб и изменении положения переключателя настройки и юстировки. Кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек. Энергонезависимая память защищена переключателем настройки и паролем.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||||
FT-11, FT-11D, FT-12, FT-12D, FT-13, FT-13D, FT-15D, FT-16, FT-16D |
FT-15 |
FT-107 |
FT-10, FT-10 Fill, FT-10 Flow |
FT-111, FT-111D, FT-112, FT-112D | |
Наименование ПО |
- |
- |
- |
- |
- |
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
01.XX1), 02.XX1) |
03.XX1) |
1.YY1) |
2.YY1) |
01.YY1) |
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
1)обозначения «ХХ» и «YY» не относятся к метрологически значимому ПО, принимают
значения от 00 до 99
Метрологические и технические характеристики
Таблица 2 — Метрологические характеристики модификаций FT-11, FT-11D, FT-12, FT-12D,
FT-13, FT-13D, FT-15, FT-15D, FT-16, FT-16D
Метрологическая характеристика |
Значение | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
IIII |
Значение доли предела допускаемой погрешности, pi: | ||
- для приборов, работающих с цифровыми датчиками |
0,0 | |
- для приборов, работающих с аналоговыми датчиками |
0,5 | |
Максимальное число поверочных интервалов, n: | ||
- однодиапазонные весы |
10 000 |
1000 |
- в каждом диапазоне взвешивания двухдиапазонных весов |
6000 |
1000 |
Минимальное входное напряжение, приходящееся на один поверочный интервал (е), Xumin, мкВ:
|
0,5 0,4 |
Минимальное напряжение в диапазоне измерений, UMRmin, мВ |
0 |
Максимальное напряжение в диапазоне измерений, UMRmax, мВ |
20 |
Минимальное полное сопротивление датчика, Rbmin, Ом |
58 |
Максимальное полное сопротивление датчика, RLmax, Ом |
1200 |
Напряжение питания датчиков, Uexc, В |
5,0 |
Линия связи |
четырех- или шестипроводная |
Максимальное значение отношения длины кабеля к поперечному сечению, (LA)max, м/мм2 |
274 |
Диапазон уравновешивания тары, % от максимальной нагрузки весов (Max) |
100 |
Таблица 3 — Метрологические характеристики модификаций FT-10, FT-10 Fill, FT-10 Flow, FT-107, FT-107S
Метрологическая характеристика |
Значение | |||
FT-10, FT-10 Fill, FT-10 Flow |
FT-107, FT-107S | |||
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
IIII |
III |
IIII |
Значение доли предела допускаемой погрешности, pc. |
0,5 |
0,5 | ||
Максимальное число поверочных интервалов, n, в каждом диапазоне весов: - одно- и двухдиапазонных |
10 000 |
1 000 |
6 000 |
1 000 |
Минимальное входное напряжение, приходящееся на один поверочный интервал (е), Xumin, мкВ: |
0,4 |
0,4 |
0,4 | |
Минимальное напряжение в диапазоне измерений, UMRmin, мВ |
0 | |||
Максимальное напряжение в диапазоне измерений, UMRmax, мВ |
20 | |||
Минимальное полное сопротивление датчика, RLmin, Ом |
43 |
85 | ||
Максимальное полное сопротивление датчика, RLmax, Ом |
1100 |
1200 | ||
Напряжение питания датчиков, Uexc, В |
5 |
5 | ||
Максимальное значение отношения длины кабеля к поперечному сечению, (L/A)max, м/мм2, для линии связи:
|
(L/A)max LC 4824 |
(L/A)max LC 2059 | ||
Диапазон уравновешивания тары, % от максимальной нагрузки весов (Max) |
100 % |
Таблица 4 — Метрологические характеристики модификаций FT-111, FT-112, FT-111D, FT-112D
Метрологическая характеристика |
Значение | |
FT-111, FT-112 |
FT-111D, FT-112D |
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
IIII |
III |
IIII |
Значение доли предела допускаемой погрешности, pi:
|
0,5 |
0,0 | ||
Максимальное число поверочных интервалов, n, в каждом диапазоне (поддиапазоне) измерений весов:
|
10 000 10 000 |
1 000 1 000 |
10 000 10 000 |
1 000 1 000 |
Минимальное входное напряжение, приходящееся на один поверочный интервал (е), \umin, мкВ: |
0,4 |
0,4 |
0,4 | |
Минимальное напряжение в диапазоне измерений, UMRmin, мВ |
0 | |||
Максимальное напряжение в диапазоне измерений, UMRmax, мВ |
20 | |||
Минимальное полное сопротивление датчика, RLmin, Ом |
43 |
43 | ||
Максимальное полное сопротивление датчика, RLmax, Ом |
1200 |
1200 | ||
Напряжение питания датчиков, Uexc, В |
5 |
5 | ||
Максимальное значение отношения длины кабеля к поперечному сечению, (L/A)max, м/мм2, для линии связи:
|
(L/A)max LC 4012 |
(L/A)max LC 2059 | ||
Диапазон уравновешивания тары, % от максимальной нагрузки весов (Max) |
100 % |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температуры, оС |
от - 10 до + 40 |
Параметры электропитания от сети переменного тока для модификаций FT-11, FT-11D, FT-12, FT-12D, FT-13, FT-13D, FT-15, FT-15D, FT-16, FT-16D: - напряжение, В |
+10% 220 -15% |
- частота, Гц |
от 49 до 51 |
Параметры электропитания от сети переменного тока для модификаций для модификаций FT-10, FT-10 Fill, FT-10 Flow, FT-107, FT-107S, FT-111, FT-111D, FT-112, FT-112D - напряжение, В |
от 187 до 240 |
- частота, Гц |
от 50 до 60 |
Параметры электропитания от источника постоянного тока (встроенная аккумуляторная батарея - опционально), напряжение, В - для модификаций FT-11, FT-11D, FT-12, FT-12D, FT-13, FT-13D, FT-15, FT-15D, FT-16, FT-16D |
от 9 до 24, |
- для модификаций FT-10, FT-10 Fill, FT-10 Flow |
от 12 до 28 |
- для модификаций FT-107, FT-107S |
12 |
- для модификаций FT-111, FT-111D, FT-112, FT-112D |
от 10 до 30 |
наносится на маркировочную табличку, расположенную на корпусе прибора, а также на титульный лист эксплуатационной документации.
Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
№ |
Наименование |
Обозначение |
Кол-во |
1 |
Прибор весоизмерительный |
- |
1 шт. |
2 |
Руководство по эксплуатации |
- |
1 экз. |
3 |
Методика поверки |
МП 58487-14 |
1 экз. |
приведены в:
-
- разделе 2.6 «Сведения о методиках измерений» документа «Приборы весоизмерительные FT-1x. Руководство по эксплуатации»;
-
- разделе 2.6 «Сведения о методиках измерений» документа «Приборы весоизмерительные FT-10 Fill, FT-10 Flow. Руководство по эксплуатации»;
-
- разделе 2.6 «Сведения о методиках измерений» документа «Приборы весоизмерительные FT-10P/FT-10xx. Руководство по эксплуатации»;
-
- разделе 2.6 «Сведения о методиках измерений» документа «Приборы весоизмерительные FT-107. Руководство по эксплуатации»;
-
- разделе 2.6 «Сведения о методиках измерений» документа «Приборы весоизмерительные FT-111D. Руководство по эксплуатации»;
-
- разделе 2.6 «Сведения о методиках измерений» документа «Приборы весоизмерительные FT-112D. Руководство по эксплуатации».
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении государственной поверочной схемы для средств измерения массы».
Техническая документация фирмы «Flintec GmbH», Германия.
