ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители адгезии ПСО-МГ4

Назначение средства измерений

Измерители адгезии ПСО-МГ4, именуемые далее как «приборы», предназначены для измерений силы:

• -  при испытании адгезии защитных покрытий по ГОСТ 28574;

• -  при определении прочности сцепления плиток с основанием по ГОСТ 28089;

• -  при определении прочности сцепления в каменной кладке по ГОСТ 24992;

• -  при испытании анкерных креплений фасадных систем

Описание средства измерений

Принцип действия, положенный в основу приборов, заключается в измерении силы, приложенной к испытываемому образцу. При нагружении силовозбудителя тензометрический преобразователь вырабатывает электрический сигнал, изменяющийся пропорционально приложенной нагрузке, который регистрируется электронным блоком и преобразуется в силу.

Прибор состоит из силовозбудителя, опорной плиты и электронного блока.

Электронный блок служит для преобразования измерительной информации и управления процессом измерений. На лицевой панели электронного блока имеется жидкокристаллический дисплей, выключатель питания и клавиатура, состоящая из четырех кнопок: «РЕЖИМ», «Т», «Ф», «ВВОД». На задней панели электронного блока расположено гнездо соединительного разъема для подключения к силовозбудителю.

Приборы выпускаются в нескольких модификациях, которые отличаются пределами измерений, габаритными размерами и массой.

Обозначения измерителей ПСО-ХМГ4У, где ПСО-МГ4 - обозначение типа;

Х - наибольший предел измерений, кН;

У - обозначение модификации.

Модификация ПСО-МГ4С - предназначена для измерения силы при определении прочности сцепления облицовочных и защитных покрытий с основанием.

Модификация ПСО-МГ4К - предназначена для измерения силы при определении прочности сцепления в каменной кладке, изготавливается с усиленной опорной плитой.

Модификация ПСО-МГ4А - предназначена для измерения силы при испытании анкерных креплений фасадных систем.

Модификация ПСО-МГ4АД - предназначена для измерения силы и перемещения распорного элемента анкера при испытании анкерных креплений фасадных систем, прибор оснащен датчиком перемещения.

Общий вид приборов представлен на рисунках 1 - 3.

Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

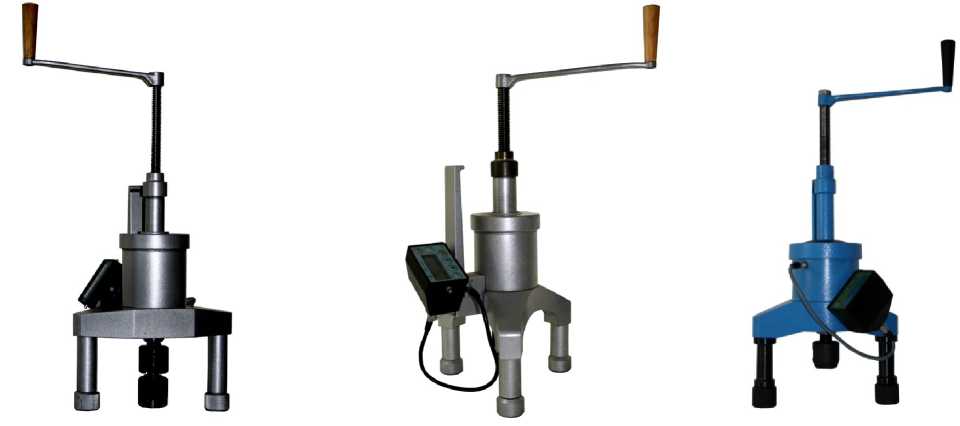

Рисунок 1 - Общий вид измерителей адгезии ПСО-МГ4

мод. ПСО-МГ4С; ПСО-МГ4А; ПСО-МГ4АД с НПИ от 1 до 50 кН

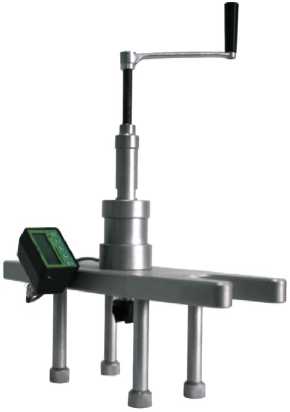

Рисунок 2 - Общий вид измерителей адгезии ПСО-МГ4 мод. ПСО-100МГ4А; ПСО-100МГ4АД

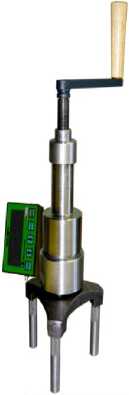

Рисунок 3 - Общий вид измерителей адгезии ПСО-МГ4 мод. ПСО-20МГ4К; ПСО-30МГ4К

Место пломбирования нижняя панель электронного блока

Рисунок 4 - Схема пломбирования от несанкционированного доступа

Программное обеспечение

Приборы имеют программное обеспечение:

• 1) встроенное (микропрограмма контроллера прибора версии 110406 и выше);

• 2) внешнее (программа “ПО ПК” версии 10.03 и выше для персонального компьютера).

Встроенное программное обеспечение прибора разработано изготовителем специально для решения задач измерения силы. Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения (версия 110406 и выше). Конструктивно приборы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Внешнее программное обеспечение «ПО ПК» предназначено для установки на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для:

• 1) считывания результатов измерений, сохраненных в памяти прибора;

• 2) удаленного доступа к меню настройки прибора.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение версии 110406 является неотъемлемой частью прибора.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Внешнее программное обеспечение «ПО ПК» версии 1.0.03 не может привести к искажению результатов измерений, отображаемых на дисплее или передаваемых посредством аналогового и/или цифрового выхода, так как предназначено для сбора, сохранения, удаления данных из памяти приборов и удаленного доступа к меню прибора в лабораторных условиях и не используется при выполнении измерений силы.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 4

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, в центре листа, типографским способом и на табличку, закрепленную на опорной плите, фотохимическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Продолжение таблицы 5

Поверка осуществляется по документу КБСП.427128.005 РЭ, раздел 4, согласованному ГЦИ СИ ФГУ «Челябинский ЦСМ» 25 апреля 2011 г.

Основные средства поверки:

• - индикатор часового типа с ценой деления 0,01 мм ИЧ 25 (регистрационный номер в Федеральном информационном фонде 33841-07), диапазон измерений от 0 до 25 мм, пределы допускаемой погрешности ± 0,030 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт (формуляр) СИ.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах

ТУ 4271-005-12585810-2011 «Измерители адгезии ПСО-МГ4.Технические условия».

Изготовители

ООО «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор») ИНН 7447005971

Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г

Тел/Факс: (351) 277-8-555

E-mail: info@stroypribor.ru

ООО «Конструкторско-технологическое бюро Стройприбор»

(ООО «КТБ Стройприбор»)

ИНН 7447075337

Адрес: 454084, г. Челябинск, ул. Работниц, 72

Тел/Факс: (351) 277-8-555

E-mail: info@stroypribor.ru

ООО «Стройприбор-1»

ИНН 7447117072

Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г Тел/Факс: (351) 277-8-555

E-mail: info@stroypribor.ru

ООО «Вектор-НК»

Адрес: 454084, г. Челябинск, ул. Калинина, 11-Г, ИНН 7447139975

Тел/Факс: (351) 277-8-555

E-mail: info@stroypribor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»);

Адрес: 454048, г. Челябинск, ул. Энгельса, д.101

Тел (факс) 8(351) 232-04-01

E -mail: stand@chelcsm.ru

Аттестат аккредитации в области обеспечения единства измерений № RA.RU.311280 от

16.11.2015 г.
