Номер по Госреестру СИ: 50842-12
50842-12 Датчики весоизмерительные сжатия
(740)
Назначение средства измерений:
Датчики весоизмерительные сжатия 740 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
740
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 2ef1fc95-cc1e-7a45-073c-304e7a913390 | 50842-12 | 2022-04-15 | — | актуальная |
| 1ffeebd0-e92f-ae5c-c68c-1f909a3c9a03 | 50842-12 | 2020-05-07 | 2022-04-15 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.


Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
3. Техническая документация фирмы «UTILCELL», Испания.
осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010. Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %.
Принцип действия датчиков основан на преобразовании упругой деформации датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента и тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами и массой.

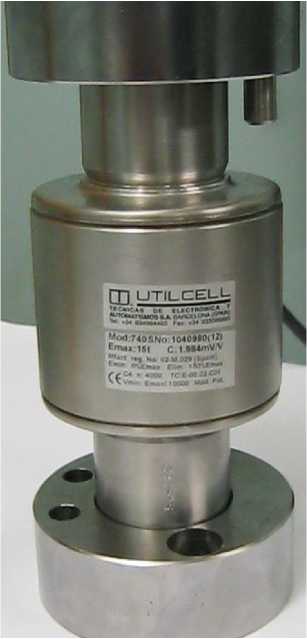

Рис.1. Общий вид датчика

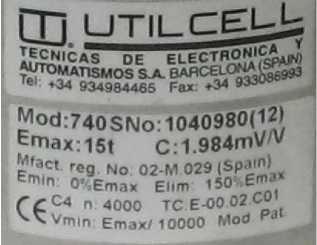

Рис. 2 - Маркировка датчика
лист № 2 всего листов 3 Маркировка датчиков производится на фирменной наклейке, на которой нанесено: - торговая марка изготовителя ;
- модель весоизмерительного датчика;
- серийный номер;
- максимальная нагрузка Emax;
- минимальная нагрузка Emin;
- предел допустимой нагрузки ELim;
- максимальное число поверочных интервалов nmax;
- минимальный поверочный интервал vmin.
Датчик - 1 шт.
Паспорт - 1 экз.
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
|
Нагрузка, кг |
Пределы допускаемой погрешности (mpe), кг |
|
от 0 до 500n включ. |
± 0,35 n |
|
св. 500n до 2000n включ. |
± 0,7 n |
|
св. 2000n |
± 1,05 n |
5. Номинальный относительный выходной сигнал, мВ/В...........................2 ± 0,2
6. Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|
7. Составляющая погрешности связанная с ползучестью:
- за 30 мин, кг, не более...................................................................0,7 mpe
- за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe
8. Значение входного сопротивления датчиков, Ом................................... 800 ± 5
9. Значение выходного сопротивления датчиков, Ом................................ 705 ± 5
10. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальный поверочный интервал (vmin) и предельные значения температуры приведены в таблице 2.
Таблица 2
|
Максимальное число поверочных интервалов nmax |
3000 |
4000 |
|
Максимальная нагрузка, Emax, т |
15, 20, 25, 30, 40, 50, 60 |
15, 20, 25, 30, 40, 50, 60 |
|
Минимальный поверочный интервал vmin, кг |
Emax /10000 | |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
Emax /3000 |
Emax /4000 |
|
Предельные значения температуры, °С |
от минус 30 до + 40 |
от минус 10 до + 40 |
11. Габаритные размеры и масса датчиков приведены в таблице 3 Таблица 3
|
Максимальная нагрузка (Emax)5 кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | |
|
Длина |
Диаметр | ||
|
15, 20, 25, 30, 40, 50 |
150 |
76 |
2,9 |
|
60 |
210 |
76 |
3,7 |
12. Напряжение питания, В.............................................................от 2 до 15
13. Предел допустимой нагрузки ELim, % от Emax........................................... 150
14. Вероятность безотказной работы за 2000 ч.............................................0,9
12. Напряжение питания, В.............................................................от 2 до 15
13. Предел допустимой нагрузки ELim, % от Emax........................................... 150
14. Вероятность безотказной работы за 2000 ч.............................................0,9
лист № 3 всего листов 3
