ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» августа 2022 г. № 2103

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» августа 2022 г. № 2103

Лист № 1 Регистрационный № 72364-18 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы крановые КРАБ-П

Весы крановые КРАБ-П (далее - весы) предназначены для измерения массы грузов при статическом взвешивании.

Принцип действия весов основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Результаты измерений в единицах массы индицируются на дисплее весов. Весы имеют автономное аккумуляторное питание. Управление весами осуществляется с помощью пульта дистанционного управления (далее - ПДУ) с возможностью передачи информации на внешние электронные устройства по интерфейсам RS-232, RS-485.

Весы состоят из грузоприёмного устройства (далее ГПУ), состоящего из элементов верхнего и нижнего подвесов, и конструктивно объединенных в стальном корпусе: весоизмерительного датчика, встроенного электронного блока измерений и аккумуляторной батареи.

В весах применяются следующие модули:

- датчики весоизмерительные тензорезисторные С модификации С16А (регистрационный №60480-15);

- датчики весоизмерительные сжатия 740 (регистрационный №50842-12);

- датчики весоизмерительные МВ150 (регистрационный №44780-10);

- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS исполнения ZS модификации ZSFY, ZSE (регистрационный №75819-19);

- датчики весоизмерительные тензорезисторные М модификации М70 (регистрационный №53673-13);

• - электронный блок измерения Complete Digital Display производства фирмы «EHP Wagetechnik GmbH», Германия,

• - электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск.

Обозначение модификаций весов имеет следующий вид: КРАБ-П -Х1-Х2-Х3, где КРАБ-П - обозначение типа весов;

Х1 - максимальная нагрузка Max, т;

Х2 - тип датчика (С16, 740, МВ150, М, ZS);

Х3 - тип электронного блока:

индекс отсутствует - электронный блок вторичного преобразования веса DataVes-18; 1 - электронный блок измерения Complete Digital Display.

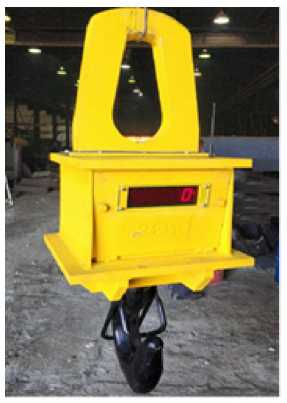

Общий вид весов крановых КРАБ-П представлен на рисунке 1.

Рисунок 1 - Общий вид весов

Для защиты от несанкционированного доступа в режим юстировки весов пломбируется корпус электронного блока измерения Complete Digital Display или электронного блока вторичного преобразования веса DataVes-18. ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки.

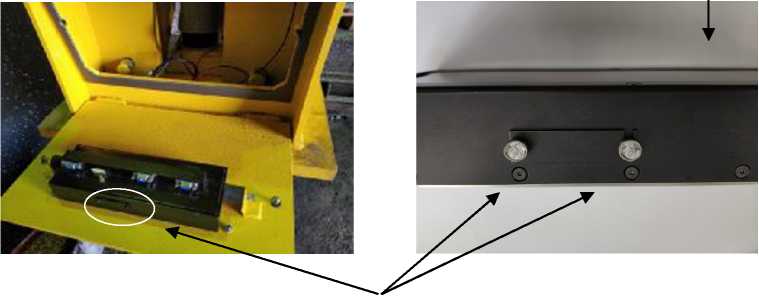

Схемы пломбировки электронного блока измерения Complete Digital Display и электронного блока вторичного преобразования веса DataVes-18 от несанкционированного доступа приведены на рисунке 2. Знак поверки на электронный блок не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в течение интервала между поверками.

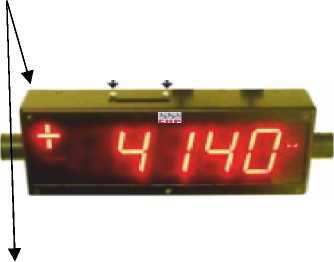

Электронный блок измерения Complete Digital Display

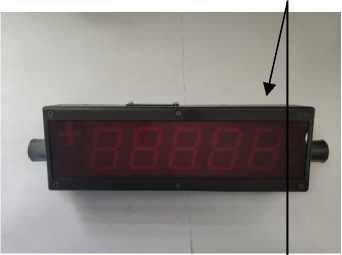

Электронный блок вторичного преобразования веса DataVes-18

Свинцовая или мастичная пломба

Рисунок 2 - Схема пломбировки от несанкционированного доступа электронного блока измерения Complete Digital Display и электронного блока вторичного преобразования веса DataVes-18.

Общий вид маркировочной таблички приведен на рисунке 3

Весы крановые КРАБ-П-ЗО-С16

Сделано в России

Рисунок 3 - Общий вид маркировочной таблички

Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр. Маркировочная табличка закреплена на металлоконструкции весов.

Программное обеспечение (далее ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который доступен для просмотра на дисплее при включении весов.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО отображаются на дисплее электронного блока при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1 соответствует среднему классу (III).

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Окончание табл. 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

Таблица 3 - Технические характеристики

Таблица 4 - Габаритные размеры и масса весов

наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист Руководства по эксплуатации.

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе «Весы крановые КРАБ-П. Руководство по эксплуатации. ИВПС.404432.257 РЭ с изменением 1», раздел 3.3 «Порядок работы».

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)

ИНН 5408235640

Адрес: 630090, г. Новосибирск, ул. Кутателадзе, д. 4Г, оф.245

Тел.: (383) 363-19-84;

Тел./факс: (383) 363-19-54

Е-mail: inter-ves@mail.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц №30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» августа 2022 г. № 2103

Лист № 1 Регистрационный № 72871-18                                          Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭнергоРесурс» (ООО «Водоканал»)

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭнергоРесурс» (ООО «Водоканал») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии.

АИИС КУЭ представляет собой многоуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерения.

Измерительно-информационные каналы (ИИК) АИИС КУЭ состоят из трех уровней:

Первый уровень - измерительно-информационные комплексы точек измерений (ИИК

ТИ), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

Второй уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД) ЭКОМ-3000 регистрационный номер в Федеральном информационном фонде 17049-04 (Рег. № 17049-14), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий в каналообразующую аппаратуру, сервер АИИС КУЭ, устройство синхронизации времени УСВ-3 (Рег. № 51644-12), автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО).

АИИС КУЭ не имеет модификаций. Доступ к элементам и средствам измерений АИИС КУЭ ограничен на всех уровнях при помощи механических и программных методов и способов защиты.

Нанесение знака поверки на средство измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 001. Заводские номера средств измерений уровней ИИК, ИВКЭ, ИВК, идентификационные обозначения элементов уровня ИВК указаны в паспорте -формуляре.

АИИС КУЭ решает следующие задачи: периодический (один раз в сутки) и/или по запросу автоматический сбор привязанных к шкале координированного времени UTC(SU) результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

периодический (один раз в сутки) и/или по запросу автоматический сбор данных о состоянии средств измерений во всех ИИК;

хранение результатов измерений и данных о состоянии средств измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

периодический (один раз в сутки) и/или по запросу автоматический сбор служебных параметров (изменения параметров базы данных, пропадание напряжения, коррекция даты и системного времени);

передача результатов измерений в организации - участники оптового рынка электроэнергии в рамках согласованного регламента;

обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

конфигурирование и настройка параметров АИИС КУЭ;

ведение системы единого времени в АИИС КУЭ (синхронизация часов АИИС КУЭ); предоставление дистанционного доступа к компонентам АИИС КУЭ (по запросу). Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 мин.

УСПД один раз в 30 минут опрашивает счетчики и считывает 30-минутный профиль мощности. УСПД выступает в качестве промежуточного хранилища измерительной информации, журналов событий.

Сервер ИВК с периодичностью один раз в сутки считывает из УСПД 30-минутные профили мощности для каждого канала учета, а также журналы событий счетчиков и самого УСПД. Считанные данные записываются в базу данных.

При помощи ПО сервер ИВК осуществляет вычисление значений электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение, оформление справочных и отчетных документов.

Передача данных с уровня ИВК в АО «АТС», филиал ОАО «СО ЕЭС» «РДУ энергосистемы Кузбасса», филиал ОАО «МРСК Сибири» - «Кузбассэнерго-РЭС» и смежным субъектам ОРЭиМ производится посредством электронных документов (XML файлы) в формате 80020 в соответствии с регламентом АО «АТС» и соглашениями об информационном обмене между ООО «ЭнергоРесурс» и смежными организациями.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). Для обеспечения единства измерений используется шкала координированного времени UTC(SU). В СОЕВ входят часы устройства синхронизации времени, счетчика, УСПД, сервера АИИС КУЭ.

В качестве устройства синхронизации времени используется УСВ-3. УСВ-3 осуществляет прием сигналов точного времени от ГЛОНАСС/GPS приемников непрерывно.

Сравнение показаний часов сервера АИИС КУЭ и УСВ-3 происходит непрерывно. Синхронизация часов сервера АИИС КУЭ и УСВ-3 осуществляется независимо от показаний часов сервера АИИС КУЭ и УСВ-3.

Сравнение показаний часов сервера АИИС КУЭ и УСПД происходит при каждом обращении к УСПД, но не реже одного раза в сутки. Синхронизация часов сервера АИИС КУЭ и УСПД осуществляется при расхождении показаний часов сервера АИИС КУЭ и УСПД на величину более чем ±1 с.

Сравнение показаний часов счетчиков ИИК №№ 1 - 22 и УСПД происходит при каждом обращении к счетчикам, но не реже одного раза в сутки. Синхронизация часов счетчиков ИИК №№ 1 -22 и УСПД осуществляется при расхождении показаний часов счетчиков ИИК №№ 1 - 22 и УСПД на величину более чем ±1 с.

Сравнение показаний часов счетчиков ИИК №№ 25 - 30 и сервера АИИС КУЭ происходит при каждом обращении к счетчикам, но не реже одного раза в сутки. Синхронизация часов счетчиков ИИК №№ 25 - 30 и сервера АИИС КУЭ осуществляется при расхождении показаний часов счетчиков ИИК №№ 25 - 30 и сервера АИИС КУЭ на величину более чем ±1 с.

Идентификационные данные метрологически значимой части ПО АИИС КУЭ представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО «высокий» в соответствии с рекомендацией Р 50.2.077-2014

Состав ИИК АИИС КУЭ приведен в таблице 2, их основные метрологические и технические характеристики приведены в таблицах 3, 4.

Таблица 2 - Состав ИИК АИИС КУЭ

Примечания:

• 1 Допускается замена ТТ, ТН, счетчиков, УСПД и УСВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.

• 2 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИИК АИИС КУЭ

Таблица 4 - Основные технические характеристики ИИК

Надежность системных решений:

В журналах событий счетчиков и УСПД фиксируются факты: параметрирования;

пропадания напряжения;

коррекция шкалы времени.

Защищенность применяемых компонентов:

наличие механической защиты от несанкционированного доступа и пломбирование: счетчиков электроэнергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

УСПД.

Наличие защиты на программном уровне:

пароль на счетчиках электроэнергии;

пароль на УСПД;

пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

на титульный лист формуляра печатным способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика (методы) измерений количества электрической энергии с использованием автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) ООО «ЭнергоРесурс» (ООО «Водоканал»). Аттестована ФБУ «Ростест-Москва», уникальный номер записи в реестре аккредитованных лиц RA.RU.311703.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.

Закрытое акционерное общество «Cибэнергоучет» (ЗАО «Cибэнергоучет»)

ИНН 4205151544

Адрес: 650070, г. Кемерово, пер. Щегловский, д. 16, помещение 02

Юридический адрес: 650070, г. Кемерово, ул. Свободы, д. 25

Телефон: +7 (3842) 45-37-82

Факс: +7 (3842) 45-37-82

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект д. 31

Телефон: +7(495) 544-00-00, +7(499) 129-19-11

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639
