№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

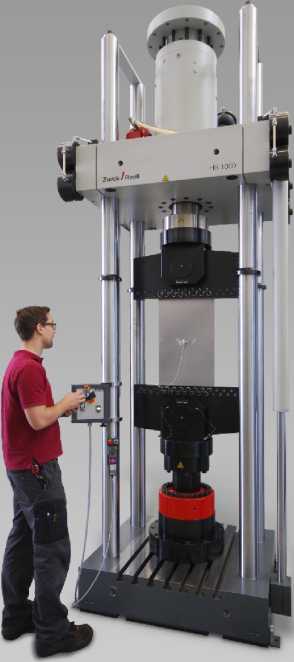

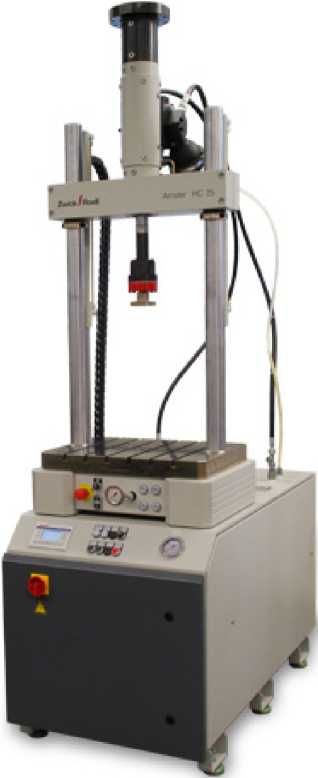

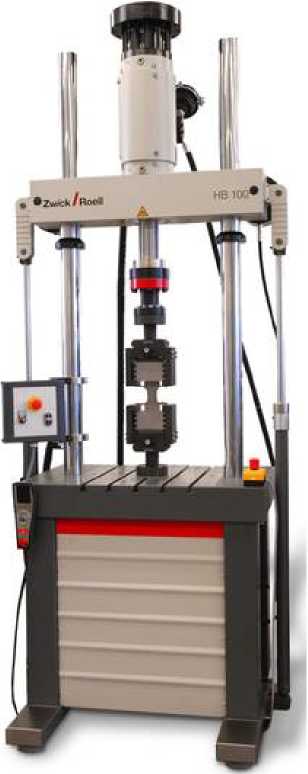

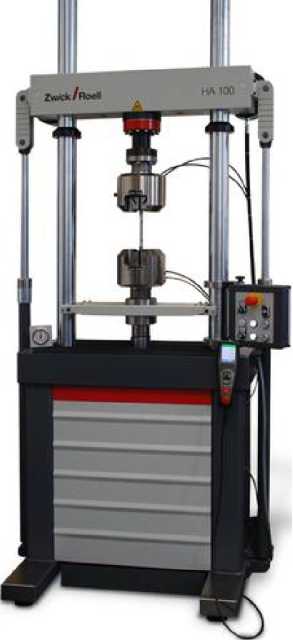

Машины универсальные испытательные

серий НА, НВ, НС

67805-17

"Zwick GmbH &

Co. KG",

Германия

«ZwickRoell GmbH & Co. KG», Германия

Общество с ограниченной ответственностью «ОМ-трэйдинг» (ООО «ОМ-трэйдинг»), г. Москва

2.

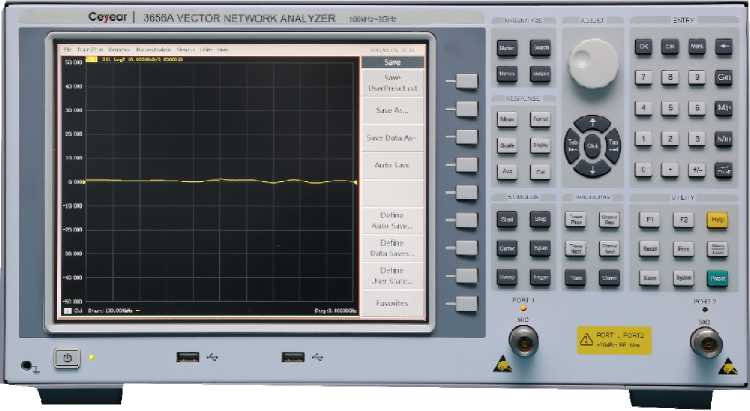

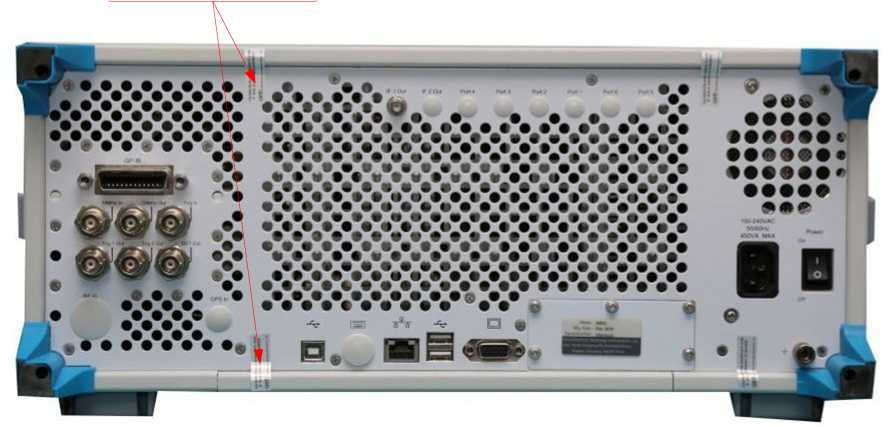

Анализаторы цепей векторные

серии 3656

77576-20

Фирма «China Electronics

Technology

Instruments Co., Ltd.», КНР

Фирма

«Ceyear

Technologies Co., Ltd.», КНР

АО «АКМЕТРОН», г. Москва

3.

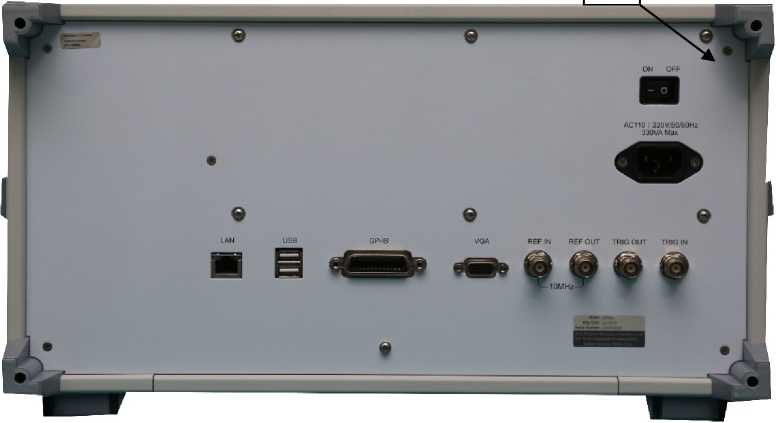

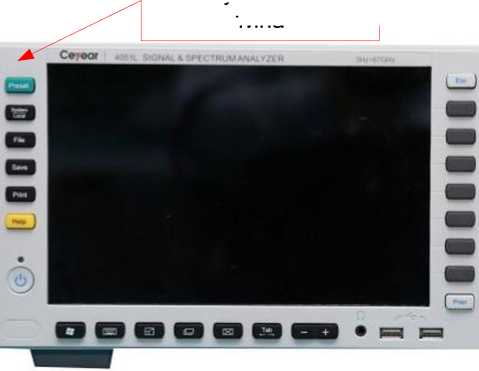

Анализаторы спектра и сигналов

серий 4051, 4

051-S

77571-20

Фирма «China Electronics Technology Instruments Co., Ltd.», КНР

Фирма

«Ceyear

Technologies Co., Ltd.», КНР

АО «АКМЕТРОН», г. Москва

4.

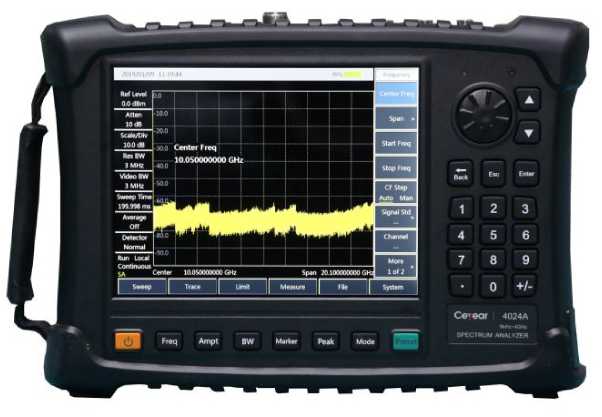

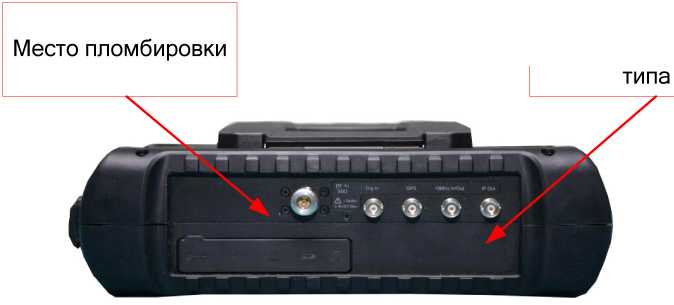

Анализаторы спектра портативные

серии 4024

77572-20

Фирма «China Electronics Technology Instruments Co., Ltd.»,

Фирма

«Ceyear

Technologies Co., Ltd.», КНР

АО «АКМЕТРОН», г. Москва

КНР

5.

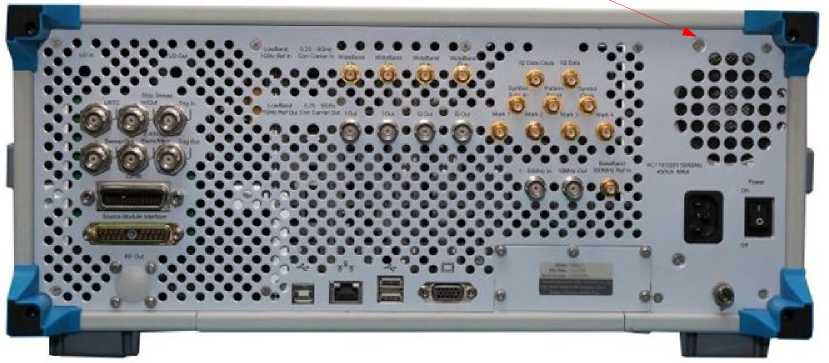

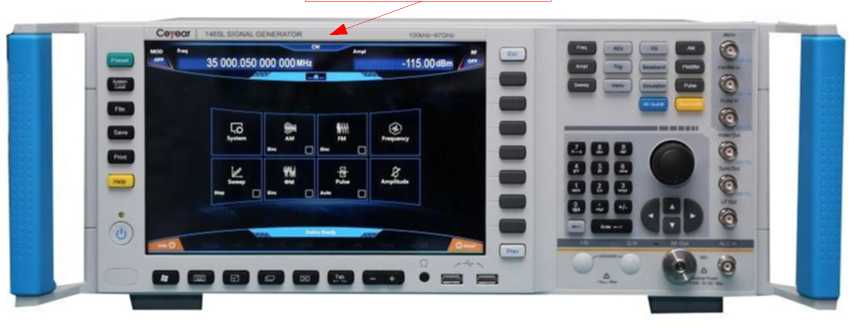

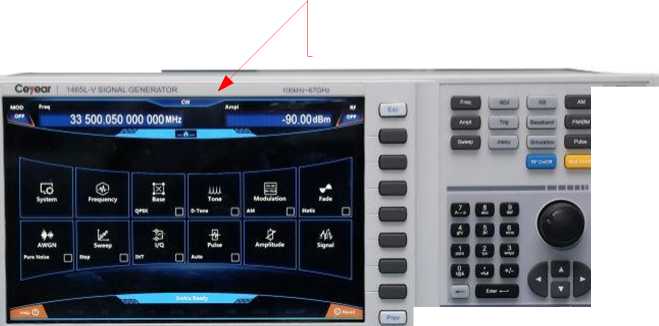

Генераторы сигналов

серий 1465, 1465-V

77570-20

Фирма «China Electronics Technology Instruments Co.,

Ltd.»,

КНР

Фирма

«Ceyear

Technologies Co.,

Ltd.»,

КНР

АО «АКМЕТРОН»,

г. Москва

6.

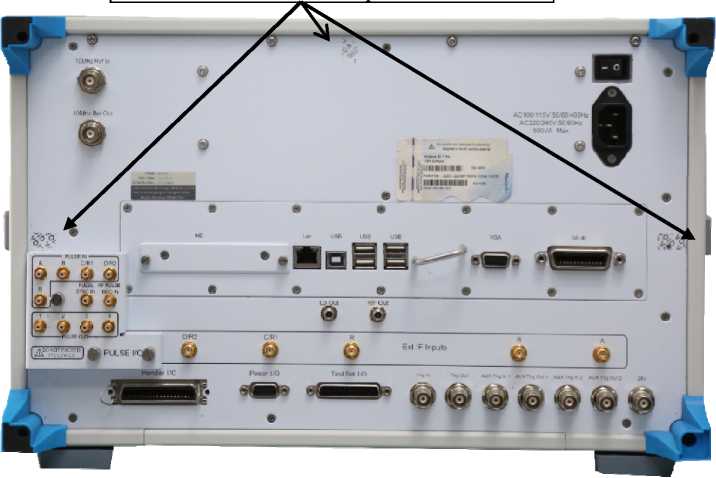

Анализаторы цепей векторные

серий 3672,

3672-S

77566-20

Фирма

«China Electronics

Technology

Instruments Co.,

Ltd.»,

КНР

Фирма

«Ceyear

Technologies Co.,

Ltd.»,

КНР

АО «АКМЕТРОН»,

г. Москва

7.

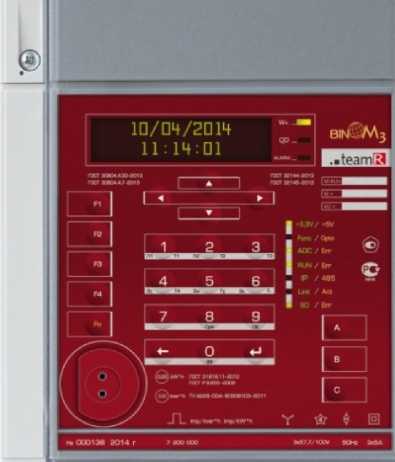

Счетчики электронные

«BINOM334i»

59815-20

Закрытое акционерное общество «Вабтэк» (ЗАО «Вабтэк»)

ИНН 7804401541

Закрытое акционерное общество «ТИМ-Р» (ЗАО «ТИМ-Р»)

ИНН 7804361970

ЗАО «ТИМ-Р», г. Санкт-Петербург

Вариант исполнения

Наименование

Номинальное значение входных сигналов

Интерфейсы

microSD

Температурное исполнение

Питание

Ток (Ьом),

А

Напряжение (Uном⁾,

В

RS-485

Оптопорт

Ethernet

1

BINOM334iU3.57I3.5L

3-5

3^57,7 ¹⁾/100

+

+

-25 + 45

осн/рез

2

BINOM334iU3.57I3.1L

3-1

3^57,7 ¹⁾/100

+

+

-25 + 45

осн/рез

3

BINOM334iU3.220I3.5L

3-5

3^220/380 ¹⁾

+

+

-25 + 45

осн/рез

4

BINOM334iU3.220I3.1L

3-1

3^220/380 ¹⁾

+

+

-25 + 45

осн/рез

5

BINOM334iU3.57I3.5

3-5

3^57,7 ¹⁾/100

+

+

+

+

-25 + 45

осн/рез

6

BINOM334iU3.57I3.1

3-1

3^57,7 ¹⁾/100

+

+

+

+

-25 + 45

осн/рез

7

BINOM334iU3.220I3.5

3-5

3^220/380 ¹⁾

+

+

+

+

-25 + 45

осн/рез

8

BINOM334iU3.220I3.1

3-1

3^220/380 ¹⁾

+

+

+

+

-25 + 45

осн/рез

1) _- т

очные значения входных сигналов U_nmi (В) - 57,735 и 381,051.

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

BINOM334i

Номер версии (идентификационный номер) ПО

1.01.хх.хх

Цифровой идентификатор ПО

0хА723

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Примечание - Значение цифрового идентификатора ПО указано для версии 1.01.01.18.

Наименование характеристики

Значение

Примечание

Класс точности

• - по активной энергии

• - по реактивной энергии

0,2S

0,5

ГОСТ 31819.22-2012

ТУ 4228-004-80508103-2014

Пределы допускаемых дополнительных погрешностей измерений, вызываемые изменением влияющих величин:

• - активной энергии

• - реактивной энергии

Не превосходят пределов, установленных

ГОСТ 31819.22-2012

ТУ 4228-004-80508103-2014

Номинальные напряжения, В Рабочий диапазон напряжения, % от номинального

57,7/100;

220/380;

от - 20 до + 20

Фазное/междуфазное для измерений энергии

Время усреднения при измерении приращения энергии (интервал учета), мин

1, 2, 3, 4, 5, 6,

10, 12, 15, 20,

30, 60

Частота сети, Г ц

от 42,5 до 57,5

Номинальная частота 50 Гц

Номинальные (максимальные) значения силы тока, А

5 (10), 1 (2)

Стартовый ток (чувствительность), %

0,001 1ном

По отношению к номинальному току

Пределы допускаемой абсолютной погрешности хода внутренних часов включенного счетчика, с/сутки

±0,5

Погрешность установки времени при приеме метки синхронизации, мкс, не более

5

От приемников сигналов спутниковых систем позиционирования c использованием протокола обмена NMEA и импульсного сигнала PPS. По каналам обмена информа-цией с использованием протоколов обмена ГОСТ Р МЭК 60870-5-101-2006 или ГОСТ Р МЭК 60870-5-104-2004, пользо-вательского кадра точной син-хронизации и импульсного сиг-нала PPS.

Наименование характеристики

Значение

Примечание

Пределы допускаемой абсолютной погрешности хода часов без питания, с/сутки

±1,5

Продолжительность хода часов зависит от встроенного источника питания часов

Постоянная счетчика по импульсному поверочному выходу, имп/кВт^ч (квар^ч)

от 1800000 до

36000000

В зависимости от варианта исполнения

Пределы допускаемых дополнительных погрешностей измерений, вызываемые изменением влияющих величин:

• -  активной энергии

• -  реактивной энергии

Не превосходят пределов, установленных:

ГОСТ 31819.22-2012

ТУ 4228-004-80508103-2014

Нормальные условия измерений:

• - температура окружающего, °С

• - относительная влажность, %

• - атмосферное давление, кПа

+20 ±5

от 30 до 80 от 70 до 106,7

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной Д, относительной 3 (%), приведенной у (%)

Параметры частоты

Частота (f), Г ц

от 42,5 до 57,5

±0,01 (Д)

Параметры напряжения

Среднеквадратическое значение фазного напряжения (UA, UB, UC) ¹⁾ и среднее (ифср)²⁾, В

от 0,1 •Ином до 2 Ином

±(0,2+0,04-|и_1ЮМ/и-1|) % (3)

Среднеквадратическое значение междуфазного напряжения (UAB, UBC, Uca) ¹⁾ и среднее (Инф cp) ²⁾, В

от 0,1 •Ином мФ до 2^Ином мф³⁾

±(0,2+0,04 • |Ином мф/U мф-1|) % (3)

Среднеквадратическое значение напряжения прямой (U1), обратной (U2) и нулевой (U0) последовательности⁴^ В

от 0,1 Ином до 2 Ином ⁵⁾

±(0,2+0,04-|ино_М/и1-1|) % (3)

7)

± 0,2 % (Y)

Коэффициент несимметрии напряжения по нулевой последовательности (Кеи), %

от 0 до 20 ⁶⁾

±0,15 (Д)

Коэффициент несимметрии напряжения по обратной последовательности (К2и), %

от 0 до 20 ⁶⁾

±0,15 (Д)

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6 (%), приведенной у (%)

Среднеквадратическое значение фазного напряжения основной частоты (Ua(1), Ub(1), Uc(1)), В

от 0,1 ином до 2 ином

±(0,2+0,04-|ином/и-1|) % (6)

Среднеквадратическое значение гармонической составляющей фазного напряжения порядка n (UA(n), UB(n), Uc(n)),(n = 2.50), В

от 0,0005^ином до 0,5-ином

±0,05 % (у) для U(n) < 1% ином ±5 % (б) для U(n) >1% ином

Коэффициент гармонической составляющей фазного напряжения порядка n

(КиА(п), Кив(п), Kuc(n)) , (n = 2.50), %

от 0,05 до 50

±0,05(Д) для Ku(n)< 1 % ±5% (6) для KU(n) > 1 %

Суммарный коэффициент гармонических составляющих фазного напряжения (Kua, Kub, Kuc) ¹⁶⁾, %

от 0,1 до 50

±0,15 (Д) для Ku < 3 % ±5 % (6) для KU > 3 %

Среднеквадратическое значение интергармонической составляющей фазного напряжения порядка n (UAisg (n), UBisg (n), Ucisg (n)) (n = 0.49), В

от 0,0005 ином до 0,5 ином

±0,05 % (у) для Uisg(n) < 1 % ином ±5 % (6) для Uisgn) > 1 % ином

Коэффициент интергармонической составляющей фазного напряжения порядка n ( KuAisg (n), KuBisg (n), KuCisg (n)), (n = 0.49), %

от 0,05 до 50

±0,05 (Д) для Kusgn) < 1 % ±5% (6) для KusgCn) > 1 %

Среднеквадратическое значение междуфазного напряжения основной частоты (Uab(1), Ubc(1), Uca(1)), В

от 0,1 •ином мф до 2 ином мф³⁾

±(0,2+0,04 • |ином мф/Омф-1|) % (6)

Среднеквадратическое значение гармонической составляющей междуфазного напряжения порядка n (иАВ(п), UBC(n), UcA(n)) ,(n = 2.50), В

от 0,0005^ином до 0,5^ином

±0,05 % (у) для U(n) < 1% ином мф

±5 % (6) для U(n) > 1% ином мф

Коэффициент       гармонической

составляющей       междуфазного

напряжения порядка n (КиАВ(п), KuBC(n), KucA(n)) ,(n = 2.50), %

от 0,05 до 50

±0,05 (Д) для Ku(n) < 1% ±5 % (6) для Ku(n) > 1%

Суммарный         коэффициент

гармонических       составляющих

междуфазного напряжения (Kuab, Kubc, Kuca), %

от 0,1 до 50

±0,15 (Д) для Ku < 3 % ±5 % (6) для Ku > 3 %

Среднеквадратическое значение интергармонической составляющей междуфазного напряжения порядка n (UABisg (n), UBCisg (n), UcAisg (n)) ,(n = 0.49), В

от 0,0005 ином до 0,5 ином

±0,05 % (у) для Uisgn) < 1 % ином

±5 % (6) для Uisgn) > 1 % ином

мф

Коэффициент интергармонической составляющей междуфазного напряжения порядка n( KuABisg (n), KuBCisg (n), KuCAisg (n)), (n = 0.49), %

от 0,05 до 50

±0,05 % (Д) для Kusgn) < 1 % ±5 %(6) для Kusgn) > 1 %

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной А, относительной S (%), приведенной у (%)

Отрицательное отклонение фазного напряжения (SUa(-) SUb c-) SUc (-)) , %

от 0 до 90

±0,2 (Д)

Положительное отклонение фазного напряжения (5Ua(+), SUb c+) SUc (+)) , %

от 0 до 100

±0,2 (Д)

Отрицательное отклонение междуфазного напряжения (SU AB (-), SU bc (-), SU ca (-)) , %

от 0 до 90

±0,2 (Д)

Положительное отклонение междуфазного напряжения (SUAB (+), SUbc (+), SUca(+)) , %

от 0 до 100

±0,2 (Д)

У становившееся отклонение напряжения (SUy), %

от -20 до +20

±0,2 (Д)

П

араметры силы тока

Среднеквадратическое значение фазного тока (1а, 1в, 1с) и среднее ⁽1_Ср^{) 2)}, А

от 0,01 1ном до 2 1ном

±(0,2+0,025^|1ном/1-1|) % (S)

Среднеквадратическое значение тока прямой (I1), обратной (I2) и нулевой (I0) последовательности ⁴⁾, А

от 0,01 1ном до 2 1ном⁸⁾

±0,2 % (y) ⁹⁾

± (0,2+0,025-|1ном/11-1|) %

(S) ¹⁰⁾

Коэффициент несимметрии тока по нулевой последовательности (Koi), %

от 0 до 50

±0,3 (А) 0,05-!ном — I — 2^1ном

Коэффициент несимметрии тока по обратной последовательности (K2I), %

от 0 до 50

±0,3 (А) 0,05-Ьом — I — 2Аном

Среднеквадратическое     значение

фазного тока основной частоты (IA(1), ⁱb(1), Ic(1)), а

от 0,01 ^1ном до 2 1ном

±(0,2+0,025-|1ном/1-1|) % (S)

Среднеквадратическое значение гармонической составляющей фазного тока порядка n (IA(n), IB(n), Ic(n)),(n = 2.50), А

от 0,00051ном до 0,51ном

±0,05 % (у) для I(n) <1 % 1ном ±5 % (S) для In) >1 % 1ном

Коэффициент гармонической составляющей фазного тока порядка n

(KiA(n), KiB(n), Kic(n)), (n = 2.. .50), %

от 0,05 до 50

±0,05 (А) для Ki(n) < 1 % ±5 % (S) для KI(n) > 1 %

Суммарный         коэффициент

гармонических      составляющих

фазного тока (Kia, Kib, Kic), %

от 0,1 до 60

±0,15 (А) для Ki < 3 % ±5 % (S) для KI > 3 %

Среднеквадратическое значение интергармонической составляющей фазного тока порядка n (iAisg (n), iBisg (n), icisg (n)), (n = 0.49), А

от 0,00051ном до 0,5 1ном

±0,05 % (у) для Iisg(n) < 1 %

±5% (S) для Iisg(n) > 1 %

1ном

Коэффициент интергармонической составляющей фазного тока порядка n

( KiAisg(n), KiBisg(n), Kicisg(n)),(n = 0.49), %

от 0,05 до 50

±0,05 (А) для Kiisg(n) < 1 % ±5 % (S) для KIisg(n) > 1 %

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6 (%), приведенной y (%)

Параметры углов фазовых сдвигов

Угол фазового сдвига между фазными напряжениями основной частоты

(фиАВ(1), фивс(1), фиСА(1))

от -180° до +180°

±0,2 (Д) ⁶⁾

Угол фазового сдвига между фазным напряжением и током основной частоты (фи1А(1), фи1В(1), фи1С(1))

от -180° до +180°

±0,5 (Д) 0,11ном < I < 21ном ±5 (Д) 0,011ном < I < 0,11ном

Угол фазового сдвига между фазным напряжением и током гармонической составляющей порядка n

(фША(п), фШВ(п), фШС(п)),

(п = 2...50)

от -180° до +180°

±3 (Д) 0,51ном < I < 21ном, К1(п)> 5%, Ки(п)> 5 %

±5 (Д) 0,51ном < I < 21ном

1 %<К_Кп)<5%, 1%<Ки(п)<5 %

± 5 (Д) 0,Нном < I < 0,5^, Ккп)> 5%, Ки(п)> 5 %

Угол фазового сдвига между напряжением и током прямой (фиш), нулевой (фиою) и обратной (фшп) последовательности

от -180° до +180°

±0,5 (Д) ¹²⁾

±5 (Д) ¹³⁾

Коэффициент мощности фазный (cosфA, cosфв, cosфс)   и средний

(сОБфср) ^П)

± (0,25инд — 1 — 0,25емк)

±0,01 (Д)

Угол фазового сдвига между фазными токами основной частоты (ф1АВ(1), ф1ВС(1), ф1СА(1))

от -180° до +180°

±0,5 (Д) ¹⁴⁾

Параметры электрической мощности

Активная фазная (Ра, Рв, Рс) и трехфазная (P) мощность, Вт

от 0,008Тном до 4 Рном¹⁵⁾

±(0,4 + 0,025/|cosф|•|Iном/I-1| +0,04-|ином/и-1|) % (5)

Активная мощность прямой (Р1) , обратной (Р2) и    нулевой (Р0)

последовательности, Вт

от 0,008Тном до 4 Рном¹⁵⁾

±(0,4 + 0,025/|cosф|•|Iном/I-1| +0,04-|ином/и-1|) % (5)

Активная фазная (РА(1), РВ(1), Рс(1)) и трехфазная (Р(1)) мощность основной частоты, Вт

от 0,008Тном до 4 Рном¹⁵⁾

±(0,4 + 0,025/|cosф|•|Iном/I-1| +0,04-|ином/и-1|) % (5)

Активная фазная (РА(п), РВ(п), Рс(п)) и трехфазная     (Р(п))     мощность

гармонической      составляющей

порядка п (п = 2.50), Вт

от 0,001 •Рном до — 0,15 Рном

5 % (5^0,5 < |cos ф| < 1

Реактивная фазная (Qa, Qb, Qc) и трехфазная (Q) мощность, вар

от 0,008^ном до 4 Qном¹⁵⁾

±(0,5+0,025/|sinф|•|Iном/I-1|

+0,04-|ином/и-1|) % (5)

Реактивная мощность прямой (Q1) , обратной (Q2) и   нулевой (Q0)

последовательности, вар

от 0,008^ном до 4 Qном¹⁵⁾

±(0,5+0,025/|sinф|•|Iном/I-1|

+0,04-|ином/и-1|) % (5)

Измеряемый параметр

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной А, относительной 6 (%), приведенной y (%)

Реактивная фазная (Qa(1), Qb(1), Qc(1)) и трехфазная (Q(i)) мощность основной частоты, вар

от 0,008^ном до 4 Qном¹⁵⁾

±(0,5+0,025/|81пф|-|1иом/1-1|

+0,04^ |ином/и-11) % (5)

Реактивная фазная (QA(n), QB(n), Qc(n)) и трехфазная (Q(n)) мощность гармонической составляющей порядка n (n = 2...50), вар

от 0,001' Qном до 0,15 Qном

5% (5) 0,5 < |sin ф| < 1

Полная фазная (Sa, Sb, Sc) и трехфазная (S) мощность, ВА

от 0,008 Sном до 4 Sном ¹⁵⁾

±(0,5+0,04-|1иом/1-1|

+0,04-|ино_М/и-1|) % (5)

Полная мощность прямой (S1) , обратной (S2) и нулевой (S0) последовательности, ВА

от 0,008 Sном до 4 Sном ¹⁵⁾

±(0,5+0,04-|Ьом/1-1|

+0,04-|ино_М/и-1|) % (5)

Полная фазная (Sa(1), Sb(1), Sc(1)) и трехфазная (S(1)) мощность основной частоты, В • А

от 0,008 Sном до 4 Sном ¹⁵⁾

±(0,5+0,04-|1иом/1-1|

+0,04-|ино_М/и-1|) % (5)

Полная фазная (SA(n), SB(n), Sc(n)) и трехфазная (S(n)) мощность гармонической составляющей порядка n (n = 2.50), B^A

от 0,001 Sном до 0,15 Sном

5 % (5)

• ¹⁾ Среднеквадратическое значение с учетом значения основной частоты, гармоник (гармонических подгрупп) и интергармоник (интергармонических центрированных подгрупп);

• ²⁾ Расчет средних напряжений и токов производится как среднее арифметическое среднеквадратических значений по формулам: Icp = 1/3-(Ia+ Ib+ Ic), имФср = 1/3-( Ua+ Ub+ Uc), илср = 1/3-( Uab+ Ubc+ Uca);

• ^{3) ин}о^{м мф} = ■'[зи_яом^;

• ⁴⁾ Расчет симметричных составляющих тока и напряжения для основной частоты;

• ⁵⁾ Указан диапазон измерений для входных напряжений;

• ⁶⁾ Диапазон напряжения (0,8 - 2) ином;

• ⁷⁾ Для напряжения прямой последовательности;

• ⁸⁾ Указан диапазон измерений для входных токов;

• ⁹⁾ Для тока нулевой и обратной последовательности;

• ¹⁰⁾ Для тока первой последовательности (Ii) в диапазоне от 0,011ном до 21ном и коэффициентов несимметрии KI2= I2/I1, KIo=Io/I1 0.1;

• ¹¹⁾ Диапазон тока (0,02 - 2) 1ном, диапазон напряжения (0,8 - 2) ином;

• ¹²⁾ диапазон тока (0,1 - 2) 1ном ;

• ¹³⁾ диапазон тока (0,01 - 0,1) 1ном;

• ¹⁴⁾ диапазон тока (0,01 - 2) 1ном;

• ¹⁵⁾ Диапазон тока (0,01 - 2) 1ном, диапазон напряжения (0,8 - 2) ином; коэффициент мощности -0,25инд - 1 - 0,25емк для активной мощности, коэффициент sinф - 0,25инд - 1 - 0,25емк для реактивной мощности; Рном = ином^ 1ном; Qm™ = ином^ 1ном; Sном = ином^ 1ном ;

• ¹⁶⁾ Другое определение - коэффициент искажения синусоидальности.

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности

Флаги и счетчик провалов напряжения (Фпров, Ф(АОб0)пров, №пров)

-

-

Длительность провала напряжения (Д1пров), с

от 0,01 до 60

±0,01 (Л)

Глубина провала напряжения (бипров), %

от 10 до 100 ¹⁾

±1,0 (Л)

Флаги и счетчик прерываний напряжения (Фпрер, Ф(Д>180)прер, Nпрер)

-

-

Длительность прерывания напряжения (Д1прер), с

от 0,01 до 60

±0,01(Д)

Глубина прерывания напряжения (бипрер), %

от 95 до 100 ¹⁾

±1,0 (Л)

Флаги и счетчик временных перенапряжений (Фпер, Ф(Д1>60)пер, Niicf))

-

-

Длительность временного перенапряжения (Дпер), с

от 0,01 до 60

±0,01 (Л)

Коэффициент временного перенапряжения (Кпер), отн.ед

от 1,1 до 2

±0,01 (Л)

¹⁾ - При длительности провала более 0,02 с

Значение силы тока

Значение коэффициента cosф/sinф

Пределы допускаемой основной погрешности, %

Для измерений активной энергии по ГОСТ 31819.22-2012 (cos ф) ¹⁾

0,01 1ном I < 0,05 1ном

1,00

±0,4

0,05 1ном I  1макс

±0,2

0,02 1ном  I < 0,10 1ном

0,50 (при индуктивной нагрузке)

±0,5

0,80 (при емкостной нагрузке)

0,10 1ном  I 1макс

0,50 (при индуктивной нагрузке)

±0,3

0,80 (при емкостной нагрузке)

0,10 Iiimt   I   !макс

0,25 (при индуктивной нагрузке)

±0,5

0,50 (при емкостной нагрузке)

Для измерений реактивной энергии по ТУ 4228-004-80508

103-2014 (sin ф) ²⁾

0,02 Iumi I < 0,05 Iumi

1,00

±0,8

0,05 Imnt I !макс

±0,5

0,05 Iianr   I < 0,1 !цо\т

0,50

±0,8

0,10 Iiimt   I   !макс

0,50

±0,5

0,10 Iiimt   I   !макс

0,25

±0,8

• ¹⁾ - для измерения активной энергии (Wa), активной энергии основной частоты (первой гармоники) (W_a(1)), активной энергии прямой последовательности (W_a1(1)), активной энергии потерь (Wao).

• ²⁾ - для измерения реактивной энергии ^р), реактивной энергии основной частоты (первой гармоники) ^р(1)), реактивной энергии прямой последовательности (W_a1(1)), реактивной энергии потерь ^рп).

Значение тока

Коэффициент

Пределы допускаемой основной погрешности, %

Для измерений активной энергии по ГОСТ 31819.22-2012 (cos ф) ')

0,05 1ном — I — 1макс

1,0

±0,3

0,10 1ном — I < 1макс

0,5 (при индуктивной нагрузке)

±0,4

Для измерений реактивной энергии по ТУ 4228-004-80508103-2014 (sin ф) ²⁾

0,05 1ном — I < 1ном

1,0

±0,8

0,10 1ном — I — 1макс

0,5 (при индуктивной или емкостной нагрузке)

±0,8

• ¹⁾ - для измерения активной энергии (Wa), активной энергии основной частоты (первой гармоники) (W_a(1)), активной энергии прямой последовательности (W_a1(1)), активной энергии потерь (Warn).

• ²⁾ - для измерения реактивной энергии ^р), реактивной энергии основной частоты (первой гармоники) (Хр(1)), реактивной энергии прямой последовательности (W_a1(1)), реактивной энергии потерь ^рп).

Наименование ПКЭ

Интервал усреднения¹)

Раздел стандарта на методы измерений и нормы качества

Нормально допускаемое значение²⁾

Предельно допускаемое значение³⁾

Класс измерения или точности СИ

ГОСТ

30804.4.30 -2013

ГОСТ 321442013

Продолжительные изменения ха

рактеристик напряжения

Положительное отклонение частоты

10 с (интервал измерения)

5.1

4.2.1

0,2 Гц

0,4 Гц

А

Отрицательное отклонение частоты

10 с (интервал измерения)

5.1

4.2.1

0,2 Гц

0,4 Гц

А

Положительные отклонения фазных напряжений

10 мин

5.2, 5.12

4.2.2

-

10 %

А

Положительные отклонения междуфазных напряжений

10 мин

5.2, 5.12

4.2.2

-

10 %

А

Отрицательные отклонения фазных напряжений

10 мин

5.2, 5.12

4.2.2

-

10 %

А

Отрицательные отклонения междуфазных напряжений

10 мин

5.2, 5.12

4.2.2

-

10 %

А

Суммарные коэффициенты гармонических составляющих фазных/междуфазных напряжений

10 мин

5.8

(ГОСТ

30804.4.7 -2013 п. 3.2)

4.2.4.1

ГОСТ 32144-2013, таб. 5

ГОСТ 32144-2013, таб. 5

А, I

Наименование ПКЭ

Интервал

усреднения¹)

Раздел стандарта на методы измерений и нормы качества

Нормально допускаемое значение²⁾

Предельно допускаемое значение³⁾

Класс измерения или точности СИ

ГОСТ

30804.4.30

-2013

ГОСТ 32144

2013

Коэффициенты гармонических составляющих фазных/междуфазных напряжений (до 50-го порядка)

10 мин

5.8 (ГОСТ 30804.4.7 -2013

п. 3.2)

4.2.4.1

ГОСТ 32144-2013, таб. 1^4

ГОСТ 32144-2013, таб. 1^4

А, I

Коэффициенты интергармонических составляющих фазных/междуфазных напряжений (до 49-го порядка)

10 мин

5.9 (ГОСТ 30804.4.7 -2013 прил. А)

-

-

-

I

Кратковременная доза фликера

10 мин (интервал измерения)

5.3 (ГОСТ Р 51317.4.15 -2012

п. 5.7.2)

4.2.3

-

1,38

А

Длительная доза фликера

2 часа

5.3 (ГОСТ Р 51317.4.15 -2012

п. 5.7.3)

4.2.3

-

1

А

Коэффициент несимметрии напряжения по обратной последовательности

10 мин

5.7

4.2.5

2 %

4 %

А

Коэффициент несимметрии напряжения по нулевой последовательности

10 мин

5.7

4.2.5

2 %

4 %

А

Случайные события

Г лубина и длительность провала напряжения

Средне-квадратичес кое значение напряжения, измеренное на полупериоде осн. частоты

5.4

4.3.2

-

-

А

Максимальное значение/коэффициент и длительность перенапряжения

5.4

4.3.2

-

-

А

Длительность прерывания напряжения

5.5

4.3.1

-

-

А

• ¹⁾ интервалы усреднения задаются и могут быть изменены в конф

• ²⁾ нормально допускаемые значения задаются и могут быт настройках прибора;

• ³⁾ предельно допускаемые значения задаются и могут быт настройках прибора.

игурационных настройках прибора; ь изменены в конфигурационных ь изменены в конфигурационных

Ps - Рл сч) С

(3) , (4)

формулам:

Г   я         я

COSf^x = ------------

Ip^.v + Q- ■■

(5),(6)

Наименование характеристики

Значение

Примечание

Мощность, потребляемая по цепям напряжения, Вт, не более

0,35

Мощность, потребляемая по цепям тока, ВА. не более

0,1

Мощность, потребляемая по цепи питания, ВА, не более

5

Количество сохраняемых временных срезов первого профиля нагрузки, не менее, шт.

16 384

Глубина хранения 340 суток при 30-ти минутном интервале усреднения

Количество сохраняемых временных срезов второго профиля нагрузки, не менее, шт.

10 922

Глубина хранения 22 суток при 3-х минутном интервале усреднения

Количество сохраняемых показаний счетчиков энергии на начало суток по четырем тарифам и суммарно, не менее, шт.

1 787

Глубина хранения энергии за сутки, за месяц и нарастающим итогом 4,5 года

Число записей

в «Журнале событий», шт., не более в «Журнале АТС», шт., не более

65 535

16 384

Время хранения данных об учтенной энергии при отключенном питании, лет

10

Скорость обмена данными по интерфейсам: RS-485, кбит , не более

Ethernet, Мбит, не более

460,8

100

Поддерживаемые протоколы обмена

ГОСТ Р МЭК 60870-5-101-2006

ГОСТ Р МЭК 60870-5-104-2004

ModbusTCP,

ModbusRTU

Скорость обмена данными через оптопорт, бод

115 200

Количество импульсных выходов

1

Наименование характеристики

Значение

Примечание

Количество импульсных входов

1

Защита от несанкционированного доступа:

• - Пароли счетчика - для доступа к WEB-серверу счетчика

• - Пломбирование

• - Электронные датчики вскрытия крышки зажимов (клеммной крышки)

Есть

Есть

Есть

Степень защиты корпуса

IP 51

Счетчик предназначен для внутренней установки

Масса, кг, не более

2,0

Габаритные размеры, мм, не более: высота ширина толщина

278

166

90

Условия эксплуатации счетчика:

• - температура окружающего воздуха, °С

• -  относительная влажность

от -25 до +45 до 95 % при +35 °С

атмосферное давление кПа

от 70 до 106,7

Средняя наработка на отказ, ч

150 000

Срок службы, лет, не менее

30

Наименование

Обозначение документа

Количество

Счетчик электронный «BINOM334»

1 шт.

Коробка

ТЛАС.735321.005

1 шт.

Винт ВМ5х20.36.019

ГОСТ 1491-90

3 шт.

Карта памяти MicroSD

1 шт.

Наименование

Обозначение документа

Количество

Документация

Паспорт

ТЛАС.411152.005-01 ПС

1 шт.

Руководство по эксплуатации

ТЛАС.411152.005-01 РЭ

1 шт.

Методика поверки^

ТЛАС.411152.005-01 ПМ

1 шт.

Руководство оператора Web-сервера

80508103.00047-01 34 01

1 шт.

¹⁾ - высылается по требованию организаций, производящих поверку счетчиков.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

testXpert R

testXpert II

Номер версии (идентификационный номер ПО), не ниже

1.4

3.6

Цифровой идентификатор ПО

24593CFB

8f888db7114c8ae48be8ca5

2746f0155

Алгоритм   вычисления   цифрового

идентификатора ПО

CRC32

MD5

Модификация

Верхний предел измерений силы, кН

Пределы допускаемой относительной погрешности измерений силы в диапазоне от 1 % до 100 % включ. от верхнего предела измерений датчика силы, %

Верхний предел измерений удлинения образца, мм

Пределы допускаемой абсолютной погрешности измерений удлинения образца в диапазоне от 0,02 до 0,30 мм включ., мкм

Пределы допускаемой относительной погрешности измерений удлинения образца в диапазоне св. 0,30 до 1000,00 мм включ., %

Верхний предел измерений поперечной деформации образца, мм

Пределы допускаемой абсолютной погрешности измерений поперечной деформации образца в диапазоне от 0,02 до 0,30 мм включ., мкм

Пределы допускаемой относительной погрешности измерений поперечной деформации образца в диапазоне св. 0,30 до 12,00 мм включ., %

нею

от 1 до 10

±0,5

от 0,5 до 1000,0

±3

±1

от 0,5 до 12,0

±3

±1

НС25

от 2,5 до 25,0

НВ50

от 5 до 50

НВ100

от 10 до 100

НВ250

от 25 до 250

НВ500

от 50 до 500

НВ 1000

от 100 до 1000

НВ2500

от 250 до 2500

НВЗООО

от 300 до 3000

НА50

от 5 до 50

НА100

от 10 до 100

НА250

от 25 до 250

НА500

от 50 до 500

Модификация

Диапазон задания скорости перемещения штока гидроцилиндра без нагрузки, мм/мин

Нормируемый диапазон задания скорости перемещения штока гидроцилиндра без нагрузки, мм/мин

Пределы допускаемой относительной погрешности задания скорости перемещения штока гидроцилиндра без нагрузки, %

Диапазон измерений перемещения штока гидроцилиндра, мм

Пределы допускаемой относительной погрешности измерений перемещения штока гидроцилиндра, %

НС10

от 0,01 до 2000,00

от 0,1 до 500,0

±1

от 50 до

1000

±1

НС25

НВ50

НВ100

НВ250

НВ500

НВ1000

НВ2500

НВ3000

НА50

НА100

НА250

НА500

Модификация

Габаритные размеры базовой модификации (ВхДхШ), мм, не более

Масса базовой модификации, кг, не более

НС10

1890x660x500

395

НС25

1890x660x500

395

НВ50

3035x1090x780

1015

НВ100

3120x1090x780

1015

НВ250

3595x1235x1130

1650

НВ500

4045x1525x1390

3660

НВ1000

4920x1598x2000

7700

НВ2500

4997x1570x1500

22000

НВ3000

5100x1335x1250

22000

НА50

2750x1079x780

920

НА100

2750x1079x780

920

НА250

3040x1225x790

1520

НА500

3430x1515x1390

3500

Наименование характеристики

Значение

Рабочий диапазон температур, °С

от +10 до +35

Влажность, %

от 10 до 90

Напряжение питания переменного тока, В

230⁺¹⁰ %-15 %/400⁺¹⁰ %-15 %

Частота напряжения питания, Г ц

50/60

Полный срок службы, лет

15

Наименование

Обозначение

Количество

Машина универсальная испытательная

модификация в соответствии с заказом

1 шт.

Персональный компьютер типа IBM/PC

по заказу

Комплект кабелей соединительных

1 шт.

Приспособления для проведения испытаний

по заказу

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

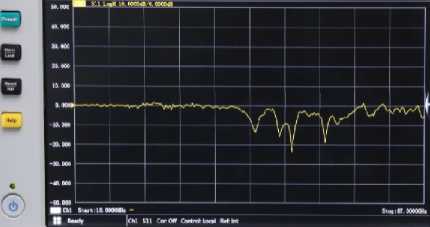

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Vector Network Analyzer: 3672 Series

Номер версии (идентификационный номер) ПО

не ниже 2.0.6

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Диапазон рабочих частот, МГц:

-  3672A

от 10 до 13500 включ.

-  3672B

от 10 до 26500 включ.

-  3672C

от 10 до 43500 включ.

-  3672D

от 10 до 50000 включ.

-  3672E

от 10 до 67000 включ.

-  3672A-S

от 10 до 13500 включ.

-  3672B-S

от 10 до 26500 включ.

-  3672C-S

от 10 до 43500 включ.

Дискретность установки частоты, Г ц

±1

Пределы допускаемой относительной погрешности установки

±1М0"⁶

частоты источника выходного сигнала, Г ц

Максимальный уровень мощности

Порт 1 и 3

Порт 1 и 3

Порт 2 и 4

выходного сигнала в рабочем

Режим

Режим высокой

диапазоне частот для модификаций

номинальной

мощности

3672A, 3672B с опцией 400, дБ/мВт:

мощности

- от 10 МГц до 50 МГц включ.

0

9

13

- св. 50 МГц до 4 ГГц включ.

0

6

13

- св. 4 ГГц до 7 ГГц включ.

12

12

10

- св. 7 ГГц до 13,5 ГГц включ.

8

8

9

- св. 13,5 ГГц до 20 ГГц включ.

6

6

6

- св. 20 ГГц до 26,5 ГГц включ.

4

4

2

Максимальный уровень мощности

Порт 1 и 3

Порт 1 и 3

Порт 2 и 4

выходного сигнала в рабочем

Режим

Режим высокой

диапазоне частот для модификаций

номинальной

мощности

3672A, 3672B с опциями 201,401, 402, дБ/мВт:

мощности

- от 10 МГц до 50 МГц включ.

-1

8

12

- св. 50 МГц до 4 ГГц включ.

-1

5

12

- св. 4 ГГц до 7 ГГц включ.

10

10

9

- св. 7 ГГц до 13,5 ГГц включ.

6

6

8

- св. 13,5 ГГц до 20 ГГц включ.

4

4

5

- св. 20 ГГц до 26,5 ГГц включ.

2

2

0

Наименование характеристики

Значение

Максимальный уровень мощности

Порт 1 и 3

Порт 1 и 3

Порт 2 и 4

выходного сигнала в рабочем

Режим

диапазоне частот для модификаций

номинальной

Режим высокой

3672C, 3672D с опцией 400, дБ/мВт:

мощности

мощности

- от 10 МГц до 50 МГц включ.

-1

8

11

- св. 50 МГц до 4 ГГц включ.

-1

5

9

- св. 4 ГГц до 13,5 ГГц включ.

5

5

6

- св. 13,5 ГГц до 40 ГГц включ.

7

7

7

- св. 40 ГГц до 43,5 ГГц включ.

5

5

5

- св. 43,5 ГГц до 50 ГГц включ.

-7

-7

-7

Максимальный уровень мощности

Порт 1 и 3

Порт 1 и 3

Порт 2 и 4

выходного   сигнала   в   рабочем

Режим

диапазоне частот для модификации

номинальной

Режим высокой

3672C,    3672D    с    опциями

мощности

мощности

201,401, 402, дБ/мВт:

-   от 10 МГц до 50 МГц включ.

-2

7

12

-   св. 50 МГ ц до 4 ГГц включ.

-1

4

8

-    св. 4 ГГц до 13,5 ГГц включ.

3

3

9

-    св. 13,5 ГГц до 40 ГГц включ.

5

5

12

-   св. 40 ГГц до 43,5 ГГц включ.

2

2

9

-    св. 43,5 ГГц до 50 ГГц включ.

-10

-10

-1

Максимальный уровень мощности

Порт 1 и 3

Порт 1 и 3

Порт 2 и 4

выходного сигнала в рабочем

Режим

Режим высокой

диапазоне частот для модификации

номинальной

мощности

3672E с опцией 400 дБ/мВт:

мощности

- от 10 МГц до 50 МГц включ.

-1

8

8

- св. 50 МГц до 4 ГГц включ.

0

5

5

- св. 4 ГГц до 13,5 ГГц включ.

1

1

1

- св. 13,5 ГГц до 26,5 ГГц включ.

5

5

5

- св. 26,5 ГГц до 40 ГГц включ.

3

3

3

- св. 40 ГГц до 67 ГГц включ.

5

5

5

Максимальный уровень мощности

Порт 1 и 3

Порт 1 и 3

Порт 2 и 4

выходного сигнала в рабочем

Режим

диапазоне частот для модификации

номинальной

Режим высокой

3672E с опциями 201,401, 402, дБ/мВт:

мощности

мощности

- от 10 МГц до 50 МГц включ.

-2

7

7

- св. 50 МГц до 4 ГГц включ.

-1

4

4

- св. 4 ГГц до 13,5 ГГц включ.

-2

-2

-2

- св. 13,5 ГГц до 26,5 ГГц включ.

3

3

3

- св. 26,5 ГГц до 67 ГГц включ.

0

0

0

Наименование характеристики

Значение

Максимальный уровень мощности

Порт 1 и 3

Порт 1 и 3

Порт 2 и 4

выходного сигнала в рабочем

Режим

Режим высокой

диапазоне частот для модификации

номинальной

мощности

3672A-S, 3672B-S (400), дБ/мВт:

мощности

- от 10 МГц до 50 МГц включ.

0

9

13

- св. 50 МГц до 4 ГГц включ.

0

6

13

- св. 4 ГГц до 7 ГГц включ.

12

12

10

- св. 7 ГГц до 13,5 ГГц включ.

8

8

9

- св. 13,5 ГГц до 20 ГГц включ.

6

6

6

- св. 20 ГГц до 26,5 ГГц включ.

4

4

2

Максимальный уровень мощности

Порт 1 и 3

Порт 1 и 3

Порт 2 и 4

выходного сигнала в рабочем

Режим

Режим высокой

диапазоне частот для модификации

номинальной

мощности

3672C-S, дБ/мВт:

мощности

- от 10 МГц до 50 МГц включ.

-1

8

11

- св. 50 МГц до 4 ГГц включ.

0

5

9

- св. 4 ГГц до 13,5 ГГц включ.

5

5

6

- св. 13,5 ГГц до 40 ГГц включ.

7

7

7

- св. 40 ГГц до 43,5 ГГц включ.

5

5

5

Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала в

диапазоне частот для 3672A, 3672B, 3672C, 3672D, 3672E, дБ:

от 10 до 50000 МГц включ.

±3,0

от 50000 до 67000 МГц включ.

±3,5

Пределы допускаемой абсолютной

погрешности установки мощности

выходного сигнала в диапазоне частот для 3672A-S, 3672B-S, 3672C-S, дБ

±3,0

Шум трассы при полосе пропускания

фильтра ПЧ 1 кГц

для модификаций 3672A, 3672B

Рабочий диапазон частот

Амплитуда, дБ, не более

Фаза, °, не более

от 10 МГц до 50 МГц включ.

0,050

0,200

св. 50 МГц до 500 МГц включ.

0,007

0,051

св. 0,5 ГГц до 13,5 ГГц включ.

0,002

0,042

св. 13,5 ГГц до 20 ГГц включ.

0,003

0,054

св. 20 ГГц до 26,5 ГГц включ.

0,005

0,054

Шум трассы при полосе пропускания

фильтра ПЧ 1 кГц для модификаций 3672С, 3672D

Рабочий диапазон частот

Амплитуда, дБ, не более

Фаза, °, не более

от 10 МГц до 50 МГц включ.

0,050

0,900

св. 50 МГц до 0,5 ГГц включ.

0,020

0,700

св. 0,5 ГГц до 13,5 ГГц включ.

0,005

0,040

св. 13,5 ГГц до 26,5 ГГц включ.

0,004

0,050

св. 26,5 ГГц до 50 ГГц включ.

0,008

0,060

Наименование характеристики

Значение

Шум трассы при полосе пропускания

фильтра ПЧ 1 кГц для модификации 3672E

Рабочий диапазон частот

Амплитуда, дБ, не более

Фаза, °, не более

от

10 МГц до 50 МГц включ.

0,050

0,900

св.

50 МГц до 0,5 ГГц включ.

0,020

0,700

св.

0,5 ГГц до 13,5 ГГц включ.

0,005

0,040

св.

13,5 ГГц до 26,5 ГГц включ.

0,004

0,050

св.

26,5 ГГц до 67 ГГц включ.

0,020

0,100

Шум трассы при полосе пропускания

фильтра ПЧ 1 кГц для модификаций 3672A-S, 3672B-S

Рабочий диапазон частот

Амплитуда, дБ, не более

Фаза, °, не более

от

10 МГц до 50 МГц включ.

0,050

0,200

св.

50 МГц до 500 МГц включ.

0,007

0,051

св.

0,5 ГГц до 13,5 ГГц включ.

0,002

0,042

св.

13,5 ГГц до 20 ГГц включ.

0,003

0,054

св.

20 ГГц до 26,5 ГГц включ.

0,005

0,054

Шум трассы при полосе пропускания

фильтра ПЧ 1 к

Гц для модификации 3672C-S

Рабочий диапазон частот

Амплитуда, дБ, не более

Фаза, °, не более

от

10 МГц до 50 МГц включ.

0,050

0,900

св.

50 МГц до 500 МГц включ.

0,020

0,700

св.

0,5 ГГц до 13,5 ГГц включ.

0,005

0,040

св.

13,5 ГГц до 26,5ГГц включ.

0,004

0,050

св.

26,5 ГГц до 43,5 ГГц включ.

0,008

0,060

Уровень собственных шумов приемника в рабочем диапазоне

частот

для модификаций 3672A, 3672B, дБ, не более:

от

10 МГц до 1 ГГц включ.

-90

св.

1 МГц до 4 ГГц включ.

-120

св.

4 ГГц до 10 ГГц включ.

-127

св.

10 ГГц 20 ГГц включ.

-120

св.

20 ГГц до 26,5 ГГц включ.

-115

Уровень собственных шумов приемника в рабочем диапазоне

частот

для модификаций 3672C, 3672D, дБ, не более:

от 0,01 ГГц до 1 ГГц включ.

-74

св.

1 ГГц до 13,5 ГГц включ.

-119

св.

13,5 ГГц до 26,5 ГГц включ.

-115

св.

26,5 ГГц до 35 ГГц включ.

-110

св.

35 ГГц до 47 ГГц включ.

-105

св.

47 ГГц до 50 ГГц включ.

-90

Наименование характеристики

Значение

Уровень собственных шумов приемника в рабочем диапазоне

частот

для модификации 3672E, дБ, не более:

от

10 МГц до 1 ГГц включ.

-74

св.

1 ГГц до 4 ГГц включ.

-90

св.

4 ГГц до 13,5 ГГц включ.

-107

св.

13,5 ГГц до 20 ГГц включ.

-110

св.

20 ГГц до 24 ГГц включ.

-110

св.

24 ГГц до 26,5 ГГц включ.

-110

св.

26,5 ГГц до 35 ГГц включ.

-100

св.

35 ГГц до 47 ГГц включ.

-90

св.

47 ГГц до 50 ГГц включ.

-90

св.

50 ГГц до 67 ГГц включ.

-75

Уровень собственных шумов приемника в рабочем диапазоне

частот

для модификаций 3672A-S, 3672B-S, дБ, не более:

от

10 МГц до 1 ГГц включ.

-90

св.

1 ГГц до 4 ГГц включ.

-120

св.

4 ГГц до 13,5 ГГц включ.

-127

св.

13,5 ГГц до 20 ГГц включ.

-120

св.

20 ГГц до 24 ГГц включ.

-115

св.

24 ГГц до 26,5 ГГц включ.

-110

Уровень собственных шумов приемника в рабочем диапазоне

частот

для модификации 3672C-S, дБ, не более:

от 0,01 ГГц до 1 ГГц включ.

-74

св.

1 ГГц до 13,5 ГГц включ.

-119

св.

13,5 ГГц до 26,5 ГГц включ.

-115

св.

26,5 ГГц до 35 ГГц включ.

-110

св.

35 ГГц до 43,5ГГц включ.

-105

Эффективные характеристики коэффициента отражения и передачи

для модификаций 3672A, 3672B, дБ

Частотный диапазон

Направленность, не более

Согласование источника, не более

Согласование нагрузки, не более

Трекинг передачи

Трекинг отражения

от 10 МГц до 2 ГГц включ.

-48

-40

-48

±0,10

±0,04

св

2 ГГц до 26,5 ГГц включ.

-44

-30

-44

±0,12

±0,05

Эффективные характеристики коэффициента отражения и передачи

для модификаций 3672C, 3672D, дБ

Частотный диапазон

Направленность, не более

Согласование источника, не более

Согласование нагрузки, не более

Трекинг передачи

Трекинг отражения

от 10 МГц до 2 ГГц включ.

-42

-36

-42

±0,10

±0,04

св

2 ГГц до 13,5 ГГц включ.

-42

-31

-42

±0,11

±0,04

св.13,5 ГГц до 40 ГГц включ.

-38

-28

-37

±0,16

±0,03

св

. 40 ГГц до 50 ГГц включ.

-36

-27

-35

±0,20

±0,04

Наименование характеристики

Значение

Эффективные характеристики коэффициента отражения и передачи

для модификации 3672E,

дБ

Частотный диапазон

Направленность, не более

Согласование источника,

Согласование нагрузки,

Трекинг передачи

Трекинг отражения

не более

не более

от 10 МГц до 2 ГГц включ.

-35

-35

-35

±0,10

±0,05

св. 2 ГГц до 13,5 ГГц включ.

-41

-31

-41

±0,11

±0,06

св.13,5 ГГц до 40 ГГц включ.

-34

-28

-33

±0,16

±0,08

св.40 ГГц до 67 ГГц включ.

-32

-25

-30

±0,20

±0,10

Эффективные характеристики коэффициента отражения и передачи

для модификаций 3672A-S, 3672B-S, дБ

Частотный диапазон

Направленность, не более

Согласование источника,

Согласование нагрузки,

Трекинг передачи

Трекинг отражения

не более

не более

от 10 МГц до 2 ГГц включ.

-48

-40

-48

±0,10

±0,04

св.2 ГГц до 26,5 ГГц включ.

-44

-30

-44

±0,12

±0,05

Эффективные характеристики коэффициента отражения и передачи

для модификации 3672C-S, дБ

Частотный диапазон

Направленность, не более

Согласование источника, не более

Согласование нагрузки, не более

Трекинг передачи

Трекинг отражения

от 10 МГц до 2 ГГц включ.

-42

-36

-42

±0,10

±0,04

св.2 ГГц до 13,5 ГГц включ.

-42

-31

-42

±0,10

±0,04

св.13,5 ГГц до 40 ГГц включ.

-38

-28

-37

±0,16

±0,03

св.40 ГГц до 43,5 ГГц

-36

-27

-35

±0,20

±0,04

Наименование характеристики

Значение

Напряжение питания от сети переменного тока частотой (50±0,5) Гц, В

от 200 до 240

Потребляемая мощность от сети переменного тока, В^А, не более:

-  3672A

400

-  3672B

400

-  3672C

500

-  3672D

500

-  3672E

500

-  3672A-S

400

-  3672B-S

400

-  3672C-S

500

Рабочие условия эксплуатации:

Наименование характеристики

Значение

- температура окружающей среды, °С

от 20 до 26

- относительная влажность воздуха при температуре 25 °С, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

3672A

3672C

3672B

3672D

3672A-S

3672E

3672B-S

3672C-S

Г абаритные размеры анализаторов, мм, не более:

- длина

516

516

- ширина

280

280

- высота

640

690

Масса 3672A, 3672В, 3672A-S, 3672B-S, кг, не более

42

Масса 3672C, 3672D, 3672C-S, кг, не более

47

Масса 3672E, кг, не более

50

Наименование

Обозначение

Количество

Анализатор цепей векторный 3672A или 3672B, или 3672C, или 3672D, или 3672E, или 3672A-S, или 3672B-S, или 3672C-S

-

1 шт.

Шнур сетевого питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Компакт диск

Network Analyzer 3672, 3672-S

1 шт.

Методика поверки

421-74-29 МП

1 экз.

Название опции

Описание опции

Наличие в анализаторе

3672A

3672B

3672C

3672D

3672E

3672-011

31101 калибровочный набор (Тип N, 50Q, DC~18 ГГц)

+

-

-

-

-

3672-012

31121A калибровочный набор (3.5mm, DC~6 ГГц)

+

-

-

-

-

3672-013

31121 калибровочный набор (3.5mm, DC~26,5 ГГц)

-

+

-

-

-

3672-014

20202 калибровочный набор (3.5mm, DC~9 ГГц)

+

-

-

-

-

3672-015

31123 калибровочный набор (2.4mm, DC~40 ГГц)

-

-

+

-

-

Название опции

Описание опции

Наличие в анализаторе

3672A

3672B

3672C

3672D

3672E

3672-016

31123A калибровочный набор (2.4mm, DC~ 50 ГГц)

-

-

-

+

-

3672-017

31128 калибровочный набор (1.85mm, DC~67 ГГц)

-

-

-

-

+

3672-021

20402 Модуль электронной калибровки

Ecal (300 кГц~18 ГГц, Тип N, 2-порта)

+

-

-

-

-

3672-022

20403 Модуль электронной калибровки Ecal ( 10 МГц~26,5 ГГц, Тип 3.5mm, 2-порта)

-

+

-

-

-

3672-023

20404 Модуль электронной калибровки Ecal (10 МГц~50 ГГц, Тип 2.4mm, 2-порта)

-

-

+

+

-

3672-024

20405 Модуль электронной калибровки Ecal (10 МГц~20 ГГц, Тип 3.5mm, 4-порта)

-

+

-

-

-

3672-025

20409 Модуль электронной калибровки Ecal (10 МГц~67 ГГц, Тип 1.85mm, 2-порта)

-

-

-

-

+

3672-031

Тестовый кабель (Тип 3.5mm(m))

+

+

-

-

3672-032

Тестовый кабель (Тип 3.5mm(f))

+

+

-

-

3672-033

Тестовый кабель (Тип N(m))

+

+

-

-

3672-034

Тестовый кабель (Тип N(f))

+

+

-

-

3672-035

Тестовый кабель (Тип 2.4mm(m))

+

+

3672-036

Тестовый кабель (Тип 2.4mm(f))

+

+

3672-037

Тестовый кабель (Тип 2.4mm(m))

+

+

3672-038

Тестовый кабель (Тип 2.4mm(f))

+

+

3672-039

Тестовый кабель (Тип 3.5mm(m))

+

+

3672-040

Тестовый кабель (Тип 3.5mm(f))

+

+

3672-041

Тестовый кабель (Тип 2.92mm(m))

+

+

3672-042

Тестовый кабель (Тип 2.92mm(f))

+

+

3672-043

Тестовый кабель (Тип 1.85mm(m))

-

-

+

3672-044

Тестовый кабель (Тип 1.85mm(f))

-

-

+

3672-051

87230 USB датчик мощности

(9 кГц - 6 ГГц)

+

+

+

+

+

3672-052

87231 USB датчик мощности

(9 кГц - 18 ГГц)

+

+

+

+

+

3672-053

87232 USB датчик мощности

(9 кГц - 26,5 ГГц)

+

+

+

+

+

3672-054

87233 USB датчик мощности

(9 кГц - 40 ГГц)

+

+

+

+

+

3672-071

87601 Набор коаксиальных переходников (Тип N)

+

+

+

+

+

3672-072

87601A     Набор     коаксиальных

переходников (Тип 3.5mm)

+

+

+

+

+

3672-073

87601B      Набор      коаксиальных

переходников (Тип 2.92mm)

+

+

+

+

+

3672-074

87601C     Набор     коаксиальных

переходников (Тип 2.4mm)

+

+

+

+

+

Название опции

Описание опции

Наличие в генераторе

1465

C

1465

D

1465

F

1465

H/L

1465-H01A

Программируемый ступенчатый аттенюатор 115 дБ

+

+

+

-

1465-H01B

Программируемый ступенчатый аттенюатор 90 дБ

-

-

-

+

1465-H02A

Функция аналоговой модуляции

+

+

+

+

1465-H02B

Функция импульсной модуляции (100 нс)

+

+

+

+

1465-H02C

Функция импульсной модуляции (20 нс)

+

+

+

+

1465-H03

Аналоговое свипирование по частоте

+

+

+

+

1465-H04

Низкий фазовый шум

+

+

+

+

1465-H05

Увеличенная максимальная выходная мощность

+

+

+

+

1465-H06

Сверхвысокая выходная мощность в диапазоне частот от 10 МГц до 20 ГГц

-

+

-

-

1465-H80

87230 USB датчик мощности (9 кГц - 6 ГГц)

+

+

+

+

1465-H81

87231 USB датчик мощности (9 кГц - 18 ГГц)

+

+

+

+

1465-H82

87232 USB датчик мощности (9 кГц - 26,5 ГГц)

+

+

+

+

1465-H83

87233 USB датчик мощности (9 кГц - 40 ГГц)

+

+

+

+

1465-H91

Выходной разъем N-тип

-

+

-

-

Название опции

Описание опции

Наличие в генераторе

1465

C

1465

D

1465

F

1465

H/L

1465-H92

Высокочастотный выход на задней панели генератора

+

+

+

+

1465-H96

Продление гарантии до 5 лет

+

+

+

+

1465-H99

Алюминиевый транспортировочный кейс

+

+

+

+

1465-S10

Сложные последовательности импульсов (при наличии опции H02B или 02C)

+

+

+

+

1465

C-V

1465

D-V

1465

F-V

1465

H/L-

V

1465-H01A

программируемый ступенчатый аттенюатор 115 дБ

+

+

+

-

1465-H01B

программируемый ступенчатый аттенюатор 90 дБ

-

-

-

+

1465-H02A

Функция аналоговой модуляции

+

+

+

+

1465-H02B

Функция импульсной модуляции (100 нс)

+

+

+

+

1465-H02C

Функция импульсной модуляции (20 нс)

+

+

+

+

1465-H03

Аналоговое свипирование по частоте

+

+

+

+

1465-H04

Низкий фазовый шум

+

+

+

+

1465-H05

Увеличенная максимальная выходная мощность

+

+

+

+

1465-H31

Расширение полос внутренней модуляции до

200 МГц

+

+

+

+

1465-H32

Расширение внутренней памяти до 8 ГБ

+

+

+

+

1465-H33

Функция входа внешних IQ сигналов (порт BNC)

+

+

+

-

1465-H35

Функция входа внешних данных (оптический порт)

+

+

+

+

1465-H80

87230 USB датчик мощности (9 кГц - 6 ГГц)

+

+

+

+

1465-H81

87231 USB датчик мощности (9 кГц - 18 ГГц)
