Наименование

Обозначение

Количество

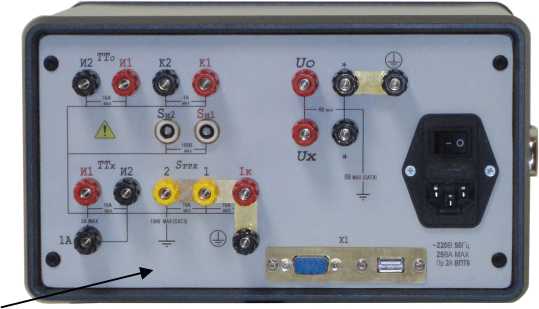

Прибор сравнения

КНТ-05

1 шт.

Кабель для подключения к питающей сети

-

1 шт.

Руководство по эксплуатации

ТМЕ 007.2.728.000 РЭ

1 экз.

Формуляр

ТМЕ 007.2.728.000 ФО

1 экз.

Методика поверки

-

1 экз.

Упаковка

-

1 шт.

Измеряемая величина

Значение

Модификация

Относительная   разность   (токовая   погрешность)

от -20

КНТ-05,

действующих значений двух токов (kof), %

до +20

КНТ-05А

Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 250 В (f %

от -20 до +20

КНТ-05

Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 1000 мВ (kof), %

от -20 до +20

КНТ-05А

Абсолютная разность фаз (угловая погрешность) двух

от -600

КНТ-05,

токов (ks), ' (мин)

до +600

КНТ-05А

Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 250 В (ks), ' (мин)

от -600 до +600

КНТ-05

Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 1000 мВ (ks), ' (мин)

от -600 до +600

КНТ-05А

Относительное значение силы тока, % от номинального значения (1 и 5 А)

от 0,2 до 200

КНТ-05, КНТ-05А

Активная (R) и реактивная (X) составляющие полного

от 0,0001

КНТ-05,

сопротивления (Z), Ом

до 100

КНТ-05А

Действующее значение напряжения, В

от 5 до 250

КНТ-05

Действующее значение напряжения, мВ

от 5 до 1000

КНТ-05А

Активная (G) и реактивная (B) составляющие полной проводимости (Т), мСм

от 0,0001 до 50

КНТ-05

Частота тока (напряжения), Г ц

от 48 до 52

КНТ-05, КНТ-05А

Относительное значение силы тока, %

Пределы допускаемой погрешности, %

Модификация

от 5 до 200

±(0,01‘| kofj+2^10-⁴^|ks|+5^10’⁴)

КНТ-05, КНТ-05А

от 1 до 5

±(0,03«| ko/|+5^10-⁴^|ks|+1^10’³)

от 0,2 до 1

±(0,05»| kofi+1.5* 10^-3«|ks|+5«10^-3)

где Aof - измеренное значение относительной разности действующих значений двух токов, %; As - измеренное значение разности фаз двух токов в угловых минутах.

Относительное значение силы тока, %

Пределы допускаемой погрешности, ' (мин)

Модификация

от 5 до 200

±(0,01«|Д^|+0,2«|Д_в< |+0,05 )

КНТ-05, КНТ-05А

от 1 до 5

±(0,03^Д^+0,5^Д_оГ |+0,1 )

от 0,2 до 1

±(0,05.|A^|+1,5.|A^_z |+0,5 )

где Aof - измеренное значение относительной разности действующих значений двух токов, %; As - измеренное значение разности фаз двух токов в угловых минутах.

Относительное значение силы тока, %

Пределы допускаемой погрешности, %

Модификация

от 0,2 до 200

±(0,01«Л +0,02)

КНТ-05, КНТ-05А

где А - измеренное относительное значение силы тока, %.

Относительное значение силы тока, %

Значение номинального тока, А

Пределы допускаемой погрешности, Ом

Модификация

от 20 до 200

5

±(0,01»Z+0,0002)

от 1 до 20

5

±(0,01«Z+0,0005)

КНТ-05,

от 20 до 200

1

±(0,01«Z+0,001)

КНТ-05А

от 1 до 20

1

±(0,01«Z+0,002)

где Z - рассчитанное по формуле Z = yj R² + X²

полное сопротивление,

Ом.

Значение частоты тока (напряжения), Гц

Пределы допускаемой погрешности, Гц

Модификация

от 48 до 52

±0,1

КНТ-05,

КНТ-05А

Действующее значение напряжения, В

Действующее значение напряжения, мВ

Пределы допускаемой погрешности, %

Модификация

от 20 до 250

-

±(0,01‘| Л_о/|+2<0'⁴^Л^+5<0'⁴)

КНТ-05

от 5 до 20

-

±(0,03«| Л/|+5«10^-4«|Д£|+2*10^-3)

-

от 300 до 1000

±(0,02«| Л_о/|+4<0'⁴^Л^+3<0'³)

КНТ-05А

-

от 30 до 300

±(0,03«| Л_о/|+8<0'⁴^Л^+5<0'³)

-

от 5 до 30

±(0,05»|Дв/|+2» 10^-3« |Л^|+1,5*10^-2)

где Aof - измеренное значение относительной разности действующих значений двух напряжении, %

As - измеренное значение разности фаз двух напряжений в угловых минутах.

Действующее значение напряжения, В

Действующее значение напряжения, мВ

Пределы допускаемой погрешности, ' (мин)

Модификация

от 20 до 250

-

±(0,01*|Д^|+0,2*|Д_л/|+0,05)

КНТ-05

от 5 до 20

-

±(0,03НЛ_<5|+0>|Л_о/|+0,1)

-

от 300 до 1000

±(0,02^|Л^|+0,5^|Л_о/|+0,15)

КНТ-05А

-

от 30 до 300

±(0,03*|Л^|+1*|Л_в7|+0,3)

-

от 5 до 30

±(0,05*|Д^|+3*|Дв/|+0,б)

где Aof - измеренное значение относительной разности действующих значений двух напряжении, %;

As - измеренное значение разности фаз двух напряжений в угловых минутах.

Действующее значение напряжения, В

Действующее значение напряжения, мВ

Пределы допускаемой погрешности

Модификация

от 5 до 250

-

±(0,01* Г+0,05), В

КНТ-05

-

от 5 до 1000

±(0,01*и+0,5), мВ

КНТ-05А

где U - измеренное действующее значение напряжения в вольтах, и - измеренное действующее значение напряжения в милливольтах.

Действующее значение напряжения, В

Пределы допускаемой погрешности, мСм

Модификация

от 20 до 250

±(0,01«У +0,0005)

КНТ-05

от 5 до 20

±(0,01«У +0,001)

где Y - рассчитанная по формуле Y = у/G² + B² полная проводимость нагрузки, мСм.

Наименование характеристики

Значение

Входные сопротивления прибора, Ом, не более:

- для поверяемого трансформатора тока с номинальным вторичным током 5 А при значениях погрешности поверяемого трансформатора тока менее 2 %

0,01

- для поверяемого трансформатора тока с номинальным вторичным током 1 А при значениях погрешности поверяемого трансформатора тока менее 2 %

0,05

- для эталонного трансформатора тока

0,05

Входные сопротивления прибора, кОм, не менее:

- для поверяемого трансформатора напряжения при значениях погрешности поверяемого трансформатора тока менее 1 %

500

- для эталонного трансформатора напряжения

500

- для поверяемого и эталонного шунта

500

Параметры электрического питания: - напряжение переменного тока, В

от 198 до 242

Потребляемая мощность не более, В^А

25

Габаритные размеры, мм, не более:

- длина

350

- ширина

400

- высота

160

Масса, кг, не более

10

Рабочие условия применения:

- температура окружающего воздуха, °С

от +10 до +35

- относительная влажность воздуха, %

от 30 до 80
