Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25»декабря 2019 г. № 3307

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока серии TG

Трансформаторы тока серии TG (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока напряжением 110 кВ, 150 кВ и 220 кВ с частотой 50 или 60 Гц.

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока,

пропорционального первичному току.

Трансформаторы выполнены в виде опорной конструкции и состоят из металлического основания с коробкой вторичных соединений, фарфоровой или полимерной покрышки и головной части, в которой расположена магнитная система, закрепленная на основании при помощи опоры. Высоковольтная изоляция внутри обеспечивается элегазом или смесью элегаза и азота. Первичная обмотка трансформаторов состоит из внутренних и внешних шин, расположенных в головной части. Изменение коэффициента трансформации возможно при помощи перемычек на первичной обмотке, и (или) выполнением ответвлений на вторичных обмотках. Вторичные обмотки трансформаторов намотаны на ленточные тороидальные магнитопроводы и заключены в экран. Выводы вторичных обмоток присоединены к клеммному ряду с возможностью защиты клемм от несанкционированного доступа. Клеммный ряд расположен в коробке вторичных соединений, которая закрыта крышкой с табличкой технических данных.

Трансформаторы снабжены сигнализатором плотности газа (денсиметром), градуированным в единицах давления. Денсиметр имеет две сигнальные цепи с контактами, которые срабатывают при снижении плотности газа в случае утечки. В головной части трансформаторов расположено устройство сброса давления, которое срабатывает при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий.

Клемма заземления расположена на основании трансформатора.

Структура обозначения трансформаторов:

Т G Х Х - Х/Х - Х / Х Х Х

Климатическое исполнение и категория размещения по

ГОСТ 15150-69 (У1 или УХЛ1)

Номинальный вторичный ток, А

Номинальный первичный ток, А

Номинальные классы точности обмоток по ГОСТ 7746-2015 Конструктивный вариант исполнения (N; N1 или отсутствие) 145 - для работы с номинальным напряжением 110 кВ;

170 - для работы с номинальным напряжением 150 кВ;

245 - для работы с номинальным напряжением 220 кВ

С газовой изоляцией

Обозначение трансформатора тока

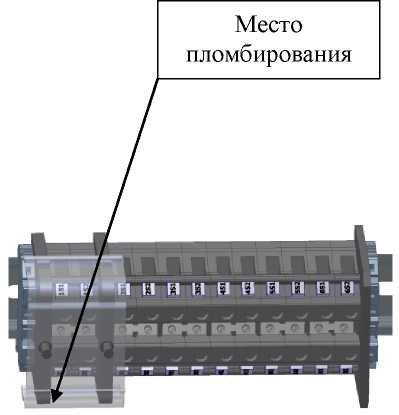

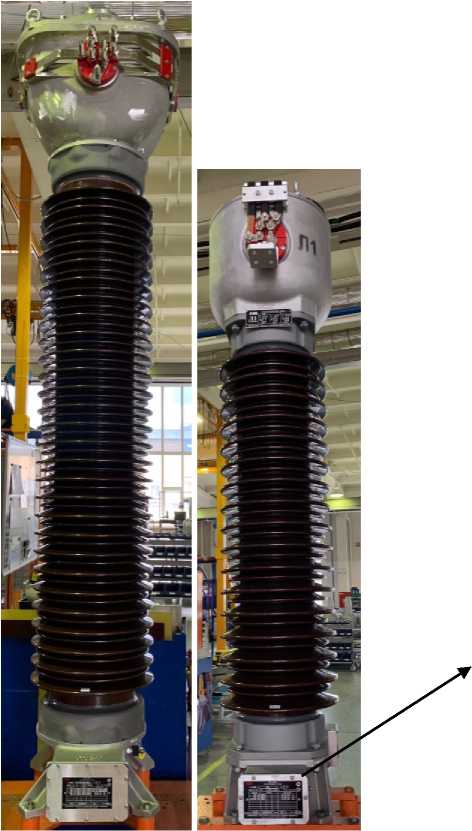

Общий вид трансформаторов серии TG указан на рисунке 1, место пломбирования клеммной коробки от несанкционированного доступа представлено на рисунке 2.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические и технические характеристики трансформаторов

Продолжение таблицы 1

наносится методом гравировки на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Таблица 2 - Комплектность трансформаторов

Продолжение таблицы 2

осуществляется по документу ИЦРМ-МП-052-19 «Трансформаторы тока серии TG. Методика поверки», утверждённому ООО «ИЦРМ» 14.05.2019 г.

Основные средства поверки:

• - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

• - трансформатор тока измерительный лабораторный ТТИ-5000.51 (регистрационный номер в Федеральном информационном фонде 55278-13);

• - прибор сравнения КНТ- 05 (регистрационный номер в Федеральном информационном фонде 37854-08);

• -     прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);

• - магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07);

• - магазин нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

приведены в эксплуатационном документе.

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ТУ 16-95 1БП.768.001 ТУ Трансформатор тока серии TG. Технические условия

Филиал Общества с ограниченной ответственностью «АББ Электрические Сети» в г. Екатеринбурге (Филиал ООО «АББ Электрические Сети» в г. Екатеринбурге)

ИНН 7722477719

Адрес: 620066, Свердловская обл., г. Екатеринбург, ул. Бархотская, д. 1

Телефон (факс): +7 (343) 35-11-35

Web-сайт: www.abb.ru

E-mail: abb.ekt@ru.abb.com

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
