ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _^4 » ___июня___ 2024 г. № _^92

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

№ п/ п	Наименование типа	Обозначение типа	Заводской номер	Регистрацио нный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методик поверки сохраняется	Устанавлива емая методика поверки	Заявитель	Юридическое лицо, выдавшее заключение
1	2	3	4	5	6	7	8	9	10	11
1.	Расходомеры-счетчики жидкости ультразвуковые	US800		21142-11			US800.421364.0 01 РЭ (часть 1, раздел 4)		Общество с ограниченной ответственностью «Эй-Си Электроникс» (ООО «Эй-Си Электроникс»), г. Чебоксары	ФГБУ «ВНИИМС», г. Москва

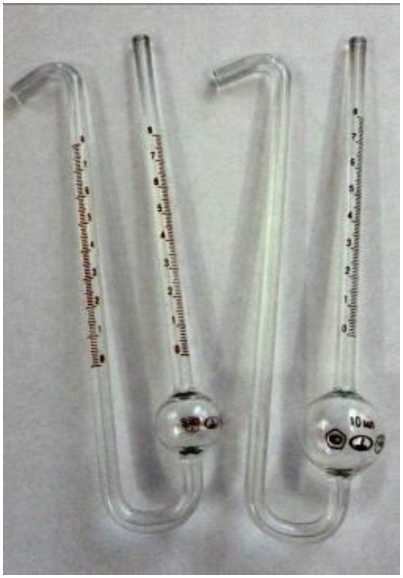

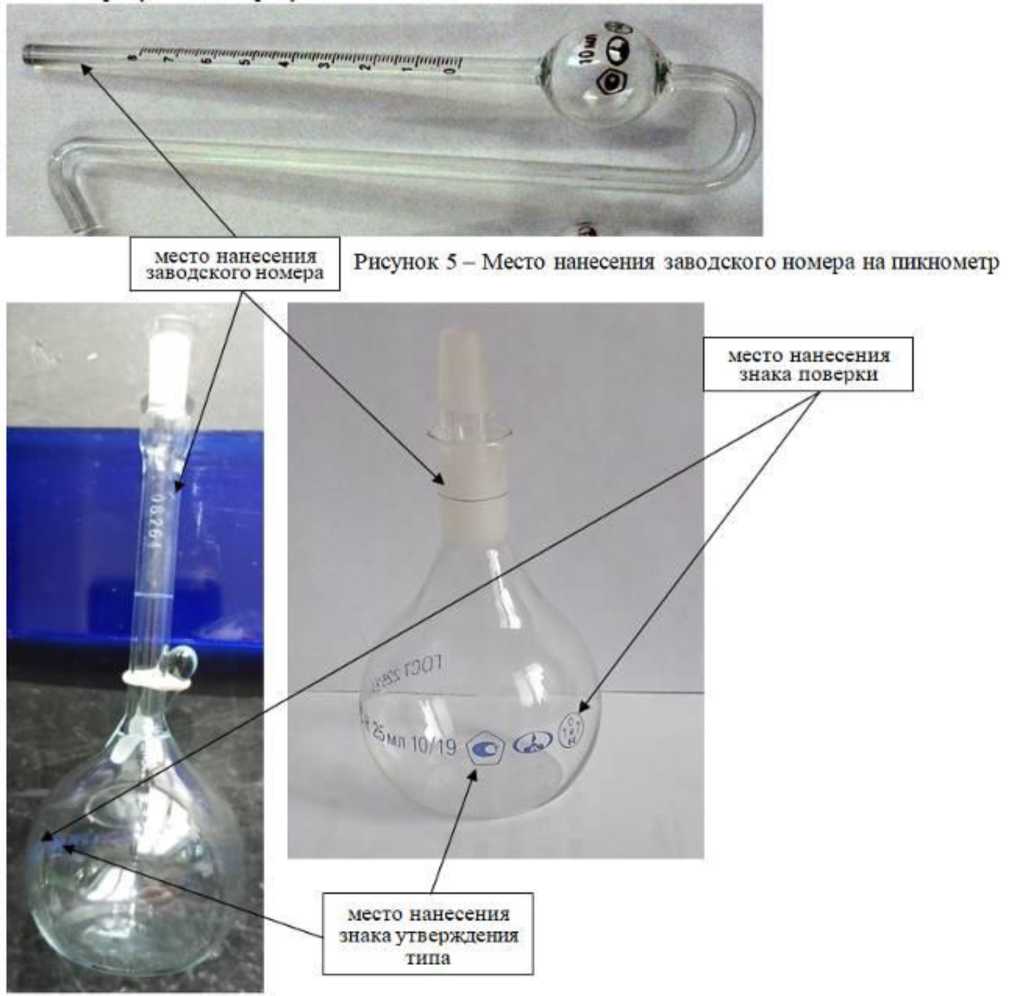

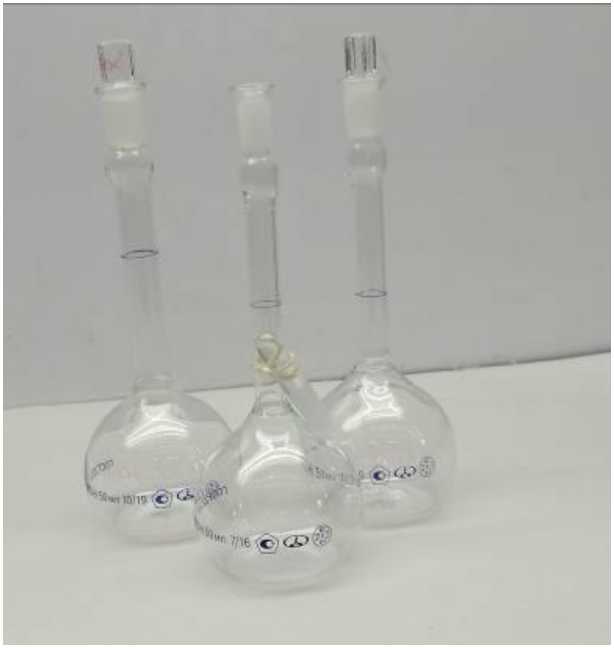

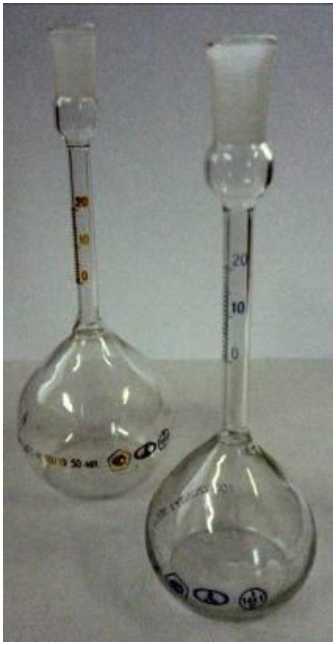

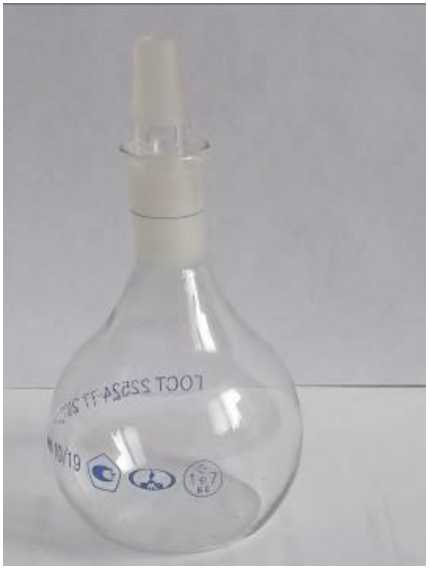

2.	Пикнометры стеклянные	типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4		40214-08			ГОСТ 8.234 2013		Общество с ограниченной ответственностью «МиниМедПром» (ООО «МиниМедПром»), Брянская обл., г. Дятьково	ФБУ «Ростест-Москва», г. Москва

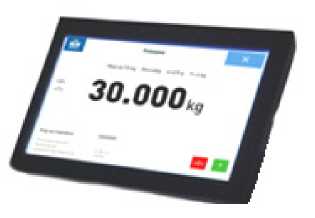

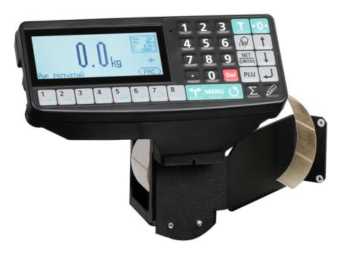

3.	Весы электронные	ТВ		48166-13			МП 2301-02022021		Акционерное общество «МАССА-К» (АО «МАССА-К»), г. Санкт-Петербург	ФГУП «ВНИИМ» им. Д.И.Менделеева, г. Санкт-Петербург

			ЛПДС «Юргамыш») заводские №№ 6, 8, 12; РВСП-20000 (Челябинское НУ ЛПДС «Ленинск») заводские №№ 5, 8; РВСП-20000 (Арланское НУ ЛПДС «Калтасы») заводские №№ 3, 4

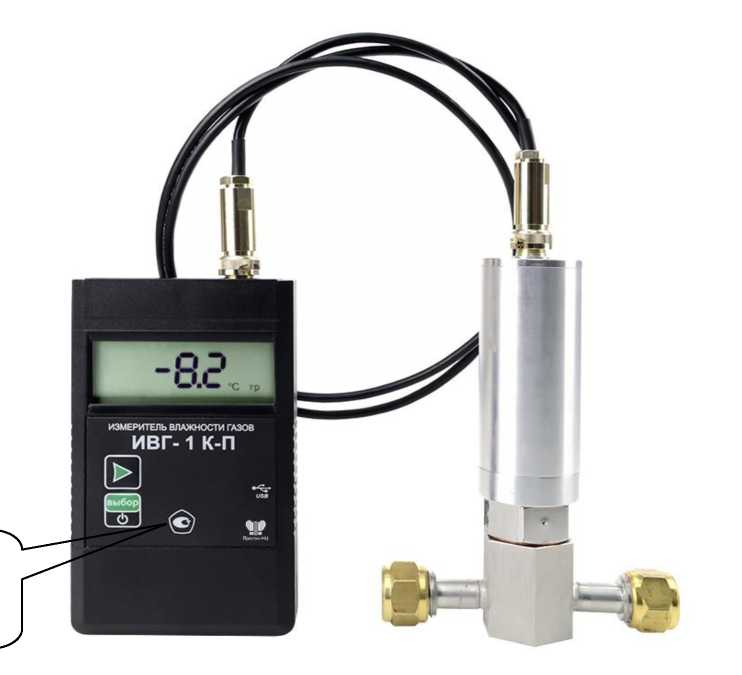

6.	Измерители влажности газов	ИВГ-1		70176-18			МП-242-2162 2017		Акционерное общество «Экологические сенсоры и системы» («ЭКСИС») (АО «ЭКСИС»), г. Москва, г. Зеленоград	ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург
7.	Резервуары вертикальные стальные цилиндрические	РВС-5000, РВС-10000, РВСП-5000	модификация РВС-5000 зав. №№ 1, 8, 10, 15, 18 модификация РВС-10000 зав. №№ 40, 41, 43, 47 модификация РВСП-5000 зав. № № 3, 11, 20, 21, 22	70389-18			ГОСТ 8.5702000		Акционерное общество «Транснефть-Урал» (АО «Транснефть-Урал»), г. Уфа	АО «Транснефть -Автоматизация и Метрология», г. Москва
8.	Комплексы аппаратнопрограммные	«Синтез-П»		74119-19			651-18-067 МП		Общество с ограниченной ответственностью «ВойсЛинк» (ООО «ВойсЛинк»), г. Москва	ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

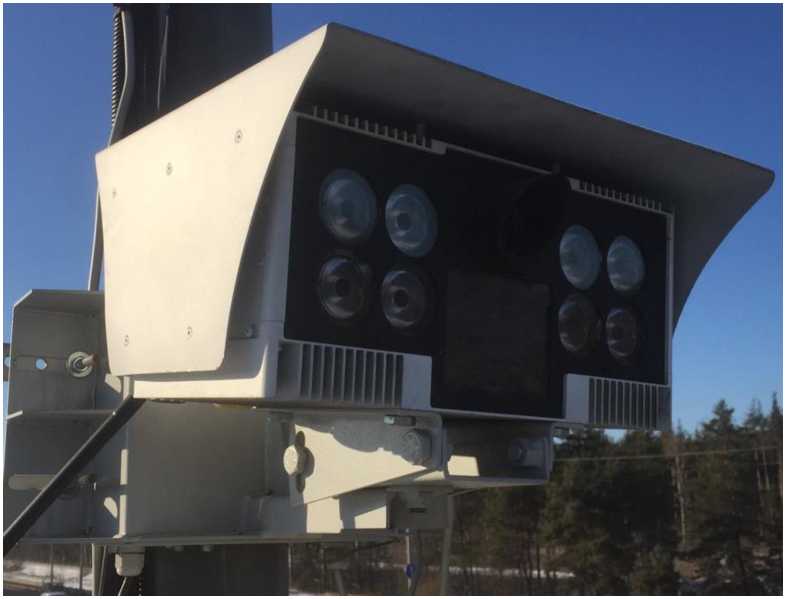

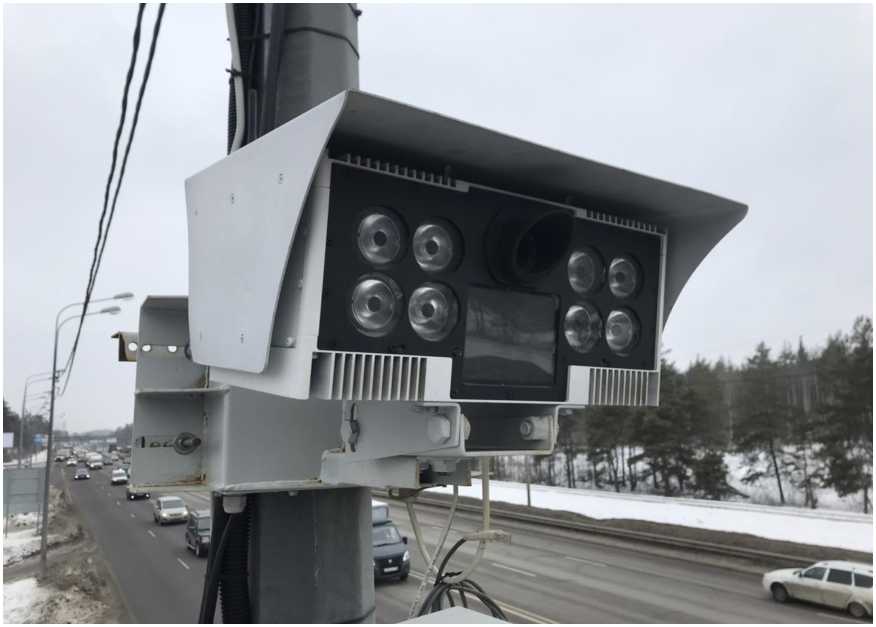

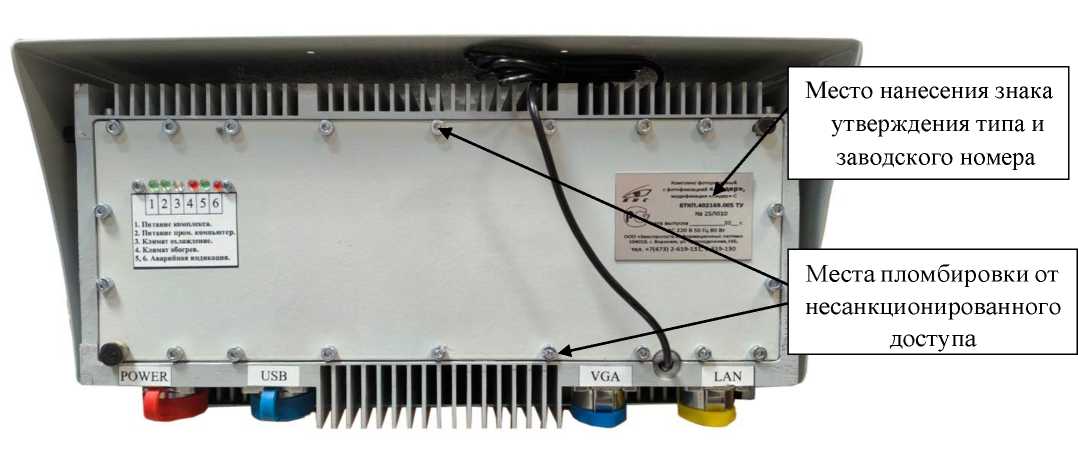

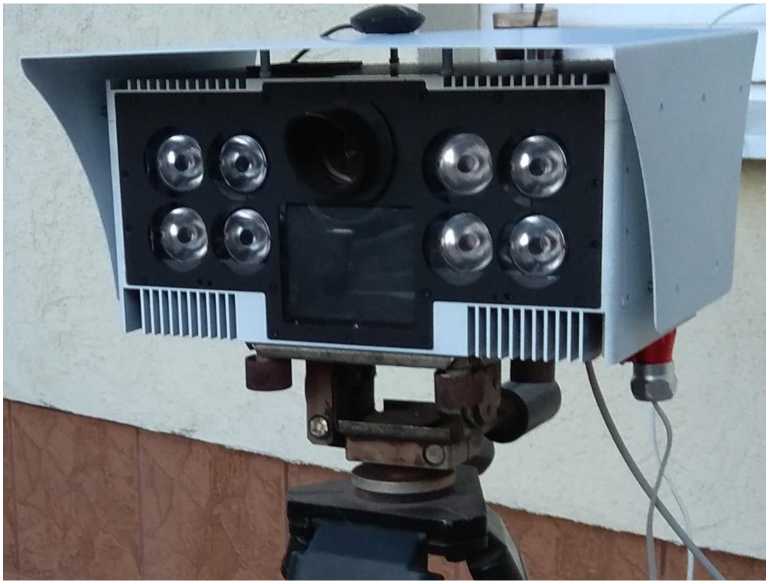

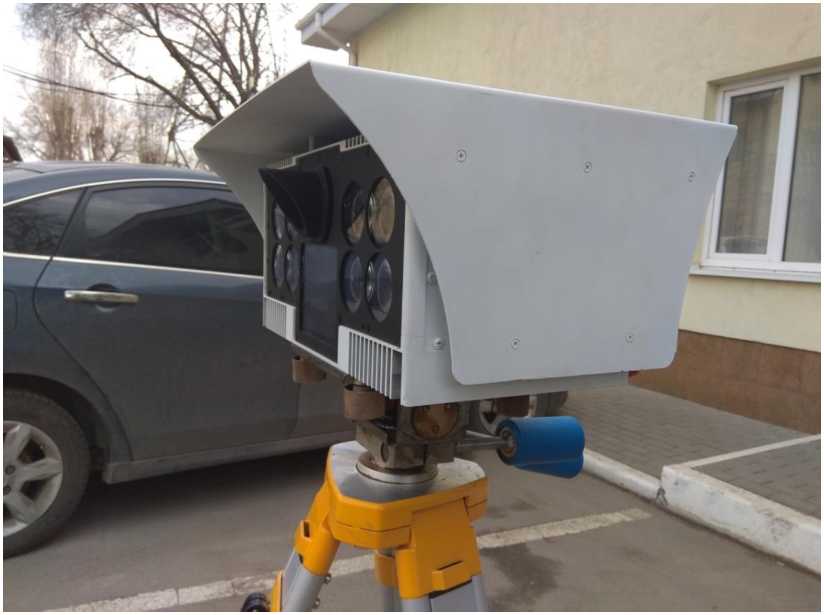

9.	Комплексы фоторадарные с фотофиксацией	«Лидер»		75633-19			БТКП.402169.00 5 МП		Общество с ограниченной ответственностью «Безопасность информационных систем» (ООО «БИС»),	ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

									г. Воронеж

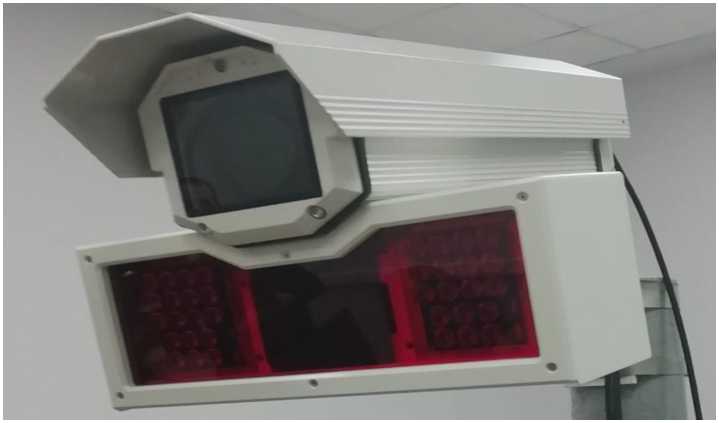

10	Комплексы фоторадарные с фотофиксацией	«Лидер-Тандем»		84247-21	Общество с ограниченной ответственность ю «Безопасность информационны х систем» (ООО «БИС»), г. Воронеж		БТКП.402169.00 6 МП		Общество с ограниченной ответственностью «Безопасность информационных систем» (ООО «БИС»), г. Воронеж	ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

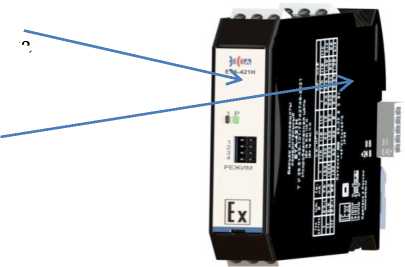

11	Барьеры искрозащиты измерительные	ЕТА		86277-22	Общество с ограниченной ответственность ю «Завод приборов и средств автоматизации «ЭлеСи» (ООО «Завод ПСА «ЭлеСи»), г. Томск		МП 458-2022		Общество с ограниченной ответственностью «Завод приборов и средств автоматизации «ЭлеСи» (ООО «Завод ПСА «ЭлеСи»), г. Томск	Западно-Сибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск
12	Уровнемеры микроволновые	СЕНС УМВ		87642-22	Общество с ограниченной ответственность ю Научно-производственн ое предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл., г. Заречный		МП 208-0472022 с изменением №1		Общество с ограниченной ответственностью Научнопроизводственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл., г. Заречный	ФГБУ «ВНИИМС», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 70389-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-10000,

РВСП-5000

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-10000, РВСП-5000 предназначены для измерения объёма, а также приёма, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:

• - резервуары со стационарной крышей без понтона (РВС);

• - резервуары со стационарной крышей с понтоном (РВСП).

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-10000, РВСП-5000 расположены в резервуарных парках Акционерного общества «Транснефть - Урал» (АО «Транснефть - Урал»).

Таблица 1 - Номера резервуаров и их местоположение

Номера резервуаров	Местонахождение, адрес
Резервуары вертикальные стальные цилиндрические РВС-5000
1	Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Медведское» (Курганское НУ ЛПДС «Медведское»), Курганская обл., Щучанский р-н, п. Медведское
8, 10, 15, 18	Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Хохлы» (Курганское НУ ЛПДС «Хохлы»), Курганская обл., Шумихинский район, п. Пристанционный
Резервуары вертикальные стальные цилиндрические РВС-10000
40, 41, 43, 47	Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы-ПП» (Черкасской НУ ЛПДС «Черкассы-ПП»), Республика Башкортостан, г.Уфа, п. Новые Черкассы

Номера резервуаров	Местонахождение, адрес
Резервуары вертикальные стальные цилиндрические РВСП-5000
3	Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы» (Черкасское НУ ЛПДС «Черкассы»), Республика Башкортостан, г. Уфа, Орджоникидзевский район, п. Новые Черкассы, ул.Гагарина, 1/2
11	Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Хохлы» (Курганское НУ ЛПДС «Хохлы»), Курганская обл., Шумихинский район, п. Пристанционный
20, 21, 22	Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Салават-ПП» (Туймазинской НУ ЛПДС «Салават-ПП»), Республика Башкортостан, г. Салават-6

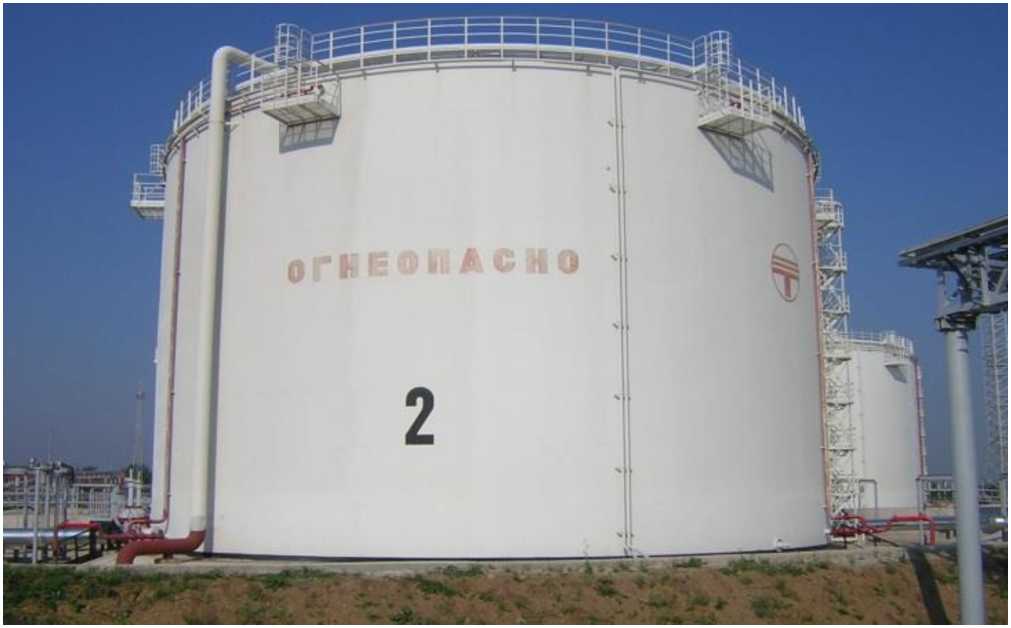

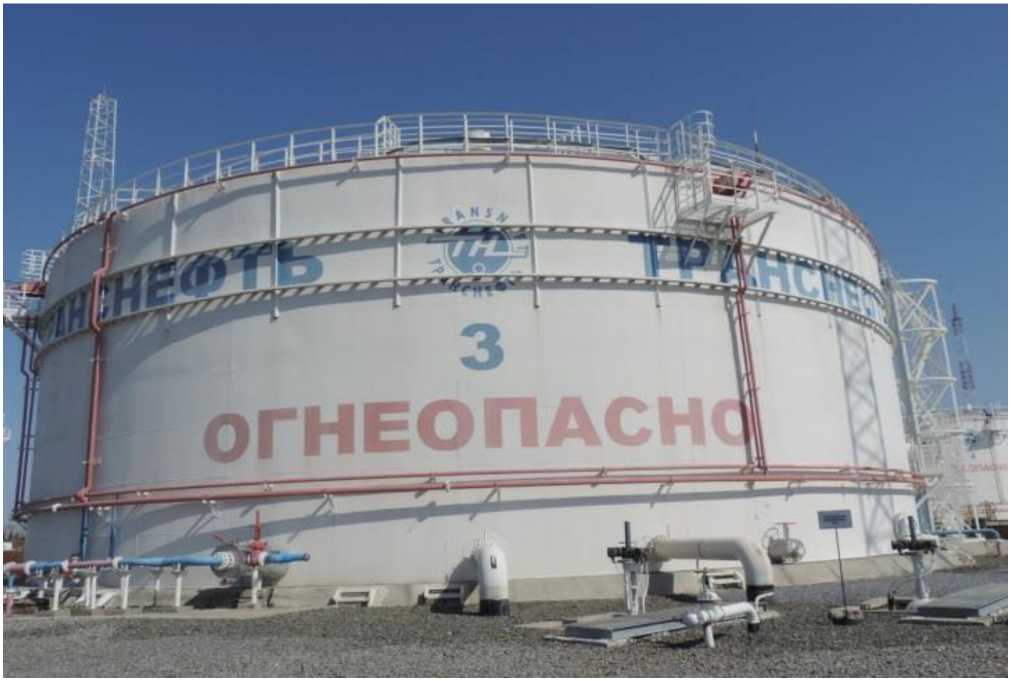

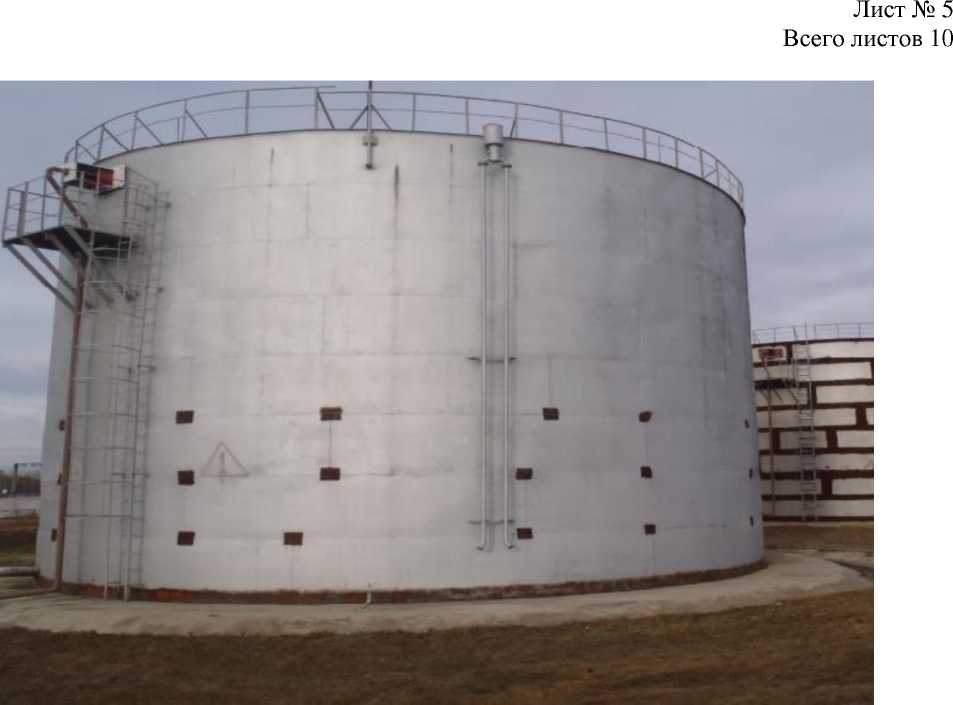

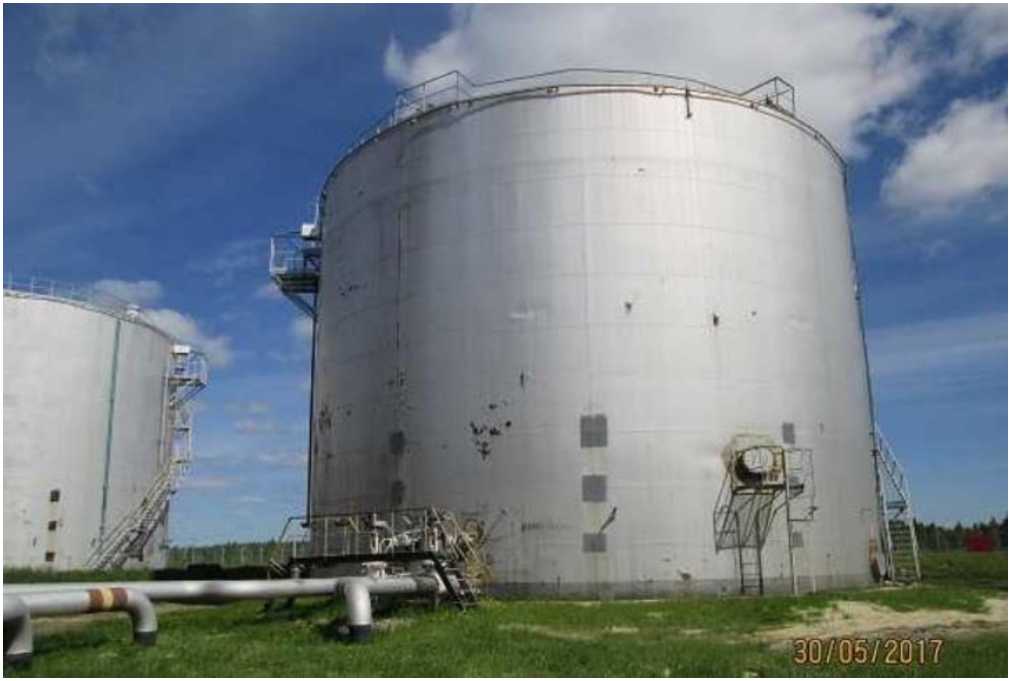

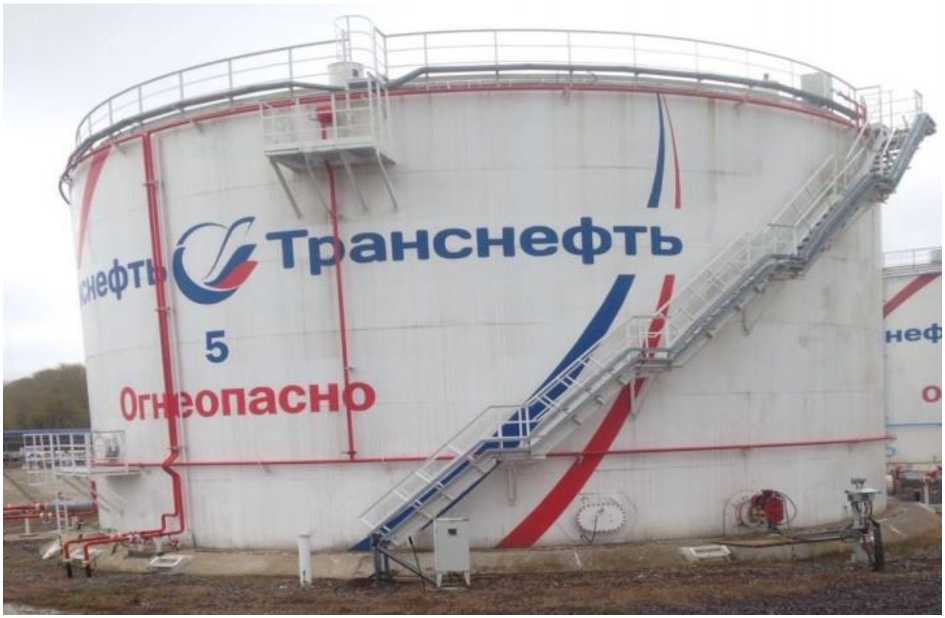

Общий вид резервуаров вертикальных стальных РВС-5000, РВС-10000, РВСП-5000 представлен на рисунках 1, 2, 3.

'i'

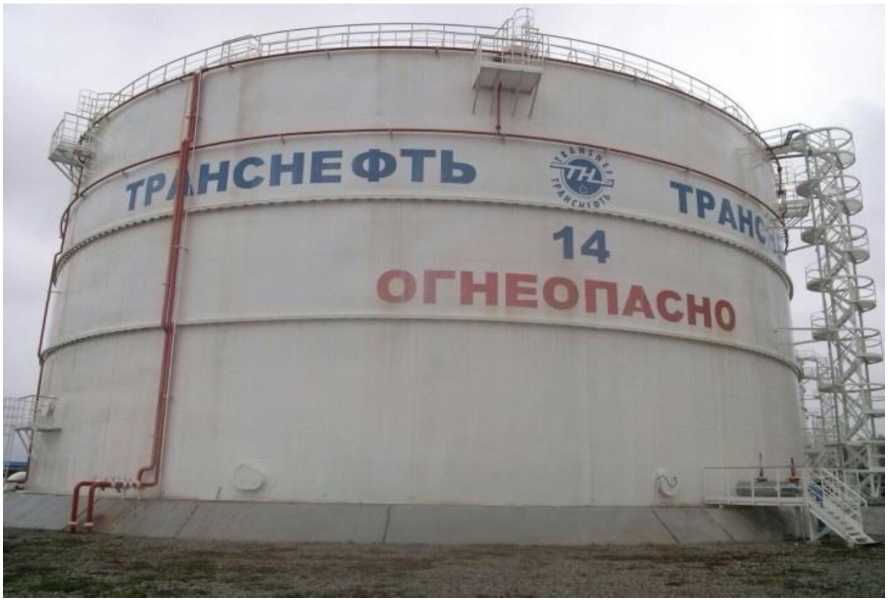

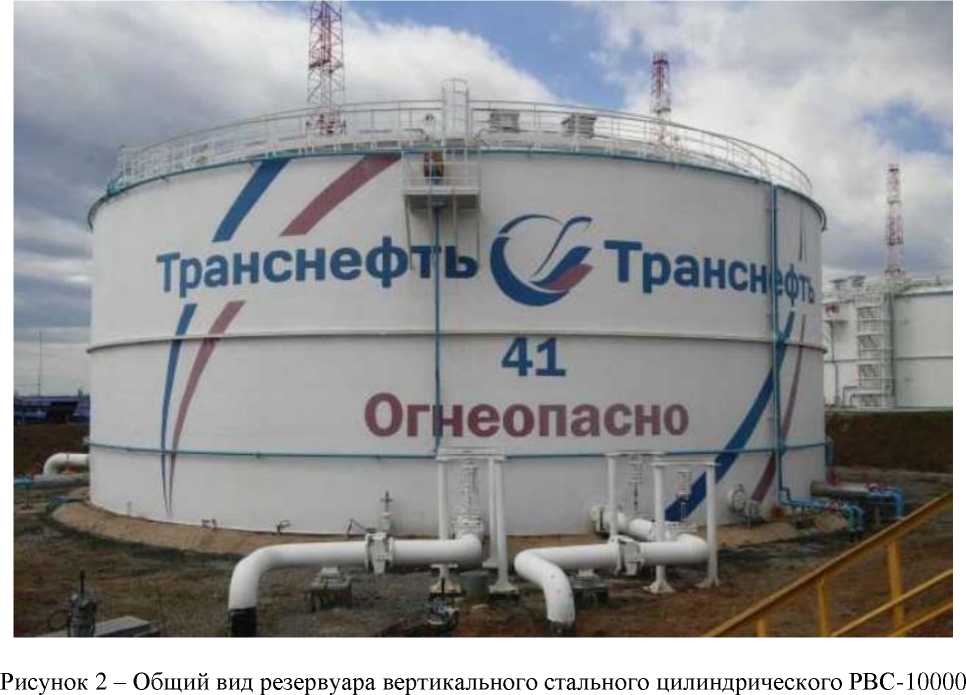

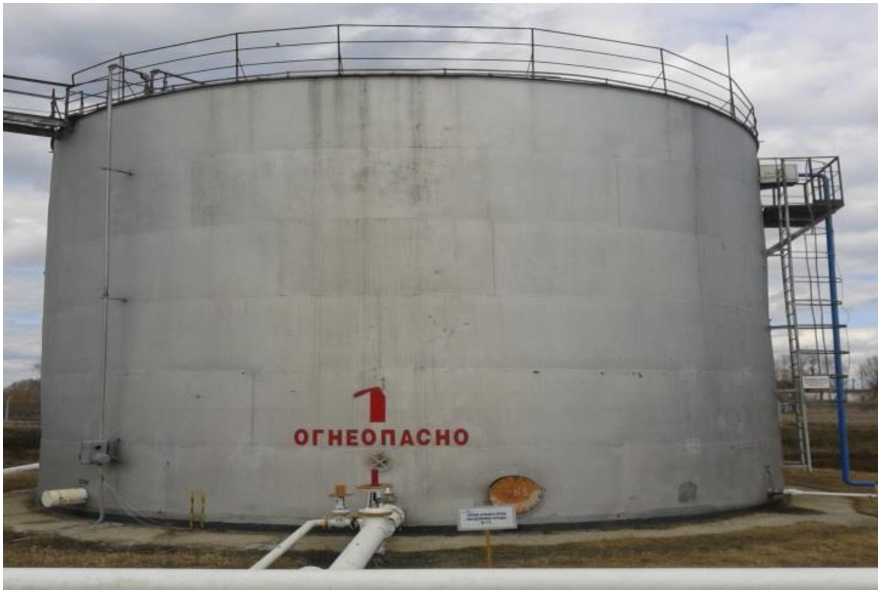

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-5000

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000, РВС-10000, РВСП-5000 не предусмотрено.

Заводские номера нанесены методом аэрографии непосредственно на резервуары. Нанесение знака поверки на резервуары не предусмотрено.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики	Значение
	РВС-5000, РВСП-5000	РВС-10000
Номинальная вместимость, м3	5000	10000
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %	± 0,1
Средний срок службы, лет, не менее	20
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -50 до +55 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Резервуар вертикальный стальной цилиндрический РВС-5000	5 шт.
Паспорт	5 экз.
Градуировочная таблица	5 экз.
Резервуар вертикальный стальной цилиндрический РВС-10000	4 шт.
Паспорт	4 экз.
Градуировочная таблица	4 экз.
Резервуар вертикальный стальной цилиндрический РВСП-5000	5 шт.
Паспорт	5 экз.
Градуировочная таблица	5 экз.

Сведения о методиках (методах) измерений

ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах»;

ФР.1.29.2021.40085 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Публичное акционерное общество «Транснефть» (ПАО «Транснефть»)

ИНН: 7706061801

Адрес: 119180, г. Москва, ул. Большая Полянка, д. 57

Телефон: (495) 950-81-78, факс: (495) 950-89-00

E-mail: transneft@ak.transneft.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7а

Телефон: (843) 272-70-62, факс (843) 272-00-32

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

в части вносимых изменений

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 66352-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:

• - резервуары со стационарной крышей без понтона (РВС);

• - резервуары со стационарной крышей с понтоном (РВСП).

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуары вертикальные стальные цилиндрические РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Урал» (АО «Транснефть - Урал»)

Таблица 1 -

и их местоположение

Номера резервуаров	Местонахождение, адрес
Резервуары вертикальные стальные цилиндрические РВС-400
3	Челябинское нефтепроводное управление нефтеперекачивающая станция «Травники» (Челябинское НУ НПС «Травники»), Челябинская обл., Чебаркульский р-он, п. Спутник, ул. Ленина 20
1, 2	Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Исилькуль - ПП» (Курганское НУ ЛПДС «Исилькуль - ПП»), Омская обл., г. Исилькуль, ул. Нефтяников, 1
Резервуары вертикальные стальные цилиндрические РВС-2000
1, 2	Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Колесниково - ПП» (Курганское НУ ЛПДС «Колесниково - ПП»), Курганская обл., Кетовский р-он, п. Нефтяник
1, 2	Курганское нефтепроводное управление перекачивающая станция «Cуслово - ПП» (Курганское НУ ПС «Cуслово - ПП»), Курганская обл., Макушинский район, п.Степное

Номера резервуаров	Местонахождение, адрес
Резервуары вертикальные стальные цилиндрические РВС-5000
10, 27	Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Петропавловск» (Курганское НУ ЛПДС «Петропавловск»),    Республика   Казахстан,    г.   Петропавловск, ул. Темирязева, 25
1	Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Бердяуш - ПП» (Челябинское НУ ЛПДС «Бердяуш- ПП»), Челябинская область, Саткинский район п. Жукатау, ул. Светлая 1
16, 19	Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Хохлы - ПП» (Курганское НУ ЛПДС «Хохлы -ПП»), Курганская обл., Шумихинский р-он, п. Пристанционный, ул. Южная, 16
34	Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Челябинск - ПП» (Челябинское НУ ЛПДС «Челябинск - ПП»), г. Челябинск. ул. Советская 1а
1	Арланское нефтепроводное управление нефтеперекачивающая станция «Чекмагуш» (Арланское НУ НПС «Чекмагуш»), Республика Башкортостан, с. Старокалмашево
9	Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Языково» (Туймазинское НУ ЛПДС «Языково»), Республика Башкортостан, Благоварский р-н, с.Первомайский, ул.Ленина, д.28
4	Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Субханкулово» (Туймазинское НУ ЛПДС «Субханкулово»), Республика Башкортостан, г.Туймазы, с.Субханкулово, ул.Магистральная, д.3
Резервуары вертикальные стальные цилиндрические РВС-10000
44, 45	Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы - ПП» (Черкасское НУ ЛПДС «Черкассы - ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы
Резервуары вертикальные стальные цилиндрические РВС-20000
1	Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Нурлино» (Черкасское НУ ЛПДС «Нурлино»), Республика Башкортостан, Уфимский район, с. Нурлино
1, 3	Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Юргамыш» (Курганское НУ ЛПДС «Юргамыш»), Курганская область, Юргамышский район, п. Новый Мир
3	Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Ленинск» (Челябинское НУ ЛПДС «Ленинск»), Челябинская обл., г.Миасс, п. Ленинск
Резервуары вертикальные стальные цилиндрические РВСП-5000
5	Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы» (Черкасское НУ ЛПДС «Черкассы»), Республика Башкортостан, г. Уфа, Орджоникидзевский район, п. Новые Черкассы, ул. Гагарина 1/2
32, 35	Челябинское нефтепроводное управление нефтеперекачивающая станция «Челябинск» (Челябинское НУ НПС «Челябинск»), г.Челябинск, ул. Советская, 1А

Номера резервуаров	Местонахождение, адрес
5, 7, 10	Арланское нефтепроводное управление нефтеперекачивающая станция «Чекмагуш» (Арланское НУ НПС «Чекмагуш»), Республика Башкортостан, с. Старокалмашево
23	Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Салават - ПП» (Туймазинское НУ ЛПДС «Салават - ПП»), Республика Башкортостан, г. Салават-6
6, 8	Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Субханкулово» (Туймазинское НУ ЛПДС «Субханкулово»), Республика Башкортостан, г.Туймазы, с.Субханкулово, ул.Магистральная, д.3
Резервуары вертикальные стальные цилиндрические РВСП-10000
3	Арланское нефтепроводное управление нефтеперекачивающая станция «Чернушка» (Арланское НУ НПС «Чернушка»), Пермский край, Чернушинский район, г. Чернушка
22	Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Черкассы - ПП» (Черкасское НУ ЛПДС «Черкассы - ПП»), Республика Башкортостан, г. Уфа, п. Новые Черкассы
Резервуары вертикальные стальные цилиндрические РВСП-20000
7, 8, 14, 16,	Черкасское нефтепроводное управление линейная производственно-
23, 24, 25	диспетчерская станция «Нурлино» (Черкасское НУ ЛПДС «Нурлино»), Республика Башкортостан, Уфимский район, с. Нурлино
6, 8, 12	Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Юргамыш» (Курганское НУ ЛПДС «Юргамыш»), Курганская область, Юргамышский район, п. Новый Мир
5, 8	Челябинское нефтепроводное управление линейная производственнодиспетчерская станция «Ленинск» (Челябинское НУ ЛПДС «Ленинск»), Челябинская обл., г.Миасс, п. Ленинск
3, 4	Арланское нефтепроводное управление линейная производственнодиспетчерская станция «Калтасы» (Арланское НУ ЛПДС «Калтасы»), Республика Башкортостан, Калтасинский район с. Кутерем

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВС-1000, РВС-2000, РВС-5000, РВС-10000, РВС-20000, РВСП-5000, РВСП-10000, РВСП-20000 представлен на рисунках 1, 2, 3, 4, 5, 6, 7, 8, 9.

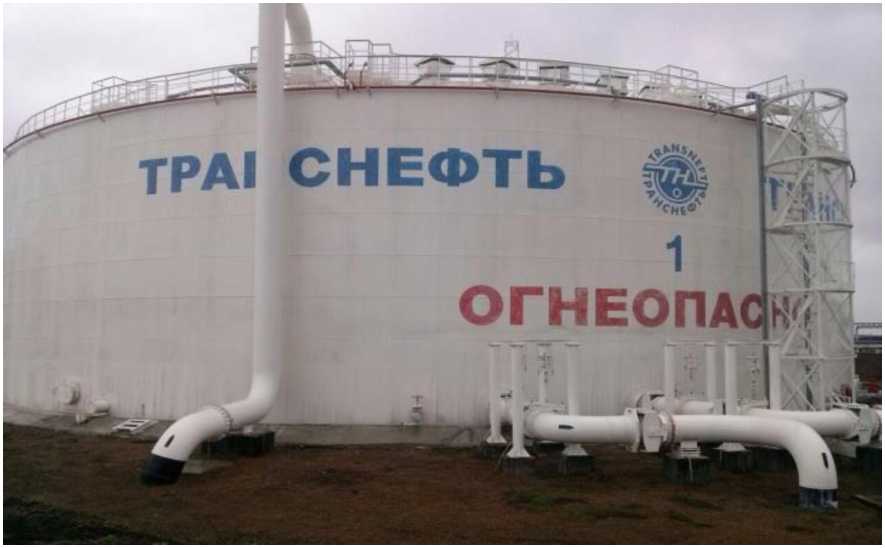

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-400

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-1000

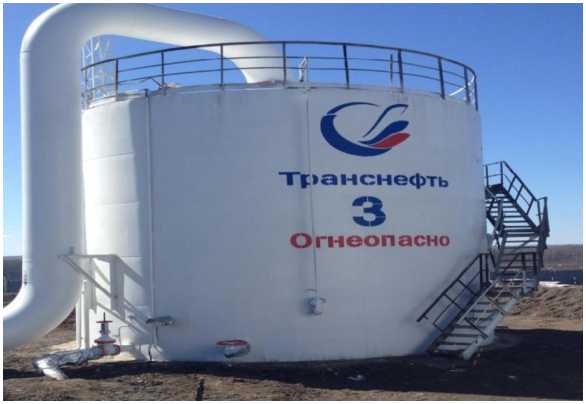

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-2000

Рисунок 5 - Общий вид резервуара вертикального стального цилиндрического РВСП-5000

Рисунок 6 - Общий вид резервуара вертикального стального цилиндрического РВС-10000

Рисунок 7 - Общий вид резервуара вертикального стального цилиндрического РВСП-10000

Рисунок 8 - Общий вид резервуара вертикального стального цилиндрического РВС-20000

Рисунок 9 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000

Заводские номера нанесены методом аэрографии непосредственно на резервуары. Нанесение знака поверки на резервуары не предусмотрено.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	РВС-400	РВС-1000	РВС-2000
Номинальная вместимость, м3	400	1000	2000
Пределы допускаемой относительной
погрешности вместимости резервуара (геометрический метод), %		± 0,2
Таблица 3 - Метрологические характеристики
Наименование характеристики	Значение
	РВС-5000	РВС-10000	РВС-2000
	РВСП-5000	РВСП-10000	РВСП-20000
Номинальная вместимость, м3	5000	10000	20000
Пределы допускаемой относительной
погрешности вместимости  резервуара (геометрический метод), %		± 0,1

Таблица 4 - Технические

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -50 до +55 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Количество
Резервуар вертикальный стальной цилиндрический РВС (РВСП)	1 шт.
Паспорт	1 экз.
Градуировочная таблица	1 экз.

Сведения о методиках (методах) измерений

ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах»;

ФР.1.29.2021.40085 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Публичное акционерное общество «Транснефть» (ПАО «Транснефть») ИНН: 7706061801

Адрес: 119180, г. Москва, ул. Большая Полянка, д. 57

Телефон: (495) 950-81-78, факс: (495) 950-89-00

E-mail: transneft@ak.transneft.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7а

Телефон: (843) 272-70-62, факс (843) 272-00-32

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

в части вносимых изменений

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 21142-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики жидкости ультразвуковые US800

Назначение средства измерений

Расходомеры-счетчики жидкости ультразвуковые US800 предназначены для измерения среднего объёмного расхода (в дальнейшем - расхода) и объёма жидкостей, протекающих в напорных трубопроводах в различных условиях эксплуатации при постоянном или переменном (реверсивном) направлении потока жидкости.

Описание средства измерений

Принцип действия расходомеров-счетчиков жидкости ультразвуковых US800 основан на измерении времени распространения импульсов ультразвукового колебания через двигающуюся жидкость. Разность между временами распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения жидкости пропорциональна скорости её потока и, следовательно, её расходу.

Возбуждение ультразвуковых колебаний осуществляется пьезоэлектрическими преобразователями (далее - ПЭП), установленных под углом к продольной оси участка трубопровода, в котором производится измерение расхода жидкости. В зависимости от установки ПЭП относительно сечения потока скорость последнего измеряется по двум или одному лучам ультразвуковых колебаний.

Участок трубопровода с установленными ПЭП, и измеренными линейно-угловыми размерами проточной части, образует первичный ультразвуковой преобразователь расхода (далее - УПР). В однолучевом УПР устанавливаются одна пара ПЭП, которая размещается на оси, проходящей через диаметр поперечного сечения УПР. Двухлучевой УПР содержит две пары ПЭП, которые размещены на осях, параллельных друг другу и проходящих через равные хорды поперечного сечения. Хорды располагаются на расстоянии 0,25 внутреннего диаметра от центральной оси трубопровода.

УПР, изготовленные на предприятии-изготовителе, для установки в трубопроводы имеют фланцевые (ГОСТ 33259), с кромкой под приварку (ГОСТ 16037) и резьбовые присоединения (ГОСТ 6357). УПР с номинальными диаметрами (далее - DN) от 15 до 200 мм изготавливаются из нержавеющих сталей, а более 200 мм из углеродистых сталей с эмалевым покрытием. По требованию заказчика, УПР с DN более 200 мм могут быть изготовлены из нержавеющих сталей. УПР с DN от 300 мм могут изготавливаться на действующем трубопроводе. В средней зоне трубы приварены служащие для установки ПЭП держатели. ПЭП устанавливаются с прокладками и фиксируются в держателях гайками. ПЭП, по требованию заказчика, могут быть установлены в держатели с возможностью их замены без опорожнения трубопровода. УПР подключается к ЭБ кабелем c волновым сопротивлением 50 Ом и длиной до 500 м.

Длина соединительного кабеля может быть увеличена при выполнении требований к принимаемому сигналу.

ПЭП в паре работают попеременно в режиме приемник/излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Устройство, содержащее электронные узлы формирования импульсов поступающих на ПЭП/с ПЭП, вычисления расхода, объёма на основе измеряемых времен распространения ультразвуковых импульсов, образует вторичный преобразователь - электронный блок (далее -ЭБ).

ЭБ обеспечивает:

• - измерение времен распространения ультразвуковых импульсов по одному или двум каналам измерения;

• - накопление объёма в счетчиках с режимами счета по модулю, с учетом знака или только в одном направлении;

• - индикацию результатов измерений, а также вывод в виде токовых и частотноимпульсных сигналов;

• - архивирование в энергонезависимой памяти результатов измерения, ведение календаря и часов независимо от перерывов питания;

• - вывод измерительной, архивной информации через последовательные интерфейсы RS-485, USB и Ethernet;

• - время наработки измерительных каналов.

Каналы измерения независимы друг от друга, работают параллельно и гальванически развязаны между собой и выходными сигналами.

Расходомеры-счетчики жидкости ультразвуковые US800 могут использоваться автономно, а также в качестве первичных преобразователей расхода или объёма в составе теплосчетчиков, распределенных измерительных систем и АСУТП.

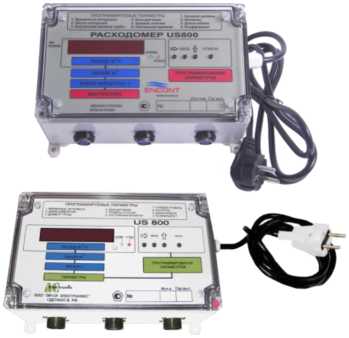

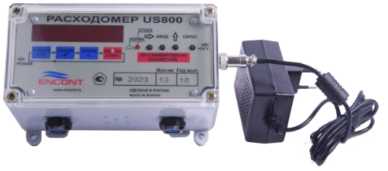

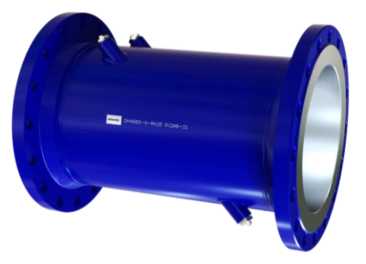

Общий вид расходомеров представлен на рисунке 1.

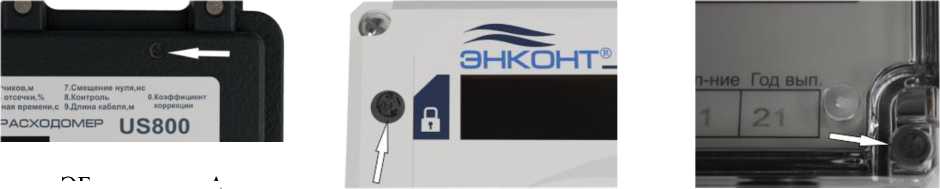

Пломбирование от несанкционированного доступа расходомеров-счетчиков жидкости ультразвуковых US800 осуществляется нанесением знака поверки давлением на специальную мастику, располагаемую в углублении винта:

• - закрывающего доступ к нажимным контактам с левого края лицевой панели ЭБ в корпусе M2 и в зоне правого верхнего угла крышки ЭБ в корпусе А;

• - в правом нижнем углу прозрачной крышки, закрывающей лицевую панель и предотвращающей доступ к клавиатуре ЭБ в корпусах Б и М1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на расходомеры-счетчики жидкости ультразвуковых US800 представлены на рисунке 2.

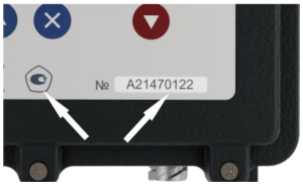

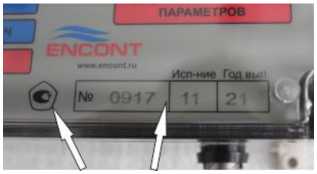

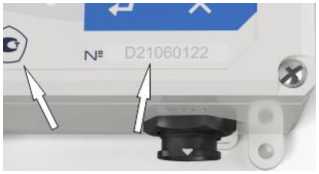

Заводской номер, состоящий из буквенно-цифрового обозначения из 9 знаков, наносится на лицевые панели ЭБ в правом нижнем углу в выделенном поле методом лазерной гравировки.

Знак утверждения типа расходомеров-счетчиков жидкости ультразвуковых US800 наносится на лицевую панель ЭБ методами шелкографии или лазерной гравировки. Примеры обозначения мест нанесения заводских номеров и знака утверждения типа представлены на рисунке 3.

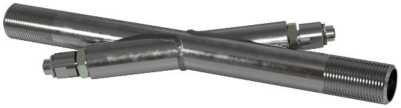

Однолучевой УПР DN25 из нержавеющей стали с резьбовым присоединением PN16

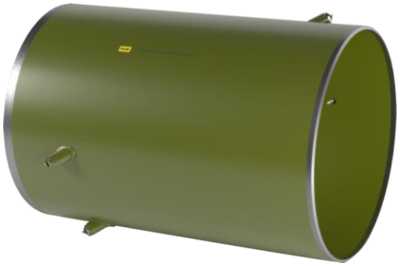

Однолучевой УПР DN300 из углеродистой стали с фланцевым присоединением PN16 и возможностью замены ПЭП без опорожнения трубопровода

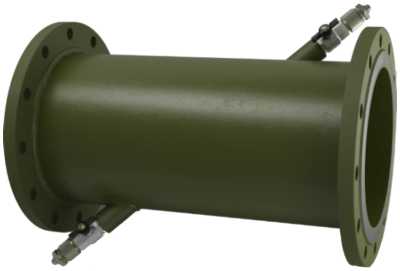

Рисунок 1 - Общий вид ЭБ и УПР расходомеров-счетчиков жидкости ультразвуковых US800

Программное обеспечение

Программное обеспечение является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя. Операционная система проводит периодическую самодиагностику во время работы. Конструкция ЭБ расходомеров-счетчиков жидкости ультразвуковых US800 исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Программное обеспечение не влияет на метрологические характеристики средства измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
US800 MAIN	OS2000 012011	012011	-	-
US800 MAIN 2	OS2000 022011	022011	-	-

Метрологические и технические характеристики

Расходомеры-счетчики жидкости ультразвуковые US800 измеряют средний объёмный расход воды в зависимости от номинального диаметра (далее - DN) трубопровода в соответствии с таблицей 2.

Таблица 2

Расход, м3/ч				Номинальный диаметр УПР - DN, мм
		15	25	32	40	50	65	80	100	150	200
Наибольший	Qнаиб	8	22	35	55	85	145	220	340	777	1350
Переходный	Q1п	1,0	1,7	2,2	2,7	3,4	4,4	5,4	6,8	10,2	13,6
	Q2п	0,5	0,8	1,1	1,3	1,7	2,2	2,7	3,4	5,1	6,8
Наименьший	Q наим	0,3	0,5	0,7	0,8	1,0	1,3	1,6	2	3	4
	Q2 Q наим	0,15	0,25	0,3	0,4	0,5	0,65	0,8	1	1,5	2

Примечания:

Qнаиб, Q¹ п, Q²n, Q¹ наим, Q²наим для DN свыше 200 мм определяются по формулам:

Qнаиб = 0,034x(DN)²; Q¹n = 0,068 DN; Q²n = 0,034xDN; р¹наим = 0,04xDN, р²наим = 0,02xDN, где Верхние индексы в обозначениях расходов:

• 1 - жидкости с кинематической вязкостью менее 1,8x10^-6 м²/с до 0,5x10^-6 м²/с (вода с температурой от 0 до +60 °С);

• 2 - жидкости с кинематической вязкостью менее 0,5х10^-6м²/с включительно (вода с температурой более или равной + 60 °С).

Пределы допускаемых относительных погрешностей измерительных каналов ЭБ приведены в таблице 3.

Таблица 3

Пределы допускаемой относительной погрешности, %
измерения времени распространения ультразвуковых импульсов и расхода	преобразования расхода в частотный /импульсный сигнал	преобразования расхода в аналоговый сигнал	измерения объёма	времени наработки
+0,4	+0,1	+0,4	+0,5	+0,1

Пределы допускаемых относительных погрешностей расходомеров-счетчиков жидкости ультразвуковых US800, определенных на установке поверочной по эталонному расходомеру-счетчику в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть 2» приведены в таблице 4.

Таблица 4

Диапазон расхода	Номинальный диаметр, DN, мм; и тип УПР	Пределы допускаемой относительной погрешности при измерении, %
		расхода по индикатору и частотному выходу	расхода по токовому выходу	объёма по индикатору
Qнаим — Qu	15 - 150 однолучевой	+1,5	+2,0	+1,5
	100 - 150 двухлучевой	+1,0	+1,5	+1,0
Qп — Qнаиб	15 - 150 однолучевой	+1,0	+1,0	+1,0
	100 - 150 двухлучевой	+0,5	+1,0	+0,5

Пределы допускаемых относительных погрешностей расходомеров-счетчиков жидкости ультразвуковых US800, определенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть 3» приведены в таблице 5.

Таблица 5

Диапазон расхода	Номинальный диаметр, DN, мм; и тип УПР		Пределы допускаемой относительной погрешности при измерении, %
			расхода по индикатору и частотному выходу	расхода по токовому выходу	объёма по индикатору
Qнаим — Qn	32 - 200	однолучевой	+3,0	±3,0	±3,0
	100 - 200	двухлучевой	±2,0	±2,0	±2,0
	32 - 200	однолучевой	+2,0	±2,0	±2,0
	100 - 200	двухлучевой	±1,5	±2,0	±1,5
Qn — С^иаиб	>200	однолучевой	±2,0	±2,5	±2,0
	>200	двухлучевой	±1,5	±2,0	±1,5
	>200	однолучевой	±1,5	±2,0	±1,5
	>200	двухлучевой	±0,75	±1,5	±0,75

Виды выходных сигналов ЭБ, диапазоны их изменений, нагрузка, коммутируемые сигналы приведены в таблице 6.

Таблица 6

Вид выходного сигнала	Пределы, диапазон изменений	Нагрузка, коммутируемый сигнал	Кол.	Примечание
Частотный/ импульсный	(0 - 1000) Гц	не   менее    100   Ом; однополярный     меандр амплитудой до +5 В	1(2)
Постоянный ток	(4 - 20) мА	до 1 кОм	1(2)	по заказу
Интерфейс RS-485	от -7 до +12 В Modbus RTU	до 32 приёмопередатчиков в одном сегменте сети	1(2)	второй выход    по заказу
Интерфейс USB	от +2,8 В до +3,6 В		1	по заказу
Ethernet	Modbus RTU	Ethernet 10/100BaseT(X) - «витая пара»	1	по заказу

Основные технические характеристики и рабочие условия эксплуатации US800 приведены в таблице 7.

Таблица 7

Наименование характеристики	Значение
Жидкость и её состояние:	Вода
скорость потока, м/с, не более	горячая/холодная, промышленные и бытовые стоки, кислоты и щёлочи, мазут и масла 12
число Рейнольдса, не менее	5000
кинематическая вязкость, м2/с, не более	120^10-6
содержание газа и твердых частиц в жидкости от объёма, %, не более	3
температура, °С	от 0 до +150
давление жидкости в трубопроводе, МПа, не более	6,3
Электрическое питание, В: напряжение переменного тока частотой (50 ± 1) Гц	от 187 до 242
Потребляемая мощность, Вт, не более	5
Габаритные размеры ЭБ, не более, мм	200x180x100
Габаритные размеры УПР, мм,	от 370x120x30
(длина X ширина х высота)	до 2400x2190x2190
Масса ЭБ, кг, не более	1,7
Масса УПР, кг	от 1 до 1450
Степени защиты, обеспечиваемые оболочками по ГОСТ 14254-2015: ЭБ	IP67/IP65
УПР, со стороны подключения к ПЭП	IP69/IP68/IP65
Условия эксплуатации ЭБ: температура окружающего воздуха, °С	от +5 до +50
влажность окружающего воздуха, %	до 95
атмосферное давление, кПа	от 84,0 до 106,7
Условия эксплуатации УПР: температура окружающей среды, °С	от -40 до +60
влажность окружающей среды, %	до 100
давление окружающей среды, кПа	от 84,0 до 106,7
Среднее время наработки на отказ, ч, не менее	50000
Средний срок службы, лет, не менее	12

Знак утверждения типа

наносится на лицевую панель ЭБ в нижней центральной части методом трафаретной печати или лазерной гравировки, а также на титульные листы паспорта и методики поверки типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность

Наименование	Обозначение	Количес тво	Примечание
Электронный блок	ВМТБ.408843.00Х	1 шт.
УПР	ВМТБ.407151.00Х	1 (2) шт.	(2) - для модификаций US800 c двумя каналами измерения расхода
Источник питания	ВМТБ.436231.001	1 шт.	для ЭБ с питанием от напряжения постоянного тока
Комплект ПЭП с прокладками	ВМТБ.433633.00Х	1 (2) шт.	для изготовления УПР на трубопроводе от DN300
Комплект монтажных частей КМЧ-800-1(2)	ВМТБ.407921.00Х	1 (2) шт.
Эксплуатационная документация в составе: - руководство по эксплуатации - паспорт	ВМТБ.407251.001РЭ ВМТБ.407251.001ПС	1 экз. 1 экз.	При групповой поставке РЭ поставляется из расчёта один экземпляр на десять ЭБ US800
Линии связи ЭБ с УПР			Длина и количество определяется заказом

Сведения о методиках (методах) измерений

приведены в разделе 4 руководства по эксплуатации ВМТБ.407251.001РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ультразвуковой US800.

Изготовители

Общество с ограниченной ответственностью

(ООО «Эй-Си Электроникс»)

ИНН: 2129035243

Адрес: 428034, Чувашская Республика, г. Чебоксары, ул. Урукова, д. 17А, оф. 2 Телефон: (8352) 45-81-12, факс (8352) 45-81-12

Электронная почта: us800@mail.ru

Общество с ограниченной ответственностью

«Научно-производственное предприятие ЭНКОНТ» (ООО «НПП ЭНКОНТ») ИНН: 2130087197

Адрес: 428015, Чувашская Республика, г. Чебоксары, ул. Урукова, д. 17 а, оф. 1

Телефон: (8352) 45-81-35

Электронная почта: enkont@yandex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт расходометрии» (ФГУП «ВНИИР») Юридический адрес: 420088 г. Казань, ул. 2-я Азинская, д. 7А

Телефон (843) 272-70-62, факс (843) 272-00-32

Электронная почта: vniirpr@bk.ru.

Уникальный номер записи в реестре аккредитованных лиц № 30006-09.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 86277-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искрозащиты измерительные ЕТА

Назначение средства измерений

Барьеры искрозащиты измерительные ЕТА (далее - барьеры) предназначены для измерений и преобразований непрерывных сигналов силы постоянного тока, напряжения постоянного тока и электрического сопротивления постоянного тока, поступающих от различных первичных преобразователей, в сигналы силы постоянного тока для обеспечения искробезопасности в электрических цепях устройств, находящихся во взрывоопасной зоне.

Описание средства измерений

Принцип действия барьеров заключается в измерении и преобразовании сигналов силы постоянного тока, напряжения постоянного тока и электрического сопротивления постоянного тока, поступающих из взрывоопасной зоны, и их передаче во взрывобезопасную зону и наоборот с выполнением требований ГОСТ 31610.11-2014 по искробезопасности.

Барьер искрозащиты выполнен в унифицированном пластмассовом корпусе, имеющим разъем для установки его на монтажный рельс типа DIN 35.

Внутри корпуса расположена печатная плата с элементами электронной схемы барьера. На плате установлены залитые компаундом разделительные трансформаторы, разделительные оптроны, блоки искрозащиты и защиты на троированых стабилитронах и резисторах. Для защиты элементов, обеспечивающих взрывозащищенность барьера искрозащиты, от электрической перегрузки установлены плавкие предохранители.

На лицевой панели барьера искрозащиты расположен индикатор режима работы "Р".

Разъемы для подключения искробезопасных и искроопасных цепей расположены на противоположных сторонах корпуса барьера и маркированы в соответствии с ГОСТ 31610.11-2014.

Барьеры выпускаются в следующих модификациях: ЕТА-321А, ЕТА-411Н, ЕТА-411А, ЕТА-421Н, ЕТА-421А, отличающиеся видом входного и выходного сигнала и метрологическими характеристиками. Структурное обозначение модификаций барьеров показано на рисунке 1.

Нанесение знака поверки на барьеры не предусмотрено.

Заводской номер состоит из арабских цифр, нанесенных на наклейку печатным способом. Наклейка наклеивается на корпус барьера.

Барьер искрозащиты измерительный ЕТА-Х Х Х Х

Тип входного сигнала:

• 3 - напряжения постоянного тока или электрическое сопротивление постоянному току от термометров сопротивления или термопар;

• 4 - сила постоянного тока______________________________________________________

Направление входа/выхода:

• 1 - из взрывобезопасной зоны во взрывоопасную;

• 2 - из взрывоопасной зоны во взрывобезопасную________________________________

Количество входных каналов:

1 -1 канал__________________________________________________________________________

Дополнительные функции:

А -выходной сигнал силы постоянного тока;

Н -выходной сигнал силы постоянного тока с HART-протоколом.

Рисунок 1 - Структурное обозначение модификаций барьеров

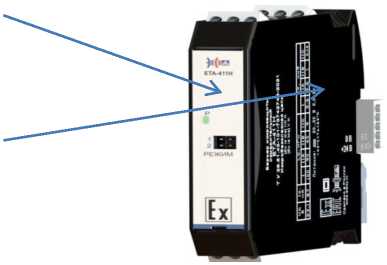

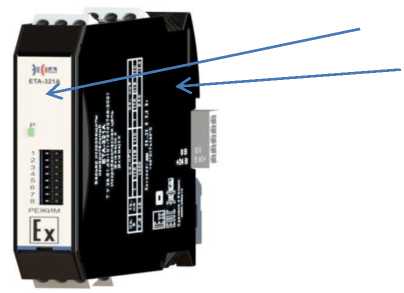

Общий вид барьеров представлен на рисунках 2-4.

Место нанесения знака утверждения типа

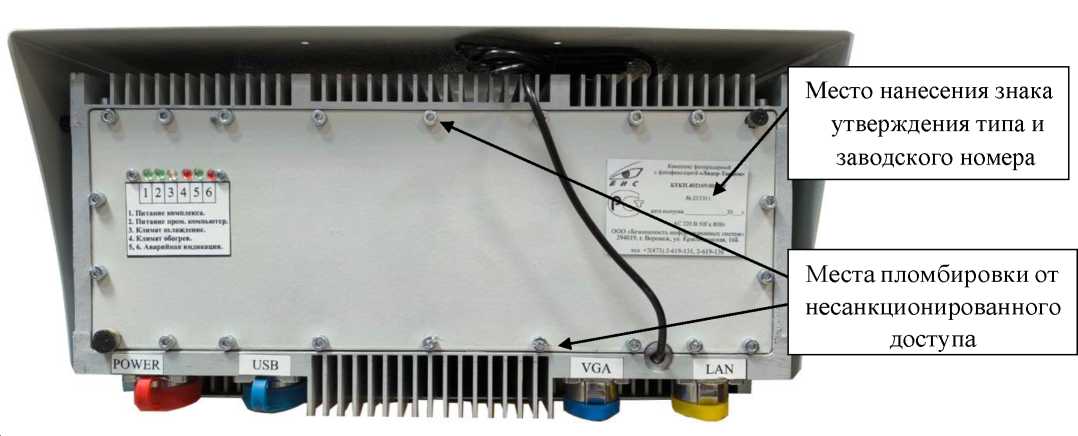

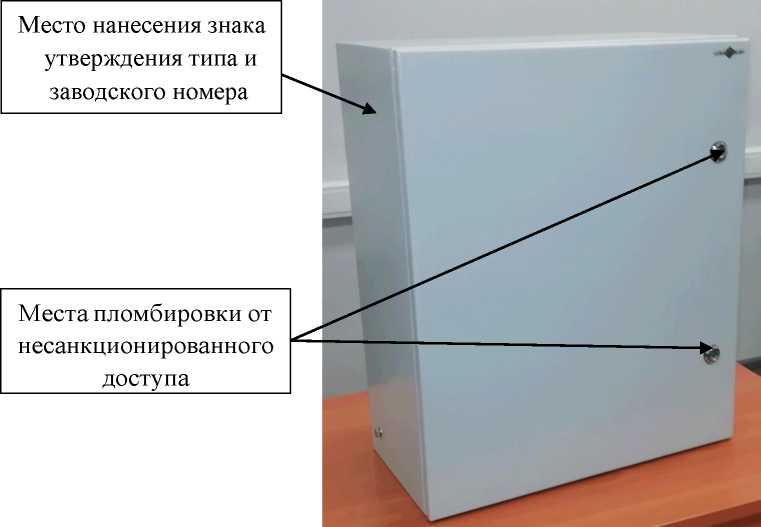

Место нанесения заводского номера пломбировки от несанкционированного доступа представлена на рисунке 5. Пломбировка барьеров обеспечивается этикеткой, которая наклеивается на корпус барьера.

Рисунок 5 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) хранится в энергонезависимой памяти, устанавливается в процессе изготовления и не подлежит изменению в период эксплуатации. ПО осуществляет функции по обработке, передаче результатов измерений и проверки работоспособности барьера. Все ПО является метрологически значимым.

Уровень защиты ПО барьеров «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	19125-02 91 01 (для барьеров ЕТА 411А, ЕТА 411Н)
	19120-02 91 01 (для барьеров ЕТА 421А, ЕТА 421Н)
	19121-02 91 01 (для барьеров ЕТА 321А)

Идентификационные данные (признаки)	Значение
Номер версии (идентификационный номер ПО)	не ниже 0.0.1.1 (для барьеров ЕТА 411 А, ЕТА 411Н)
	не ниже 0.0.1.1 (для барьеров ЕТА 421А, ЕТА 421Н)
	не ниже 0.0.2.0 (для барьеров ЕТА 321А)
Цифровой идентификатор ПО	-

Метрологические характеристики барьеров нормированы с учетом ПО.

Конструкция барьеров исключает возможность несанкционированного влияния на ПО барьеров и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Для модификаций ЕТА-421Е, ЕТА-421Л
Диапазоны входного сигнала силы постоянного тока, мА	от 0 до 20; от 4 до 20; от 0 до 5
Диапазоны выходного сигнала силы постоянного тока, мА	от 0 до 20; от 4 до 20
Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований силы постоянного тока, %: - для диапазона от 0 до 5 мА - для остальных диапазонов	±0,15 ±0,1
Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований силы постоянного тока в рабочих условиях эксплуатации, %: - для диапазона от 0 до 5 мА - для остальных диапазонов	±0,2 ±0,15
Для модификаций ЕТА-411Н, ЕТА-411Л
Диапазоны входного и выходного сигналов силы постоянного тока, мА	от 0 до 20; от 4 до 20
Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований силы постоянного тока, %	±0,1
Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований силы постоянного тока в рабочих условиях эксплуатации, %	±0,15
Для моДификацииЕТА-321Л
Диапазоны преобразований температуры от термопреобразователей сопротивления по ГОСТ 6651-2009 типа, °С:
- ТСМ 50М	от -50 до +150

Наименование характеристики	Значение
- ТСМ 100М	от -50 до +150
- ТСП 50П	от -50 до +150 от 0 до +500
Для л1()(>и(фикацииЕТА-321Л
- ТСП 100П	от -60 до +180 от -50 до +150 от 0 до +500
- Pt50	от -50 до +150 от 0 до +500
- PtlOO	от -60 до +180 от -50 до +150 от 0 до +500
- ТСН 100Н	от -50 до +150
Диапазоны преобразований температуры от термопар по ГОСТ Р 8.585-2001 типа, °С:
- ТХА (К)	от 0 до +900
- ТХК (L)	от 0 до +800
- ТПП10 (S)	от 0 до +1600
- ТХКн (E)	от -250 до +1000
- ТНН (N)	от -250 до +1000
- ТПР (В)	от +250 до +1800
- ТЖК (J)	от -200 до +600
- ТВР (А-1)	от 0 до +2500
- ТПП13 (R)	от 0 до +1600
Диапазоны выходного сигнала силы постоянного тока, мА	от 0 до 20; от 4,0 до 20
Пределы допускаемой основной приведенной к диапазону преобразований погрешности преобразований силы постоянного тока, %	±0,1
Пределы допускаемой приведенной к диапазону преобразований погрешности преобразований силы постоянного тока в рабочих условиях эксплуатации, %	±0,15
Пределы допускаемой абсолютной погрешности компенсации температуры свободных концов термопары, °С	±5
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +35 от 45 до 85 при указанной температуре от 84 до 106

Таблица 3 - Основные технические

Наименование характеристики	Значение
Напряжение, обеспечиваемое барьерами ЕТА-421А, ЕТА-421Н на выходных зажимах для питания датчиков, в рабочем диапазоне входного сигнала (тока) барьера с учётом 10 % запаса по верхней границе диапазона входного тока, В	от 15,6 до 20,5
Входное сопротивление барьеров, Ом - ЕТА-421Н, ЕТА-421А - ЕТА-411Н, ЕТА-411А	от 217,8 до 222,2 от 200 до 250
Допустимое сопротивление нагрузки, подключаемой к выходу, для барьеров ЕТА-321А,Ом, не более	750
Параметры электрического питания: - напряжение постоянного тока, В	от 20 до 30
Потребляемая мощность, Вт, не более - для барьеров ЕТА-411Н, ЕТА-411А, ЕТА-321А - для барьера ЕТА-421H, ЕТА-421А	2,0 3,0
Габаритные размеры барьеров, мм, не более: -  высота - ширина - длина	113.6 12.6 103,3
Масса, кг, не более	0,15
Режим работы	непрерывный
Время готовности к работе, мин, не более	2
Условия эксплуатации: - температура окружающей среды, °С -  относительная влажность, %, не более - атмосферное давление, кПа	от -40 до +60; 95 при температуре +40 °С; от 84,0 до 106,7
Средний срок службы, лет, не менее	15
Средняя наработка на отказ, ч, не менее	100000
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015	IP20
Маркировка взрывозащиты	[Ех ia Ма] I Х и[Ех ia Ga] IIC Х

Знак утверждения типа

наносится на переднюю панель барьера методом шелкографии и на титульные листы эксплуатационных документов типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Барьер искрозащиты измерительный	ЕТА-*	1 шт.
Паспорт	-	1 экз.
Гарантийный талон	-	1 экз.

Наименование	Обозначение	Количество
Перемычка: - для ЕТА-421Н - для ЕТА-321А - для ЕТА-411Н, ЕТА-421А	-	4 шт. 8 шт. 2 шт.
Упаковка	-	1 компл.
* - в зависимости от модификации барьера. Примечания: 1 Руководство по эксплуатации, методика поверки и копии разрешительных документов на барьеры в комплект поставки не входят и размещены в электронном виде на сайте изготовителя. 2 По согласованию с заказчиком комплект поставки может изменяться.

Сведения о методиках (методах) измерений

приведены в разделах 2 «Описание и работа» и 3 «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10“¹⁶ до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 28 июля 2023 г. № 1520;

Государственная поверочная схема для

Правообладатель

Общество с ограниченной ответственностью «Завод приборов и

«ЭлеСи» (ООО «Завод ПСА «ЭлеСи»)

ИНН 7017108118

Адрес: 634021, г. Томск, ул. Алтайская, д. 161А

Изготовитель

Общество с ограниченной ответственностью «Завод приборов и «ЭлеСи» (ООО «Завод ПСА «ЭлеСи»)

ИНН 7017108118

Адрес: 634021, г. Томск, ул. Алтайская, д.

Испытательный центр

Федеральное бюджетное учреждение стандартизации, метрологии и испытаний

Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17-а Уникальный номер записи в реестре аккредитованных лиц № 30113-13. в части вносимых изменений

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 87642-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры микроволновые СЕНС УМВ

Назначение средства измерений

Уровнемеры микроволновые СЕНС УМВ (далее по тексту - уровнемеры) предназначены для измерений уровня, уровня раздела жидких сред в емкостях и резервуарах и преобразования измеренного значения уровня, уровня раздела в унифицированный токовый сигнал (4 - 20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.

Описание средства измерений

Уровнемеры состоят из корпуса, соединителя с устройством крепления, соединенного с волноводом. Внутри корпуса расположен электронный блок уровнемера, который через соединитель подключен к волноводу.

Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса и до момента приёма обратного импульса, отраженного от поверхности измеряемой (контролируемой) среды. По времени распространения электромагнитного импульса определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня, уровня раздела измеряемой (контролируемой) среды через измеренное расстояние.

Передача измерительной информации от уровнемера осуществляется в виде унифицированного токового сигнала (4 - 20) мА и цифрового кодированного сигнала на базе протокола HART. При наличии встроенного индикатора отображение информации осуществляется и на нем.

Уровнемеры имеют взрывозащищённое и общепромышленное исполнение.

Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

СЕНС УМВ А-В-С-D-EF-G-H-I,

• - код, определяющий материал корпуса;

• - код, определяющий количество и тип кабельных вводов;

• - код, определяющий вариант исполнения кабельного ввода;

• - код, определяющий тип крепления;

• - длина волновода, в мм;

• - код, определяющий тип волновода;

• -  код, определяющий вариант исполнения по допустимым параметрам контролируемой среды;

  Н

  I

  Примечание - Коды вариантов исполнений по умолчанию не указываются.

• - код, определяющий вариант конструктивного исполнения уровнемера;

• - код, определяющий тип интерфейса.

Общий вид уровнемера показан на рисунке 1.

В зависимости от варианта исполнения уровнемера конструкция корпуса, соединителя, устройства крепления и волновода может отличаться от представленной на рисунке 1.

Сокращённое условное обозначение уровнемера в буквенном формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено.

Пломбирование уровнемеров не предусмотрено.

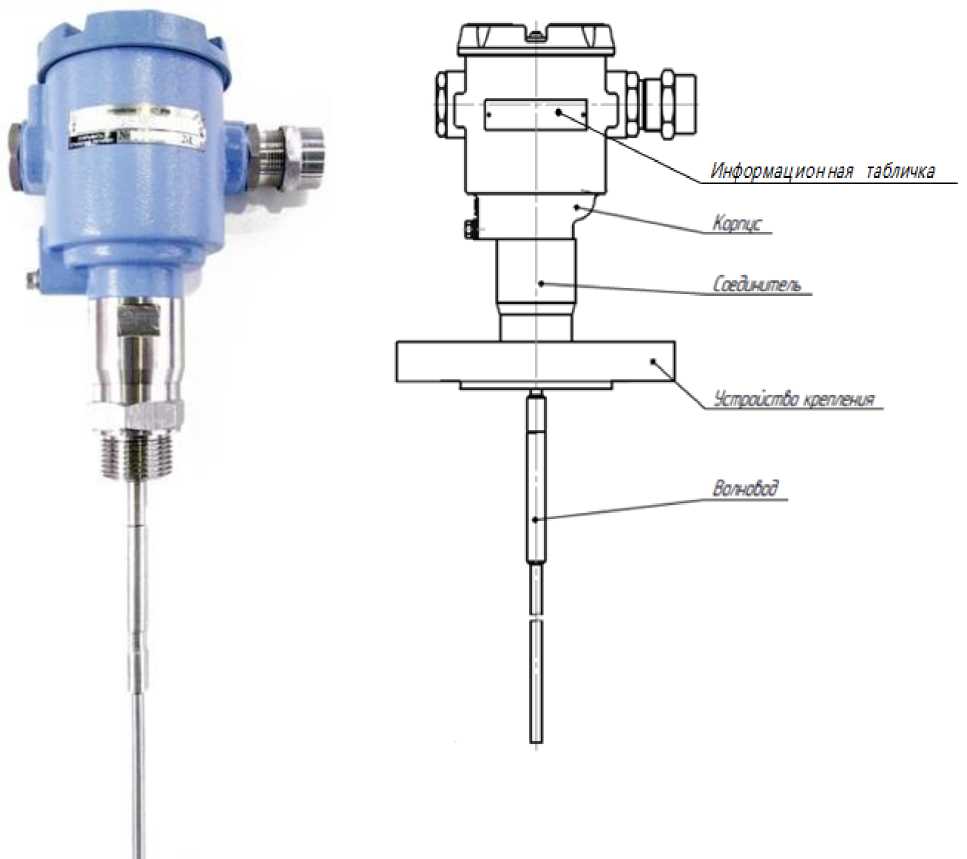

Рисунок 1 - Общий вид уровнемера

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.

ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО* - без измерения уровня раздела сред	не ниже А1В0
- с измерением уровня раздела сред	не ниже А1В1
Цифровой идентификатор ПО	-
* - последний символ в номере версии сменяется по шестнадцатеричной системе счисления.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений уровня измеряемой (контролируемой) среды, м*: - для стержневого и коаксиального вариантов исполнения волновода - для тросового варианта исполнения волновода	от 0 до 6 от 0 до 15
Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе Л, мм**: - на участке волновода длиной свыше 0,3 м, начиная от уплотнительной поверхности устройства крепления уровнемера; - на участке волновода длиной до 0,3 м вкл., начиная от уплотнительной поверхности устройства крепления уровнемера	±2; ±3; ±4 ±5; ±10; ±15
Пределы допускаемой основной приведённой к диапазону выходного сигнала погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды, уровня раздела сред в унифицированный токовый сигнал (4 - 20) мА, %	±0,03
Пределы допускаемой основной абсолютной погрешности измерений уровня раздела сред, мм**	±10; ±15; ±20
Вариация показаний измерений уровня измеряемой (контролируемой) среды, уровня раздела сред	не превышает пределов допускаемого значения основной погрешности
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды, уровня раздела сред на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С) для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе, мм	±3
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды, уровня раздела сред в унифицированный токовый сигнал (4 - 20) мА на каждые 10 °C изменения температуры окружающей среды от температуры нормальных условий (20 °С), %	±0,03
* - определяется длиной волновода. ** - конкретное значение определяется заказом и записывается в паспорт на уровнемер.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диапазон температур окружающей среды, °С	от -50 до +70
Диапазон температур измеряемой (контролируемой) среды, °С*	от -196 до +450
Рабочее давление измеряемой (контролируемой) среды, МПа, не более *	32
Напряжение питания постоянного тока, В - для уровнемеров без встроенного индикатора и для уровнемеров со встроенным индикатором при выключенной подсветке индикатора; - для уровнемеров со встроенным индикатором при включенной подсветке индикатора	от 12 до 30 от 18 до 30
Потребляемая мощность, Вт, не более	0,75
Исполнение по устойчивости к механическим воздействиям по ГОСТ 30631-99	М6
Масса уровнемера, кг, не более	50
Степень защиты от проникновения пыли, посторонних тел и воды	IP66
Средняя наработка на отказ, ч, не менее	100000
Маркировка взрывозащиты**	0Ex 1а IIB Т5_Т3 Ga X; 0Ex ia IIB T5...T2 Ga X; 0Ex ia IIB T5_T1 Ga X; 0/1Ex ia/db IIC T6_T1 Ga/Gb X
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер. ** - для взрывозащищенного варианта исполнения.

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность приведена в таблице 4.

Таблица 4 - Комплектность уровнемера

Наименование	Обозначение	Количество
Уровнемер	СЕНС УМВ	1 шт.
Паспорт	СЕНС.407629.ХХХПС*	1 экз.
Руководство по эксплуатации	СЕНС.407629.ХХХРЭ*	1 экз.**
Комплект уплотнительных колец кабельного ввода	-	1 или 2 компл.***
* - числовой шифр ХХХ определяется заказом; ** - на партию уровнемеров, поставляемую в один адрес, и дополнительно - по требованию заказчика; *** - определяется заказом.

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и принцип работы» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

СЕНС.407629.009ТУ Уровнемеры микроволновые СЕНС УМВ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru

Телефон/факс: (8412) 65-21-00

Web-caйт: http//:www.nppsensor.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

Адрес: 442960, РФ, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

ИНН 5838002196

E-mail: info@nppsensor.ru

Телефон/факс: (8412) 65-21-00

Web-сайт: http//:www.nppsensor.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 70176-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители влажности газов ИВГ-1

Назначение средства измерений

Измерители влажности газов ИВГ-1 предназначены для измерений температуры точки росы неагрессивных технологических газов и газовых смесей, а также выдачи управляющих сигналов внешним устройствам.

Описание средства измерений

Принцип действия измерителей влажности газов ИВГ-1 (далее — измерители) основан на сорбционном методе измерений влажности, заключающемся в изменении электрической ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой оксидного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого газа в оксидный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора. Измерители представляют собой автоматические приборы непрерывного действия, выполненные в виде электронного блока, к которому непосредственно, либо с помощью удлинительного кабеля, подключается измерительный преобразователь. Измерители осуществляют пересчет единиц температуры точки росы в единицы объёмной доли влаги [ppm], абсолютной влажности [мг/м³], относительной влажности [%]. Модификации и конструктивные исполнения измерителей приведены в таблице 1.

Таблица 1 -Модификации и конструктивные исполнения измерителей

Модификация	Исполнение	Маркировка измерительного преобразователя	Конструктивное исполнение измерительного преобразователя
ИВГ-1 Н1	ИВГ-1 Н-ДГ-Р ИВГ-1 Н-ДГ-ПС-Р	-	Встроен в металлический корпус измерителя
	ИВГ-1 Н-И-ДГ-Р ИВГ-1 Н-И-ДГ-ПС-Р
ИВГ-1 Н-В1	ИВГ-1 Н-В-ДГ-Р ИВГ-1 Н-В-ДГ-ПС-Р
	ИВГ-1 Н-В-И-ДГ-Р ИВГ-1 Н-В-И-ДГ-ПС-Р
ИВГ-1 К-П	ИВГ-1 К-П ИВГ-1 К-П-1 ИВГ-1 К-П-Т	ИПВТ-08-ДГ-ПС-Р3)	В металлическом корпусе, подключается к

ИВГ-1 /Х-В-Щ-Д-2Р-2А

ИВГ-1 /Х-В-Щ2-YР-ZA

ИВГ-1 /Х-В-С-YР-ZA

ИВГ-1 /Х-В-T-YР-ZA

Питание модификации осуществляется от внутренних заменяемых элементов питания или от сетевого адаптера.

Модификация ИВГ-1/Х представляет собой стационарный многоканальный измеритель настольного или щитового исполнения, выполняющий встроенные функции отображения измеряемой температуры точки росы, настройки режимов работы, регулирования температуры точки росы по заданным пороговым значениям, выдачи звуковой сигнализации при нарушении пороговых значений и при ошибках работы, передачи данных по цифровым интерфейсам связи RS-232, RS-485, USB, Ethernet, регистрации параметров измерений. Измерительные преобразователи, входящие в комплект модификации ИВГ-1/Х, являются взаимозаменяемыми. Питание производится от сети переменного тока 220 В.

Маркировка прибора выполнена на корпусе печатным способом и содержит: обозначение - Измерители влажности газов ИВГ-1; знак утверждения типа, фирменный знак предприятия изготовителя, заводской номер в формате не менее 5-ти арабских цифр по принятой нумерации предприятия-изготовителя и другие параметры.

Знак поверки наносится на свидетельство о поверке (в случаи его оформления) и (или) в паспорт.

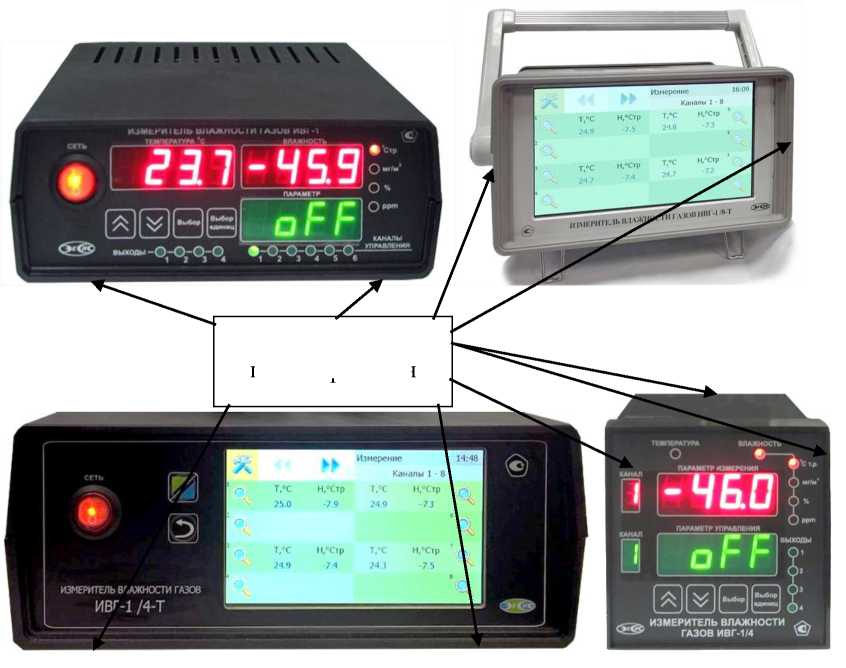

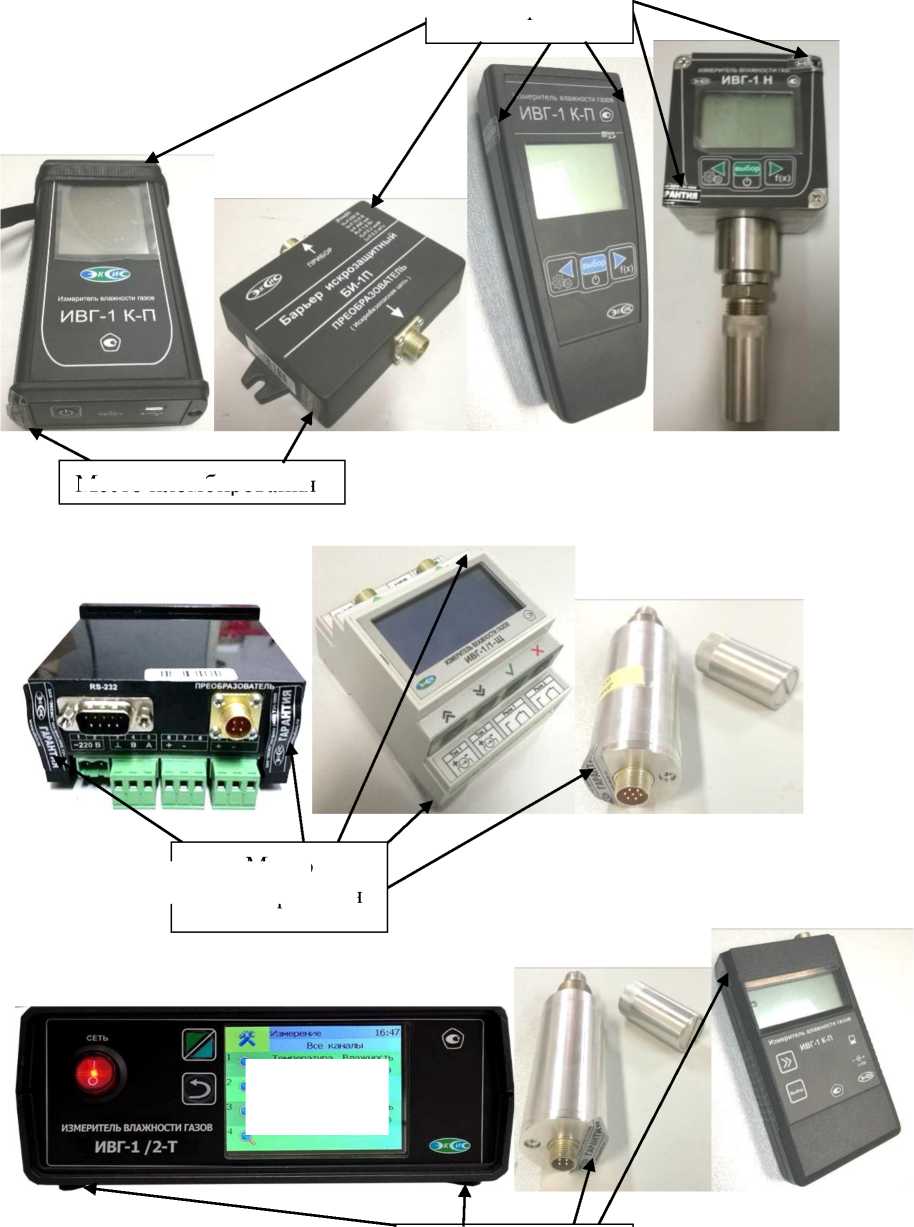

Общий вид измерителей разных исполнений и модификаций от изготовителя АО «ЭКСИС» представлены на рисунках 1-14. Внешний вид измерителей от изготовителя АО «Практик-НЦ» аналогичен и отличается только фирменным логотипом на лицевой панели, рисунок 15. Знак утверждения типа наносится на лицевую панель измерителя. Цветовая гамма корпуса может быть изменена по решению Изготовителя в одностороннем порядке.

Схемы пломбирования измерителей представлены на рисунке 16.

Знак утверждения

типа

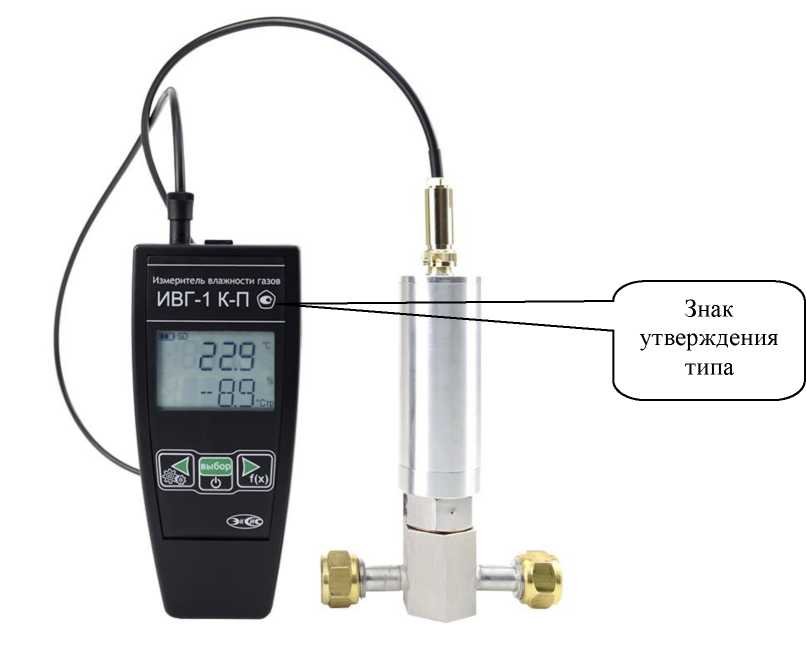

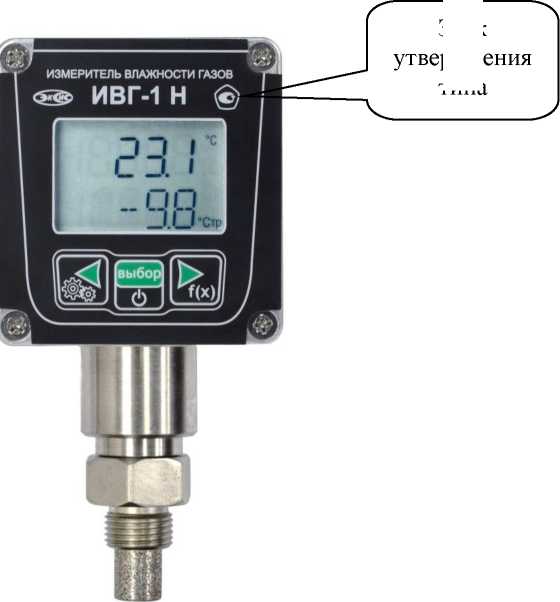

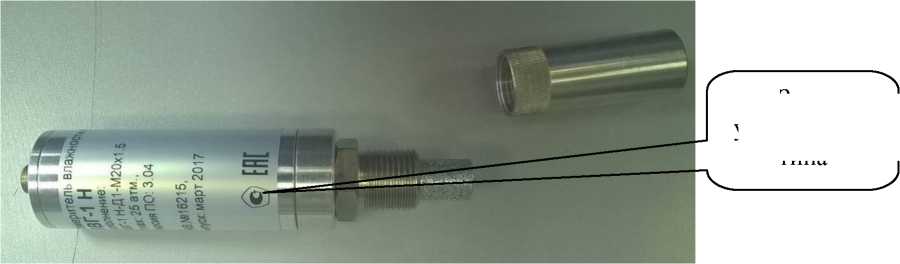

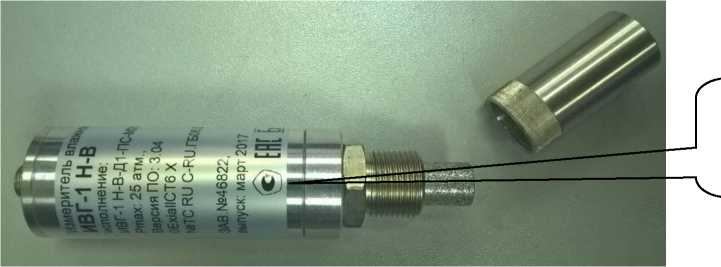

Рисунок 1 - Общий вид модификации ИВГ-1 Н, исполнение ИВГ-1 П-Д1-М20 1.5

Знак

утверждения

типа ___ У

Рисунок 2 - Общий вид модификации ИВГ-1 Н, исполнение ИВГ-1 Н-В-Д1-ПС-М20х1,5

Знак

типа

Рисунок 3 - Общий вид модификации ИВГ-1 Н, исполнение ИВГ-1 Н-И-Д1-М20х1,5

Знак утверждения

типа

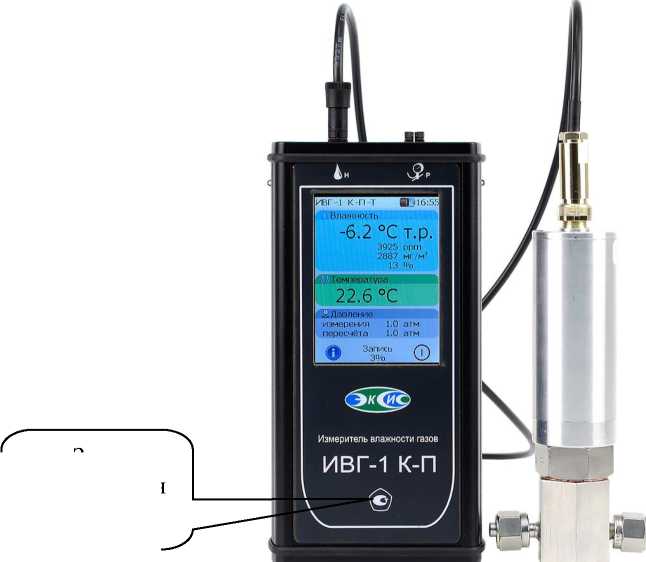

Рисунок 5 - Общий вид модификации ИВГ-1 К-П, исполнение ИВГ-1 К-П-1

Рисунок 6- Общий вид модификации ИВГ-1 К-П, исполнение ИВГ-1 К-П-Т

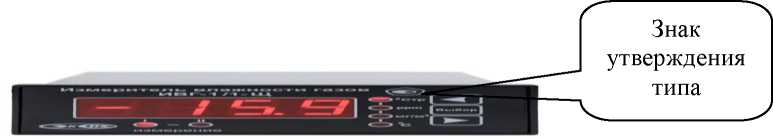

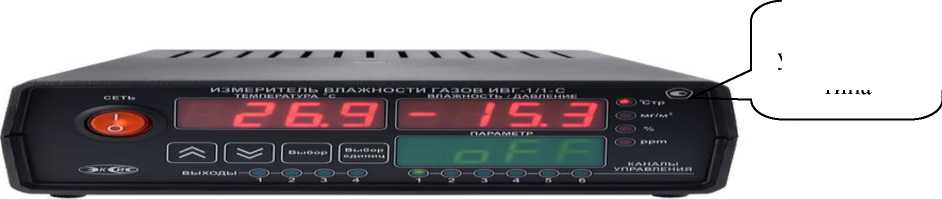

Знак утверждения типа

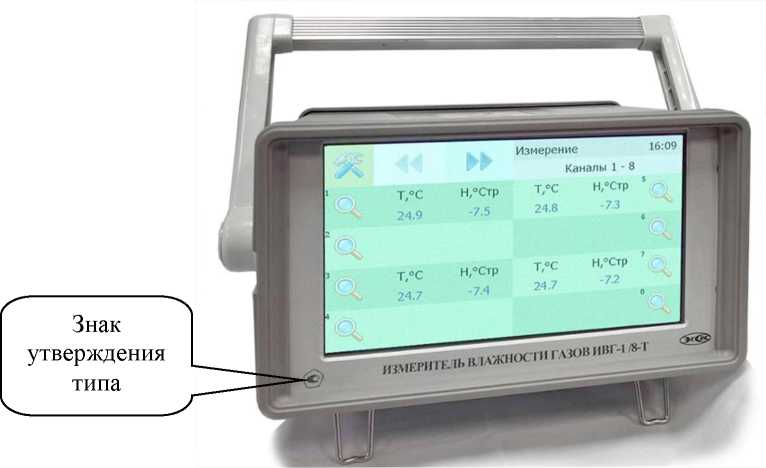

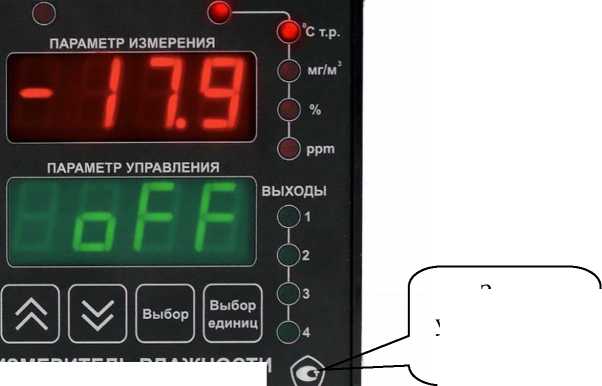

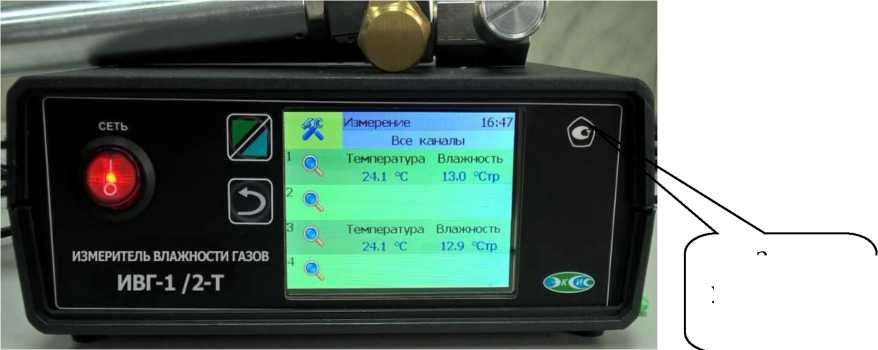

Рисунок 13- Общий вид модификация ИВГ-1 /X исполнение ИВГ-1 /2-Т

Знак

утверждения

типа ____ У

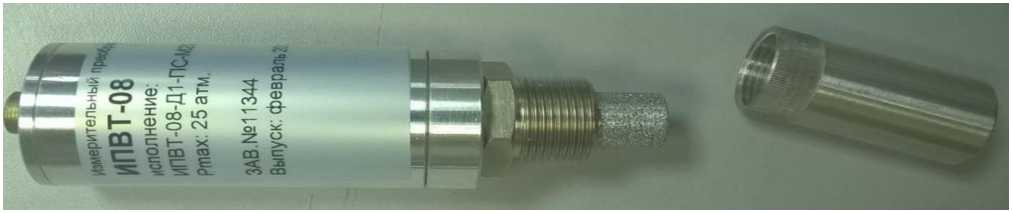

Рисунок 14 - Общий вид измерительного преобразователя ИПВТ-08-Д1-ПС-М20х1,5

Знак утверждения

типа

Рисунок 15 - Общий вид ИВГ-1 К-П, изготовитель АО «Практик-НЦ»

Программное обеспечение

В измерителях влажности газов ИВГ-1 используется следующее программное обеспечение:

• 1) Встроенное программное обеспечение ИВГ-1Н(-В).

Встроенное программное обеспечение установлено в электронном блоке модификации ИВГ-1 Н(-В).Структура встроенного программного обеспечения включает в себя блоки трех программных компонентов, предназначенные для управления измерителем, обработки сигналов встроенных датчиков и передачи сигналов в аналоговом и цифровом виде.

• 2) Встроенное программное обеспечение ИВГ-1 Н(-В)-И.

Встроенное программное обеспечение установлено в электронном блоке модификации ИВГ-1 Н(-В)-И. Структура встроенного программного обеспечения включает в себя блоки четырех программных компонентов, предназначенные для управления измерителем, обработки сигналов встроенных датчиков, передачи цифровом виде и вывода результатов измерений на дисплей.

• 3) Встроенное программное обеспечение ИВГ-1К-П.

  в электронном блоке обеспечения включает в

Встроенное программное обеспечение установлено модификации ИВГ-1 К-П. Структура встроенного программного себя блоки четырёх программных компонентов, предназначенные для управления измерителем, обработки сигналов измерительного преобразователя, передачи сигналов в аналоговом и цифровом виде и вывода результатов измерений на дисплей.

• 4) Встроенное программное обеспечение ИВГ-1/Х(-В).

Встроенное программное обеспечение установлено в электронных блоках модификаций ИВГ-1/Х и ИВГ-1/Х-В. Встроенное программное обеспечение имеет 5 версий:

- ИВГ-1/Х(-В)-Щ (установлено в электронных блоках с одним светодиодным индикатором, обозначенных маркировкой «Щ»);

- ИВГ-1 /Х(-В)-Щ-Д (установлено в электронных блоках с одним светодиодным индикатором, обозначенных маркировкой «Щ-Д»);

- ИВГ-1/Х(-В)-Щ2 (установлено в электронных блоках с двумя светодиодными индикаторами, обозначенных маркировкой «Щ2»);

- ИВГ-1/Х(-В)-С (установлено в электронных блоках настольного исполнения с тремя светодиодными индикаторами, обозначенных маркировкой «С»);

- ИВГ-1/Х(-В)-Т (установлено в электронных блоках с сенсорным дисплеем, обозначенных маркировкой «Т»).

Структура встроенного программного обеспечения включает в себя блоки четырёх программных компонентов, предназначенные для управления измерителем, выдачи цифровых выходных сигналов, обработки сигналов измерительного преобразователя и вывода результатов измерений на дисплей.

• 5) Встроенное программное обеспечение ИПВТ-08(-В).

Встроенное программное обеспечение установлено в измерительных преобразователях. Структура встроенного программного обеспечения включает в себя блоки двух программных компонентов, предназначенные для обработки сигналов датчиков и передачи сигналов на электронный блок измерителя влажности газов.

Измерители влажности газов ИВГ-1 поставляются со следующим автономным программным обеспечением, предназначенным для использования на персональных компьютерах под управлением операционной системы Microsoft Windows 98/Me/NT/2000/XP/7/8/10.

• 6) Автономное программное обеспечение «Net Collect Server», предназначенное для непрерывного мониторинга текущих измерений и состояния измерителей в измерительной сети, отображения контролируемых параметров, контроля выхода измеряемых параметров за пределы заданных пороговых зон, сохранения значений контролируемых параметров в базе данных, хранения и просмотра базы данных в графическом и табличном виде, печати и экспорта данных, создания автоматических отчетов за введенный период времени.

• 7) Автономное программное обеспечение «Eksis Visual Lab», предназначенное для непрерывного мониторинга текущих измерений и состояния измерителей в измерительной сети, отображения контролируемых параметров, контроля выхода измеряемых параметров за пределы заданных пороговых зон, сохранения значений контролируемых параметров в базе данных, хранения и просмотра базы данных в графическом и табличном виде, печати и экспорта данных, создания автоматических отчетов за введенный период времени.

• 8) Автономное программное обеспечение «MSingle», предназначенное для чтения и отображения контролируемых параметров, сохранения значений контролируемых параметров, настройки и управления прибором, настройки, контроля и управления программами регулирования, хранения и просмотра базы данных в графическом и табличном виде, печати и экспорта данных.

Измерители имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем аппаратной блокировки на этапе производства, возможностью обнаружения неправильно переданных через интерфейсы связи данных, проверкой целостности ПО при запуске.

Версия встроенного программного обеспечения измерителя модификации ИВГ-1 Н(-В) указывается на шильдике. Версия встроенного программного обеспечения исполнений ИВГ-1 Н(-В)-И, ИВГ-1 К-П, ИВГ-1 /Х(-В)-Щ,ИВГ-1 /Х(-В)-Щ-Д, ИВГ-1 /Х(-В)-Щ2, ИВГ-1 /Х(-В), ИВГ-1 /Х(-В)-Т идентифицируется при включении измерителя путем вывода на экран. Версия встроенного программного обеспечения исполнений ИВГ-1 /Х(-В)-Щ-Д,ИВГ-1 /Х(-В)-Т указывается в разделе меню «Информация о приборе» Версия автономного программного обеспечения указывается в разделе меню «О программе^».

Влияние программного обеспечения на метрологические характеристики измерителей влажности газов ИВГ-1 учтено при нормировании метрологических характеристик измерителей. Измерители имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты по ГОСТ Р 50.2.077-2014 встроенного ПО соответствует уровню «средний», автономного ПО - «низкий».

Идентификационные данные ПО приведены в таблицах 2 и 3.

- Идентификационные данные встроенного программного обеспечения влажности ИВГ -1

Таблица 2

Идентификационные данные (признаки)	ИВГ -1 Н (-В)	ИВГ -1 Н (-В)- И	ИВГ -1 К П	ИВГ -1 /Х (-В)- Щ	ИВГ -1 /Х (-В)- Щ-Д	ИВГ -1 /Х (-В)-Щ2	ИВГ -1 /Х (-В)- С	ИВГ -1 /Х (-В)- Т	ИВГ -1 /Х (-В)
Идентификационное наименование ПО	Соответствует модификации измерителя
Номер версии (идентификационный номер) ПО	3.04	1.00	1.07	2.05	1.00	1.11	1.11	1.00	2.00
Цифровой идентификатор ПО	Недоступен
Алгоритм вычисления цифрового идентификатора ПО	RFC 4357
Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Таблица 3 - Идентификационные данные автономного программного обеспечения

измерителей влажности И	[ВГ-1
Идентификационные данные (признаки)	«EksisVisualLab»	«NetCollectServer»	«MSingle»
Идентификационное наименование ПО	EVL.exe	NCServer.exe	Msingle.exe
Номер         версии (идентификационный номер) По	2.17	1.18	2.0
Цифровой идентификатор ПО	25EB09D4534833 86D44F6550AAD B70C094A8015B7 72C825F97B2CDB C615D0E18	0x51C621DDAAA C5AD1C583B5832 3C8181A986A0939 485826F900A928E 6396A7DF1	0xD9248E6C7042A4 A0EDD4ADD830674 87DFF86081A3F8761 029F0100E9D44013B3
Алгоритм вычисления цифрового идентификатора ПО	RFC 4357
Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Метрологические и технические характеристики

Таблица 4 -

влажности газов ИВГ-1

Модификация	Диапазон измерений температуры точки росы, °С	Пределы допускаемой абсолютной погрешности, °С
ИВГ-1 Н	от - 80 до 0	±2
ИВГ-1 Н-В
ИВГ-1 К-П
ИВГ-1/Х
ИВГ-1 /Х-В

Основные технические характеристики представлены в таблицах 5-13.

Таблица 5 - Выходные сигналы

влажности газов ИВГ-1

Модификация	Выходные сигналы
	Аналоговые, мА	Цифровые
ИВГ-1 К-П	-	RS232, RS485, USB
ИВГ-1 Н	от 4 до 20, от 0 до 5, от 0 до 20	RS232, RS485
ИВГ-1 Н-В	от 4 до 20, от 0 до 5, от 0 до 20	RS232, RS485
ИВГ-1 /Х	от 4 до 20, от 0 до 5, от 0 до 20	RS232, RS485, USB, Ethernet
ИВГ-1 /Х-В	от 4 до 20, от 0 до 5, от 0 до 20	RS232, RS485, USB, Ethernet

Таблица 6 -

влажности газов ИВГ-1

Исполнение		Маркировка взрывозащиты
ИВГ-1 Н-В, ИВГ-1 Н-В-И		0ExianCT6GaX
ИВГ-1 /Х-В-Щ, ИВГ-1 /Х-В-Щ2, ИВГ-1 /Х-В-С, ИВГ-1 /Х-В-Т в составе:
первичный преобразователь ИПВТ барьер искрозащиты БИ-1П блок измерений	0ExianCT6GaX [ExiaGa] IIC Без маркировки взрывозащиты, устанавливается вне взрывоопасной зоны

Таблица 7 -

влажности ИВГ-1

питания

Модификация	Параметры электрического питания
ИВГ -1 К-П (все исполнения за исключением ИВГ-1 К-П-Т)	от 2,7 до 3,3 В постоянного тока
ИВГ-1 К-П-Т	от 3,3 до 4,2 В постоянного тока
ИВГ-1 Н	от 4 до 30 В постоянного тока
ИВГ-1 Н-В	от 4 до 30 В постоянного тока
ИВГ -1 /Х (все исполнения за исключением ИВГ -1 /Х-Щ-Д)	(220+ 10%) В, (50±1) Гц
ИВГ-1 /Х-Щ-Д	от 12 до 24 В постоянного тока
ИВГ -1 /Х-В (все исполнения за исключением ИВГ-1 /Х-В-Щ-Д)	(220+ 10%) В, (50±1) Гц
ИВГ-1 /Х-В-Щ-Д	от 12 до 24 В постоянного тока

Таблица 8 -

влажности газов ИВГ-1

мощность

Модификация	Потребляемая мощность, В^А, не более
ИВГ-1 К-П(все исполнения за исключением ИВГ-1 К-П-Т)	0,15
ИВГ-1 К-П-Т	1
ИВГ-1 Н	1,5
ИВГ-1 Н-В	1,5
ИВГ-1 /Х	15
ИВГ-1 /Х-В	15

Таблица 9 -

влажности газов ИВГ-1

Модификация	Габаритные размеры (высотахдлина^ширина), мм, не более
ИВГ-1 К-П	185x85x40
ИВГ-1 Н	200x80x55
ИВГ-1 Н-В	200x80x55
ИВГ-1 /Х	235x255x105
ИВГ-1 /Х-В	235x255x105
Измерительный преобразователь ИПВТ-08	200x80x40

Таблица 10 - Масса

Модификация	Масса, кг, не более
ИВГ-1 К-П	0,5
ИВГ-1 Н	0,6
ИВГ-1 Н-В	0,6
ИВГ-1 /Х	2,5
ИВГ-1 /Х-В	2,5
Измерительный преобразователь ИПВТ-08	0,4

Таблица 11-

надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	5
Средняя наработка на отказ, ч, не менее	15000

Таблица 13 - Условия

Исполнение	Диапазон температуры анализируемой среды, °С	Диапазон абсолютного давления, кПа
ИВГ-1 Н(-В)-Д1(-ПС)-Р	от -20 до +40	от 84 до 2533
ИВГ-1 Н(-В)-И-Д1(-ПС)-Р
ИПВТ-08-Д1(-Пс)(-В)-Р
ИВГ-1 Н(-В)-Д2(-ПС)-Р		от 84 до 16212 от 84 до 16212
ИВГ-1 Н(-В)-И-Д2(-ПС)-Р
ИПВТ-О8-Д2(-ПС)(-В)-Р
ИВГ-1 Н(-В)-Д3(-ПС)-Р		от 84 до 40530
ИВГ-1 Н(-В)-И-Д3(-ПС)-Р
ИПВТ-08-Д3(-Пс)(-В)-Р

Знак утверждения типа наносится

на корпус измерителя методом печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 14 - Комплектность измерителя

Наименование	Количество, шт.
Измеритель влажности газов ИВГ -1	1
Измерительный преобразователь ИПВТ-08	от 1 до 16
Транспортный колпачок с осушителем*	до 16
Соединительный кабель*	до 16
Барьер искрозащиты БИ-1П (|E\iaGa|IIC. для приборов модификации В)	1
Кабель подключения к компьютеру*	1
Чехол*	1
Диск с программным обеспечением*	1
Руководство по эксплуатации и паспорт	1
Примечание - Позиции, отмеченные знаком «*», поставляются по специальному заказу и в зависимости от варианта исполнения.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885;

Технические условия ТУ 26.51.51-018-70203816-2022 «Измерители влажности газов ИВГ-1» (взамен ТУ 26.51.53-018-70203816-2022) «Измерители влажности газов ИВГ-1».

Испытательный центр Федеральное государственное исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: 8 (812) 251-76-01, факс: 8 (812) 713-01-14

Web-сайт: www.vmiim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 48166-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные ТВ

Назначение средства измерений

Весы электронные ТВ (далее - весы) предназначены для статических измерений массы различных грузов.

Описание средства измерений

Принцип действия весов основан на преобразовании действующей на них силовой

элемента

элемента

объекта, преобразуется в цифровую форму и поступает для отображения результатов взвешивания:

• - в терминал производства АО «МАССА-К»;

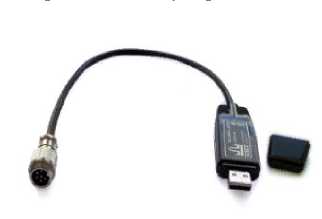

• - в компьютер при помощи весового адаптера USB/МК,ТВ,4D и специального программного обеспечения (далее - ПО).

Весы состоят из модуля взвешивающего ТВ, терминала или весового адаптера USB/МК, TB,4D, подключаемого к компьютеру при помощи специального программного обеспечения.

Модуль взвешивающий ТВ состоит из основания, корпуса, грузоприемной платформы, резинового амортизатора и весоизмерительного цифрового датчика DLC со встроенным в него датчиком температуры для термокомпенсации. Установка по уровню производится с помощью ампулы уровня и регулировочных опор, ввернутых непосредственно в основание.

Варианты исполнения модуля отличаются габаритными размерами, массой, формой грузоприемной платформы и материалом, из которых изготовлены основание и корпус.

клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и разъем Первичный дисплей имеет индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

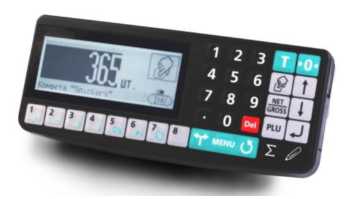

R2P - терминал весов с печатью этикеток и чеков с двухсторонней Терминал весов содержит первичный дисплей, клавиатуру, печатающее интерфейсы RS-232, Ethernet и разъем USB Flash. Первичный дисплей имеет с индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

Т - терминал весов с автономным питанием содержит первичный дисплей, клавиатуру и интерфейс RS-232. Первичный дисплей имеет индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ»;

RL - терминал печатающих весов. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и разъем USB Flash. Первичный дисплей имеет индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ». Печатающее устройство располагается в закрытом отсеке и содержит автоматическую подмотку ленты устройства печати этикеток;

R2L - терминал весов с печатью этикеток c двухсторонней индикацией. Терминал весов содержит первичный дисплей, клавиатуру, печатающее устройство, интерфейсы RS-232, Ethernet и разъем USB Flash. Первичный дисплей имеет с двух сторон индикацию «МАССА», «ЦЕНА» и «СТОИМОСТЬ». Печатающее устройство располагается в закрытом отсеке и содержит автоматическую подмотку ленты устройства печати этикеток;

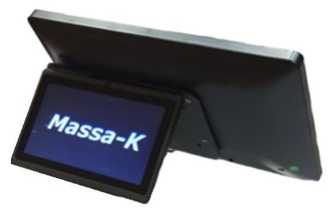

S - терминал весов содержит сенсорный экран, интерфейсы Ethernet, Bluetooth, Wi-Fi, разъемы USB Flash, SD;

S2 - терминал весов с сенсорным экраном с двухсторонней индикацией. Терминал весов содержит сенсорный экран со стороны продавца, экран со стороны покупателя, интерфейсы Ethernet, Bluetooth, Wi-Fi, разъемы USB Flash, SD;

SP - терминал весов с сенсорным экраном. Терминал весов содержит сенсорный экран, печатающее устройство, интерфейсы Ethernet, Bluetooth, Wi-Fi, разъемы USB Flash, SD;

S2P - терминал весов с сенсорным экраном с двухсторонней индикацией. Терминал весов содержит сенсорный экран со стороны продавца, экран со стороны покупателя, печатающее устройство, интерфейсы Ethernet, Bluetooth, Wi-Fi, разъемы USB Flash, SD;

SL - терминал весов с сенсорным экраном. Терминал весов содержит сенсорный экран, печатающее устройство, интерфейсы RS-232, Ethernet, Bluetooth, Wi-Fi, разъемы USB Flash, SD. Печатающее устройство располагается в закрытом отсеке и содержит автоматическую подмотку ленты устройства печати этикеток;

S2L - терминал весов с сенсорным экраном с двухсторонней индикацией. Терминал весов содержит сенсорный экран со стороны продавца, экран со стороны покупателя, печатающее устройство, интерфейсы RS-232, Ethernet, Bluetooth, Wi-Fi, разъемы USB Flash, SD. Печатающее устройство располагается в закрытом отсеке и содержит автоматическую подмотку ленты устройства печати этикеток.

Сенсорный экран представляет собой серийно выпускаемое изделие на операционной системе Android или Linux с установленным специальным программным обеспечением для отображения результатов взвешивания.

Для автоматизации учета товаров терминалы RA, RP, R2P, RL, R2L, S, S2, SP, S2P, SL и S2L могут быть подключены в единую сеть.

В весах предусмотрено четыре варианта установки терминала:

• 1 - без стойки;

• 2 - на круглой вращающейся стойке;

• 3 - на прямоугольной стандартной стойке; 3n - на прямоугольной укороченной стойке.



  АВ



  А



  А01/ТВ



  RA



  RP



  R2P



  Т



  RL



  R2L




  S                        S2

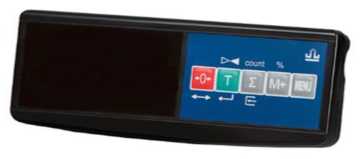

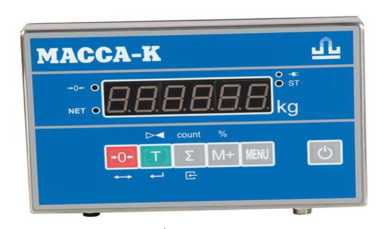

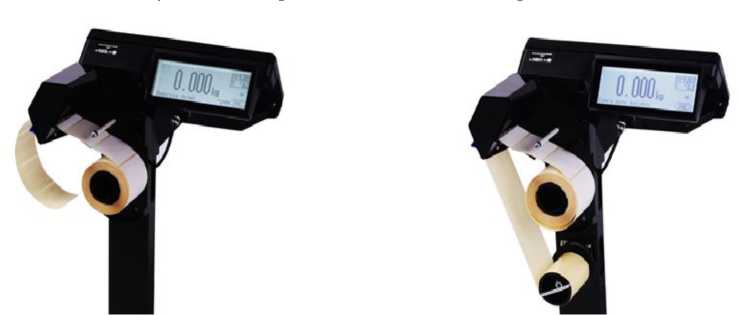

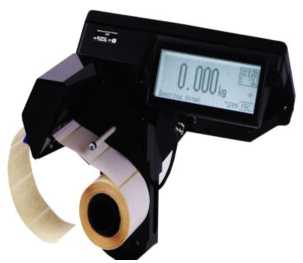

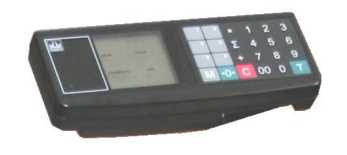

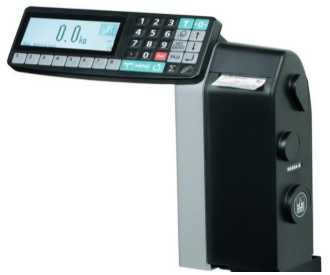

  Рисунок 2 - Варианты исполнения терминалов



  SP

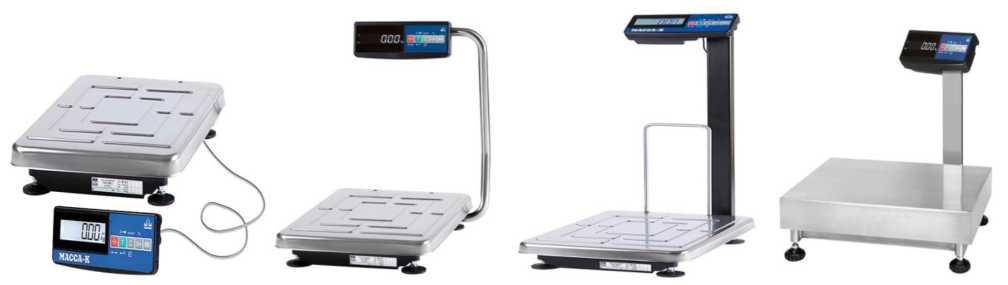

Рисунок 6 - Варианты установки терминала

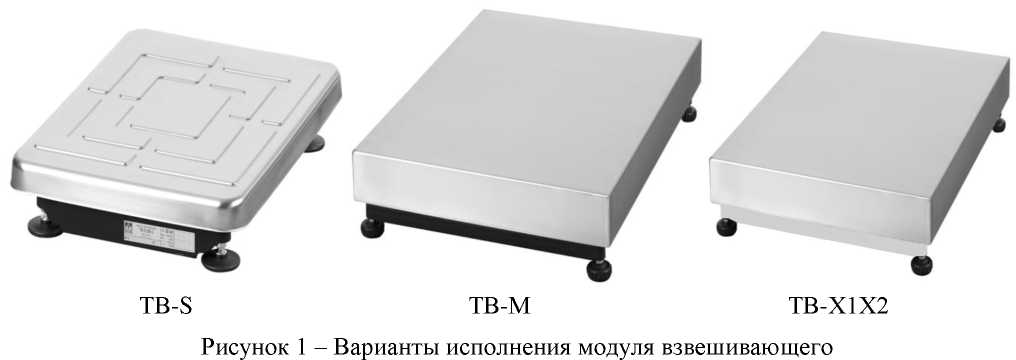

Весы выпускаются в 16-ти модификациях, которые различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными интервалами и имеют обозначение:

Весы электронные TB-JN-H.2-X-1,

где: ТВ - обозначение типа;

J - вариант исполнения грузоприемной платформы (S, M, Х1Х2, где Х1 - длина платформы в см, Х2 - ширина платформы в см);

N - обозначение присутствует, если основание, корпус и стойка выполнены из нержавеющей стали;

Н - максимальная нагрузка, кг;

.2 - обозначение присутствует только для двухинтервальных весов;

Х - y(F)C или UA:

где У - вариант исполнения терминала (А, А01/ТВ, АВ, RA, RP, R2P, Т, RL, R2L, S(xx), S2(xx/xx), SP(xx), S2P(\\/\\), SL(xx), S2L(\\/\\)). где хх - диагональ сенсорного экрана в дюймах со стороны продавца, /хх - диагональ экрана в дюймах со стороны покупателя));

(F) - наличие опциональны\ интерфейсов под заказ (R - RS-232, U - USB, W - Wi-Fi, E - Ethernet, B - Bluetooth, Z - ZigBee, I - разъем для выносного индикатора). Указывается при заказе весов, отличны\ от базового варианта;

С - вариант установки терминала (1, 2, 3, 3n);

UA - обозначение весов с весовым адаптером USB/MK,TB,4D;

1 - обозначение присутствует только для весов с автоматической подмоткой ленты устройства печати этикеток. Обозначение указывается для вариантов исполнения RP, R2P, SP, S2P только при заказе весов, отличны\ от базового варианта.

В веса\ предусмотрены следующие устройства и функции:

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство выборки массы тары приводится в действие кнопкой «тара»;

• - устройство установки по уровню весов (пузырьковый индикатор уровня и настройка регулировочны\ опор по высоте);

• - полуавтоматическое устройство юстировки чувствительности;

• - показывающее устройство с расширением в варианта\ исполнения терминала А и АВ.

Применяемые в терминала\ интерфейсы RS-232, USB, Ethernet, Wi-Fi, Bluetooth, ZigBee и разъем SD не позволяют вводить в весы команды или данные, предназначенные или используемые для отображения данны\, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемы\, обработанны\ или со\раненны\ результатов измерений; для юстировки (регулировки чувствительности) или изменения любого параметра юстировки.

Внешний весовой адаптер USB/MK,TB,4D не позволяет вводить команды или данные, предназначенные или используемые для отображения данны\, которые ясно не определены и ошибочно могут быть приняты за результат взвешивания; для фальсификации отображаемы\, обработанны\ или со\раненны\ результатов измерений.

Применяемые в терминала\ интерфейсы RS-232, USB, Ethernet, Wi-Fi, Bluetooth, ZigBee и внешний весовой адаптер USB/MK,TB,4D предназначены для подключения периферийны\ устройств (кассы/рассчетно-кассовые узлы, POS-терминалы, принтеры и др.), nоддерживающих протокол обмена АО «МАССА-К».

В веса\ предусмотрена защита от несанкционированного изменения установленны\ регулировок (регулировки чувствительности (юстировки)) при помощи программного двадцатичетыре\разрядного несбрасываемого счетчика, показания которого меняются случайным образом автоматически при каждой юстировке.

Генератор случайных чисел выдает контрольное число - код юстировки. При юстировке код записывается в цифровой весоизмерительный датчик. При замене цифрового весоизмерительного датчика или при повторной юстировке код юстировки изменяется. Повторить код юстировки невозможно.

Код юстировки индицируется на мониторе компьютера или любом терминале производства АО «МАССА-К».

Для контроля показаний счетчика (кода юстировки) модуля взвешивающего в программе «Масса-К: Весовой терминал-100», установленной на компьютере, следует нажать кнопку       (информация) и открыть вкладку «Параметры подключенного весового

устройства».

Для контроля показаний счетчика (кода юстировки) модуля взвешивающего на терминале необходимо:

• - для вариантов исполнения терминала А, А01/ТВ, АВ и Т: включить весы, во время прохождения теста нажать кнопку "^0* и, удерживая ее, нажать кнопку 'Г” . На дисплее последовательно отобразятся сообщения «tESt», «CAL S». После отображения следует нажать кнопку "ТТ . На дисплее отобразится код юстировки.

• - для вариантов исполнения терминала RA, RP, R2P, RL и R2L: нажать и удерживать

кнопку      Откроется меню администратора. Кнопками i , t следует выбрать пункт

«Электронный паспорт». Далее кнопкой [ ^J ] открыть паспортные данные весов. На дисплее отобразится код юстировки.

• - для вариантов исполнения S, S2, SP, S2P, SL и S2L на сенсорном экране длительно весов» выбрать код юстировки,

  нажать на поле логотипа Ss™. В открывшемся меню «Меню настройки вкладку «Поверка», на которой (в левом нижнем углу экрана) отобразятся идентификационное наименование и номер версии программного обеспечения.

  Код юстировки

  Максимальная нагрузка „ Минимальная нагрузка ... Дискратмоста отсчата Диапазон тарирования ..

  Юстирс?' -расового -лтройсум

  Предварительная устансвка массы тары

  нзрядск передачи i;-?* документ



  	Т|
  ' HIT	J JI

Версия ПО и контрольная сумма ПО модуля взвешивающего

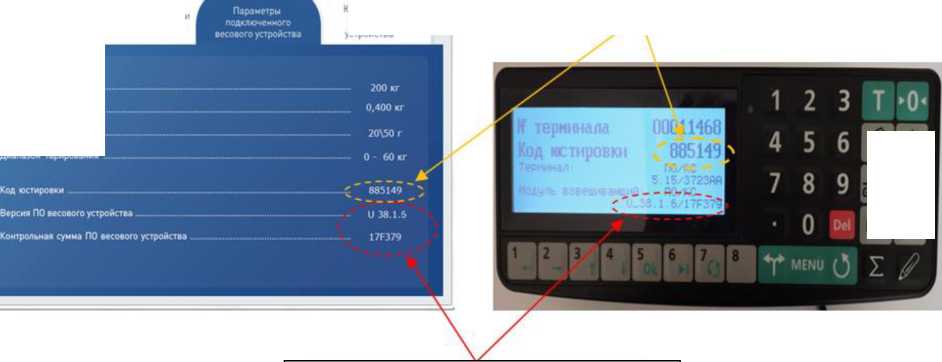

Рисунок 7 - Индикация кода юстировки, версии ПО и контрольной суммы ПО модуля взвешивающего: а - на мониторе компьютера или кассового аппарата, б - на терминале.

Серийный номер весов полностью совпадает с серийным номером модуля взвешивающего.

1

I

I

I

I I J

Место нанесения знака поверки

Рисунок 8 - Маркировка модуля взвешивающего и место нанесения знака поверки

Маркировка производится лазерной гравировкой на фирменной разрушающейся при снятии планке, закрепленной на основании, на которой нанесены:

• - торговая марка изготовителя;

• - страна изготовителя;

• - вариант исполнения модуля взвешивающего;

• - предельные значения температуры;

• - версия программного обеспечения;

• - серийный номер, состоящий из шести цифр;

• - год выпуска;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - максимальное значение выборки массы тары;

• - знак утверждения типа;

• - знак обращения продукции на рынке Евразийского экономического союза (соответствие техническим регламентам таможенного союза);

• - класс точности.

Допускается дополнительно на фирменную планку наносить знак утверждения типа средства измерений стран Евразийского экономического союза.

Знак поверки наносится после поверки на фирменную планку, разрушающуюся при снятии, и закрепленную на основании модуля взвешивающего.

Jb	Терминал AB
Модуль взвешивающий	Параметры весов (7станаЕпиваются автоматически при подключении модчля взвешивающего)
	Мах, кд	Min, kg	е, g	Т, kg
TB-S,fTB-5040NM5.2	6/15	0,04	2/5	-6
TB-S,(TB-5040N).32.2	15/32	0.1	5/10	-15
TB-S,(M),(TB-5040N)-60.2	30/60	0,2	10/20	-30
TB-S,(M).(TB-5040N)-150.2	60/150	0,4	20/50	-60
TB-S,(TB-5040Nl-200.2	60/200	0,4	20/50	-60
TB-M-300.2	150/300	1	50/1 00	-150
TB-M-600.2	300/600	2	100/200	-300

Рисунок 9 -Маркировка терминала

Маркировка терминала производится на фирменной наклейке (рисунок 9), на которой нанесены:

• - торговая марка изготовителя;

• - вариант исполнения терминала;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - максимальное значение выборки массы тары.

Параметры весов устанавливаются автоматически в зависимости от подключенной модификации модуля взвешивающего.

Маркировка Весового адаптера USB/MK,TB,4D производится на фирменной наклейке (рисунок 10), на которой нанесены:

• - торговая марка изготовителя;

• - название весового адаптера;

• - год выпуска весового адаптера;

• - знак соответствия требованиям основных директив Таможенного союза.

ВЕСОВОЙ АДАПТЕР ыи USB/MK,TB,4D А

------------Санкт-Петербург,

MASSA-K Россия 2024?.

Рисунок 10 - Маркировка весового адаптера USB/MK,TB,4D

Программное обеспечение

В модуле взвешивающем используется встроенное ПО, которое выполняет функции по сбору, обработке и передаче измерительной информации.

При работе модуля взвешивающего с компьютером используется только специальное ПО «Масса-К: Весовой терминал 100»:

ПО, устанавливаемое на компьютер, выполняет функции по хранению, представлению и передаче измерительной информации.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	модуль взвешивающий ТВ	терминал Т	ПО при работе с компьютером
Идентификационное наименование ПО	-	-	Масса-К: Весовой терминал 100
Номер версии (идентификационный номер) ПО*	и_38.Х.Х	Р39.Х.Х	1.3.ХХХ
Цифровой идентификатор ПО**	-	-	C079B3CA (CRC 32)

_____* Номер версии (идентификационный номер) ПО не ниже указанного_______________ _____** Цифровой идентификатор приведен для указанной в таблице версии ПО__________

*** Примечание - обозначение «Х» не относится к метрологически значимому ПО и может принимать любые значения

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	терминал А	терминал АВ	терминал A01/TB	терминал RA, RP, R2P, RL, R2L	терминал S, S2, SP, S2P, SL, S2L
Идентификационное наименование ПО	-	-	-	-	-
Номер версии (идентификационный номер) ПО*	Р62.Х.Х	Р63.Х.Х	Р64.Х.Х	Р34.Х.Х	1.1.Х.Х
Цифровой идентификатор ПО	-	-	-	-	-

* Номер версии (идентификационный номер) ПО не ниже указанного________________________

** Примечание - обозначение «Х» не относится к метрологически значимому ПО и может принимать любые значения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности весов по ГОСТ OIML R 76-1-2011	средний
Повторяемость (размах) показаний, кг, не более	|mPe|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более	от 0 до 4 % Max
Диапазон устройства первоначальной установки нуля, не более	от 0 до 20 % Max

Таблица 4 -

весов

Обозначение весов	Min, кг	Мах, кг	d, е, г	n	Интервалы взвешивания, кг	Пределы допускаемой погрешности при поверке, г
					От 0,1 до 2,5 включ.	+2,5
ТВ- JN-15-X-1	0,1	15	5	3000	Св. 2,5 до 10 включ.	+5,0
					Св. 10 до 15 включ.	±7,5
					От 0,2 до 5,0 включ.	±5
ТВ- JN-30-X-1	0,2	30	10	3000	Св. 5,0 до 20 включ.	±10
					Св. 20 до 30 включ.	±15
					От 0,2 до 5,0 включ.	±5
ТВ- JN-32-X-1	0,2	32	10	3200	Св. 5,0 до 20 включ.	±10
					Св. 20 до 32 включ.	±15
					От 0,4 до 10 включ.	±10
ТВ- JN-60-X-1	0,4	60	20	3000	Св. 10 до 40 включ.	±20
					Св. 40 до 60 включ.	±30
					От 1 до 25 включ.	±25
ТВ- JN-150-X-1	1	150	50	3000	Св. 25 до 100 включ.	±50
					Св. 100 до 150 включ.	±75
					От 1 до 25 включ.	±25
ТВ- JN-200-X-1	1	200	50	4000	Св. 25 до 100 включ.	±50
					Св. 100 до 200 включ.	±75
					От 2 до 50 включ.	+50
ТВ- JN-300-X-1	2	300	100	3000	Св. 50 до 200 включ.	+100
					Св. 200 до 300 включ.	+150

Продолжение таблицы 4

Обозначение весов	Min, кг	Мах, кг	d, е, г	n	Интервалы взвешивания, кг	Пределы допускаемой погрешности при поверке, г
ТВ- JN-600-X-1	4	600	200	3000	От 4 до 100 включ. Св.100 до 400 включ. Св 400 до 600 включ.	+100 ±200 +300

Таблица 5 -

весов

Обозначение весов	Min, кг	Мах1/ Мах2, кг	d1/d2, е1/е2, г	n1/n2	Интервалы взвешивания, кг	Пределы допускаемой погрешности при поверке, г
					От 0,04 до 1,0 включ.	±1,0
					Св. 1,0 до 4,0 включ.	±2,0
ТВ- }Х-15.2-Х-1	0,04	6/15	2/5	3000/3000	Св. 4,0 до 6,0 включ.	±3,0
					Св. 6,0 до 10 включ.	±5,0
					Св. 10 до 15 включ.	±7,5
					От 0,1 до 2,5 включ.	±2,5
					Св. 2,5 до 10 включ.	±5,0
ТВ- }Х-30.2-Х-1	0,1	15/30	5/10	3000/3000	Св. 10 до 15 включ.	±7,5
					Св. 15 до 20 включ.	±10
					Св. 20 до 30 включ.	±15
					От 0,1 до 2,5 включ.	±2,5
					Св. 2,5 до 10 включ.	±5,0
ТВ- }Х-32.2-Х-1	0,1	15/32	5/10	3000/3200	Св. 10 до 15 включ.	±7,5
					Св. 15 до 20 включ.	±10
					Св. 20 до 32 включ.	±15
					От 0,2 до 5,0 включ.	±5
					Св. 5,0 до 20 включ.	±10
ТВ-JN-60.2-Х-1	0,2	30/60	10/20	3000/3000	Св. 20 до 30 включ.	±15
					Св. 30 до 40 включ.	±20
					Св. 40 до 60 включ.	±30
					От 0,4 до 10 включ.	±10
					Св. 10 до 40 включ.	±20
ТВ-}Х-150.2-Х-1	0,4	60/150	20/50	3000/3000	Св. 40 до 60 включ.	±30
					Св. 60 до 100 включ.	±50
					Св. 100 до 150 включ.	±75
					От 0,4 до 10 включ.	±10
					Св. 10 до 40 включ.	±20
ТВ-JN-200.2-Х-1	0,4	60/200	20/50	3000/4000	Св. 40 до 60 включ.	±30
					Св. 60 до 100 включ.	±50
					Св. 100 до 200 включ.	±75
					От 1 до 25 включ.	±25
					Св. 25 до 100 включ.	±50
ТВ-JN-300.2-Х-1	1	150/300	50/100	3000/3000	Св. 100 до 150 включ.	±75
					Св. 150 до 200 включ.	±100
					Св. 200 до 300 включ.	±150

Продолжение таблицы 5

Обозначение весов	Min, кг	Мах1/ Мах2, кг	d1/d2, е1/е2, г	n1/n2	Интервалы взвешивания, кг	Пределы допускаемой погрешности при поверке, г
ТВ-JN-600.2-Х-1	2	300/600	100/200	3000/3000	От 2 до 50 включ. Св. 50 до 200 включ. Св. 200 до 300 включ. Св. 300 до 400 включ. Св. 400 до 600 включ.	±50 ±100 ±150 ±200 ±300

Таблица 6 - Максимальное значение выборки массы тары

	Модификация весов
	15	15.2	30, 32	32.2, 30.2	60	60.2	150, 200	150.2, 200.2	300	300.2	600	600.2
Максимальное	15	6	30,	15	60	30	150,	60	300	150	600	300
значение, кг			32				200

Таблица 7 - Основные технические

Наименование характеристики	Значение
Время установления показаний, с, не более	2
Параметры электрического питания: - от сети переменного тока: - напряжение, В - частота, Гц - автономное от аккумуляторной батареи (для вариантов исполнения терминала А, АВ, Т и RA), напряжение постоянного тока, В - через весовой адаптер USB/МК, ТВ, напряжение постоянного тока, В	от 220 до 240 50±1 от 5,5 до 7,5 от 4,5 до 6,0
Потребляемая мощность, Вт, не более: - для вариантов исполнения терминала А, А01/ТВ, АВ, RА, Т, S, S2) - для вариантов исполнения терминала RР, R2P, RL, R2L, SP, S2P, SL, S2L	6 50
Условия эксплуатации весов: - предельные значения температуры модуля взвешивающего ТВ, терминалов варианта исполнения А, А01/ТВ, АВ, Т, RA (Tmin, Tmax), °С - предельные значения температуры для терминалов варианта исполнения RP, R2P, RL, R2L, S, S2, SP, S2P, SL, S2L (Tmin, Tmax) - относительная влажность воздуха при 25 °С, %, не более	от -20 до +40 от 0 до +40 90
Вероятность безотказной работы за 2000 ч	0,9
Средний срок службы, лет	8

Таблица 8 -

взвешивающего ТВ

и масса

Обозначение варианта исполнения модуля взвешивающего ТВ	Размеры модуля взвешивающего ТВ (длина; ширина; высота), мм, не более	Масса, кг, не более
S	550, 450, 95	13,5
М	850, 650, 160	43
Х1Х2

Знак утверждения типа

наносится на фирменную планку, закрепленную на основании, лазерной гравировкой.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование	Обозначение	Количество
Модуль взвешивающий ТВ	-	1 шт.
Терминал или Весовой адаптер USB/МК, ТВ	-	1 шт.
Стойка*	-	1 шт.
Терминал весов. Руководство по эксплуатации	Вс3.031.ХХХ РЭ/ Тв5.139.ХХХ **	В электронном виде на сайте: massa.ru
Весовые адаптеры USB/MK, ТВ и USB/4D. Техническое описание	Тв5.139.128ТО	В электронном виде на сайте: massa.ru
Краткое описание ПО «Масса-К: Весовой терминал-100	-	В электронном виде на сайте: massa.ru
Весы электронные ТВ. Паспорт	Мк2.790.ХХХ ПС**	1 экз.
Модуль взвешивающий ТВ. Руководство по эксплуатации.	Тв5.179.ХХХ РЭ**	В электронном виде на сайте: massa.ru
Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт	-	В электронном виде на сайте: massa.ru
Примечание: * Опционально ** ХХХ - для различных вариантов исполнения

Сведения о методиках (методах) измерений

приведены в    разделах    «Взвешивание    товара»/«Работа    на

Вс3.031.ХХХ/Тв5.139.ХХХ РЭ Терминал весов. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования измерений

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622;

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

ТУ 28.29.31-027-27450820-2022 (идентичны ТУ 4274-027-27450820-2012) Весы электронные ТВ. Технические условия.

Изготовитель

Акционерное общество «МАССА-К» (АО «МАССА-К»)

ИНН 7813012245

Адрес: 194044, г. Санкт-Петербург, Пироговская наб., д. 15, лит. А

Телефон: (812) 346-57-03

Факс: (812) 327-55-47

Web-сайт: www.massa.ru

E-mail: info@massa.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Место нанесения заводского номера, пикнометры указано на рисунках 5-7.

знака утверждения типа и знака поверки на

Рисунок 6-7 - Место нанесения знака утверждения типа и знака поверки на пикнометр

Пломбирование пикнометров стеклянных типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Тип пикнометра	Номинальная вместимость пикнометра, мл	Пределы допускаемой абсолютной погрешности пикнометра, мл
ПЖ 1	5	±0,5
	25	±2,0
	50	±3,0
	100	±5,0

Продолжение таблицы 1

Тип пикнометра	Номинальная вместимость пикнометра, мл	Пределы допускаемой абсолютной погрешности пикнометра, мл
ПЖ 2	1	±0,2
	2	±0,3
	3	±0,4
	5	±0,5
	10	±1,0
	25	±2,0
	50	±3,0
	100	±5,0
ПЖ 3	10	±1,0
	25	±2,0
	50	±3,0
ПЖ 4	1	±0,2
	2	±0,3
	5	±0,5
	10	±1,0

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Номинальная вместимость пикнометров стеклянных типа ПЖ 1, мл	5	25		50		100
Высота, мм, не менее	70	95		105		110
Наружный диаметр измерительной трубки, мм	6±1	6±1		6±1		6±1
Обозначение конуса по ГОСТ 8682-93	7/16	10/13, 10/19		10/13, 10/19		10/13, 10/19
Номинальная вместимость пикнометров стеклянных типа ПЖ 2, мл	1	2		3		5
Высота, мм, не менее	60	60		70		80
Наружный диаметр измерительной трубки, мм	5±1	5±1		5±1		6±1
Обозначение конуса по ГОСТ 8682-93	5/13	5/13		5/13		7/16
Номинальная вместимость пикнометров стеклянных типа ПЖ 2, мл	10	25		50		100
Высота, мм, не менее	90	105,110		120,125		140
Наружный диаметр измерительной трубки, мм	6±1	6±1, 9±1		6±1, 9±1		9±1
Обозначение конуса по ГОСТ 8682-93	7/16	7/16, 10/19		7/16, 10/19		10/19
Номинальная вместимость пикнометров стеклянных типа ПЖ 3, мл	10		25		50
Высота, мм, не менее	40		55		65
Диаметр колбы, мм, не менее	27		40		50
Обозначение конуса по ГОСТ 8682-93	7/16		10/19		10/19

Знак утверждения типа

наносится на боковую поверхность шарообразной части пикнометра методом трафаретной печати с последующим вжиганием краски и на этикетку в правом верхнем углу типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Пикнометры стеклянные типов ПЖ 1, ПЖ 2, ПЖ 3, ПЖ 4		Количество по требованию заказчика
Коробка упаковочная	-	1 шт.
Этикетка	МИДП.725219.012 ЭТ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение» этикетки МИДП.725219.012 ЭТ ПИКНОМЕТРЫ СТЕКЛЯННЫЕ. ЭТИКЕТКА.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я);

ГОСТ 8.234-2013 «ГСИ. Меры вместимости стеклянные. Методика поверки»;

ГОСТ 22524-77 «Пикнометры стеклянные. Технические условия»

Изготовитель

Общество     с     ограниченной

(ООО «МиниМедПром»)

ИНН 3202008488

Адрес: 242600, Брянская обл., г. Дятьково, ул. Ленина, д. 182, к. 5 Телефон/факс: +7(48333) 3-44-05; факс: +7(48333) 3-27-02 E-mail: Minimedprom@yandex.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный центр стандартизации, метрологии и испытаний (ФБУ «Брянский ЦСМ»)

Адрес: 241030, г. Брянск, ул. Ново-Советская, д. 82

Телефон: +7 (4832) 52-44-60, факс: +7 (4832) 52-65-56

E-mail: mail@rst.bryansk.ru

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Адрес осуществления деятельности: 141600, Московская ул. Дзержинского, д. 2 Телефон: +7 (496) 242-41-62 Факс: +7 (496) 247-70-70

Web-сайт: www.rostest.ru

E-mail: info.kln@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 84247-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы фоторадарные с фотофиксацией «Лидер-Тандем»

Назначение средства измерений

Комплексы фоторадарные с фотофиксацией «Лидер-Тандем» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля и на контролируемом участке дороги в автоматическом режиме, измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC(SU), определения координат места расположения комплекса в плане.

Описание средства измерений

Принцип действия комплексов основан на:

- измерениях скорости движения ТС по разности частот между излученным комплексом радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);

- определении координат места расположения комплексов по данным, полученным от встроенного в измерительный модуль (далее - ИМ) приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS;

• - определении времени фотофиксации ТС по значению национальной шкалы координированного времени UTC(SU), по данным, полученным от встроенного приемника глобальных навигационных спутниковых систем ГЛОНАСС/GPS;

• - измерениях времени, за который ТС проходит известное расстояние при измерениях скорости движения ТС на контролируемом участке.

В зависимости от выполняемых задач в состав комплексов входят один или два фоторадарных блока. Фоторадарный блок включает в себя ИМ и комплект для установки. Конструктивно ИМ выполнен в ударопрочном пылевлагозащищенном корпусе и содержит: многоцелевой радар, промышленный компьютер, видеокамеру, инфракрасные прожекторы, модуль измерения времени с установленным приемником ГЛОНАСС/GPS, систему контроля и управления модулем, аналоговые датчики измерений температуры компонентов модуля. На корпусе ИМ расположены герметичные разъемы для подключения внешних устройств и питания. В корпус встроена система климат контроля.

Фоторадарные блоки доукомплектовываются:

• - при стационарном размещении кронштейном со встроенным блоком питания;

• - при передвижном размещении треногой, ноутбуком и аккумуляторной батареей.

Для измерений скорости движения ТС на контролируемом участке дороги комплекс оснащается парой фоторадарных блоков (только при стационарном размещении), устанавливаемых на разнесенных рубежах. При этом в паре любой фоторадарный блок может быть «ведущим», а второй «ведомым», на участке контроля двухстороннего движения каждый из фоторадарных блоков может одновременно выполнять функции «ведущего» и «ведомого».

Функционально комплексы предназначены для распознавания государственных регистрационных знаков (ГРЗ) транспортных средств с целью выявления событий и фиксации нарушений правил дорожного движения, определенных в разделе «Введение» БТКП.402169.006 ТУ, включая, но не ограничиваясь следующими видами:

- превышение установленной скорости движения в зоне контроля;

- превышение установленной скорости движения на контролируемом участке (средняя скорость);

- выезд на полосу, предназначенную для встречного движения;

- выезд на трамвайные пути встречного направления;

- движение по разделительной полосе;

- движение по полосе для общественного транспорта;

- движение по обочине;

- движение по велосипедным или пешеходным дорожкам либо тротуарам;

- движение грузовых ТС далее второй полосы;

- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, включая, но не ограничиваясь следующими нарушениями:

-проезд знака СТОП без остановки,

-движение во встречном направлении по дороге с односторонним движением,

-несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых транспортных средств,

- нарушение правил применения ремней безопасности или мотошлемов;

- нарушение правил пользования внешними световыми приборами;

- нарушение требований об обязательном страховании гражданской ответственности владельцев транспортных средств;

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск транспортного средства к участию в дорожном движении;

- движение задним ходом в местах, где такие маневры запрещены;

- неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог;

- нарушение правил, установленных для движения транспортных средств в жилых зонах;

- пользование водителем во время движения транспортного средства телефоном, не оборудованным техническим устройством, позволяющим вести переговоры без использования рук.

Заводской номер наносится на корпус фоторадарного блока комплексов с помощью этикетки, выполненной типографским способом. Формат нанесения заводского номера буквенно-цифровой. Знак поверки на комплексы не наносится.

Общий вид комплексов, места пломбирования, нанесения знака утверждения типа и заводского номера представлены на рисунках 1 - 3.

Рисунок 1 - Общий вид комплексов при стационарном размещении

Рисунок 2 - Общий вид комплексов при передвижном размещении

Рисунок 3 - Места пломбирования и нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) «Лидер» комплексов содержит метрологически значимую часть libdriver-smartmicro.so. Метрологически значимая часть ПО «Лидер» обеспечивает: измерения скорости движения ТС в зоне контроля и на контролируемом участке дороги в автоматическом режиме; измерения значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC(SU); определение координат места расположения комплекса в плане. Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	libdriver- smartmicro. so
Номер версии (идентификационный номер) ПО	1.0.0.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	10d56efcf4e86562e416ba4dbd611522
Алгоритм вычисления идентификатора ПО	MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений скорости движения ТС, км/ч: - в зоне контроля - на контролируемом участке дороги	от 2 до 300 от 2 до 300
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч: - в зоне контроля - на контролируемом участке дороги	±2 ±2

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности определения текущего значения времени в национальной шкале координированного времени UTC (SU), c	±2
Пределы допускаемой абсолютной погрешности синхронизации шкал времени двух фоторадарных блоков, мс	±17
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплекса в плане в статическом режиме при геометрическом факторе PDOP не более 3,м	±10

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры зоны контроля, м: - протяженность	от 10 до 50
- ширина	от 3 до 16
Минимальная протяженность контролируемого участка дороги, м	400
Условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +50
- относительная влажность окружающего воздуха при температуре 25 °С, %, не более	98
- атмосферное давление, кПа	от 60,0 до 106,7
Степень защиты по ГОСТ 14254-2015	IP65
Диапазон напряжения питания, В: - при стационарном размещении от сети переменного тока частотой от 49 до 51 Гц	от 187 до 264
- при передвижном размещении от сети постоянного тока	от 10 до 16
Потребляемая мощность, В •А (Вт), не более	80
Габаритные размеры фоторадарного блока, мм, не более: - при стационарном размещении - длина	550
- ширина	450
- высота	250
- при передвижном размещении - длина	330
- ширина	380
- высота	230
Масса фоторадарного блока, кг, не более: - при стационарном размещении	25
- при передвижном размещении	15

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус фоторадарного блока с помощью этикетки, выполненной типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество
Комплекс фоторадарный с фотофиксацией «Лидер»	БТКП.402169.006	1 шт.
Комплект крепления: - для стационарного размещения (кронштейн с встроенным блоком питания) - для передвижного размещения (тренога)	-	1 - 2 шт.
Комплексы   фоторадарные   с   фотофиксацией «Лидер-Тандем». Руководство по эксплуатации	БТКП.402169.006. РЭ	1 экз.
Комплекс   фоторадарный   с   фотофиксацией «Лидер-Тандем». Паспорт	БТКП.402169.006 ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание комплекса» документа БТКП.402169.006. РЭ «Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

БТКП.402169.006 ТУ «Комплексы фоторадарные с фотофиксацией «Лидер-Тандем». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Безопасность информационных (ООО «БИС»)

ИНН 3663073619

Юридический адрес: 394019, г. Воронеж, ул. Краснодонская, д. 16Б

Изготовитель

Общество с ограниченной ответственностью «Безопасность информационных (ООО «БИС»)

ИНН 3663073619

Адрес: 394019, г. Воронеж, ул. Краснодонская, д. 16Б

Телефон: 8 (473) 261-91-31

Тел/факс: 8 (473) 261-91-30

E-mail: medyani@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 75633-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы фоторадарные с фотофиксацией «Лидер»

Назначение средства измерений

Комплексы фоторадарные с фотофиксацией «Лидер» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в автоматическом режиме в зоне контроля, измерений текущих значений времени, синхронизированного с национальной шкалой времени, определения координат в плане.

времени по данным, спутниковой системы

национальной шкалы координированного времени UTC (SU), по данным, полученным от встроенного в комплекс приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS.

Комплексы состоят из измерительного модуля (далее - ИМ) и комплекта для установки. Конструктивно измерительный модуль выполнен в ударопрочном, пылевлагозащищенном корпусе и содержит: многоцелевой радар, промышленный компьютер, видеокамеру, ИК прожекторы, модуль измерения времени с установленным приемником ГЛОНАСС/GPS, систему контроля и управления Комплексами. На корпусе измерительного модуля расположены герметичные разъемы для подключения внешних устройств и питания. В корпус встроена система климат контроля.

Комплексы выпускаются в двух модификациях.

«Лидер»-С - состоит из одного измерительного модуля с кронштейном со встроенным блоком питания. Данное исполнение предназначено для работы в непрерывном режиме и стационарно размещается на опорах, стойках и других элементах обустройства автомобильных дорог;

«Лидер»-П - состоит из одного измерительного модуля и комплекта дополнительного оборудования: ноутбук и тренога. Исполнение предназначено для работы в непрерывном режиме в течение ограниченного промежутка времени.

Способы установки Комплексов указаны в руководстве по эксплуатации БТКП.402169.005 РЭ.

На корпусе ИМ комплексов имеется маркировка, содержащая наименование, заводской дату изготовления комплекса и знак

предназначены для распознавания государственных регистрационных знаков (ГРЗ) транспортных средств с целью выявления событий и фиксации нарушений правил дорожного движения, определенных в разделе «Введение» БТКП.402169.005 ТУ, включая, но не ограничиваясь следующими видами:

- превышение установленной скорости движения в зоне контроля;

- выезд на полосу, предназначенную для встречного движения;

- выезд на трамвайные пути встречного направления;

- движение по разделительной полосе;

- движение по полосе для общественного транспорта;

- движение по обочине;

- движение по велосипедным или пешеходным дорожкам либо тротуарам;

- движение грузовых ТС далее второй полосы;

- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, включая, но не ограничиваясь следующими нарушениями:

-проезд знака СТОП без остановки,

- не выполнение требований, предписанных дорожными знаками «Движение по полосам», «Движение прямо», «Движение направо», «Движение налево»;

-движение во встречном направлении по дороге с односторонним движением;

-несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых транспортных средств,

- нарушение правил применения ремней безопасности или мотошлемов;

- нарушение правил пользования внешними световыми приборами;

- нарушение требований об обязательном страховании гражданской ответственности владельцев транспортных средств;

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск транспортного средства к участию в дорожном движении;

- движение задним ходом в местах, где такие маневры запрещены;

- неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог;

- нарушение правил, установленных для движения транспортных средств в жилых зонах;

- пользование водителем во время движения транспортного средства оборудованным техническим устройством, позволяющим вести переговоры без рук.

Заводской номер наносится на корпус измерительного модуля

Рисунок 1 - Общий вид комплексов в модификации «Лидер»-С с кронштейном со встроенным блоком питания

Рисунок 2 - Общий вид комплексов в модификации «Лидер»-П

Рисунок 3 - Места пломбирования и нанесения знака утверждения типа и заводского

номера

Программное обеспечение

Программным обеспечением (ПО) Комплексов является программа «Edge».

ПО «Edge» содержит метрологически значимую часть libdriver-smartmicro.so. Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение скорости движения транспортных средств и текущего времени. Влияние ПО учтено при нормировании метрологических характеристик.

В функции, выполняемые встроенным в комплекс программным обеспечением (ПО), входит:

• - измерение скорости движения ТС;

• - определение координат в плане;

• - определение значений текущего времени и времени фотофиксации ТС;

• - формирование материалов о нарушении правил дорожного движения и передача накопленной информации о правонарушениях.

Защита ПО от изменения её метрологически значимой части реализована путем установки парольного ключа.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	libdriver- smartmicro.so
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	10d56efcf4e86562e416ba4dbd611522

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений скорости движения ТС, км/ч	от 20 до 300
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч	±2
Пределы допускаемой абсолютной погрешности синхронизации времени относительно шкалы UTC (SU), с	±2
Границы допускаемой погрешности (по уровню вероятности 0,95 при геометрическом факторе PDOP < 3) определения координат в плане, м	±10

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон рабочей частоты излучения, ГГ ц	от 24,05 до 24,25
Диапазон зоны контроля, м
- длина	от 10 до 50
- ширина	от 3 до 16
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50
- относительная влажность при температуре 35 °С, %, не более	95
- атмосферное давление, кПа	от 60 до 106,7
Степень защиты по ГОСТ 14254-2015	IP65
Диапазон напряжения питания: - модификация «Лидер»-С от сети переменного тока, В	от 187 до 264
- модификация «Лидер»-П от сети постоянного тока, В	от 10 до 16
Потребляемая мощность, Вт, не более	80
Габаритные размеры измерительного модуля, мм, не более: модификация «Лидер»-С с кронштейном со встроенным блоком питания
- длина	250
- ширина	450
- высота	550
модификация «Лидер»-П
- длина	230
- ширина	380
- высота	330
Масса измерительного модуля, кг, не более - модификация «Лидер»-С с кронштейном со встроенным блоком	25
питания	15
- модификация «Лидер»-П

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус измерительного модуля комплексов с помощью этикетки, выполненной типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество
Комплекс фоторадарный с фотофиксацией «Лидер» в модификациях:	БТКП.402169.005
- Комплекс фоторадарный с фотофиксацией «Лидер», модификация «Лидер»-С в составе: - измерительный модуль, - кронштейн со встроенным блоком питания		1 шт.
- Комплекс фоторадарный с фотофиксацией «Лидер», модификация «Лидер»-П в составе: - измерительный модуль, - комплект дополнительного оборудования (ноутбук, тренога)		1 шт.
Комплексы   фоторадарные   с   фотофиксацией «Лидер». Руководство по эксплуатации	БТКП.402169.005 РЭ	1 экз.
Комплекс фоторадарный с фотофиксацией «Лидер». Паспорт	БТКП.402169.005 ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание комплекса» документа БТКП.402169.005 РЭ «Комплексы фоторадарные с фотофиксацией «Лидер». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

БТКП.402169.005 ТУ «Комплексы фоторадарные с фотофиксацией «Лидер». Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Безопасность информационных систем» (ООО «БИС»)

ИНН 3663073619

Юридический адрес: 394019, г. Воронеж, ул. Краснодонская, д. 16Б

Телефон: 8 (473) 261-91-31

Тел/факс: 8 (473) 261-91-30

E-mail: medyani@mail.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 74119-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «Синтез-П»

Назначение средства измерений

Комплексы аппаратно-программные «Синтез-П» (далее - комплексы) предназначены для измерений текущего времени, синхронизированного с национальной шкалой времени UTC(SU).

Описание средства измерений

Принцип действия комплексов основан на автоматической синхронизации национальной шкалой времени UTC(SU) и записи текущего момента времени сохраняемые фото-видеокадры.

Комплексы состоят из вычислительного блока с GPS/ГЛОНАСС приемником фоторадарного блока. Фоторадарный блок состоит из IP-камеры и модуля ИК-подсветки.

Синхронизация системного времени компьютера и используемого ПО для формирования отметок времени и контроля временных интервалов осуществляется при помощи приемника GPS/ГЛОНАСС. Источником данных комплексов являются видеокамеры. Видеокамеры работают постоянно с максимальным разрешением в режиме видеозахвата.

Функционально комплексы предназначены для распознавания государственных регистрационных знаков (ГРЗ) транспортных средств с целью выявления следующих событий: фиксация следующих видов событий и нарушений: проезд под запрещающий знак; движение транспортных средств по полосе для маршрутных транспортных средств или остановка на указанной полосе; нарушение способа постановки транспортного средства на стоянку; выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой); поворот, или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги; выезд в нарушение ПДД на обочину, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути; выезд в нарушение ПДД на полосу, предназначенную для встречного движения; движение ТС во встречном направлении по дороге с односторонним движением; выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора; остановка (стоянка) или выезд на встречную полосу на железнодорожном переезде.

Заводской номер наносится на корпус вычислительного блока типографским способом в виде наклейки. Формат нанесения заводского номера цифровой. Знак поверки на комплексы не наносится.

Общий вид вычислительного блока, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа и заводского номера представлены на рисунке 1.

Рисунок 1 - Общий вид вычислительного блока, схема пломбировки от несанкционированного доступа, обозначение места нанесения заводского номера и знака утверждения типа

Общий вид фоторадарного блока представлен на рисунке 2.

Рисунок 2 - Общий вид фоторадарного блока

Программное обеспечение

Метрологическая значимая часть программного обеспечения (ПО) комплексов представляет собой специальный модуль, установленный в вычислительном блоке комплексов. Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационное данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Time stamp
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплекса с национальной шкалой времени UTC (SU), с	±2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры вычислительного блока, мм, не более:
- высота	600
- ширина	600
- длина	300
Масса вычислительного блока, кг, не более	40
Габаритные размеры вычислительного блока, мм, не более:
- высота	280
- ширина	360
- длина	495
Масса фоторадарного блока, кг, не более	10
Степень защиты оболочки по ГОСТ 14254-2015	IP 65
Температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество
Комплекс аппаратно-программный -вычислительный блок - фоторадарный модуль в составе: IP-камера модуль ИК-подсветки	«Синтез-П»	1 шт. 1 шт. 1 шт. (по заказу)
ПО Time stamp		1 шт.

Наименование	Обозначение	Количество
Комплект кабелей с разъемами		1 к-т
Руководство по эксплуатации	ВСЛК.031111.002-РЭ	1 экз.
Паспорт	ВСЛК.031111.002-ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» документа ВСЛК.031111.002-РЭ «Комплексы аппаратно-программные «Синтез-П». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ТУ 279070000-006-97296378-2018 «Комплекс аппаратно-программный «Синтез-П». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «ВойсЛинк» (ООО «ВойсЛинк») ИНН 7715617958

Адрес: 127322, г. Москва, ул. Милашенкова, д. 4а, к. 1, эт. 2, помещ. 1, ком. 14 Телефон: +7 (495) 107-99-07

Web-сайт: www.voice-link.ru

E-mail: info@voice-link.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» июня 2024 г. № 1492

Регистрационный № 63491-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ООО «Региональный вычислительный центр»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ООО «Региональный вычислительный центр» (далее -АИИС КУЭ) предназначена для измерения активной и реактивной электрической энергии и мощности, потребленной отдельными технологическими объектами ООО «Региональный вычислительный центр», сбора, обработки, хранения и отображения полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ решает следующие задачи:

• - автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут (30-минутные приращения электроэнергии) и нарастающим итогом на начало расчетного периода (далее - результаты измерений), используемое для формирования данных коммерческого учета;

• - формирование данных о состоянии средств измерений;

• - периодический (1 раз в 30 минут, сутки) и/или по запросу автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений;

• - хранение результатов измерений и данных о состоянии средств измерений в стандартной базе данных в течение не менее 3,5 лет;

• - обеспечение ежесуточного резервирования базы данных на внешних носителях информации;

• - разграничение доступа к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей с базами данных;

• - обработку, формирование и передачу результатов измерений и данных о состоянии средств измерений в XML-формате по электронной почте организациям-участникам оптового рынка электрической энергии с электронной подписью;

• - передача результатов измерений, данных о состоянии средств измерений в различных форматах организациям-участникам оптового и розничного рынков электрической энергии;

• - обеспечение по запросу дистанционного доступа к результатам измерений, данным о состоянии средств измерений на всех уровнях АИИС КУЭ;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка пломб, паролей и т.п.);

• - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройку параметров АИИС КУЭ;

• - ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1-й уровень - уровень измерительно-информационных комплексов (ИИК), включающий:

• - измерительные трансформаторы тока (ТТ);

• - измерительные трансформаторы напряжения (ТН);

• - вторичные измерительные цепи;

• - счетчики электрической энергии;

• - технические средства приема-передачи данных и каналы связи (каналообразующая аппаратура).

2-й уровень - уровень информационно-вычислительного комплекса (ИВК), включающий:

• - сервер баз данных АИИС КУЭ ООО «Региональный вычислительный центр»;

• - технические средства приема-передачи данных и каналы связи (каналообразующая аппаратура);

• - устройство синхронизации системного времени (УССВ-2);

• - программное обеспечение ПО «АльфаЦентр».

На уровне ИИК первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы счетчиков электрической энергии.

Счетчики производят измерения действующих (среднеквадратических) значений напряжения (U) и тока (I) и рассчитывает полную мощность S = U-I.

Измерения активной мощности (Р) счетчиками выполняется путём перемножения мгновенных значений сигналов напряжения (u) и тока (i) и интегрирования полученных значений мгновенной мощности (р) по периоду основной частоты сигналов.

Реактивная мощность (Q) рассчитывается в счетчике по алгоритму Q = (S² - P²)^0,5.

Средние значения активной и реактивной мощностей рассчитываются путем интегрирования текущих значений P и Q на 30-минутных интервалах времени.

Сервер баз данных уровня ИВК осуществляет сбор и обработку результатов измерений, в том числе расчет активной и реактивной электрической энергии и мощности с учетом коэффициентов трансформации, данных о состоянии средств измерений, хранение полученной информации, отображение накопленной информации, оформление справочных и отчетных документов.

Передача результатов измерений и данных о состоянии средств измерений в XML-формате организациям-участникам оптового рынка электрической энергии произ водится по электронной почте с электронной подписью по выделенным каналам связи через интернет-провайдера.

Сервер баз данных уровня ИВК по запросу обеспечивает возможность дистанционного доступа организациям-участникам оптового рынка электрической энергии к компонентам АИИС КУЭ.

Для обеспечение единого времени на средствах измерений, влияющих на процесс измерения количества электрической энергии и мощности (счетчики электрической энергии уровня ИИК, сервер БД уровня ИВК), предусмотрена система обеспечения единого времени (СОЕВ).

СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда), привязанное к национальной шкале координированного времени UTC(SU), на всех компонентах и уровнях системы.

Базовым устройством СОЕВ является устройство синхронизации времени типа УССВ-2, синхронизирующее собственную шкалу времени с шкалой времени UTC(SU) по сигналам глобальной навигационной спутниковой системы ГЛОНАСС.

УССВ-2 ежесекундно посылает метку точного времени на сервер БД уровня ИВК и при расхождении времени более чем на 1 с программное обеспечение УССВ-2 производит синхронизацию часов сервера БД;

Сервер БД уровня ИВК каждые 30 минут опрашивает счетчики электрической энергии уровня ИИК, при расхождении времени счетчиков и сервера БД более чем на 1 с происходит коррекция часов счетчиков;

Журналы событий счетчиков электрической энергии и сервера БД отражают время (дата, часы, минуты) коррекции часов счетчиков и сервера БД в момент непосредственно предшествующий корректировке.

Нанесение знака поверки и заводского номера на средство измерений не предусмотрено. Заводской номер 001 указывается в паспорте-формуляре на АИИС КУЭ. Сведения о формах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в паспорте-формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР».

Идентификационные данные ПО «АльфаЦЕНТР» приведены в таблице 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «Альфа	ЦЕНТР»
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО «АльфаЦЕНТР»	amrserver.exe amrc.exe cdbora2.dll encryptdll.dll ac metrology.dU
Номер версии (идентификационный номер) ПО «АльфаЦЕНТР»	4.13.0.0 и выше 4.13.14.0 и выше 4.13.0.0 и выше 2.0.0.0 и выше 12.1.0.0
Цифровой идентификатор ac metrology.dU	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав измерительных каналов и их основные метрологические и технические характеристики приведены в табл.2, 3, 4.

Таблица 2 - Состав измерительных каналов (ИК) АИИС КУЭ

№ ИК	Наименование объекта	Состав измерительного канала
		Трансформатор тока	Трансформатор напряжения	Счетчик	Уровень ИВК
1	2	3	4	5	6
1	РП-1 10 кВ, РУ-10 кВ, I с.ш. 10 кВ, яч. №7	ТОЛ-10-1-7 400/5 0,5S Рег.№ 47959-11	НАМИТ-10-2 УХЛ2 10000/^3/100/^3 0,5 Рег.№ 16687-07	A1805RALQ-P4GB1-DW-4 Uhom =100 В 1ном(1макс)=5(10)А класс точности: по активной энергии - 0,5S по реактивной энергии - 1,0 Рег.№ 31857-11
2	РП-1 10 кВ, РУ-10 кВ, 11 с.ш. 10 кВ, яч. №6	ТОЛ-10-1-7 400/5 0,5S Рег.№ 47959-11	НАМИТ-10-2 УХЛ2 10000/^3/100/^3 0,5 Рег.№ 16687-07	A1805RALQ-P4GB1-DW-4 Uhom =100 В 1ном(1макс)=5(10)А класс точности: по активной энергии - 0,5S по реактивной энергии - 1,0 Рег.№ 31857-11	Сервер БД; каналообра-
3	РП-2 10 кВ, РУ-10 кВ, I с.ш. 10 кВ, яч. №4	ТОЛ-10-1-8 300/5 0,5S Рег.№ 47959-11	ЗНОЛ.06-10У3 10000/^3/100/^3 0,5 Рег.№ 46738-11	A1805RALQ-P4GB1-DW-4 Uhom =100 В 1ном(1макс)=5(10)А класс точности: по активной энергии - 0,5S по реактивной энергии - 1,0 Рег.№ 31857-11	зующая аппаратура; УССВ-2, Рег.№ 54074-13, ПО «Альфа- ЦЕнТР»
4	РП-2 10 кВ, РУ-10 кВ, 11 с.ш. 10 кВ, яч. №9	ТОЛ-10-1-8 300/5 0,5S Рег.№ 47959-11	ЗНОЛ.06-10У3 10000/^3/100/^3 0,5 Рег.№ 46738-11	A1805RALQ-P4GB1-DW-4 Uhom =100 В 1ном(1макс)=5(10)А класс точности: по активной энергии - 0,5S по реактивной энергии - 1,0 Рег.№ 31857-11

Примечание: допускается замена измерительных трансформаторов, УССВ-2, счетчиков электрической энергии на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2. Замена оформляется актом. Акт хранится совместно с настоящим описанием типа АИИС КУЭ, как его неотъемлемая часть.

Основные метрологические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные метрологические характеристики ИК

№ ИК	Значение cos9	0,021ном < I < 0,051ном	0,051ном < I < 0,21ном	0,21ном < I < 11ном	11ном < I < 1,2 1ном
Активная энергия
1 - 4	1,0	±2,3	±1,7	±1,6	±1,6
1 - 4	0,8	±3,0	±2,3	±1,8	±1,8
1 - 4	0,5	±5,1	±3,4	±2,6	±2,6
Реактивная энергия
1 - 4	0,8	±5,2	±4,2	±3,7	±3,7
1 - 4	0,5	±4,0	±3,4	±3,3	±3,3
П р и м е ч а н и я 1 В качестве характеристик погрешности указаны пределы относительной погрешности измерений (приписанные характеристики погрешности) для рабочих условий эксплуатации АИИС КУЭ ООО «Региональный вычислительный центр» при доверительной вероятности, равной 0,95. 2 Пределы допускаемой абсолютной погрешности часов всех компонентов системы относительно национальной шкалы координированного времени UTC(SU) ±5 с.

Таблица 4 - Основные технические

АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	4
Нормальные условия: параметры сети:
- напряжение, % от Uном	от 98 до 102
- ток, % от Iном	от 2 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,87
температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 2 до 120
- коэффициент мощности	от 0,5 инд. до 0,8 емк.
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от +10 до +30
температура окружающей среды в месте расположения счетчиков, °С	от +10 до +30
температура окружающей среды в месте расположения УССВ, °С	от +18 до +22
Надежность применяемых в АИИС КУЭ компонентов: среднее время наработки на отказ, ч, не менее
- счетчики	120000
- УССВ-2	74500
- преобразователь интерфейсов MOXA Nport 5150A	2231530
- сервер БД	100000
- трансформатор тока ТОЛ-10-1-7, ТОЛ-10-1-8	4000000
- трансформатор напряжения НАМИТ-10-2 УХЛ2	400000
- трансформатор напряжения ЗНОЛ.06-10У3	4000000
Глубина хранения информации: счетчики: - тридцатиминутный профиль нагрузки в двух направлениях,
сутки, не менее	35
- при отключении питания, лет, не менее	30
сервер БД:
- хранение результатов измерений и данных о состоянии средств	за весь срок эксплуата-
измерений	ции системы

Надежность системных решений:

Регистрация в журналах событий компонентов системы времени и даты: а) счетчиками электрической энергии:

-попыток несанкционированного доступа;

-связи со счетчиком, приведших к каким-либо изменениям данных; -коррекции текущих значений времени и даты;

-отсутствие напряжения при наличии тока в измерительных цепях; -перерывов питания;

-самодиагностики (с записью результатов).

Защищённость применяемых компонентов:

а) механическая защита от несанкционированного доступа и пломбирование: -счетчиков электрической энергии;

-клемм вторичных обмоток трансформаторов тока, напряжения;

-промежуточных клеммников вторичных цепей тока и напряжения; -испытательных клеммных коробок;

б) защита информации на программном уровне:

-установка паролей на счетчиках электрической энергии;

-установка пароля на сервер БД;

-возможность использования цифровой подписи при передаче данных.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ООО «Региональный вычислительный центр».

Комплектность средства измерений

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество шт./экз.
1	2	3
Трансформатор тока	ТОЛ-10-1-7	6
Трансформатор тока	ТОЛ-10-1-8	6
Трансформатор напряжения	НАМИТ-10-2 УХЛ2	2
Трансформатор напряжения	ЗНОЛ.06-10У3	6
Счетчики электрической энергии трехфазные многофункциональные	A1805RALQ-P4GB1-DW-4	4
Сервер БД		1
Преобразователя интерфейса	Моха NPort 5150A	2
Устройство синхронизации времени	УССВ-2	1
Программное обеспечение	«АльфаЦЕНТР»	1
Методика измерений	58317473.422231.1506-04.МИ	1
Паспорт-формуляр	58317473.422231.1506-04.ПС	1
П р и м е ч а н и е - В комплект поставки входит также техническая документация на комплектующие средства измерений.

Сведения о методиках (методах) измерений

Измерения производятся в соответствии с документом 58317473.422231.1506-04.МИ «Методика измерений активной и реактивной электрической энергии и мощности при помощи системы автоматизированной информационно-измерительной коммерческого учета электрической энергии и мощности ООО «Региональный вычислительный центр». Свидетельство об аттестации № 01.00292.432.00371-2015 от 06.08.2015.

Нормативные документы, устанавливающие требования средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Изготовитель

Общество с ограниченной ответственностью «Оператор коммерческого учета» (ООО «ОКУ»)

ИНН 7806123441

Адрес: 190031, г. Санкт-Петербург, наб. реки Фонтанки, д. 113, лит. А Тел. (812) 740-63-33.

Факс (812) 740-63-30.

E-mail:office@oku.com.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия» (ФБУ «Тест-С.-Петербург») Адрес: 190020, г. Санкт-Петербург, ул. Курляндская, д. 1, лит. А

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

¹

В исполнениях модификации ИВГ-1 Н: ДГ - обозначение давления анализируемого газа (возможные обозначения: Д1 - не более 2533 кПа, Д2 - не более 16212 кПа, Д3 - не более 40530 кПа); ПС - наличие подогрева сенсора влажности; В - взрывозащищенное исполнение; И - исполнение с дисплеем; Р - тип присоединительной резьбы (М18х1,0; М20х1,5; М22х1,5; 5/8 UNF; 3/4 UNF; 1/2 G).

²

В исполнениях модификации ИВГ-1/Х: Х - количество каналов измерений (от 1 до 16), Y - количество релейных каналов управления; Z - количество аналоговых выходов;

^Щ - стационарное щитовое исполнение в корпусе с одним светодиодным индикатором; Щ2 -стационарное щитовое исполнение в корпусе с двумя светодиодными индикаторами; С -стационарное настольное исполнение; Т - стационарное настольное исполнение с сенсорным TFT-дисплеем; Д - исполнение с возможностью крепления на DIN-рейку.

³

В исполнениях измерительного преобразователя ИПВТ-08: ДГ - давление анализируемого газа (возможные обозначения: Д1 - не более 2533 кПа, Д2 - не более 16212 кПа, Д3 - не более 40530 кПа); ПС - наличие подогрева сенсора влажности; В -взрывозащищенное исполнение; Р - тип присоединительной резьбы (М18х1,0; М20х1,5; М22х1,5; 5/8 UNF; 3/4 UNF; 1/2 G).

Модификация ИВГ-1 Н(-В) представляет собой переносной измеритель, выполняющий встроенные функции измерений и отображения (для исполнений ИВГ-1 Н(-В)-И) температуры точки росы, передачи данных в аналоговом виде и цифровом, по интерфейсу связи RS-232 либо RS-485. Питание осуществляется от внешнего источника постоянного тока.

Модификация ИВГ-1 К-П представляет собой переносной измеритель с дисплеем, выполняющий встроенные функции отображения измеряемой температуры точки росы, установки и отображения пороговых значений температуры точки росы, настройки режимов работы, звуковой сигнализации при выходе за пределы пороговых значений и при ошибках работы; передачи данных по цифровому интерфейсу связи RS-232 или USB; пересчета единиц влажности; регистрации параметров измерений. Измерительные преобразователи, входящие в комплект с измерителями модификации ИВГ-1 К-П, являются взаимозаменяемыми.

⁴

Исполнения ИВГ-1 /Х-T-YP-ZA и ИВГ-1 /Х-В-T-YP-ZA имеют диапазон температуры окружающей среды от -20 °С до +50 ^оС

---
