О переоформлении свидетельства об утверждении типа средства измерений № 46298 «Счетчики газа объемные диафрагменные BK-GT с механической температурной компенсацией» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ЭЛЬСТЕР Газэлектроника» от 13 января 2020 г. № 15 и№ 15/1, приказываю:

• 1. Внести изменения в описание типа на счетчики газа объемные диафрагменные BK-GT с механической температурной компенсацией, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 49706-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документам ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки» и ЭРГП.407269.000И1 «ГСИ. Счетчики газа объемные диафрагменные BK-G и BK-GT. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 9 декабря 2019 г., и распространить действие документов на счетчики газа объемные диафрагменные BK-GT с механической температурной компенсацией, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 46298 «Счетчики газа объемные диафрагменные BK-GT с механической температурной компенсацией», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 49706-12, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и ______________ метрологии.

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан; Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа объемные диафрагменные ВК-GT с механической температурной компенсацией (далее - счетчики) предназначены для измерений объема, приведенного к температуре 20 °С, природного, нефтяного и других сухих неагрессивных газов, а также газовой фазы сжиженных углеводородных газов (далее - газы).

Принцип действия счетчика основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих измерительные камеры. Измерительный механизм имеет две камеры со встроенными мембранами. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально числу перемещений мембраны и протекающему объему газа. Вращение вала приводит в движение счетный механизм, вызывая приращение показаний восьмиразрядного механического отсчетного устройства.

Счетчик состоит из корпуса, отсчетного механизма, измерительного механизма, оснащенного измерительными камерами со встроенными мембранами и механическим температурным компенсатором. Механический температурный компенсатор предназначен для приведения объема газа к температуре плюс 20 °С и выполнен в виде спиральной биметаллической пружины.

Счетчики выпускается с левым и правым направлениями потока газа.

Счетчики выпускаются следующих типоразмеров: G1,6T,  G2,5T, G4T, G6T

в зависимости от диапазона измерений объемного расхода газа.

К счетчику может быть подключен низкочастотный датчик импульсов IN-Z6__ для дистанционной передачи информации.

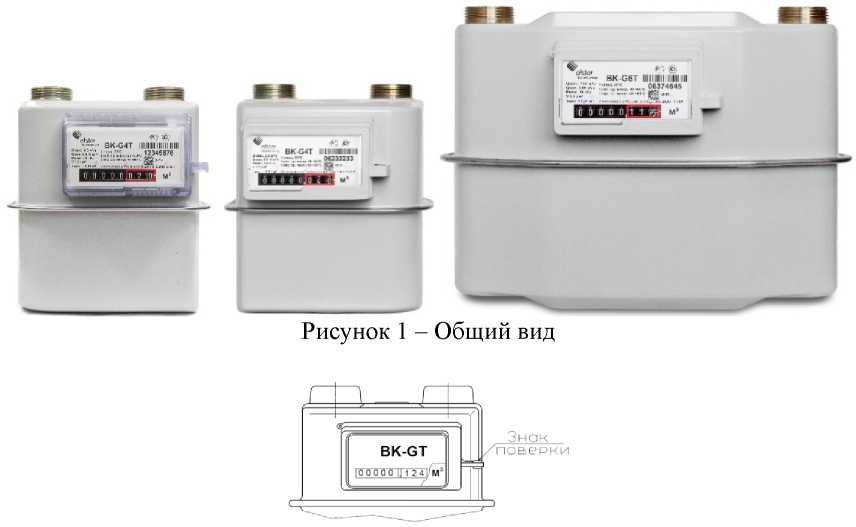

Общий вид счетчика представлен на рисунке 1. Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки

Программное обеспечение отсутствует.

Метрологические и технические характеристики

наносится на циферблат отсчетного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерения

Таблица 3 - Комплектность

осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки» или по документу ЭРГП.407269.000И1 «ГСИ. Счетчики газа объемные диафрагменные ВК-G и ВК-GT. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 09 декабря 2015 г.

- рабочий эталон объемного расхода газа 1 -го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 г. № 2825 с пределами допускаемой погрешности не более ±0,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Росстандарта от 29 декабря 2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

ЭРГП.407269.100 ТУ Счетчики газа объемные диафрагменные ВК-GT с механической температурной компенсацией. Технические условия
