МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 декабря 2016 г.

Москва

О внесении изменений в описание типа на трансформаторы тока ТШ-ЭК-0,66

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО«Электрощит-К°» от9октября2016 г.№ 16-2162 приказываю:

• 1. Внести изменения в описание типа на трансформаторы тока ТШ-ЭК-0,66, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59785-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.



Приложение

к приказу Федерального агентства

по техническому регулированию

и метрологии

Изменения в описание типа на трансформаторы тока ТШ-ЭК-0,66

Трансформаторы тока ТШ-ЭК-0,66 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов.

При протекании по шине, выполняющей функцию первичной обмотки, переменного тока, во вторичной обмотке индуктируется ток, пропорциональный первичному току и сдвинутый относительно него по фазе на угол, близкий к нулю.

Трансформаторы по конструктивному исполнению являются шинными, с вторичными обмотками для измерения и защиты, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков вторичной обмотки переключением на соответствующие ответвления. Первичной обмоткой служит токоведущий кабель или токоведущая шина. Высоковольтная изоляция обеспечивается за счет собственной изоляции кабеля и воздушного зазора.

Рабочее положение трансформатора в пространстве - любое.

Трансформаторы тока изготавливаются в различных конструктивных исполнениях.

Трансформаторы могут изготавливаться как с гибкими выводами так и с монтажными втулками крепления вторичных цепей.

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Место нанесения паспортной таблички, поверительного клейма и знака утверждения типа приведены на рисунке 2.

Расшифровка условного обозначения трансформаторов приведена на рисунке 3.

Рисунок 1 - Фотографии внешнего вида трансформаторов тока

Место нанесения подерительного клейма

Место нанесения знака

КГ.             201 Г

VI 142 2И1 2И2 ЗИ1 ЗИ2 4И1 W2 ф ф © ффффф

Место нанесения

Место нанесения знака

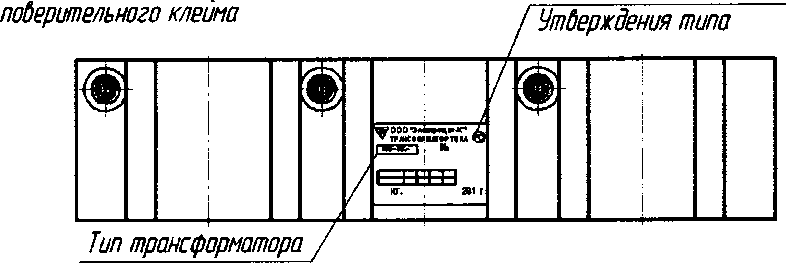

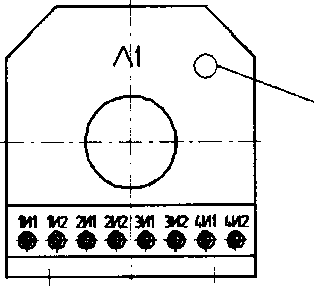

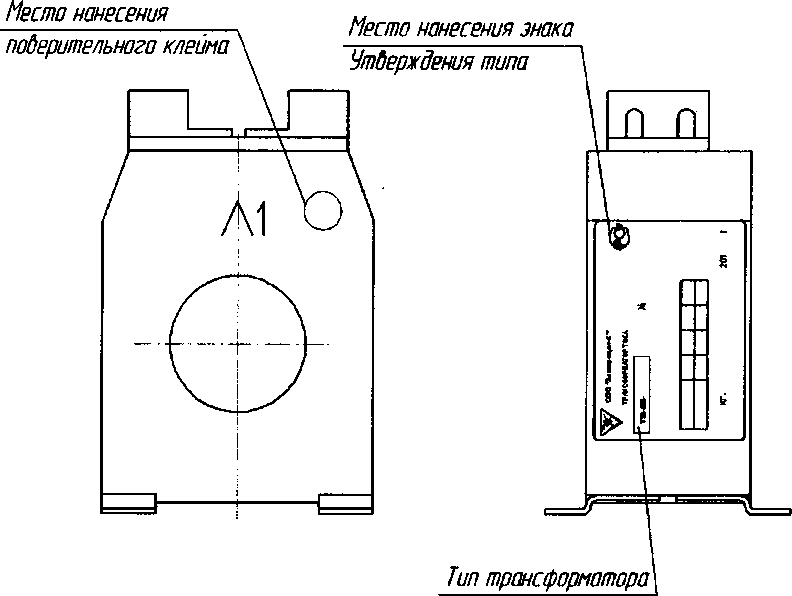

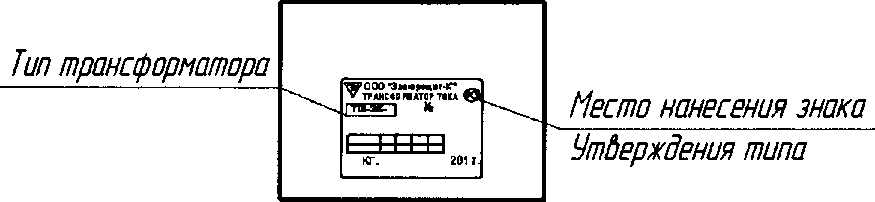

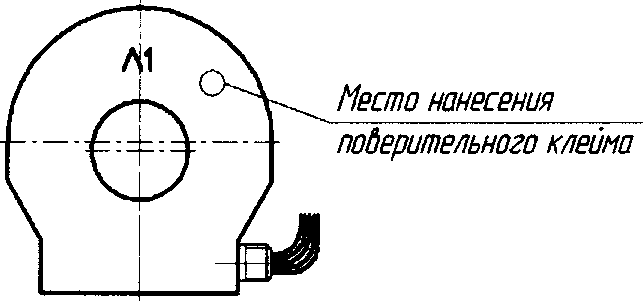

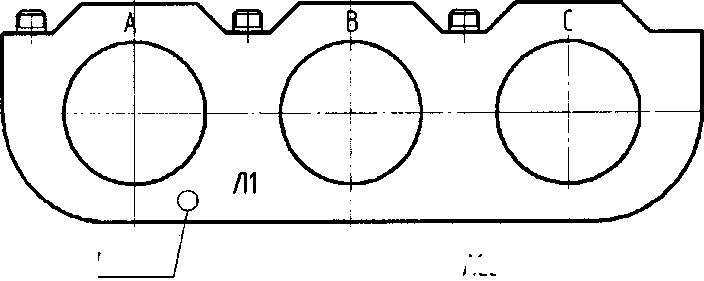

Рисунок 2 - Место нанесения паспортной таблички, поверительного клейма и знака утверждения типа

Категория размещения по

ГОСТ 15150-69

Климатическое исполнение по ГОСТ 15150-69

Номинальный вторичный ток, А (при наличии нескольких вторичных токов указываются все через тире)

Номинальный первичный ток, А (при наличии нескольких первичных токов указываются все через тире, при наличии отпайки или переключения указывается в скобках)

Номинальная вторичная нагрузка, В -А

Классы точности

Длина трансформатора

Вариант конструктивного исполнения

Номинальное напряжение, кВ

Производитель

Трансформатор тока шинный

Рисунок 3 - Расшифровка условного обозначения трансформаторов тока

отсутствует

Основные метрологические и технические характеристики трансформаторов тока ТШ-ЭК-0,66 представлены в таблице 1.

Таблица 1 - Метрологические и технические характеристики

наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на паспортную табличку трансформатора.

Комплектность средства измерений

Таблица 2 - Комплект поставки

осуществляется по документу ЭК. 1.765.000 ПМ5 «Методика поверки трансформаторов тока ТШ-ЭК-0,66», утвержденным ГЦИ СИ «РОСИСПЫТАНИЯ» в ноябре 2014 г.

Основные средства поверки:

• - Трансформаторы тока измерительные лабораторные ТТИ-5000.5 (per. № 27007-04);

• - Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (per. № 19457-00);

• - Приборы сравнения КНТ-05 (per. № 37854-08);

• - Приборы сравнения КНТ-03 (per. № 24719-03);

• - Приборы сравнения КТ-01 (per. № 18287-99);

• - Магазины сопротивления Р5018 (per. № 3901-73);

• - Магазины нагрузок МР 3027 (per. № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и (или) на трансформатор тока.

приведены в экплутационном документе

ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия

ТУ 3414-016-52889537-13 Трансформаторы тока ТШ-ЭК-0,66. Технические условия.

ООО «Электрощит-К°»

ИНН 4001005954

Адрес: 249210, Калужская обл., п. Бабынино, ул. Советская, 24.

Тел. (48448) 2-17-51, тел/факс (48448) 2-24-58.

E-mail: eik_0.5@mail.ru

Сайт: www.kztt.ru

ГЦИ СИ «РОСИСПЫТАНИЯ» Адрес: 119361, г.Москва, ул.Озерная, д.46

Аттестат аккредитации № 30123-10 от 12.02.2010 г.

в части внесения изменений, не влияющих на метрологические характеристики:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел: (495) 544-00-00
