МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 мая 2019 г.                                              №  1205

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58855 «Трансформаторы тока ТВ-110*» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО ВО «Электроаппарат» от 30 апреля 2019 г. б/н приказываю:

• 1. Внести изменения в описание типа на трансформаторы тока ТВ-110*, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60746-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 58855 «Трансформаторы тока ТВ-110*», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60746-15, в связи с изменением организационной-правовой формы изготовителя с ОАО ВО «Электроаппарат», г. Санкт-Петербург на АО ВО «Электроаппарат», г. Санкт-Петербург.

• 3. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

г                             \

Подлинник Электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЕЯ /Ц НИЯ О СЕ Р Т ИФИКА ГЕ ЭП

Сертификат: 00E1036EE32711E88OE9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «30» мая 2019 г. № 1205

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ-110*

Трансформаторы тока ТВ-110* (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 110 кВ частоты 50 Гц.

По принципу действия трансформаторы являются приборами электромагнитного типа.

Трансформаторы тока ТВ-110* встроенные, состоящие из одной вторичной обмотки. Магнитопровод трансформаторов тока заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов тока служит токопровод ввода выключателя или комплектного распределительного устройства, изолированный на номинальное напряжение 110 кВ относительно трансформаторов тока.

Трансформаторы тока устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.

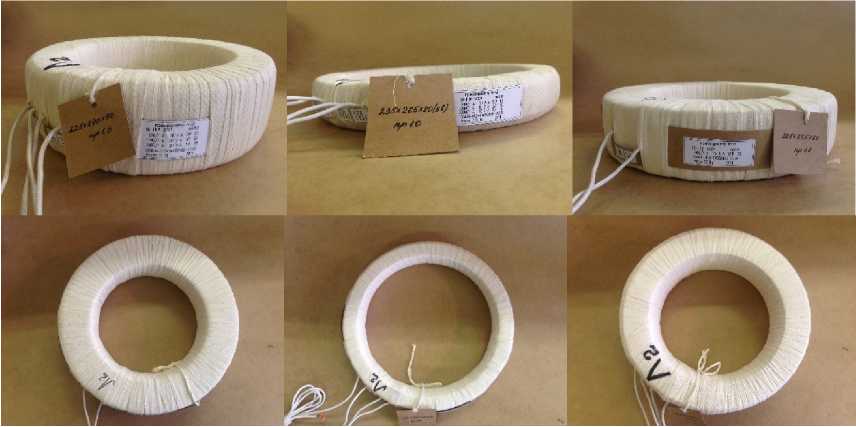

Общий вид трансформаторов тока ТВ-110* представлен на рисунке 1.

Рисунок 1 - Общий вид трансформаторов тока ТВ-110*

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

информационном фонде 3901-73).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в паспорт и (или) свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.550-86. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

ГОСТ 7746-2015.Трансформаторы тока. Общие технические условия

ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки

ТУ 3414-013-04682485-2000. Трансформаторы тока ТВ-35, ТВ-110*, ТВ-220* и ТВ-330. Технические условия

Акционерное общество высоковольтного оборудования «Электроаппарат»

(АО ВО «Электроаппарат»)

ИНН 7801032688

Адрес: 199106, г. Санкт-Петербург, 24 линия В.О., д. 3-7, литер И, офис 1.

Телефон: (812) 677-83-83

Факс: (812) 677-83-84

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Телефон: (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
