МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

29 апреля 2019 г.                                             №    1034

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 54041/1 «Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО НПО «Турбулентность-ДОН» от 26 марта 2019 г. № НП00-001284 и № НП00-001287 приказываю:

• 1. Внести изменения в описание типа на расходомеры - счетчики газа ультразвуковые Turbo Flow UFG, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56432-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 208-055-2017 с изменением № 1 «Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 марта 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 54041/1 «Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56432-14, в связи с внесением изменений в методику поверки и изменением юридического адреса предприятия-изготовителя.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

г                                            s

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВ£“/П НИЯ О С: Р7ИФИКА1Е ЭП

Сертификат. 00E1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «29» апреля 2019 г. № 1034

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры - счетчики газа ультразвуковые Turbo Flow UF G

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG (далее - расходомеры) предназначены для измерений объемного расхода и объема газа при рабочих условиях и вычислений объемного расхода и объема газа, приведенного к стандартным условиям, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного.

Принцип работы расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода газа.

Расходомеры состоят из:

• - преобразователя расхода ультразвукового (далее - УПР), выполненного в виде корпуса круглого или прямоугольного сечения с установленными ультразвуковыми приемопередатчиками;

• - преобразователя температуры;

• - преобразователя давления;

• - электронного блока (далее - ЭБ), который осуществляет прием - передачу сигналов от ультразвуковых приемо-передатчиков, преобразователей давления и температуры, их преобразование, обработку и вычисление расхода газа с последующим формированием цифрового выходного сигнала. ЭБ устанавливается на корпусе УПР или может быть вынесен отдельно от корпуса расходомера;

• - вычислителя расхода (далее - ВР) или корректора объема газа Суперфлоу-23 (ГР № 61729-15), которые обрабатывают входные сигналы по каналам расхода, давления и темп е-ратуры и вычисляют объем, объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа по стандартизованным алгоритмам с учетом введенных физико-химических и теплофизических параметров измеряемой среды. ВР может быть встроен в ЭБ или вынесен в расходомерный шкаф (далее - РШ);

Для возможности дистанционного считывания информации расходомер может быть укомплектован выносным терминалом (далее - ВТ или ВТ(М), либо РШ с промышленным компьютером (далее - ПК).

Расходомеры выпускаются в модификациях Turbo Flow UFG-Н и Turbo Flow UFG-F, которые отличаются конструкцией УПР, вариантами размещения ультразвуковых приемопередатчиков на измерительном трубопроводе и диапазоном измерений объемного расхода газа. В модификации Turbo Flow UFG-Н в корпус расходомера может быть установлено до двух пар ультразвуковых приемопередатчиков, в модификации Turbo Flow UFG-F до восьми пар ультразвуковых приемопередатчиков на один ЭБ.

Расходомеры имеют варианты исполнения А, Б, В, Г, Д, которые отличаются значениями допускаемой относительной погрешности, количеством пар приемопередатчиков и вар иантом размещения на измерительном трубопроводе.

В расходомерах предусмотрены: возможность замены попарно согласованных ультразвуковых приемопередатчиков, под давлением, в рабочем режиме без вывода его из эксплуатации, автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин, дублирование преобразователей расхода, вычислителя расхода, давления, темп е-ратуры, а также возможность измерения расхода газа в прямом и в обратном направлении (реверсивный режим).

В зависимости от диапазона температуры окружающей и измеряемой среды расходомеры имеют исполнения М и Х.

В зависимости от состава расходомеры имеют исполнения, основные отличия которых приведены в таблице 1.

Таблица 1 - Исполнения расходомеров в зависимости от состава и выполняемых функций

Примечание: «+» - входит в состав расходомера, «-» - не входит в состав расходомера Для модификации UFG-H применяются только исполнения С0; С1Т; С1ТР.

Расходомеры обеспечивают выполнение следующих функций:

- измерение объемного расхода в рабочих условиях и вычисление объема, объемного расхода и объема газа, приведенного к стандартным условиям, а также вычисление массового расхода и массы газов;

• - архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления, архивов событий и параметров функционирования;

• - введение и регистрацию значений условно-постоянных величин;

• - защиту от несанкционированного доступа к параметризации и архивам;

• - передачу измеренных данных, параметров настройки и архивной информации;

• - разделение и ограничение напряжения и тока в искробезопасных цепях.

Расходомеры обеспечивают индикацию следующих параметров:

• - коэффициента сжимаемости;

• - текущего значения объемного расхода газа;

• - текущего значения объемного расхода газа, приведенного к стандартным условиям**;

• - текущего значения температуры измеряемой среды*;

• - текущего значения давления измеряемой среды**;

• - текущего значения скорости потока измеряемой среды;

• - текущего значения скорости звука;

• - текущего значения накопленного объема газа, приведенного к стандартным условиям**;

• - текущего значения массового расхода газа**;

• - текущего значения плотности газа;

• - текущего значения плотности газа при стандартных условиях;

• - текущих параметров даты и времени;

• - суммарного объема, массы и объема газа, приведенного к стандартным условиям за установленные интервалы времени (сутки);**

• - суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям;**

- параметров функционирования расходомера. Примечание:

* - для всех исполнений кроме С0;

** - для всех исполнений кроме С0 и С1Т.

Общий вид расходомеров представлен на рисунках 1 - 8.

Рисунок 1 -Корпус круглого сечения с раздельными защитными крышками

Рисунок 2 -

Корпус прямоугольного сечения с совмещенными защитными крышками

Рисунок 3 -

Корпус круглого сечения с защитным кожухом

Рисунок 4 -

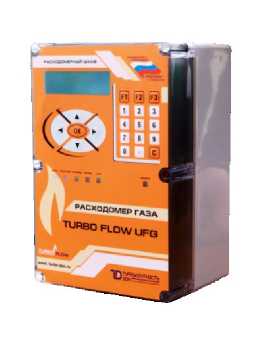

Расходомерный шкаф

Рисунок 5 -Расходомерный шкаф с промышленным компьютером

Рисунок 6 -

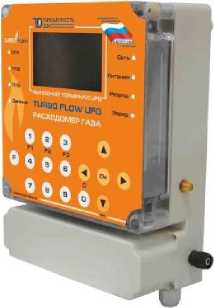

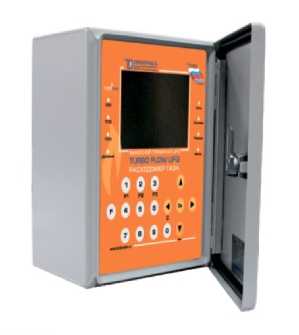

Выносной терминал (ВТ)

Рисунок 7 -

Выносной терминал в металлическом корпусе (ВТМ)

Рисунок 8 -

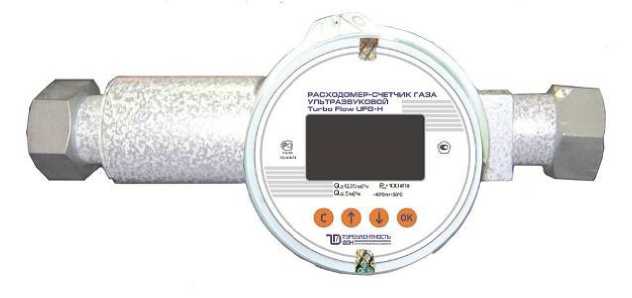

Расходомер Turbo Flow UFG-H

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 9 - 15.

Вид сверху

Вид сбоку

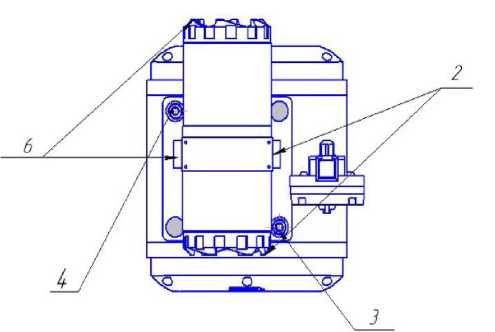

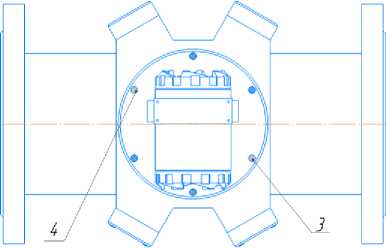

Рисунок 9 - Корпус круглого сечения с раздельными защитными крышками

Вид сверху

Вид сбоку

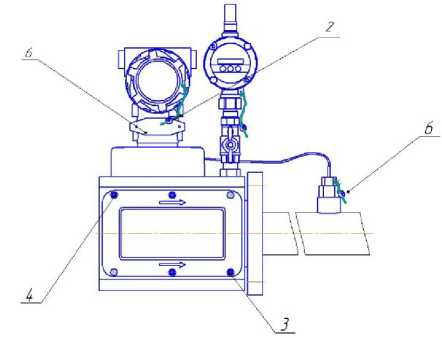

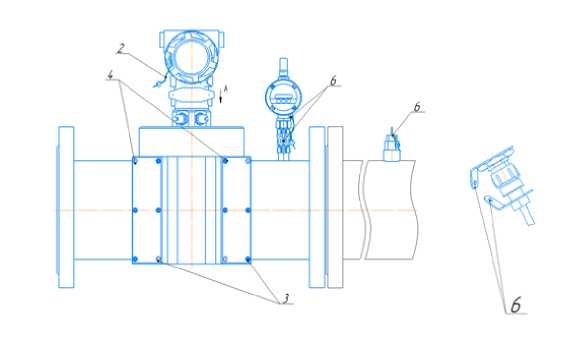

Рисунок 10 - Корпус прямоугольного сечения с совмещенными защитными крышками

Вид сверху                                  Вид сбоку

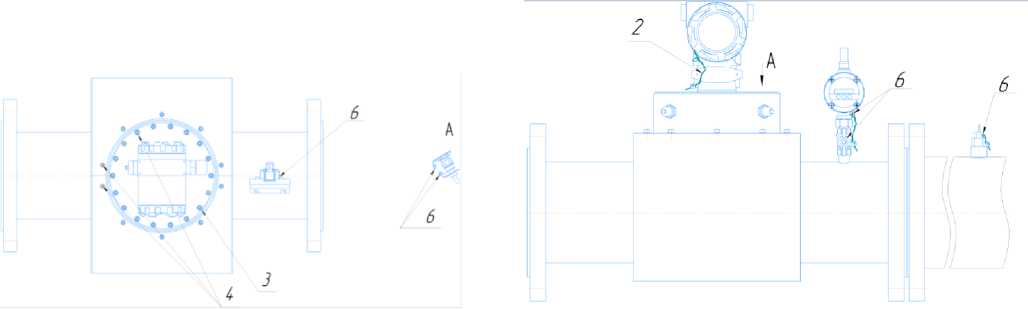

Рисунок 11 - Корпус круглого сечения с защитным кожухом

Рисунок 12 - Расходомерный шкаф

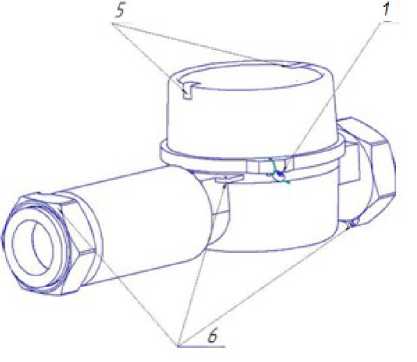

Рисунок 13 - Расходомер Turbo Flow UFG-H

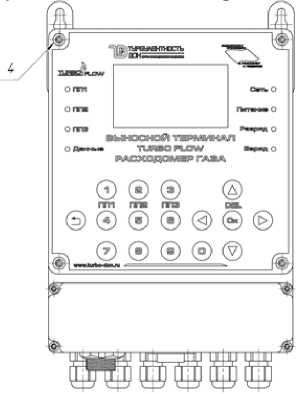

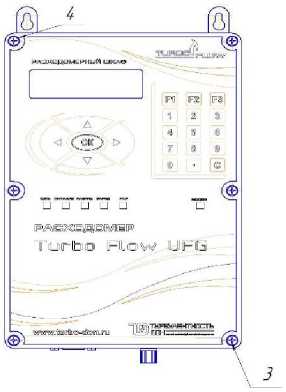

Рисунок 14 - Выносной терминал (ВТ)

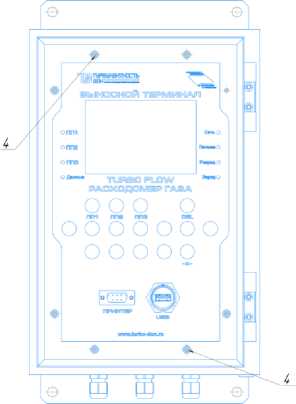

Рисунок 15 - Выносной терминал в металлическом корпусе (ВТМ)

• 1 - пломба свинцовая для нанесения знака поверки;

• 2 - пломба свинцовая предприятия-изготовителя;

• 3 - места для нанесения знака поверки способом давления на специальную мастику;

• 4 - пломбы предприятия-изготовителя способом давления на специальную мастику;

• 5 - самоклеющаяся пломба из легкоразрушаемого материала предприятия-изготовителя;

• 6 - отверстия для пломбирования газоснабжающими организациями.

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользов а-тельская оболочка для программирования или изменения ПО.

Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Программное обеспечение разделено на:

• -  метрологически значимую часть;

• -  метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• -   программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 3 продолжение

* погрешность в зависимости от метода проведения поверки - проливной / имитационный (первичный имитационный и/или периодический имитационный при условии первичной поверки проливным методом);

** в скобках указана погрешность при периодическом имитационном методе, при условии проведения первичной поверки имитационным методом.

Таблица 4 - Основные технические характеристики

Таблица 4 продолжение

наносится на маркировочную табличку, закрепленную на корпусе ЭБ и РШ (при наличии) методом аппликации и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Таблица 5 - Комплектность средства измерений

осуществляется по документу МП 208-055-2017 с изменением № 1 «Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Методика поверки», утвержденному ФГУП «ВНИИМС» 21.03.2019 г.

Основные средства поверки:

• - эталонные установки с набором эталонных критических сопел для воспроизведения единиц объемного и массового расходов газа при атмосферном давлении в диапазоне расходов от 1 до 1,640⁴ м³/ч (ЭУ-2) и от 1 до 64 м³/ч (ЭУ-3) из состава государственного первичного эталона единиц объемного и массового расходов газа ГЭТ 118-2017, СКО V10^-4 - 3Ч0^-4, НСП 5Ч0^-4 - 1240^-4;

• - рабочий эталон 1-го разряда по приказу Росстандарта от 29.12.2018 г. № 2825, диапазон задаваемого объемного расхода от 0,003 до 50000 м³/ч, с доверительными границами относительной погрешности от 0,2 % до 0,5 % при доверительной вероятности 0,95;

• - частотомер электронно-счетный ЧЗ-38, диапазон от 0,1 Гц до 50 МГц (регистрационный номер 3433-73);

• - прибор цифровой для измерения давления DPI 740 «Druck» (регистрационный номер 66482-17), диапазон от 75 до 115 кПа, пределы относительной погрешности ± 0,02 %;

• - термометр СП-95 (регистрационный номер 1879-93), диапазон от плюс 10 °С до плюс 35 °С, пределы абсолютной погрешности ± 0,2 °С;

• - калибратор давления портативный Метран-517 (регистрационный номер 39151-12), диапазон от минус 100 кПа до 60 МПа, пределы основной относительной погрешности от ±0,02 до ±0,1 %;

• - термометр сопротивления эталонный ЭТС-100 (регистрационный номер 19916-10), диапазон от минус 196 до 0 °С, 3 разряд;

• - термометр сопротивления эталонный ЭТС-100 (регистрационный номер 19916-10), диапазон от 0 до плюс 660 °С, 3 разряд.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на расходомер, в паспорт расходомера и/или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГСССД МР 273-2018 Методика расчетного определения плотности, фактора сжимаемости, скорости звука, показателя адиабаты, коэффициента динамической вязкости влажных газовых смесей в диапазоне температур от 263 К до 500 К при давлениях до 30 МПа

ГСССД МР 118-2005 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренносжатых газовых смесей

ТУ 4213-012-70670506-2013 Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Технические условия

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН»

(ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес юридический: 344064, Ростовская обл., г. Ростов -на-Дону, ул. Таганрогская, дом 117, офис 312

Адрес фактический (производство): 346800, Ростовская область, Мясниковский район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8

Телефон/факс: +7 (863) 203-77-80 / 203-77-81

E-mail: info@turbo-don.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
