ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК (далее -трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы напряжения ЗНОЛ-ЭК, ЗНОЛП-ЭК однофазные, индуктивные, с одним изолированным выводом первичной обмотки, при этом другой конец первичной обмотки при эксплуатации заземляется.

Трансформаторы выполнены в виде опорной конструкции с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы имеют одну первичную обмотку и до четырёх измерительных и/или защитных вторичных обмоток. Обмотки трансформатора расположены на магнитопроводе концентрически, первичная обмотка намотана поверх вторичных обмоток.

Трансформаторы напряжения внутренней установки могут изготавливаться с защитным предохранительным устройством (ЗНОЛП-ЭК) или без него (ЗНОЛ-ЭК).

Трансформаторы внутренней установки могут быть установлены в любом положении, а наружной установки - только вертикально и крепятся к конструкции четырьмя болтами М12. Трансформаторы изготавливаются в разных конструктивных исполнениях.

Трансформаторы ЗНОЛ-ЭК, ЗНОЛП-ЭК могут поставляться собранными в трёхфазную группу.

Трансформаторы напряжения идентичны по принципу действия, отличаются метрологическими и техническими характеристиками, указанными в таблице 1.

Пломбирование от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.

Общий вид трансформаторов напряжения приведен на рисунках 1 и 2.

Расшифровка условного обозначения трансформаторов напряжения приведена на рисунке 3.

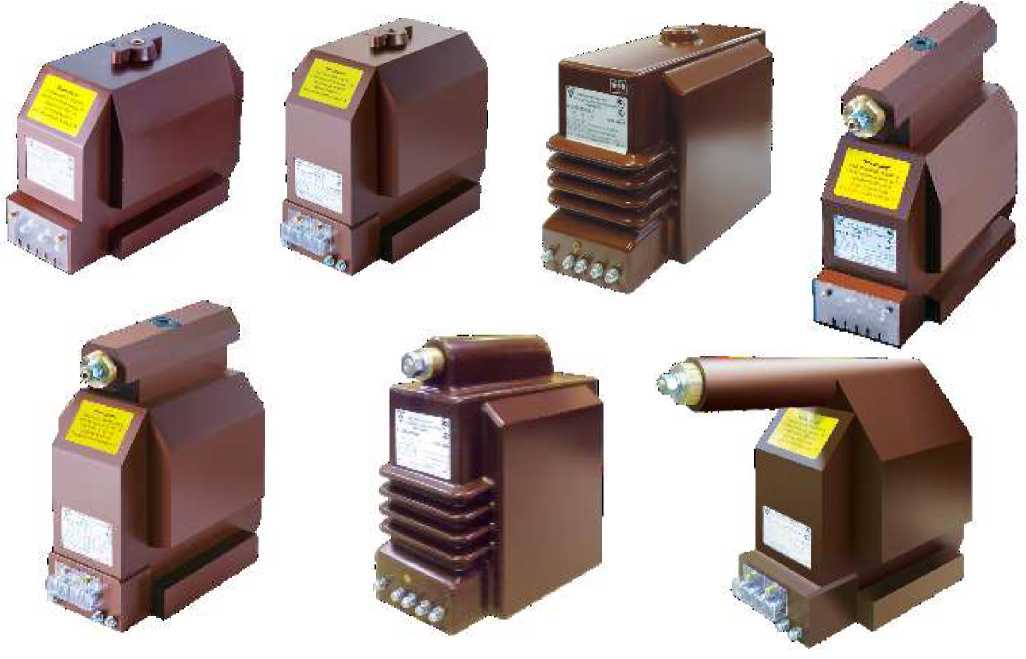

Рисунок 1 - Общий вид трансформаторов напряжения внутренней установки

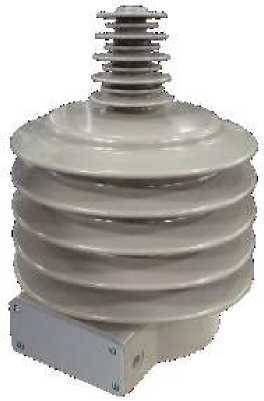

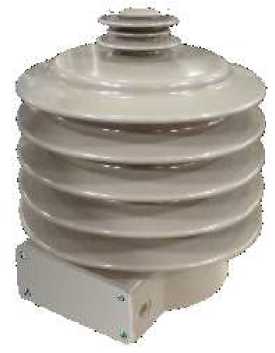

Рисунок 2 - Общий вид трансформаторов напряжения наружной установки

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальные вторичные нагрузки, В^А

Классы точности

Номинальное напряжение дополнительной

вторичной обмотки, В

Номинальное напряжение основной вторичной обмотки. В

Номинальное первичное напряжение, В

Конструктивный вариант исполнения

Класс напряжения, кВ

Производитель

Защитное предохранительное устройство (только для ЗНОЛП-ЭК)

Обозначение трансформатора напряжения, ЗхЗНОЛ - обозначение трёхфазной группы

Рисунок 3 - Расшифровка условного обозначения трансформаторов напряжения

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта трансформатора, а также на паспортную табличку трансформатора типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

• - трансформаторы напряжения измерительные эталонные NVDD, NVOD, NVOS, NVRD (регистрационный номер в Федеральном информационном фонде 32397-12);

• - приборы сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);

• - приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

• - магазины нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма наносится на свидетельство о поверке при периодической поверке, при первичной на трансформатор.

отсутствуют.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-010-52889537-08 Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК. Технические условия

Общество с ограниченной ответственностью «Электрощит-К°»

(ООО «Электрощит-К°»)

ИНН 4001005954

Адрес: 249210, Калужская обл., п. Бабынино, ул. Советская, 24

Телефон (факс) +7 (48448) 2-17-51, +7 (48448) 2-24-58

E-mail: info@tf-el.ru

Web-сайт: www.kztt.ru

Федеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект д. 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499)124-99-96

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
