О внесении изменений в описание типа на трансформаторы напряжения
GSES 12D, GSES 24D, GSE 20, GSE 30, GE 36
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением Фирмы «RITZ Instrument Transformers GmbH» б/д № 128 приказываю:
-
1. Внести изменения в описание типа на трансформаторы напряжения GSES 12D, GSES 24D, GSE 20, GSE 30, GE 36, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48526-11, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С. Голубев
Г Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 0OE1036EE32711E88OE9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
\__________—__________/
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «06» сентября 2019 г. № 2094
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения GSES 12D, GSES 24D, GSE 20, GSE 30, GE 36
Назначение средства измеренийТрансформаторы напряжения GSES 12D, GSES 24D, GSE 20, GSE 30, GE 36 (далее -трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание средства измеренийТрансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения GSES 12D, GSES 24D, GSE 20, GSE 30, GE 36 -однофазные, заземляемые, электромагнитные, с литой изоляцией. Модификации GSES 12D и GSES 24D могут изготавливаться с предохранителем.
Первичная и вторичные обмотки залиты специальным эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора.

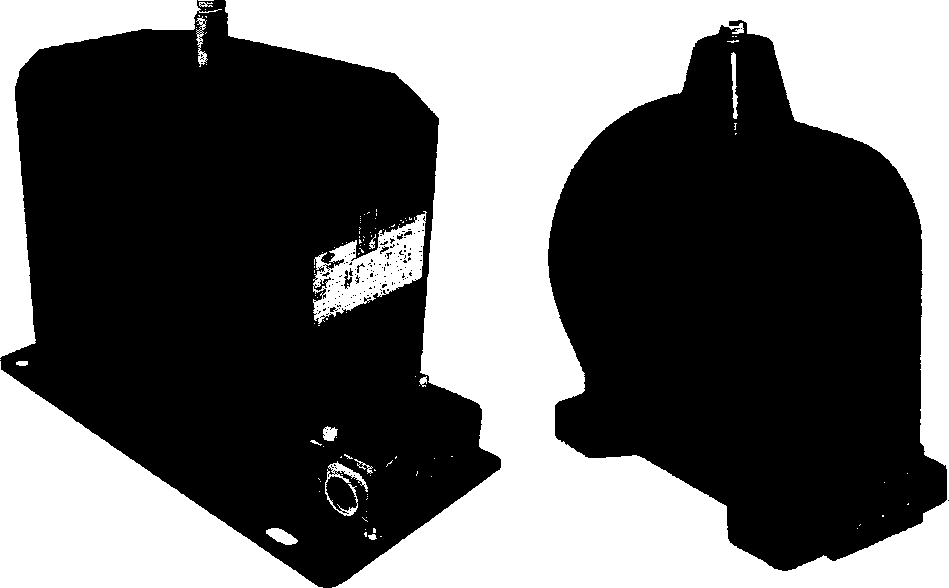

Внешний вид трансформаторов приведен на рисунках 1,2,3.
Рисунок 2 - Общий вид трансформаторов напряжения GE 36
Рисунок 1 - Общий вид трансформаторов напряжения GSES 12D (GSES 24D)
Рисунок 3 - Общий вид трансформаторов напряжения GSE 20 (GSE 30)
Высоковольтный вывод первичной обмотки трансформаторов выполнен в виде контакта с резьбой М10. Выводы вторичных обмоток выполнены в виде винтов М5 или Мб и помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. Трансформаторы имеют клемму заземления с винтом М8. На опорной поверхности трансформаторов имеются отверстия под болты крепления. На узкой боковой стенке корпуса трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики трансформаторов напряжения GSES 12D, GSES 24D
|
Наименование характеристики |
Значение для модификаций | |
|
GSES 12D |
GSES 24D | |
|
Наибольшее рабочее напряжение, кВ |
12 |
26 |
|
Номинальные напряжения первичной обмотки, кВ |
от бЛ/з до 11/V3 |
от 15/V3 до 24/V3 |
|
Число вторичных обмоток |
до 3 | |
|
Номинальные напряжения основной вторичной обмотки, В |
от 100/^3 до 230 | |
|
Номинальные напряжения дополнительной вторичной обмотки, В |
от 100/3 до 230 | |
|
Классы точности основной вторичной обмотки |
ОД; 0,5; |
1,0; 3,0 |
|
Классы точности дополнительной вторичной обмотки |
3,0; ЗР; 6Р | |
Продолжение таблицы 1
|
Наименование характеристики |
Значение для модификаций | |
|
GSES 12D |
GSES 24D | |
|
Номинальные мощности вторичных обмоток, В*А
|
от 1 до 20 от 10 до 250 | |
|
Номинальная частота напряжения сети, Гц |
50 | |
|
Габаритные размеры, мм, (длинах ширина*высота)
|
347x148*220 347*148x320 |
355*178x250 379x178*347 |
|
Масса, кг
|
26,5 28 |
36 37,5 |
|
Рабочие условия измерений:
|
от -45 до +55 90 | |
Таблица 2 - Метрологические и технические характеристики трансформаторов напряжения GSE 20, GSE30, GE36
|
Наименование характеристики |
Значение для модификаций | ||
|
GSE 20 |
GSE 30 |
GE36 | |
|
Наибольшее рабочее напряжение, кВ |
26 |
40,5 |
40,5 |
|
Номинальные напряжения первичной обмотки, кВ |
от 15/л/З до 24/^3 |
от 24/^3 до 35/V3 |
от 24/^3 до 35ЛЙ |
|
Число вторичных обмоток |
до 3 | ||
|
Номинальные напряжения основной вторичной обмотки, В |
от ЮОЛ/З до 230 | ||
|
Номинальные напряжения дополнительной вторичной обмотки, В |
от 100/3 до 230 | ||
|
Классы точности основной вторичной обмотки |
0,2; 0,5; 1,0; 3,0 | ||
|
Классы точности дополнительной вторичной обмотки |
3,0; ЗР; 6Р | ||
|
Номинальные мощности вторичных обмоток, В’А
|
от 1 до 20 от 10 до 250 | ||
|
Номинальная частота напряжения сети, Гц |
50 | ||
|
Габаритные размеры, мм, (длинахщиринахвысота) |
372x230*300 |
369x255*330 |
311x205*348 |
|
Масса, кг |
38 |
45 |
45 |
|
Рабочие условия измерений:
|
от -45 до +55 90 | ||
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения GSES 12D, GSES 24D, GSE 20, GSE 30, GE 36 (модификация по заказу) |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15, НЛЛ-35 (регистрационный номер в Федеральном информационном фонде № 46942-11); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения GSES 12D, GSES 24D, GSE 20, GSE 30, GE 36ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1Л/3 до 750/V3 кВ
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ИзготовительФирма «RITZ Instrument Transformers GmbH», Германия
Адрес: Bergener Ring 65/61, D-01458 Ottendorf-Okrilla, Germany
Телефон (факс): +49 3520562 0 (+49 3520562 216)
Web-сайт: http://www.ritz-intemational.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
