МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

10 апреля 2026 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за       нием настоящего приказа оставляю за собой.



Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_____   2026 г. №   ____

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

Лист № 1 Регистрационный № 21013-11                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы многоканальные атомно-эмиссионных спектров МАЭС (далее по тексту -анализаторы МАЭС) предназначены для измерений интенсивностей спектральных линий и последующего вычисления концентраций определяемых элементов.

Принцип действия анализатора МАЭС основан на фотоэлектрическом преобразовании спектра оптического излучения в электрический сигнал многокристальной сборкой из нескольких многоэлементных полупроводниковых детекторов. Многоэлементным детектором излучения в анализаторе МАЭС является линейка фотодиодов. Генерированные фотодиодами заряды накапливаются в закрытых от света МОП-емкостях (интеграторах), не меняя напряжения смещения фотодиодов. По истечении времени экспозиции накопленные заряды одновременно и быстро переносятся на входные емкости усилителей, после чего начинается новый цикл накопления сигнала в интеграторах и последовательное считывание выходных сигналов усилителей на выход линейки с помощью коммутатора. Выходной сигнал далее преобразуется в цифровой сигнал в блоке электронной регистрации и передается по кабелю в компьютер с помощью компьютерного интерфейса.

Для стабилизации измерительных параметров кристаллы линеек фотодиодов помещены в термостатированный корпус, наполненный сухим азотом повышенного давления. Температура линеек контролируется полупроводниковым датчиком температуры, установленным в непосредственной близости от кристаллов линеек. Поддержание стабильной температуры линеек фотодиодов осуществляется с помощью термоэлектрических холодильников Пельтье.

Блок многоканального детектора посредством фланца крепится к спектральному прибору (спектрограф или квантометр) физической установки атомно-эмиссионного анализа. Конструкция фланца определяется типом спектрального прибора при заказе анализатора МАЭС.

В состав анализатора МАЭС входят: блок многоканального детектора, блок электронной регистрации, блок питания, компьютерный интерфейс, кабель для управления источником излучения атомно-эмиссионного спектра, кабель, соединяющий интерфейс с блоком электронной регистрации.

Анализатор МАЭС устанавливается на выходе спектральных приборов (спектрографов типа ИСП-28, ИСП-30, ДФС-8, ДФС-13, ДФС-452, ДФС-458С, PGS-2, СТЭ-1 и др. вместо фотопластинок, квантометров типа МФС-3, МФС-4, МФС-5, МФС-6, МФС-7, МФС-8, ДФС-10, ДФС-36, ДФС-41, ДФС-44, ДФС-51, а также квантометров зарубежного производства и атомно-абсорбционных спектрометров вместо ФЭУ).

Математическая обработка результатов измерения интенсивностей спектральных линий осуществляется ПО «Атом».

Программное обеспечение анализатора МАЭС имеет следующие характеристики:

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Общий вид анализатора МАЭС представлен на рисунке 1. Места маркировки и пломбирования представлены на рисунке 2.

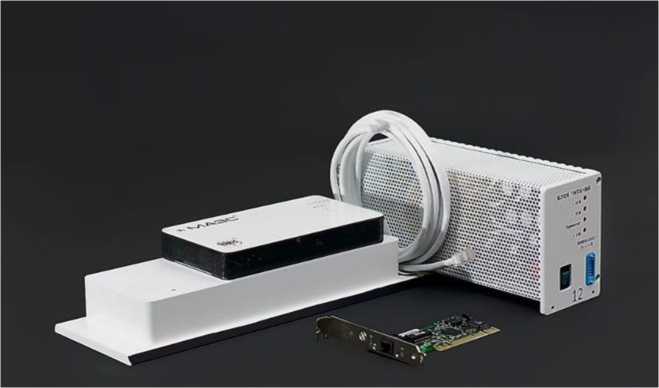

Рисунок 1 - Общий вид анализатора МАЭС

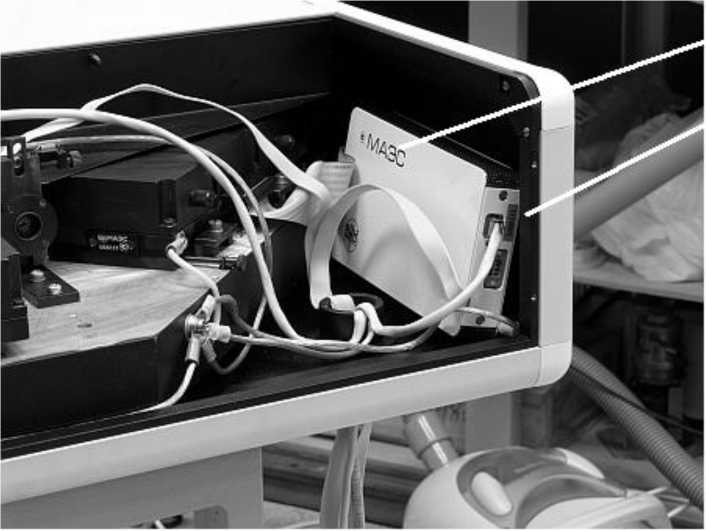

Место маркировки

Место пломбирования

Рисунок 2 - Маркировка и пломбирование

Метрологические и технические характеристики приведены в табл. 2.

аблица 2

Рабочие условия эксплуатации анализатора МАЭС:

• •  температура окружающей среды, ^оС...............................................................20+5

• •  относительная влажность воздуха при +25^оС, %, не более.............................80

Знак утверждения типа наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на лицевую панель прибора методом наклеивания.

Комплектность анализатора МАЭС представлена в табл. 3.

Таблица 3

* Конструкция фланца для подключения блока многоканального детектора к оптическому спектральному прибору определяется типом спектрального прибора при заказе анализатора МАЭС.

** Поставляется в соответствии с договором на поставку.

Методики измерений изложены в Руководстве по эксплуатации ВМКО.157 РЭ. Анализатор многоканальный атомно-эмиссионных спектров «МАЭС».

Технические условия ТУ 25-7401-11855928-01

Общество с ограниченной ответственностью «ВМК-Оптоэлектроника» (ООО «ВМК-Оптоэлектроника»)

Юридический адрес: 630049, Новосибирск, ул. Д. Ковальчук, 276

Адрес места осуществления деятельности: 630090, Новосибирская обл., г. Новосибирск, пр-кт Академика Коптюга, д. 1

Телефон: (383) 333-33-91; факс: (383) 333-33-91

E-mail: info@vmk.ru

ГЦИ СИ ФГУП «ВНИИОФИ» аттестат аккредитации № 30003-08 от 30.12.2008 г.

Адрес: 119361, Москва, ул. Озерная, 46

Телефон: (495) 437-56-33; факс: (495) 437-31-47

E-mail: vniiofi@vniiofi.ru
