МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

31 декабря 2020 г.

Москва

О внесении изменений в описание типа на устройства измерения напряжения в высоковольтной сети I-TOR

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №   2346, и в связи с   обращениями   ООО «АЙ-ТОР»

от б/д № б/н п р и к а з ы в а ю:

• 1. Утвердить новую редакцию описания типа на устройства измерения

напряжения в высоковольтной   сети I-TOR,   зарегистрированные

в Федеральном информационном фонде по обеспечению единства измерений под номером 68618-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 04-264-2017 с изменением №2 «Устройства измерения напряжения в высоковольтной сети I-TOR. Методика поверки. МП 04-264-2017 с изменением №2», утвержденному ФГУП «ВНИИМС» от 24 сентября 2020 г.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

(-------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства измерения напряжения в высоковольтной сети I-TOR (далее по тексту -устройства) предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Принцип действия устройств основан на методе резистивно-емкостного деления с последующей передачей сигнала низкого напряжения на блок обработки информации, где напряжение усиливается до нормированной величины, соответствующей масштабному преобразованию всего устройства.

Устройства состоят из компонента измерительного, канала связи и блока обработки информации.

Устройства выпускаются в следующих модификациях:   I-TOR-6-U-1-y2,

I-TOR-6-U-2-Y2, I-TOR-10-U-1-Y2, I-TOR-10-U-2-Y2, I-TOR-15-U-1-Y2, I-TOR-15-U-2-Y2, I-TOR-20-U-1-Y2, I-TOR-20-U-2-Y2, I-TOR-24-U-1-Y2 и I-TOR-24-U-2-Y2, которые отличаются номинальным первичным напряжением и типом установки: опорная - 1 или навинчиваемая - 2.

Общий вид средства измерений и места пломбировки от несанкционированного доступа представлены на рисунках 1-5.

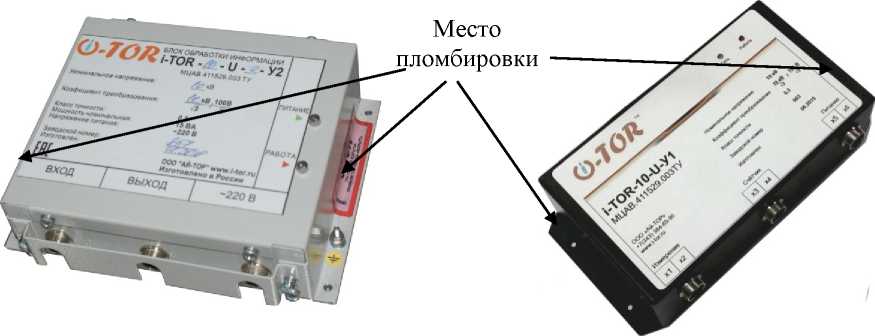

Рисунок 1 - Блок обработки информации

Место пломбировки

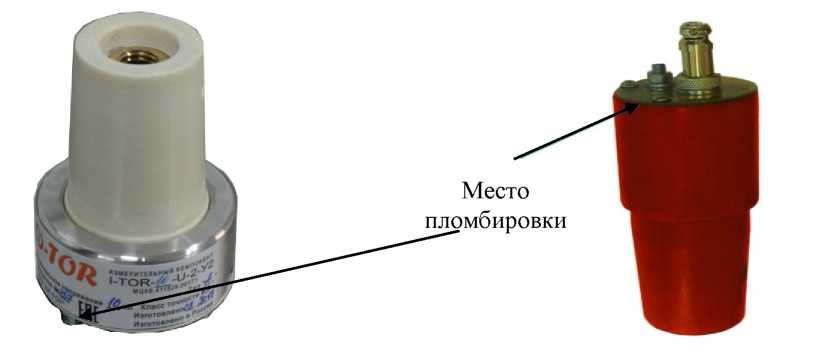

Рисунок 3 - Компонент измерительный модификаций I-TOR-6-U-2-У2 и I-TOR-10-U-2-У2,

1-ТОК-15-И-2-У2, 1-ТОЯ-20-и-2-У2 и 1-ТОЯ-24-и-2-У2

Место пломбировки

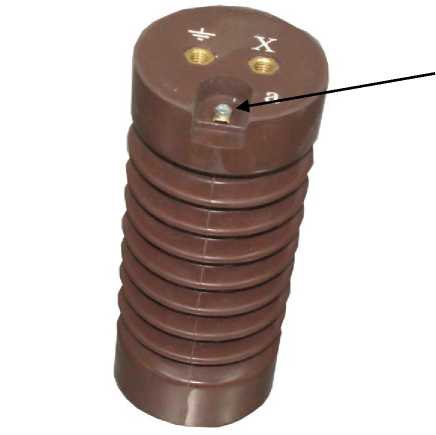

Рисунок 4 - Компонент измерительный модификации 1-ТОЯ-15-И-1-У2

Место пломбировки

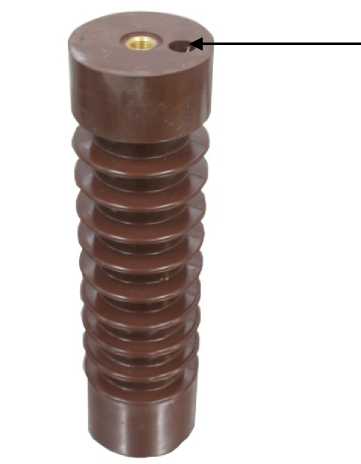

Рисунок 5 - Компонент измерительный модификаций I-TOR-20-U-1-y2 и I-TOR-24-U-1-y2

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 3 - Комплектность средства измерений

осуществляется по документу «Устройства измерения напряжения в высоковольтной сети I-TOR. Методика поверки. МП 04-264-2017 с изменением № 2», утвержденному

ФГУП «ВНИИМС» 24 сентября 2020 г.

Основные средства поверки:

• -  трансформаторы напряжения измерительные лабораторные серии НЛЛ, регистрационный номер 5811-06;

• - прибор сравнения КНТ-05, регистрационный номер 37854-08;

• - магазин нагрузок МР 3027, регистрационный номер 34915-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт устройства.

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

МЦАВ.411529.003 ТУ изм. 2 «Устройство измерения напряжения в высоковольтной сети I-TOR. Технические условия»

Общество с ограниченной ответственностью «АЙ-ТОР» (ООО «АЙ-ТОР»)

ИНН 6685090719

Адрес: 620089, г. Екатеринбург, ул. Машинная, 42а, оф. 1002

Телефон: +7 (343) 351-76-08

E-mail: info@i-tor.ru

ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Web-сайт: www.uniim.ru

Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495)437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
