МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

21 декабря 2018 г.                                                  2717

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 35819 «Плотномеры вибрационные Liquiphant М Density» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО«Эндресс+Хаузер» б/д приказываю:

• 1. Внести изменения в описание типа на плотномеры вибрационные Liquiphant М Density, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 41030-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить поверку по документу МП 41030-09 с изменением № 1 «ГСИ. Плотномеры вибрационные Liquiphant М Density. Методика поверки» и распространить действие документа на плотномеры вибрационные Liquiphant М Density, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 35819 «Плотномеры вибрационные Liquiphant М Density», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 41030-09, в связи с внесением изменений в методику поверки и переименованием организации-изготовителя с «фирма Endress+Hauser GmbH+Co.KG», Германия на «фирма Endress+Hauser SE+Co.KG», Германия.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

\__________—__________/

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» декабря 2018 г. № 2717

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Плотномеры вибрационные Liquiphant М Density

Плотномеры вибрационные Liquiphant М Density (далее плотномеры) предназначены для измерений плотности жидкости в трубопроводе или в резервуаре.

Плотномер конструктивно состоит из датчика Liquiphant M и электронного преобразователя FML621.

Принцип измерений - вибрационный: частота колебаний чувствительного элемента датчика, погруженного в жидкость, функционально связана с плотностью жидкости.

В зависимости от применения датчики имеют несколько исполнений:

• -  FTL50 - стандартное, FTL50Н - гигиеническое;

• -  FTL51 с удлинительной трубкой, FTL51Н - гигиеническое; FTL5^ - с антикоррозионным покрытием чувствительного элемента.

FML621 в зависимости от исполнения рассчитан для подключения от одного до пяти датчиков Liquiphant М, температуры и давления.

В зависимости от применения датчик может монтироваться на стенке резервуара, на трубопроводе или в выносной камере (байпасе). При необходимости выносная камера может поставляться в комплекте с плотномером.

Настройка плотномера может осуществляться с панели управления электронного преобразователя или через интерфейс цифровой коммуникации (HART, RS232, RS485, Profibus-DP, Foundation Fieldbus, Ethernet).

Измерительная информация может передаваться в виде аналогового и/или импульсно-частотного сигнала в устройство индикации и регистрации и/или может быть считана с дисплея электронного преобразователя.

В плотномере имеется возможность при введении пользователем в память электронного преобразователя таблиц зависимости плотности от температуры и/или таблиц зависимости концентрации от плотности, температуры при подключении датчика температуры:

• - приведения измеренного значения плотности к нормальным условиям;

• - вычисления концентрации двухкомпонентных жидкостей (например, водноспиртовых растворов, водных растворов кислот, щелочей и т.п.).

Плотномер имеет функции самодиагностики и индикации неисправностей.

Плотномеры выпускаются в обычном или взрывозащищенном исполнениях 1ExdIICT6(T5, Т4, Т3), 1ExiaIICT6(T5, Т4, Т3).

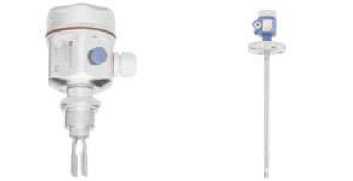

Внешний вид вибрационных плотномеров приведен на рисунке 1.

Преобразователь FML621

и

FTL51C

Вибрационные датчики

Рисунок 1 - Внешний вид вибрационных плотномеров Liquiphant М Density

Программное обеспечение (ПО) плотномеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware).

Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).

Наименование программного обеспечения отображается на дисплее преобразователя при его включении. Идентификационные номера Firmware отображаются как неактивные, не подлежащее изменению.

Наименование ПО имеет структуру X.Y.Z, где:

X - идентификационный номер Firmware обозначается 01;

Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики плотномера.

Идентификационные данные программного обеспечения плотномера представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

В соответствии с Р 50.2.077-2014 программное обеспечение плотномеров вибрационных Liquiphant M Density защищено от непреднамеренных и преднамеренных изменений согласно уровню защиты "Высокий".

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

наносится на корпус уровнемера заводским способом и на титульные листы эксплуатационной документации типографским способом.

Таблица 3 - Комплектность средства измерений

Продолжение таблицы 3

осуществляется по документу МП 41030-09 "ГСИ. Плотномеры вибрационные Liquiphant М Density. Методика поверки c изменением №1", утвержденному ФГУП "ВНИИМС" 19.11.2018 г.

Основные средства поверки:

• -  ареометр для нефти типа АН-3 ГОСТ 18481-81 с ценой деления 0,5 кг/м³; пределы измерений от 710...770, 770...830 и 830...890 кг/м³, погрешность ±0,07 %;

• -  нефрас С3-80/120;

• - топливо реактивное РТ ГОСТ 10227-2013;

• - топливо реактивное Т-6 ГОСТ 12308-89;

• - термометр жидкостной стеклянный по ГОСТ 28498-90 с ценой деления 0,1 °С, погрешностью ±0,2 °С.

Допускается применение аналогичных средств поверки, обеспечивающих опреде-ление метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".

Техническая документация фирмы-изготовителя

Фирма Endress+Hauser SE+Co.KG, Германия.

Адрес: Hauptstrasse 1, D-79689 Maulburg, Germany

Телефон: +49 7622 28 0, факс: +49 7622 28 14 38

E-mail: info@pcm.endress.com

Общество с ограниченной ответственностью "Эндресс+Хаузер"

(ООО "Эндресс+Хаузер")

ИНН 7718245754

Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1 Телефон: +7(495) 783-28-50, факс: +7(495) 783-28-55

E-mail: info@ru.endress.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
