Наименование

Обозначение

Количество

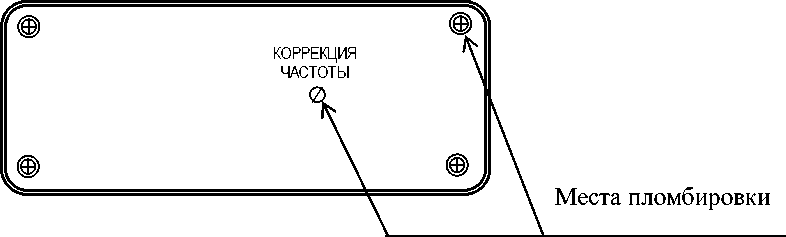

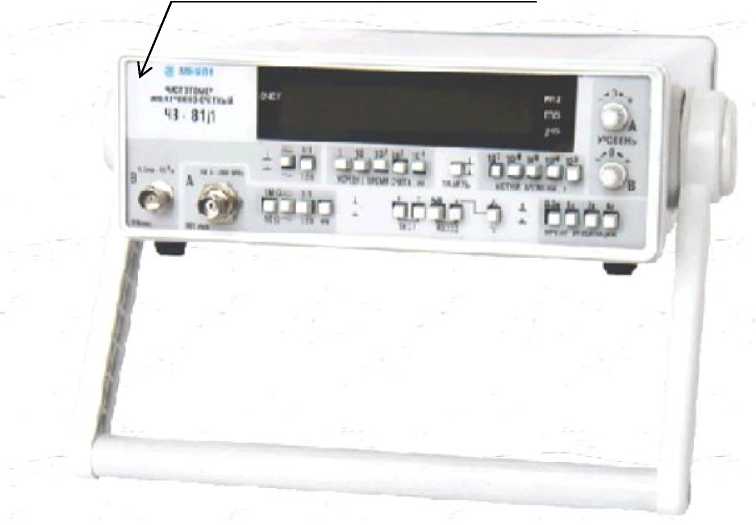

Частотомер электронно-счетный Ч3-81 (или Ч3-81/1)

-

1 шт.

Комплект запасных частей и принадлежностей

-

1 комплект

Руководство по эксплуатации

УШЯИ.411186.004 РЭ

1 экз.

Методика поверки

УШЯИ.411186.004 МП

(МП.МН1322-2003)

1 экз.

Наименование характеристики

Значение

Диапазон   измерений   частот   синусоидальных   и

импульсных сигналов любой полярности по входу А при длительности импульсов не менее 2,5 нс, МГц

от 540"⁶ до 200

Уровень входного сигнала (при входном сопротивлении 1 МОм), В:

• - для       сигнала       синусоидальной       формы

(среднеквадратическое значение напряжения переменного тока) при уровне помех не более 5 мВ

• - для сигнала импульсной формы при уровне помех не более 5 мВ

от 0,03 до 10

от ±0,1 до ±10

Уровень входного сигнала (при входном сопротивлении 50 Ом), В:

• - для       сигнала       синусоидальной       формы

(среднеквадратическое значение напряжения переменного тока) при уровне помех не более 5 мВ

• - для сигнала импульсной формы при уровне помех не более 10 мВ

от 0,03 до 3

от ±0,1 до ±3

Диапазон измерений частот синусоидальных сигналов по входу С, МГц

от 200 до 2500

Уровень входного сигнала,

• -     для     сигнала     синусоидальной     формы

(среднеквадратическое значение напряжения переменного тока) в диапазоне частот от 200 до 1000 МГц при уровне помех и гармонических составляющих входного сигнала не более - 25 дБ, В

• - для сигнала синусоидальной формы в диапазоне частот от 1000 до 2500 МГц при уровне помех и гармонических составляющих входного сигнала не более - 25 дБ, мВт

от 0,03 до 1

от 0,02 до 20

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений частоты синусоидальных или импульсных сигналов df

5f =±(⁵ 0 ^7^—> *

^fx   сч

Номинальное значение частоты встроенного опорного генератора, МГц

5

Пределы коррекции (перестройки) частоты встроенного опорного генератора относительно номинального значения частоты

±440"⁷

Пределы допускаемой относительной погрешности действительного значения частоты встроенного опорного генератора при выпуске частотомеров относительно номинального значения частоты

±540’⁹

Пределы допускаемой относительной погрешности по частоте встроенного опорного генератора д_о по истечении времени установления рабочего режима, равного 1 ч:

• - за 12 месяцев

• - в течение среднего срока службы

±140"⁷

±2,540’⁷

Диапазон измерений единичного и усредненного периода синусоидальных и импульсных сигналов любой полярности по входу B (при длительности импульсов не менее 0,5 мкс), с (МГц)

от 10^-6_-10до 10⁴ (от 10^-10 до 1)

Уровень входного сигнала, В:

• - для       сигнала       синусоидальной       формы

(среднеквадратическое значение напряжения переменного тока)

• - для сигнала импульсной формы

от 0,03 до 10 от ±0,1 до ±30

Число усредняемых периодов входного сигнала

1; 10; 10²; 10³; 10⁴

Период меток времени, с

10^-/; 10^-6; 10^-5; 10^-4; 10^-3

Пределы допускаемой относительной погрешности измерений периода синусоидального и импульсного сигнала с длительностью фронта импульсов более половины периода меток времени частотомера 6_Т

5_Г =±(| 5 0 + 5 J + --L)

Пределы допускаемой относительной погрешности измерений периода импульсного входного сигнала с длительностью фронта импульсов не более половины периода меток времени частотомера 5_Т

5 т =± (| 5 ₀|+-4-) ••

^пТх

Диапазон измерений длительности любой полярности при частоте следования импульсов не более 0,5 МГц и напряжении входного сигнала от ±0,1 до ±30 В, с

от 10^-6 до 10⁴

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений длительности импульсов At_x, с: для метки времени 10^-7

• - при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток времени частотомера

• -  при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени частотомера

для меток времени 10^-6, 10^-5, 10^-4, 10^-3

• - при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток времени частотомера

• -  при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени частотомера

^Dtx =±^{( 5} 0 • ^tx ^{+ 10-6)} ***

Dx = ±(| 5 ol t       + T)

Dx = ±( ⁵ ol >x ^{+ T}0⁾ ***

T

t ф ⁺1«^£ -2

при То=10⁷ Тф + т_с < 0,5-10 ⁷ при То=1О^- Тф + т_с < 0,5-10~⁶ при То=10'⁵ Тф + т_с < 0,510⁵ при Т₀=10~⁴ Тф + т_с < 0,510^-4 при То=10^- Тф + т_с < 0,510 ³

Диапазон высшей из сравниваемых частот по входу А, МГц

от 140’⁵ до 200

Диапазон низшей из сравниваемых частот по входу В, МГц

от 140"¹⁰ до 1

Пределы допускаемой относительной погрешности измерения отношения частот (6_fA/fB):

⁵ fA/JB =±⁽⁵ зап ⁺    _f )

Входное сопротивление частотомера при входной емкости 50 пФ:

• - по входу А, МОм

• - по входу А, Ом

-по входу В, МОм

-по входу С, Ом

1±0,1

50±2,5 1±0,1

50

Время счета частотомера при измерении частоты, мс:

• - по входу А

• - по входу С

1; 10; 10²; 10³; 10₂⁴

64, 64-10, 6440²

Наименование характеристики

Значение

Потребляемая мощность, В •А, не более

20

Питание от сети переменного тока напряжением, частотой (50±1) Гц, В

230±23

Условия эксплуатации:

- температура окружающего воздуха, °С

от +5 до +40

- относительная влажность воздуха при температуре +25°С, %, не более

90

- атмосферное давление, кПа (мм рт.ст.)

от 84 до 106,7 (от 630 до 800)

Масса частотомера, кг, не более

3

Габаритные размеры, мм, не более:

- длина

320

- ширина

262

- высота

88
