В основу принципа действия частотомеров положено измерение количества импульсов за заданный интервал времени. При измерении частоты счетчик частотомера считает количество импульсов, сформированных из входного (измеряемого) сигнала, в течение длительности эталонного сигнала. Длительность эталонного сигнала (время счета) задается опорными частотами. При измерении периода или длительности импульсов счетчик считает количество импульсов опорной частоты за время периода (или длительности) входного (измеряемого) сигнала.

Частотомеры по входам А, С, в зависимости от выбранного режима работы, измеряют частоту в диапазоне от 0,01 Гц до 200 МГц, отношение частот, период, интервал времени, длительность и скважность импульсов, счет числа импульсов, измерение длительности импульсов с усреднением, а также с использованием внешнего генератора меток.

Частотомеры по входу В измеряют частоту синусоидальных сигналов в диапазоне от 100 до 2500 МГц.

Запуск процесса измерений - внутренний, однократный, внешний или программный.

Результаты измерений представляются в формате индикации девять десятичных разрядов.

Внешний вид частотомера приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа частотомера приведена на рисунке 2.

Место нанесения знака утверждения типа

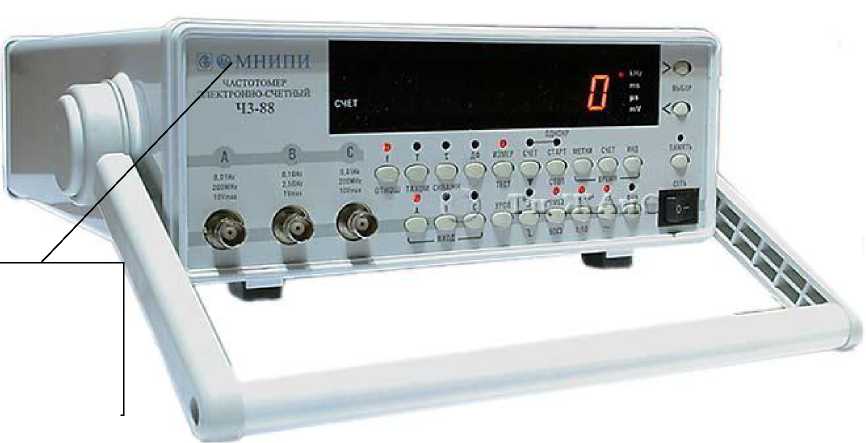

Рисунок 1 - Внешний вид частотомера

Рисунок 2 - Схема пломбировки от несанкционированного доступа частотомера

• 1 Частотомеры по входам А, С измеряют частоту синусоидальных сигналов или частоту импульсных сигналов любой полярности в диапазоне частот от 0,01 Гц до 200 МГц.

  • 1.1 Уровень входного сигнала при входном сопротивлении 1 МОм:

• - от 0,02 до 10 В - для сигнала синусоидальной формы (среднее квадратическое значение напряжения переменного тока) в диапазоне частот от 0,01 Гц до 100 МГц;

• - от 0,03 до 10 В - для сигнала синусоидальной формы в диапазоне частот от 100 до 170 МГц;

• - от 0,05 до 10 В - для сигнала синусоидальной формы в диапазоне частот от 170 до 200 МГц;

• - от 0,05 до 10 В - для сигнала импульсной формы (амплитудное значение напряжения) при длительности импульса входного сигнала не менее 10 нс.

• 1.2 Уровень входного сигнала при входном сопротивлении 50 Ом:

• - от 0,02 до 2 В - для сигнала синусоидальной формы в диапазоне частот от 0,01 Гц до 100 МГц;

• - от 0,03 до 2 В - для сигнала синусоидальной формы в диапазоне частот от 100 до 170 МГц;

• - от 0,05 до 2 В - для сигнала синусоидальной формы в диапазоне частот от 170 до 200 МГц;

от 0,05 до 2 В - для сигнала импульсной формы при длительности импульса входного сигнала не менее 10 нс.

• 2 Частотомеры по входу В измеряют частоту синусоидальных сигналов в диапазоне частот от 100 до 2500 МГц при уровне входного сигнала:

• - от 0,03 до 1 В среднего квадратического значения напряжения переменного тока в диапазоне частот от 100 до 1200 МГц при относительном уровне помех и гармонических составляющих входного сигнала не более минус 25 дБ;

• - от 0,03 до 20 мВт в диапазоне частот от 1200 до 2500 МГц при относительном уровне помех и гармонических составляющих входного сигнала не более минус 25 дБ.

• 3  Пределы допускаемой относительной погрешности измерений частоты синусоидальных или импульсных сигналов 5/ вычисляются по формуле (1):

5/ = ± (|3o|+1/f_x’T сч),                                                                        (1)

где 5₀ - относительная погрешность по частоте опорного генератора (встроенного или внешнего);

f_x - измеряемая частота, Гц;

т сч - время счета частотомера, с.

• 4 Пределы допускаемой относительной погрешности по частоте встроенного опорного генератора 5₀ по истечении времени установления рабочего режима, равного 1 ч, находятся в пределах:

±540^-8      за 30 суток;

±Г10^-7      за 12 месяцев.

Номинальное значение частоты встроенного опорного генератора - 5 МГц.

Действительное значение частоты встроенного опорного генератора частотомеров устанавливается с погрешностью ± Г10^-8 относительно номинального значения частоты.

• 5 Частотомеры по входам А, С измеряют период:

• - синусоидальных сигналов в диапазоне от 5 нс до 100 с (от 200 МГц до 0,01 Гц);

• - импульсных сигналов любой полярности в диапазоне от 10 нс до 100 с (от 100 МГц до 0,01 Гц) при длительности импульсов не менее 5 нс.

• 5.1 Уровень входного сигнала при входном сопротивлении 1 МОм:

• - от 0,02 до 10 В - для сигнала синусоидальной формы с периодом более 10 нс;

• - от 0,05 до 10 В - для сигнала синусоидальной формы с периодом от 5 до 10 нс;

• - от 0,05 до 10 В - для сигнала импульсной формы.

• 5.2 Уровень входного сигнала при входном сопротивлении 50 Ом:

• - от 0,02 до 2 В - для сигнала синусоидальной формы с периодом более 10 нс;

• - от 0,05 до 2 В - для сигнала синусоидальной формы с периодом от 5 до 10 нс;

• - от 0,05 до 2 В - для сигнала импульсной формы.

• 5.3 Число усредняемых периодов входного сигнала: 1, 10, 100, 1000, 10000.

Период меток времени: 10^-7, 10^-6, 10^-5, 10^-4, 10^-3 с.

• 6 Пределы допускаемой относительной погрешности периода синусоидального или импульсного сигнала с длительностью фронта импульсов более половины периода меток времени частотомера 5_т, вычисляются по формуле (2):

5т= ± (|50| + |5зап.|+Т0 /пТх,                                                                     (2)

где З_зап - относительная погрешность запуска; n - число усредняемых периодов входного сигнала; Т₀ - период меток времени частотомера, с; Т_х - период входного сигнала, с.

Пределы допускаемой относительной погрешности запуска 5_зап определяются по формуле (3):

Ззап = ± 2 (3- 10^-3Катт+ип)/пЖ,                                                  (3)

где Катт - коэффициент ослабления входного делителя (аттенюатора), (Катт = 1 при включенном делителе 1:1 и Катт = 10 при включенном делителе 1:10); S - крутизна перепада напряжения входного сигнала в точке запуска, В/с;

U_n - пиковое значение помехи входного сигнала, В, если помеха имеет случайный характер со средним квадратичным значением 5_п, то U_n = 35_п.

Для синусоидального входного сигнала при запуске в точке с максимальной крутизной Ззап определяется по формуле (4):

Ззап = ±(3'10^-3Ка_ТТ+0,3ип)/пи_и ,                                                            (4)

где Um - амплитуда входного сигнала, В

При импульсной форме входного сигнала с длительностью фронта импульсов не более половины периода меток времени частотомера относительная погрешность измерений периода 5_Т не выходит за пределы значений, вычисляемых по формуле (5):

5т = ±(|5о|+То/п7У).                                                              (5)

• 7 Частотомеры по входам А, С измеряют длительность импульсов любой полярности от 1 мкс до 1оо с при частоте следования импульсов не более 5оо кГц и напряжении входного сигнала:

• - при входном сопротивлении 5о Ом от о,о5 до 2 В амплитудного значения;

• - при входном сопротивлении 1 МОм от о,о5 до 1о В амплитудного значения.

• 8 Пределы допускаемой абсолютной погрешности измерений длительности импульсов (At_x, с), вычисляются по формулам (6) и (7):

• - при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток времени частотомера:

A^tx = ±^(|5о^|Г_г^+(тф^+тс^)/2+То⁾,                                                          ⁽⁶⁾

где Тф, т_с - длительности фронта и среза измеряемого импульса, с; tx - длительность измеряемого импульса на уровне о,5 от амплитудного значения, с;

- при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени частотомера:

Atx = ± (|8о|?_х+То).                                                                        (7)

• 9 Частотомеры по входам А, С измеряют интервал времени от 1 мкс до 1оо с между фронтами импульсов "Старт" и "Стоп" любой полярности при длительности импульсов не менее 1о нс и напряжении:

• - при входном сопротивлении 5о Ом     от о,о5 до 2 В амплитудного значения;

• - при входном сопротивлении 1 МОм    от о,о5 до 1о В амплитудного значения.

• 10 Пределы допускаемой абсолютной погрешности измерений интервала времени At_x, вычисляются по формулам (8) и (9):

• - при суммарной длительности фронтов импульсов более половины периода меток времени частотомера:

Atx = ± (|8о|?х+(тфл+тфс)/2+То),                                                    (8)

где   ТфА, ТфС - длительности фронтов импульсов по входам А, С соответственно, с;

t_x - длительность измеряемого интервала между импульсами на уровне 0,5 от амплитудного значения, с.

- при суммарной длительности фронтов импульсов не более половины периода меток времени частотомера:

Atx = ± (|5о|<_г+То).                                                                        (9)

• 11 Частотомеры по входам А, С измеряют скважность от 1,ооооо1 до 999999999 сигнала импульсной формы любой полярности, длительностью от 1 мкс до 1оо с при частоте следования импульсов не более 5оо кГц и напряжении входного сигнала:

• - при входном сопротивлении 5о Ом      от о,о5 до 2 В амплитудного значения;

• - при входном сопротивлении 1 МОм     от о,о5 до 1о В амплитудного значения.

• 12 Частотомеры измеряют отношение частот двух электрических сигналов:

• - частоты сигнала поступающего на вход А к частоте сигнала поступающего на вход С (А/С) и частоты сигнала поступающего на вход С к частоте сигнала поступающего на вход А (С/А) в диапазоне отношения частот от о,ооо1 до 999999999;

• - частоты сигнала поступающего на вход В к частоте сигнала поступающего на вход С (В/С) в диапазоне отношения частот от 0,5 до 999999999.

• 13 Пределы допускаемой относительной погрешности измерений отношения частот, вычисляются по формулам (10) и (11):

• - отношение А/С и С/А:

  (10)

ff2 = ± (53an2+f2/f1’n2),

где 5_зап2 - относительная погрешность запуска по входу, на который поступает сигнал с частотой f2;

f1, f2 - сравниваемые частоты по входам А,С, Гц; n2 - число усредняемых периодов сигнала с частотой f2.

- отношение В/С:

ffC = ± (ЗзапС^С 'l^6/fB'ⁿC⁾,

где 5запс - относительная погрешность запуска по входу С;

f_B, f_c - сравниваемые частоты по входам В, С соответственно, Гц;

nC - число усредняемых периодов входного сигнала по входу С;

16 - коэффициент деления частоты по входу В.

• 14 Частотомеры обеспечивают счет импульсов от 1 до 999999999 любой полярности, поступающих на входы А, С за время действия сигнала «GATA» длительностью не менее 0,1 мкс, который:

• - формируется:

• 1) по значениям длительностей сигналов, поступающих на входы С, А;

• 2) по значениям периодов сигналов, поступающих на входы С, А;

• - является фиксированным интервалом времени 60 с (режим тахометра).

• 15 Частотомеры обеспечивают:

• - измерение длительности импульсов с усреднением 10, 100, 1000, 10000;

• - измерение длительности импульсов с использованием внешнего генератора меток.

• 16 Время счета частотомеров при измерении частоты, мс:

  ^{1; 1}_.^{0; 10 2;}_. ^{103; 104}_.^; _{2 . 3 . 4} (16 ^.1), (16^.10), (16^.10²), (16^.10³), (16^.10⁴).

  9 десятичных разрядов.

  USB 2.0.

  50.

  напряжением, В (230±23), номинальной частотой 50/60 Гц.

  IP20 по ГОСТ 14254-96.

  4,0.

• - по входам А, С                               1; 10; 10 ²;

• - по входу В

• 17 Формат индикации результатов измерений

• 18 Интерфейс

• 19 Потребляемая мощность, В^.А, не более

• 20 Питание от сети переменного тока

• 21 Степень защиты оболочки

• 22 Масса частотомеров, кг, не более

• 23 Габаритные размеры (длина х ширина х высота),

мм, не более                                   345 x 285 x 106.

• 24 Рабочие условия применения:

• - температура окружающего воздуха, °С          от минус 10 до 50;

• - относительная влажность воздуха при температуре воздуха 25 °C, %   до 90;

• - атмосферное давление, кПа (мм рт. ст.)           от 84 до 106,7 (от 630 до 800).
