Наименование

Обозначение

Количество

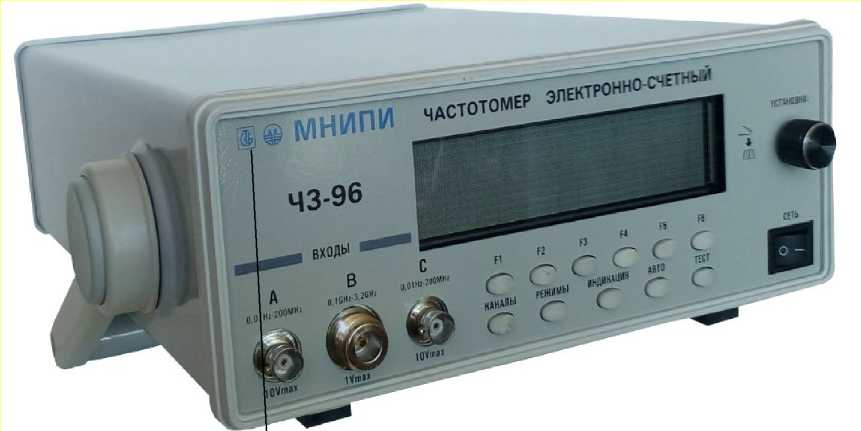

Частотомер электронно-счетный Ч3-96

УШЯИ.411186.006

1 шт.

Комплект запасных частей и принадлежностей

УШЯИ.305654.129

1 комплект

Руководство по эксплуатации

УШЯИ.411186.006 РЭ

1 экз.

Методика поверки МРБ МП.2686-2017

УШЯИ.411186.006 МП

1 экз.

Наименование характеристики

Значение

Диапазон измерения частот синусоидальных или импульсных сигналов любой полярности на входах А и С, Гц

от 0,01 до 20040⁶

Уровень входного сигнала (при входном сопротивлении 1 МОм), В:

- для сигнала синусоидальной формы в диапазоне частот, ^Гц ₆

- от 0,01 до 100-10⁶ включ.

от 0,02 до 10

- св. 100-10⁶ до 170-10⁶ включ.

от 0,03 до 10

- св. 170-10⁶ до 200 •Ю⁶ включ.

от 0,05 до 10

- для сигнала импульсной формы (при длительности импульса входного сигнала не менее 5 нс)

от 0,05 до 10

Уровень входного сигнала (при входном сопротивлении 50 Ом), В:

- для сигнала синусоидальной формы в диапазоне частот, ^Гц ₆

от 0,02 до 2

- от 0,01 до 100-10⁶ включ.

от 0,03 до 2

• - св. 100-10⁶ до 170-10⁶ включ.

• - св. 170-10⁶ до 200^ 10⁶ включ.

0,05 до 2

- для сигнала импульсной формы (при длительности импульса входного сигнала не менее 5 нс)

от 0,05 до 2

Диапазон измерений частот синусоидальных сигналов на входе В, Гц

от 100-10⁶ до 3,2М0⁹

Уровень входного сигнала (при относительном уровне помех и гармонических составляющих входного сигнала на более минус 25 дБ), в диапазоне частот от 100 до 1200 МГц, В:

от 0,03 до 1

Уровень входного сигнала (при относительном уровне помех и гармонических составляющих входного сигнала на более минус 25 дБ), в диапазоне частот от 1200 до 3200 МГц, мВт:

от 0,03 до 20

Относительная    погрешность    измерения   частоты

синусоидальных или импульсных сигналов 8f, не более

«,= ±0 «•!+

Относительная погрешность по частоте встроенного опорного генератора 6_о по истечении времени установления рабочего режима, равного 1 ч, не более: - за 30 суток

+2-10^-8

- за 12 месяцев

±5-10^-8

Номинальное значение частоты встроенного опорного генератора, МГц

5

Наименование характеристики

Значение

Относительная    погрешность    установки    частоты

±5-10"⁹

встроенного    опорного    генератора    частотомеров

(относительно номинального значения частоты)

Время счета частотомеров т_сч при измерении частоты по входам А, С, В, мс

1, 10, 100, 10³, 10⁴, 10⁵

Диапазон измерений периода на входах А, С, с - синусоидальных сигналов

от 540"⁹ до 10⁶

- импульсных сигналов (при длительности импульсов не менее 5 нс)

от 1040"⁹ до 10⁶

Уровень входного сигнала (при входном сопротивлении 1 МОм), В:

- для сигнала синусоидальной формы с периодом более 10 нс

от 0,02 до 10

- для сигнала синусоидальной формы с периодом от 5 до 10 нс

от 0,05 до 10

- для сигнала импульсной формы

от 0,05 до 10

Уровень входного сигнала (при входном сопротивлении 50 Ом), В:

- для сигнала синусоидальной формы с периодом более 10 нс

от 0,02 до 2

- для сигнала синусоидальной формы с периодом от 5 до 10 нс

от 0,05 до 2

- для сигнала импульсной формы

от 0,05 до 2

Число усредняемых периодов входного сигнала

1; 10; 100; 1000; 10000, 100000

Период меток времени, с

10’⁸;10’⁷; 10^-6; 10^-5; 10^-4; 10^-3

Относительная погрешность измерения периода синусоидального или импульсного сигнала с длительностью фронта импульсов более половины периода меток времени частотомера 6_Т, не более

d = ±(5_О| + |5зап + Пт ), **

Относительная погрешность измерения периода d_T при импульсной форме входного сигнала с длительностью фронта импульсов не более половины периода меток времени частотомера, не более

8_r = ±(SJ + -Д ),

nTx

Диапазон измерения длительности импульсов любой полярности на входах А, С при частоте следования импульсов не более 10 МГц и напряжении входного

сигнала, с:

• - от 0,05 до 2 В (при входном сопротивлении 50 Ом)

• - от 0,05 до 10 В (при входном сопротивлении 1 МОм)

от 2040"⁹ до 10⁶

Абсолютная   погрешность измерения   длительности

импульсов Д/_Х,с:

- при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток

Dtx = ±К|?х + ^{t ф} f^с + T_o ),***

времени частотомера

- при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени

^Dtx = ±^(d o\*x ^{+ T}o)

частотомера

Диапазон    измерения    длительности    импульсов,

поступающих на входы А, С в режиме "пД^1 нс", нс

от 10 до 100

Абсолютная погрешность   измерения длительности

импульсов не более, нс

±3

Наименование характеристики

Значение

Диапазон измерения интервала времени на входах А,С между фронтами импульсов «Старт» и «Стоп» любой полярности при длительности импульсов не менее 10 нс, с

от 100А0"⁹ до 10⁶

Диапазон   измерения   отношений   частот   двух

электрических сигналов:

- частоты сигнала поступающего на вход А к частоте сигнала поступающего на вход С (A/С) и частоты сигнала поступающего на вход С к частоте сигнала поступающего на вход А (C/A)

от 0,00001 до 999999999

- частоты сигнала поступающего на вход B к частоте сигнала поступающего на вход C (В/С) или на вход А (В/А)

от 0,5 до 999999999

Относительная погрешность измерения отношения частот не более

- отношение А/С и С/А

^df1/f2  =  ±^(d зап2  ⁺ f      )>

****

- отношение В/С

SfB/fC =  ±(s.     +           ),

^fB • ⁿC

*****

Диапазон   счета   импульсов   любой   полярности,

поступающих на входы А, С при частоте следования не более 200 МГц и поступающих на вход В при частоте следования от 100 до 3200 МГц за время действия сигнала «GATE»

от 1 до 999999999

Измерение (вычисление) параметров сигналов:

• - период сигнала по результату измерения частоты;

• - частоту сигнала по результату измерения периода сигнала;

• - отношение частот двух сигналов (A/В, C/В) по результатам измерения частот по каналам A и В, C и В;

от 10^-6 до 2

- коэффициент заполнения по результатам измерения дли-

от 10^-5 до 0,9999999

тельности и периода импульсных сигналов;

- разность фаз импульсных сигналов по каналам А, С

от минус 180° до плюс 180°

где

* d_o - относительная погрешность по частоте опорного генератора (встроенного или внешнего); f_x - измеряемая частота, Гц; т_сч - время счета частотомера, с; К - коэффициент:

К = 1 для каналов А, С; К = 16 для канала В;

** d₃a_п - относительная погрешность запуска; n - число усредняемых периодов входного

сигнала; To - период меток времени частотомера, с; Tx

- период входного сигнала, с;

***Тф, т_с     - длительности фронта и среза измеряемого импульса, с; t_x    - длительность

измеряемого импульса на уровне 0,5 от амплитудного значения, с;

**** 8_зяп2. - относительная погрешность запуска по входу, на который поступает сигнал с частотой f2; f1, f2 - сравниваемые частоты по входам А, С, Гц; n2 - число усредняемых

периодов сигнала с частотой f2;

***** d^c - относительная погрешность запуска по входу С; f_B , f_c- сравниваемые частоты по входам В, С соответственно, Гц; п_С - число усредняемых периодов входного сигнала по входу С; 16- коэффициент деления частоты по входу В.

Наименование характеристики

Значение

Напряжение питания от сети переменного тока, В - при частоте (50 ± 1) Гц

230±23

Степень защиты оболочки по ГОСТ 14254-2015

IP20

Потребляемая мощность, В •А, не более

40

Габаритные размеры, мм, не более

- длина

355

- ширина

284

- высота

105

Масса, кг, не более

4

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -10 до +50

- относительная влажность при 25 °С, %, не более

9

- атмосферное давление, кПа (мм рт.ст.)

от 60,0 до 106,7 (от 450 до 800)
