Наименование

Обозначение

Количество

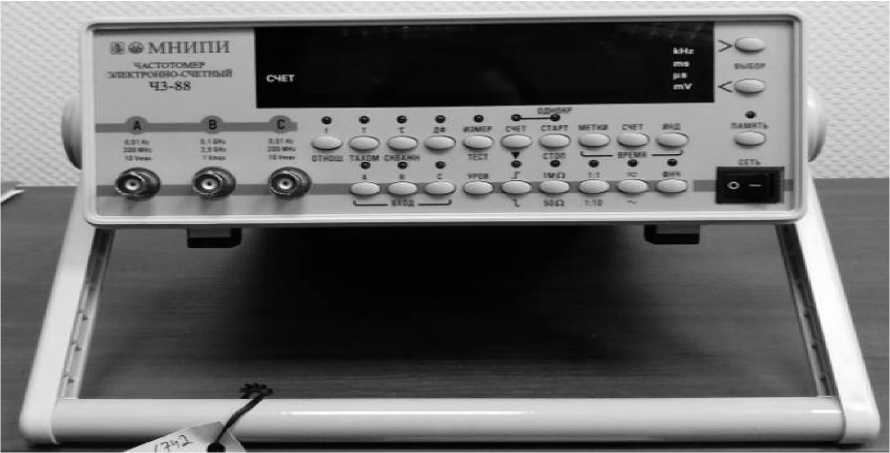

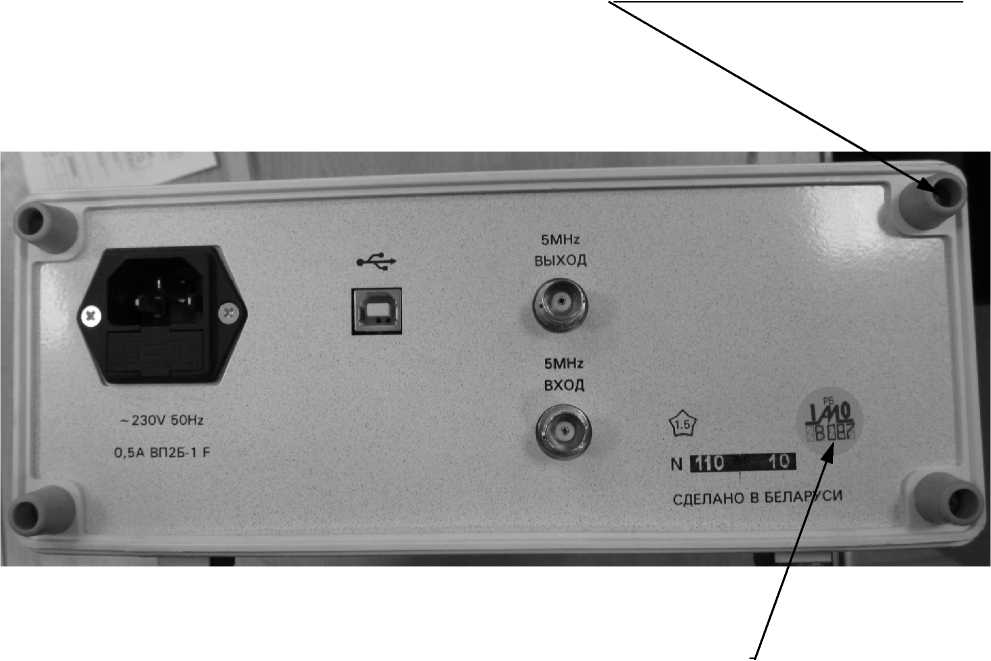

Частотомер электронно-счетный Ч3-88

УШЯИ.411186.005

1 шт.

Комплект запасных частей и принадлежностей

УШЯИ.305654.081

1 комплект

Руководство по эксплуатации

УШЯИ.411186.005 РЭ

1 экз.

Методика поверки

УШЯИ.411186.005 МП (МРБ МП.1601-2006)

1 экз.

Наименование характеристики

Значение

Диапазон измерений частот синусоидальных или импульсных сигналов любой полярности на входах А и С, Гц

от 0,01 до 200И0⁶

Наименование характеристики

Значение

Уровень входного сигнала (при входном сопротивлении 1 МОм), В:

• - для сигнала синусоидальной формы в диапазоне частот, Гц

• - от 0,01 100Ч0⁶ включ.

• - св. 100Ч0⁶ до 170Ч0⁶ включ.

• - св. 170Ч0⁶ до 200^ 10⁶ включ.

• -  для сигнала импульсной формы (при длительности импульса входного сигнала не менее 10 нс)

от 0,02 до 10

от 0,03 до 10

от 0,05 до 10

от 0,05 до 10

Уровень входного сигнала (при входном сопротивлении 50 Ом), В:

• - для сигнала синусоидальной формы в диапазоне частот, Гц

• - от 0,01 100Ч0⁶ включ.

• - св. 100Ч0⁶ до 170Ч0⁶ включ.

• - св. 170Ч0⁶ до 200Ч0⁶ включ.

• -  для сигнала импульсной формы (при длительности импульса входного сигнала не менее 10 нс)

от 0,02 до 2

от 0,03 до 2

от 0,05 до 2

от 0,05 до 2

Диапазон измерений частот синусоидальных сигналов на входе В, Гц

от 100М0⁶ до 2,5М0⁹

Уровень входного сигнала (при относительном уровне помех и гармонических составляющих входного сигнала не более минус 25 дБ), В:

- в диапазоне частот, Гц

• - от 100Ч0⁶ до 1,2-10⁹ включ.

• - св. 1,2-10⁹ до 2,5Ч0⁹ включ.

от 0,03 до 1 от 0,03 до 20 мВт

Относительная погрешность измерений частоты с синусоидальных или импульсных сигналов fy не более

⁸ f = ± ⁽5 J +     _t

J x ¹ сч

Относительная погрешность по частоте встроенного опорного генератора д_о по истечении времени установления рабочего режима, равного 1 ч, не более:

• - за 30 суток

• - за 12 месяцев

+5-10^-8

+1-10^-7

Номинальное значение частоты встроенного опорного генератора, МГц

5

Относительная погрешность установки частоты встроенного опорного    генератора частотомеров (относительно

номинального значения частоты)

+1-10^-8

Диапазон измерений периода на входах А, С, нс

• - синусоидальных сигналов частотой от 0,01 Гц до 200 МГц

• - импульсных сигналов (при длительности импульсов не менее 5 нс) частотой от 0,01 Гц до 100 МГц

от 5 до 100М0⁹

от 10 до 100^ 10⁹

Уровень входного сигнала (при входном сопротивлении 1 МОм), В:

• - для сигнала синусоидальной формы с периодом не более 10 нс

• - для сигнала синусоидальной формы с периодом от 5 до 10 нс

• - для сигнала импульсной формы

от 0,02 до 10

от 0,05 до 10

от 0,05 до 10

Наименование характеристики

Значение

Уровень входного сигнала (при входном сопротивлении 50 Ом), В:

• - для сигнала синусоидальной формы с периодом не более 10 нс

• - для сигнала синусоидальной формы с периодом от 5 до 10 нс

• - для сигнала импульсной формы

от 0,02 до 2

от 0,05 до 2

от 0,05 до 2

Число усредняемых периодов входного сигнала

1; 10; 100; 1000; 10000

Период меток времени, с

10’⁷; 10’⁶; 10’⁵; 10’⁴; 10’³

Относительная погрешность измерения периода синусоидального или импульсного сигнала с длительностью фронта импульсов более половины периода меток времени частотомера 6_Т, не более

d = ±Фо|

^To

⁺ ^ап)  ⁺ T )’ ²

nTx

Относительная погрешность запуска 6_зап

З-Ю^К^+^З)

^зап    -       nsr*

Относительная погрешность измерения периода синусоидального входного сигнала при запуске в точке с максимальной крутизной 6_зап

„         3-1О-^аК_этт+О,Зи_п4)

^Зап -

Относительная погрешность измерения периода d_T при импульсной форме входного сигнала с длительностью        фронта        импульсов

не более половины периода меток времени частотомера, не более

St = ±(8J + ^T ),

nTx

Диапазон измерений длительности импульсов любой полярности на входах А, С при частоте следования импульсов не более 500 кГц и напряжении входного сигнала, с:

• - от 0,05 до 2 В (при входном сопротивлении 50 Ом)

• - от 0,05 до 10 В (при входном сопротивлении 1 МОм)

от 1 •Ю’⁶ до 100

Абсолютная погрешность измерения длительности импульсов At_x, с:

• - при суммарной длительности фронта и среза измеряемых импульсов более половины периода меток времени частотомера

• - при суммарной длительности фронта и среза измеряемых импульсов не более половины периода меток времени частотомера

D, = ±(8.

Dtx =

It + ^{Тф +Тс} +T )⁵⁾

2      ob

±^(d «к  ^{+ T}o )•

Диапазон измерений интервала времени на входах А, С между фронтами импульсов «Старт» и «Стоп» любой полярности при длительности импульсов не менее 10 нс, с

от 1 •Ю’⁶ до 100

Абсолютная погрешность при измерении интервала времени At_x (при суммарной длительности фронтов импульсов более половины периода меток времени частотомера), не более

W^+^+t.⁶’

Наименование характеристики

Значение

Абсолютная погрешность при измерении интервала времени At_x (при суммарной длительности фронтов импульсов не более половины периода меток времени частотомера), не более

Д«» = ±№1^ + г_о)⁷⁾

Диапазон измерений скважности сигнала импульсной формы любой полярности, длительностью от 1 мкс до 100 с при частоте следования импульсов не более 500 кГц на входах А,С

от 1,000001 до 999999999

Диапазон отношений частот двух электрических сигналов:

• - частоты сигнала поступающего на вход А к частоте сигнала поступающего на вход С (A/С) и частоты сигнала поступающего на вход С к частоте сигнала поступающего на вход А (C/A)

• - частоты сигнала поступающего на вход B к частоте сигнала поступающего на вход C (В/С)

от 0,0001 до 999999999

от 0,5 до 999999999

Относительная погрешность измерения отношения частот не более:

- отношение А/С и С/А

s    =±(d    + ^f )⁸⁾

^Of1/f2   ^_  - \°зап2        е      Л

fl ■ ⁿ2

- отношение В/С

Sff = ±(3запС +  ,     P

^fB ■ ⁿC

Диапазон счета импульсов любой полярности и длительностью не менее 0,1 мкс, поступающих на входы А, С за время действия сигнала «GATE»

от 1 до 999999999

Усреднение при измерении длительности импульсов

10; 100; 1000; 10000

Время счета частотомеров при измерении частоты, мс

• - по входам А, С

• - по входу В

1; 10; 10²; 10³;₂10⁴      ₃

(16-1); (16-10); (16-10²); (16^10³);

(16^10⁴)

₁^г₎^де

• ¹⁾ d_o - относительная погрешность по частоте опорного генератора (встроенного или внешнего); f_x - измеряемая частота, Гц; т_сч - время счета частотомера, с;

• ²⁾ d₃a_п - относительная погрешность запуска; n - число усредняемых периодов входного сигнала; To - период меток времени частотомера, с; Tx - период входного сигнала, с;

• ³⁾ Катт - коэффициент ослабления входного делителя (аттенюатора) (Катт = 1 при включенном делителе 1:1 и Катт = 10 при включенном делителе 1:10); S - крутизна перепада напряжения входного сигнала в точке запуска, В/с; Un - пиковое значение помехи входного сигнала, В, если помеха имеет случайный характер со средним квадратичным значением с_п, то U_n=3c_n;

• ⁴⁾ Um - амплитуда входного сигнала, В;

• ⁵⁾ Тф, т_с - длительности фронта и среза измеряемого импульса, с; t_x - длительность измеряемого импульса на уровне 0,5 от амплитудного значения, с;

• ⁶⁾ т_ФА, т_ФС - длительности фронтов импульсов по входам A, С соответственно, с; tx - длительность измеряемого интервала между импульсами на уровне 0,5 от амплитудного значения, с;

⁸⁾ d^an? - относительная погрешность запуска по входу, на который поступает сигнал с частотой f2; f1, f2 - сравниваемые частоты по входам А, С, Гц; n2 - число усредняемых периодов сигнала с частотой f₂;

Наименование характеристики

Значение

Напряжение питания от сети переменного тока, В - частота 50/60 Гц

230±23

- частота 50/60 Гц

220±11

- частота 400±20 Гц

220±11

Габаритные размеры, мм, не более

- длина

345

- ширина

285

- высота

106

Масса, кг, не более

4

Степень защиты оболочки

IP20

Потребляемая мощность, В •А, не более

40

Интерфейс

USB 2.0

Формат индикации результатов, разрядость

9

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от -10 до +50

- относительная влажность при 25 °С, %, не более

90

- атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7 (от 630 до 800)
