Обозначение

Наименование

Количество, шт.

Г4-221

Г4-221/1

УШЯИ.468759.0222

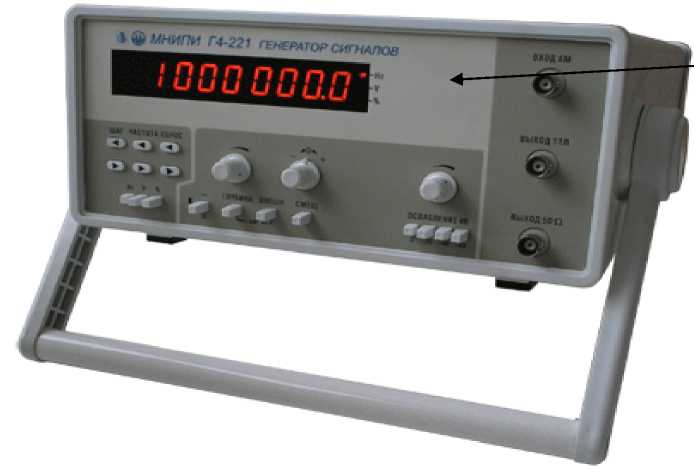

Генератор сигналов Г4-221

1

1

УШЯИ.468759.023

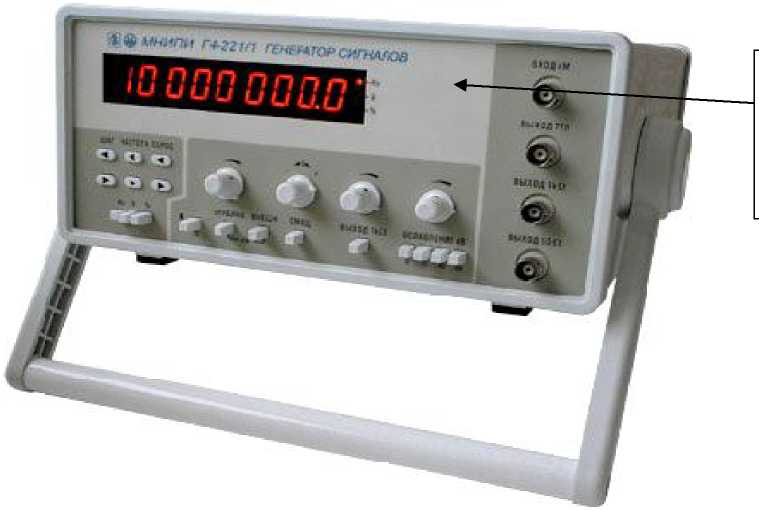

Генератор сигналов Г4-221/1

УШЯИ.468759.022 РЭ

Руководство по эксплуатации

1

1

УШЯИ.468759.023 РЭ

Руководство по эксплуатации

УШЯИ.460874.001 МП (МРБ МП. 1544-2006)

Методика поверки

1

1

ШНУР сетевой SCZ-1

1

1

Кабель

Tr4.850.252

1

1

Кабель

РУВИ.685631.011

1

1

Продолжение таблицы 2

Кабель интерфейсный

УШЯИ.685681.001

1

1

Нагрузка 50 Ом

УШЯИ.468548.010

1

1

Нагрузка 1 кОм

УШЯИ.468548.011

1

Вставка плавкая ВП2Б-1

0,5А

ОЮ0.481.005ТУ

2

2

УШЯИ.305642.189

Упаковка

1

1

УШЯИ.305642.189-01

Упаковка

Наименование характеристики

Значение характеристики

Диапазон частот сигналов:

• - немодулированных синусоидальной формы

• - амплитудно-модулированных синусоидальной формы

• - прямоугольной формы (меандр) и прямоугольной формы уровня ТТЛ

• - синусоидальной и прямоугольной форм повышенной амплитуды (только для генераторов Г4-221/1)

от 0,1 Гц до 17 МГц

от 50 кГц до 17МГц

от 0,1 Гц до 1 МГц

от 0,1 Гц до 1 МГц

Дискретность установки частоты, Гц

0,1

Пределы допускаемой абсолютной погрешности установки частоты, Гц

± (0,012 + 0,0001f), где f - значение установленной частоты в Гц

Нестабильность частоты за 15 мин., не более

± 1’10^-5

Максимальное напряжение сигнала синусоидальной формы, В, не менее:

• - на согласованной нагрузке 50 Ом

• - при работе на нагрузке более 100 кОм

5

10

Пределы допускаемой абсолютной погрешности установки напряжения сигнала синусоидальной формы, В:

• - в диапазоне частот от 10 Гц до 1 МГц;

• - в диапазоне частот св. 1 до 10 МГц

± (0,2 + 0,05U)

± (0,5 + 0,05U) В, где U -значение установленного напряжения в В

Максимальный размах сигнала прямоугольной формы (меандр), В, не менее:

- на согласованной нагрузке 50 Ом при работе на нагрузке более 100 кОм

14

28

Коэффициент гармоник сигнала синусоидальной формы, %, не более:

• - в диапазоне частот от 10 до 100 Гц;

• - в диапазоне частот св. 100 Гц до 120 кГц;

• - в диапазоне частот св. 120 кГц до 1 МГц;

• - в диапазоне частот св. 1 до 10 МГц

0,3

0,2

1,0

4,0

Плавное ослабление сигналов, дБ, не менее

40

Ступенчатое ослабление сигналов, дБ

20,40,60

Пределы допускаемой абсолютной погрешности ступенчатого ослабления сигналов, дБ:

• - в диапазоне частот от 10 Гц до 1 МГц;

• - в диапазоне частот св. 1 до 10 МГц

± 0,4

± 1

Амплитудная модуляция (АМ):

• - внутренним сигналом с частотой, Гц;

• - внешним сигналом с частотой, Гц

1000

от 30 до 10000

Пределы допускаемой относительной погрешности установки частоты внутреннего модулирующего источника, %

± 10

Коэффициент АМ, %

от 0 до 90

Пределы допускаемой абсолютной погрешности установки коэффициента АМ, %

± 5

Параметры сигнала прямоугольной формы (уровень ТТЛ): - время перехода из «1» в «0» и из «0» в «1», нс, не более

100

- напряжение «1», В, не менее

2,4

- напряжение «0», В, не более

0,4

Максимальной напряжение сигнала синусоидальной формы повышенной амплитуды на нагрузке 1 кОм, В, не менее

30

Пределы допускаемой абсолютной погрешности установки

± (0,5 + 0,05U), где U -

напряжения сигнала синусоидальной формы повышенной

значение установленного

амплитуды в диапазоне частот от 10 Гц до 1 МГц, В

напряжения в В

Коэффициент гармоник сигнала синусоидальной формы повышенной амплитуды, %, не более:

- в диапазоне частот от 10 до 100 Гц;

0,3

- в диапазоне частот св. 100 Гц до 120 кГц;

0,2

- в диапазоне частот св. 120 кГц до 1 МГц

1

Максимальный размах сигнала прямоугольной формы (меандр) повышенной амплитуды, В, не менее:

- в диапазоне частот до 100 кГц;

80

- в диапазоне частот св. 100 кГц до 1 МГц

50

Пределы допускаемой абсолютной погрешности установки размаха сигнала прямоугольной формы повышенной амплитуды, В:

± (0,5 + 0,1U),

- в диапазоне частот от 10 Гц до 100 кГц;

± (0,5 + 0,2U), где U -

- в диапазоне частот св. 100 кГц до 1 МГц

значение установленного

размаха в В

Питание от сети переменного тока: - напряжение, В;

230 ± 23

- частота, Гц

50 ± 0,5

Потребляемая мощность, В’А, не более

40

Диапазон температур рабочих условий применения, °С

от минус 10 до 50

Относительная влажность окружающего воздуха при 25 °С, %

до 90

Степень защиты оболочки по ГОСТ 14254-96

1Р20

Габаритные размеры (длина х ширина х высота), мм, не более

345x306x127

Масса, кг, не более

4,5

Средняя наработка на отказ, ч, не менее

15000
