Наименование

Обозначение

Количество

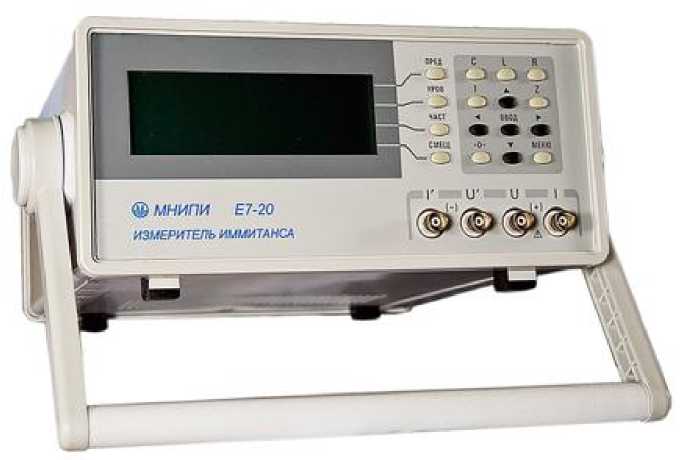

Измеритель иммитанса

Е7-20 (УШЯИ.411218.012)

1 шт.

Кабель сетевой

-

1 шт.

Устройство присоединительное

УП-1 (УШЯИ.685631.127)

1 шт.

Устройство присоединительное

УП-2 (УШЯИ.685631.126)

1 шт.

Устройство присоединительное*

УП-4 (УШЯИ.685631.130)

1 шт.

Кабель интерфейсный

УШЯИ.685631.001

1 шт.

Кабель

УШЯИ.685631.112

4 шт.

Вставка плавкая

ВП2Б-1В 0,5А 250 В

2 шт.

Руководство по эксплуатации

УШЯИ.411218.012 РЭ

1 экз.

Методика поверки

МП.МН 1353-2004

1 экз.

Упаковка

УШЯИ.305642.154

1 шт.

* Поставляется по отдельному заказу

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 25 до Ы0⁶

Пределы допускаемой относительной погрешности установки частоты испытательного сигнала, %

±0,02

Измеряемые параметры

|Z|, Rs, Rp, X, G, Cs, Cp, Ls, Lp, D, Q, ф, I

Диапазон измерений

(в зависимости от частоты) ^RP ^{, R}S ^{, X} |^Z|, ^Ом

от 1 • 10^-5 до 1 • 10⁹

G См

от 1-10’¹¹ до 10

U ^L₽, ^Гн

от 1-10^-11 до Г10⁴

Cs, Cp, Ф

от 1 • 10^-15 до 1

D, Q

от 10^-4 до 10⁴

ф,градус

от -90 до +90

I, A

от Г10^-8 до Ы0^-2

Пределы допускаемой основной относительной погрешности измерения*

по |Z|, %

8_Z = ±A1 • 8_и       **, где

U - значение напряжения испытательного сигнала, установленное на табло, В

Наименование характеристики

Значение

по R_S, R_P, G % при Q < 0;1 при Q > 0;1

±6z

±6z^(1+Q), где

Q - измеренное значение добротности

^{по L}S^{; L}P^; CS^; CP^{; X;} % при D < 0;1 при D > 0;1

по I

±6z

±6z^(1+D), где

D - измеренное значение тангенса угла потерь

±(3+10 мкА/ I), где

I - измеренное значение тока утечки, мкА

Пределы допускаемой основной абсолютной погрешности измерения* по D

при D<1

при D>1

по Q

при Q>1

при Q<1

по ф, градус

±(1(1 +10 • D)

1000 ^{v 7}

±6z^(10+D)

±5z"(10+Q)

Й0}⁽‘⁺ ‘°^e)

± (6z/ 1 %)-1^o

Пределы допускаемой дополнительной погрешности измерения 6_t, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С, %

St = ±5z/2

Диапазон установки напряжения (переменного тока) испытательного сигнала (среднее квадратическое значение), мВ

от 40 до 1000

Пределы допускаемой относительной погрешности установки напряжения (переменного тока) испытательного сигнала при частоте 1 кГц в диапазоне от 40 до 100 мВ включительно, % в диапазоне от 100,1 мВ до 1 В включительно, %

±10

±3

Диапазон установки напряжения смещения, В

от 0 до 40

Выходное сопротивление источника сигнала, Ом

100±20

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа

от +18 до +22

от 30 до 80

от 84 до 106

* При частотах свыше 100 кГц для параметров RS, RP, G, D, Q, ф (при D<10) и LS, LP, CS, CP, X, D, Q, ф (при Q <10) погрешность измерений не нормируется.

** Значение коэффициента А1 указано в таблице 3, значение S|Z| указано в таблице 4

Режим

«Быстро»

«Норма»

Значение коэффициента А1

3

1

Предел измерений

|Z|

Диапазон измерений

|Z|

Пределы допускаемой основной относительной погрешности измерения 5|Z|, %, на частотах

от 25 Гц до 99 Гц

от 100 Гц до 999 Гц

1 кГц

св. 1 до 10 кГц

св. 10 до 100 кГц

св. 100 до 1000 кГц

1 ГОм

от 0,01 до

1 ГОм

Z ± 10

|z|

± 0,5

10

|z| ± 0,4 •

10

10 МОм

от 1 до

10 МОм

±1,0

±0,5

±0,4

-

-

-

1 МОм

от 0,1 Ом до 1 МОм

±1,0

±0,3

±0,2

±0,5

-

-

100 кОм

от 10 до

100 кОм

±0,5

±0,2

±0,1

±0,2

±0,9

-

10 кОм

от 1 до

10 кОм

±0,5

±0,2

±0,1

±0,2

±0,5

±2,0

1 кОм

от 0,1 до

1 кОм

±0,5

±0,2

±0,1

±0,2

±0,5

±2,0

100 Ом

от 10 до100 Ом

±0,6

±0,3

±0,2

±0,3

±0,5

±2,0

10 Ом

от 1 до

10 Ом

±1,0

±0,5

±0,3

±0,4

±0,8

±3,0

1 Ом

от 0,1 до

1 Ом

±1,0

±0,7

±0,4

±0,4

±0,9

-

100 мОм

от 0,01 до

100 мОм

± 01

Z

± 0’7'⁰Г

Z

± 0.4^⁰¹

Z

± "•"

Z

Z

-

Наименование характеристики

Значение

Параметры электрического питания -напряжение переменного тока, В

230±23

-частота переменного тока, Гц

50

Потребляемая мощность, В • А, не более

20

Габаритные размеры (без ручки), мм, не более

- высота

127

- ширина

300

- длина

298

Масса, кг, не более

4

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +5 до +45

- относительная влажность (при температуре 25 °С), %, не более

90

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

5

Средняя наработка на отказ, ч

15000
