Принцип действия измерителя основан на методе периодического экранирования приемного электрода. Для этого используется вращающийся (с помощью двигателя) заземленный экран (заслонка), который периодически закрывает приемный электрод от электростатического поля. Напряжение на приемном электроде периодически изменяется от нуля (когда электрод закрыт) до значения, пропорционального потенциалу данной точки (когда электрод открыт).

Переменное напряжение, индицируемое на приемном электроде модулятора, усиливается по мощности электрометрическим усилителем (ЭМУ), в цепь обратной связи которого включен конденсатор.

С выхода АЦП сигнал поступает на встроенный микроконтроллер, которая осуществляет обработку результатов измерения, умножение на калибровочные коэффициенты, выдачу результатов на индикацию и через последовательный порт на внешнюю ПЭВМ.

Для удобства проведения измерений в измерителе имеется лазерный указатель расстояния до измеряемого объекта с двумя значениями расстояния 2 и 10 см.

Измеритель питается от встроенных аккумуляторов. Для питания измерителя от сети служит адаптер сетевой.

Конструктивно измеритель выполнен в пластмассовом корпусе прямоугольной формы с расширенной верхней частью.

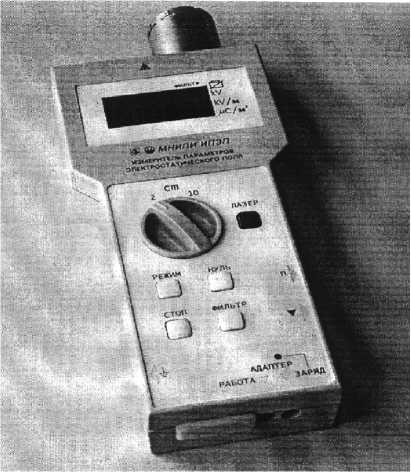

Рис.1 Внешний вид измерителя параметров электростатического поля ИПЭП - 1

Состав комплекта поставки:

Измеритель параметров электростатического поля ИПЭП-1

Адаптер сетевой KWM020-12M

Диапазон измерений потенциала:

• - при расстоянии до объекта 2 см, кВ                         ± (0,02 - 10);

• - при расстоянии до объекта 10 см, кВ                         ± (0,1 - 50);

Диапазон измерений напряженности электростатического поля, кВ/м ± (2 - 1000); Диапазон измерений поверхностной плотности электрических

зарядов, Кл/м²                                                                    ± (2• 10^-8 - 1 -10^-5);

Пределы допускаемой основной относительной погрешности измерения потенциала:

• - при расстоянии до объекта (2 ± 0,03) см, %        ± [5 + 0,2 (Un/ их - 1)];

• - при расстоянии до объекта (10 ± 0,05) см, %      ± [10 + 0,5 (Un/ их - 1)];

Пределы допускаемой основной относительной погрешности измерения напряженности электростатического поля, %                    ± [5 + 0,2 (Еп/Ех - 1)];

Пределы допускаемой основной относительной погрешности измерения поверхностной плотности электрических зарядов, %                           ± [5 + 0,2 (сп/сх - 1)];

Пределы допускаемой дополнительной погрешности, при изменении температуры окружающего воздуха на каждые 10 ^оС от нормальной в интервале рабочих температур, не превышают пределов основной погрешности для каждого вида измерений.

Расстояние до объекта измерения устанавлимое лазерным указателем, см                                  (2,00 ± 0,08) и (10,0 ± 0,4);

Пределы допускаемой дополнительной погрешности измерения, обусловленной погрешностью лазерного указателя, для каждого вида измерений, %

Потребляемая мощность, В А, не более

Габаритные размеры, мм, не более ширина, высота, глубина Масса, кг, не более Средний срок службы, ч Условия эксплуатации:

• -  температура окружающей среды, °С

• -  относительная влажность воздуха при температуре 25 °С, %

• -  атмосферное давление, кПа, (мм рт.ст)

• -  напряжение питающей сети, В

• -  частота, Гц
