Работа приборов основана на измерении значений токов (напряжений) на электродах тестируемого полупроводникового прибора (ПП) при формировании развертки по напряжению в канале C (коллектора). Измеренные значения напряжения развертки являются аргументом искомой ВАХ, которая служит основой для определения или расчета статических параметров тестируемого ПП.

В качестве функции искомой ВАХ могут быть использованы значения тока по каналу C и токов (напряжений) по каналам B и S. Все сигналы формируются и измеряются относительно нулевого потенциала (канал Е), к которому должен быть подключен один из электродов тестируемого объекта.

Результаты измерений представляются в виде графиков и в виде таблиц чисел на экране прибора.

Графическое отображение ВАХ формируется из отдельных точек или путем линейной аппроксимации ее значений в промежутках между измеренными точками.

При наличии у тестируемого ПП управляющего (база, затвор) и/или вспомогательного (подложка) электродов, прибор обеспечивает измерение семейства ВАХ по параметру, который может быть задан в виде последовательности ступеней тока или напряжения, формируемых по каналу В или S.

Прибор ИППП-3 имеет диапазон выходного тока по каналу коллектора от 1 нА до 10 А.

Прибор ИППП-3/1 имеет диапазон выходного тока по каналу коллектора от 1 нА до 20 А.

Внешний вид приборов представлен на рисунке 1.

Схема пломбирования приборов от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и оттиска клейма ОТК представлена на рисунке 2.

Схема с указанием нанесения знака поверки в виде клейма-наклейки представлена на рисунке 3.

■

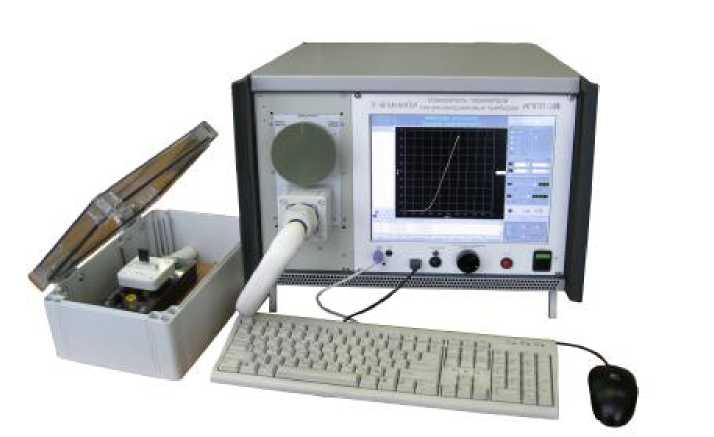

Рисунок 1 - Измеритель параметров полупроводниковых приборов ИППП-3/1. Внешний вид.

Место нанесения оттиска клейма ОТК

Место нанесения оттиска знака поверки

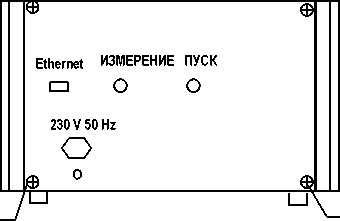

Рисунок 2 - Место нанесения оттиска знака поверки (вид прибора сзади)

Место нанесения знака поверки

1 1 -----1 1

Рисунок 3 - Место нанесения знака поверки (лицевая панель прибора)

Лист № 3 Всего листов 7

В комплект поставки прибора входят :

• 1 Измеритель параметров полупроводниковых приборов ИППП-3 ¹ 1 шт.

• 2 Комплект ЗИП эксплуатационный                           1 шт.

• 3 Руководство по эксплуатации                                 1 экз.

• 4 Методика поверки                                         1 экз.

Открытое акционерное общество «МНИПИ» (ОАО «МНИПИ»)

220113, Республика Беларусь, г. Минск, ул. Я. Коласа, д.73 тел. (017)262-21-24 факс (017)262-88-81

e-mail: oaomnipi@mail.belpak.by

Экспертиза проведена

Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),

Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru , www.vniims.ru

Заместитель Руководителя

Федерального агентства по

техническому регулированию и метрологии                     С.С. Голубев

М. п.    «____» ____________ 2015г.

¹

Модификации по требованию заказчика

• 1 Приборы имеют двухпроводную схему подключения тестируемого объекта по каналам С, B, E.

• 2   По каналу С (коллектора) приборы обеспечивают:

  • 2.1 Диапазон источника напряжения   от 0 до ± 2000 В.

  • 2.2 Максимальное значение выходного тока, не менее:

- 10 А - прибора ИППП-3;

- 20 А - прибора ИППП-3/1.

• 2.3 Измерение выходного напряжения канала С     от 0,05 до 2000 В.

• 2.4 Измерение выходного тока канала С:

- от 1 нА до 10 А - прибор ИППП-3;

- от 1 нА до 20 А - прибор ИППП-3/1.

• 2.5 Верхние пределы диапазонов измерения тока (напряжения), I_n (U_n)  -

соответствуют ряду чисел 1, 2, 5, 10.

• 2.6 Пределы допускаемой основной погрешности измерения:

• - тока         ±[1,5 % от 1_и + 0,5 % от 1_п]

  для I_n от 10 нА до 100 мкА; для I_n от 200 мкА до 2 А;

  для I_n от 5 до 50 А;

  для U_n от 500 мВ до 1000 В; для U_n 2000 В.

±[1,0 % от 1_и + 0,5 % от 1_п] ±[9,0 % от 1и + 1,0 % от In]

• - напряжения ±[1,0 % от и_и + 0,5 % от U_n]

±[1,5 % от ии + 0,5 % от Uh]

• 2.7 Выходное напряжение канала С имеет следующий вид:

• - сигнал в виде полуволны синусоидального напряжения длительностью А периода сети;

• - сигнал, включающий три периода синусоидального напряжения с частотой сети;

• - сигнал постоянного уровня;

• - сигнал в виде последовательности импульсов возрастающей амплитуды, длительностью от 0,2 до 2 мс и интервалами между импульсами не менее трех периодов сети.

Примечание - U (1ф) - значение формируемого напряжения (тока); U (1_и) - значение напряжения (тока) измеренного на нагрузке.

• 3 По каналу B (базы) приборы обеспечивают:

  • 3.1 Диапазон формирования ступенек тока и тока смещения положительной (отрицательной) полярности от 0,2 нА до 2,5 А.

  • 3.2 Диапазон измерения выходного тока через нагрузку от 1 нА до 2,5 А.

  • 3.3 Диапазон формирования ступенек напряжения и напряжения смещения

положительной (отрицательной) полярности    от 5 мВ до 40 В.

• 3.4 Диапазон измерения выходного напряжения на нагрузке от 50 мВ до 40 В.

• 3.5 Верхние пределы диапазонов формирования (измерения) тока (напряжения), I_n (U_n) - соответствуют ряду чисел 1, 2, 4, 10.

• 3.6 Пределы допускаемой основной погрешности формирования ступенек тока (напряжения) и тока (напряжения) смещения:

- тока              ±[1,5 % от 1ф + 0,5 % от I_n] для I_n от 40 нА до 100 мкА;

Лист № 5 Всего листов 7 ±[1,0 % от 1ф + 0,5 % от 1_п] для 1_п от 200 мкА до 10 А;

• - напряжения      ±[1,0 % от иф + 0,5 % от U_n];

• 3.7 Пределы допускаемой основной погрешности измерения:

• - тока              ±[1,5 % от 1_и + 0,5 % от 1_п] для 1_п от 40 нА до 100 мкА;

±[1,0 % от 1_и + 0,5 % от 1_п] для 1_п от 200 мкА до 10 А;

• - напряжения      ±[1,0 % от U_u + 0,5 % от U_n].

• 3.8 Вид выходного сигнала в режиме генератора напряжения (тока): постоянный уровень; сигнал ступенчато-изменяющейся формы; импульсные ступеньки.

• 4  По каналу S (подложки) приборы обеспечивают:

  • 4.1 Диапазон формирования ступенек тока и тока смещения положительной (отрицательной) полярности от 2 нА до 10 мА.

  • 4.2 Диапазон измерения выходного тока через нагрузкуот 1 нА до 10 мА.

  • 4.3 Диапазон формирования ступенек напряжения и напряжения смещения

положительной (отрицательной) полярности   от 50 мВ до 40 В.

• 4.4 Диапазон измерения выходного напряжения на нагрузке от 50 мВ до 40 В.

• 4.5 Верхние пределы диапазонов формирования (измерения) тока (напряжения), I_n (U_n) - соответствуют ряду чисел 1, 2, 4, 10.

• 4.6 Пределы допускаемой основной погрешности формирования ступенек тока (напряжения) и тока (напряжения) смещения:

• - тока              ±[1,5 % от 1ф + 0,5 % от 1_п] для 1_п от 40 нА до 100 мкА;

±[1,0 % от 1ф + 0,5 % от 1_п] для 1_п от 200 мкА до 10 мА;

• - напряжения      ±[1,0 % от иф + 0,5 % от и_п].

• 4.7 Пределы допускаемой основной погрешности измерения:

• - тока              ±[1,5 % от 1_и + 0,5 % от 1_п] для 1_п от 40 нА до 100 мкА;

±[1,0 % от 1_и + 0,5 % от 1_п] для 1_п от 200 мкА до 10 мА;

• - напряжения       ±[1,0 % от ии + 0,5 % от ип].

• 5  Приборы обеспечивают измерение ВАХ тестируемого объекта вида I = f (и), расчет отношения U/I (I/U) в измеренных точках, отображение результатов измерений (расчета) в виде графиков и таблиц чисел на экране прибора.

• 6  Интерфейсы                                 Ethernet 10/100 BASE-T, USB.

• 7  Потребляемая мощность, В •А, не более:

• - прибора ИППП-3                             400;

• - прибора ИППП-3/1                             450.

  8	Питание от сети переменного тока напряжением (230 ±23) В, частотой (50±1) Гц
  9	Степень защиты оболочки	IP20 по ГОСТ 14254-96.
  10	Масса прибора, кг, не более	37,0.
  11	Габаритные размеры, мм, не более	465х327х565.
  12	Рабочие условия применения:
  -	температура окружающего воздуха	от плюс 5 до плюс 40 оС;
  -	относительная влажность воздуха	до 80 % при температуре 25 оС;
  -	атмосферное давление	от 84 до 106,7 кПа
