Наименование

Обозначение

Количество

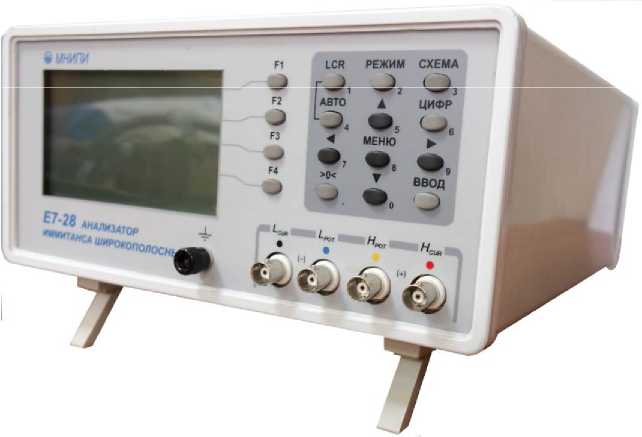

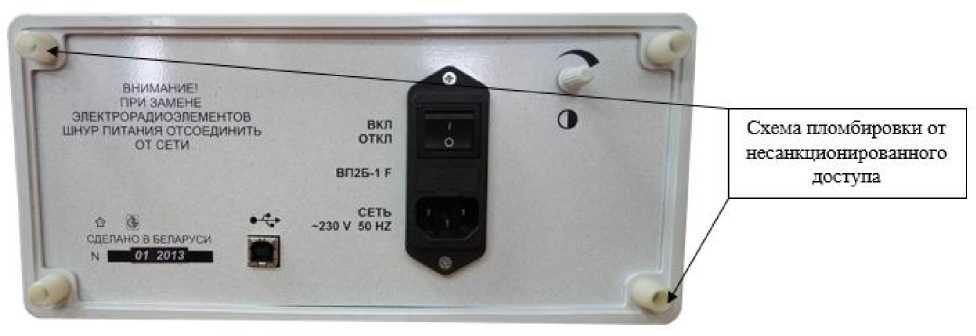

Анализатор иммитанса широкополосный

Е7-28 (УШЯИ.411218.020)

1 шт.

Кабель сетевой

SCZ-1

1 шт.

Устройство присоединительное

УП-2 (УШЯИ.685631.126)

1 шт.

Устройство присоединительное

УП-5 (УШЯИ.685631.184)

1 шт.

Кабель интерфейсный

USB2.0-cable A-B

1 шт.

Кабель

УШЯИ.685631.112

4 шт.

Руководство по эксплуатации

УШЯИ.411218.020 РЭ

1 экз.

Методика поверки

УШЯИ.411218.020 МП

МРБ МП.2392-2014

1 экз.

Упаковка

УШЯИ.305646.135

1 шт.

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 25 до 10⁷

Измеряемые параметры

|Z|, Rs, Rp, X, G B, |Y|, Cs, Cp, Ls, Lp, D, Q,

ф

Диапазон измерений

(в зависимости от частоты) Rp , Rs , X, |Z|, Ом

от +0,01 до +1 • 10⁸

G B, |Y|, См

от +1 • 10^-8 до +100

Ls, Lp, Гн

от +16040^-9 до +64040³

Cs, Cp, Ф

от +1,6-10^-12 до +0,64

D, Q,градус

от -90 до -0,001

ф,градус

от +0,001 до +90

Пределы допускаемой основной относительной погрешности измерения по |Z|, % по |Y|, %

по Rs, Rp, G, %

по Ls, Lp, Cs, Cp, X, B, %

6_z= ±(A1-A2-A3-A4)* ±|6z| ±(|6_z|-(1+|Q|)) ±(|6zh(1+|D|))

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерения

по ф, градус

по D

±|S_Z|

±    .(1 + DI ) при D<1

100

± ^dz -(1 + D²) при D>1

100 ^{v 7}

по Q

± wo^{+ Q) п}р^{и Q}<¹ ± 1oo^{-(1 + Q) п}р^{и Q}>¹

Пределы допускаемой дополнительной погрешности измерения параметров иммитанса, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С, %

не более 0,5 предела допускаемой основной погрешности

Диапазон установки напряжения (переменного тока) испытательного сигнала (среднее квадратическое значение), мВ

от +5 до +1000

Диапазон установки напряжения смещения с шагом 20 мВ, В

от 0 до +40

Выходное сопротивление источника сигнала, Ом

100±5

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа

от +18 до +22

от 30 до 80

от 84 до 106

* Значения коэффициентов А1 - А4 указаны в таблицах 3, 4.

На пределе 10 МОм при напряжении испытательного сигнала менее 40 мВ погрешность измерений не нормируется

Наименование коэффициента

Дополнительные условия

Значения коэффициентов

Коэффициент уровня

Напряжение испытательного сигнала, В

измерительного

0,005

14

сигнала (А2)

0,01

10

0,02

7

0,05

5

0,1

3

0,2

2

0,5

1

1,4

1

Коэффициент

Скорость измерений

скорости измерения

БЫСТРО

3

(А3)

НОРМА (Усреднение - 10)

1

Коэффициент влияния

Присоединительное устройство

присоединительного

УП-5

1

устройства (А4)

УП-2 (при F < 100 кГц)

1,5+0,015-F

Кабель УШЯИ.685631.112

1

где F - частота испытательного сигнала в килогерцах

Наименование характеристики

Значение

Параметры электрического питания -напряжение переменного тока, В

230±23

-частота переменного тока, Гц

50

Потребляемая мощность, В • А, не более

20

Габаритные размеры, мм, не более

- высота

134

- ширина

320

- длина

270

Масса, кг, не более

5

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность (при температуре 25 °С), %, не более

80 при температуре +25 °С

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч

15000
