Наименование

Обозначение

Количество

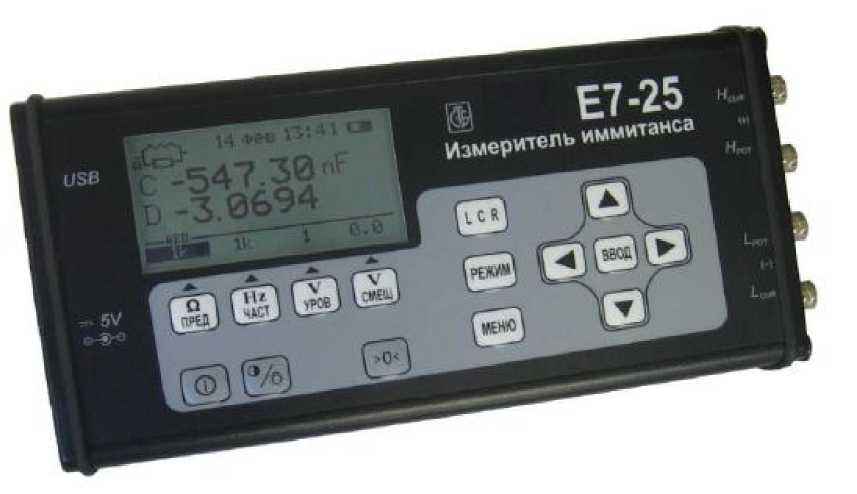

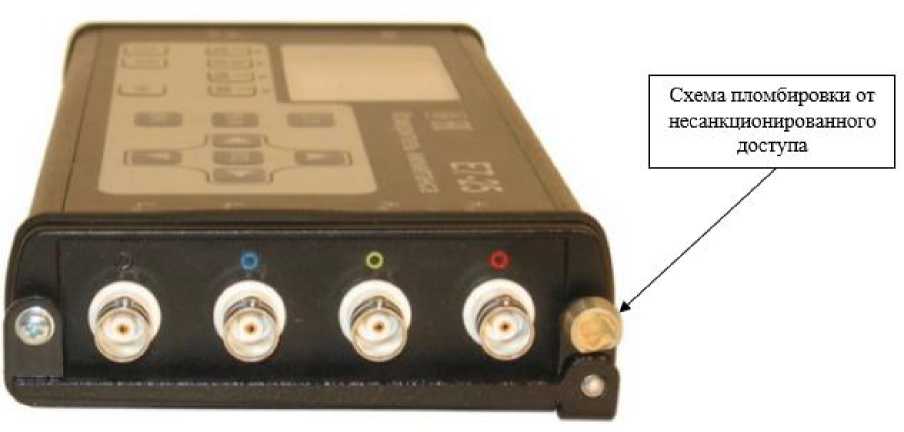

Измеритель иммитанса Е7-25

УШЯИ.411218.015

1 шт.

Сетевой адаптер

ES18E05-050

1 шт.

Устройство присоединительное УП-1

УШЯИ.685631.127

1 шт.

Устройство присоединительное УП-2

УШЯИ.685631.126

1 шт.

Устройство присоединительное УП-4

УШЯИ.685631.130

1 шт.

Кабель

УШЯИ.685631.112

4 шт.

Кабель интерфейсный

USB 2.0 A(M) - B(M)

1 экз.

Руководство по эксплуатации

УШЯИ.411218.015 РЭ

1 экз.

Методика поверки

УШЯИ.411218.015 МП (МРБ МП.1806-2008)

1 экз.

Упаковка

УШЯИ.305641.055

1 шт.

Упаковка

УШЯИ.305647.298

1 шт.

* Поставляется по отдельному заказу

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 25 до 10⁶

Измеряемые параметры

|Z|, Rs, Rp, Xs, Xp, Gs, Gp, Bs, Bp, |Y|, Cs, Cp, Ls, Lp, D, Q, ф, I

Диапазон измерений (в зависимости от частоты) ^RS, ^Rp, ^Xs, ^Xp, |^Z|, ^Ом

от 10^-5 до 10⁹

U ^LP, ^Гн

от 10 до 10⁴

Cs, Cp, Ф

от 10^-15 до 1

Gp, Gs, Bp, Bs, |Y|, См

от 10^-11 до 10

D, Q, градус

от 10^-4 до 10⁴

ф, градус

от минус 180° до +180°

I, А

от 10^-7 до 10^-3

Пределы допускаемой основной относительной погрешности измерения по |Z|, %

указаны в таблице 3

Пределы допускаемой основной относительной погрешности измерения

по Rs, Rp, Gp, L_s, Lp, Cs, Cp, Xs, Bp, Bs, D, Q, I

указаны в таблице 4

Пределы допускаемой основной абсолютной погрешности измерений по D, Q, ф

указаны в таблице 4

Пределы допускаемой дополнительной погрешности измерения параметров иммитанса, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С, %

0,5 предела допускаемой основной погрешности

Диапазон установки напряжения (переменного тока) испытательного сигнала (среднее квадратическое значение), мВ

от +40 до +700

Диапазон установки напряжения смещения с шагом 0,1 В (в диапазоне от 0 до 10 В включ.) и 1 В (в диапазоне св. 10 В), В

от 0 до +60

Выходное сопротивление источника сигнала, Ом

100±20

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа

от +18 до +22 от 30 до 80 от 84 до 106

Измеряемый параметр

Значение D, Q

Пределы допускаемой основной погрешности измерения

Y

-

Sy = ±Sz

Rs, Rp, Gp

Q<0,1

Sr = 3g=±3z

Q>o,i

Sr = 3g=±3z^(1+Q)

^Ls, ^Lp

D<0,1

Sl = ±Sz

D>0,1

Sl = ±5z'(1+D)

Cs, Cp

D<0,1

Sc = ±Sz

D>0,1

Sc = ±5z'(1+D)

Xs, Bp, Bs

D<0,1

Sx = Sb=±Sz

D>0,1

Sx = Sb=±Sz^(1+D)

D

D<1

Ad = ±(Sz/100 %)-(1+10-D)

D>1

Sd = ±5z'(10+D)

Q

Q>1

Sq = ±5z'(10+Q)

Q<1

Aq = ± (Sz/100 %)-(1+10-Q)

Ф

-

Дф = ± (Sz/ 1 %)-1°

I

-

Ai = ±(3+50 мкА/I) %

Примечания

• 1 Значение S_z определяется из таблицы 3.

• 2 D, Q, I — измеренные значения фактора потерь, добротности, тока утечки,

соответственно.

Наименование характеристики

Значение

Параметры электрического питания

-напряжение переменного тока, В

230±23

-частота переменного тока, Гц

50

Потребляемая мощность, В-А, не более

10

Габаритные размеры, мм, не более - высота

220

- ширина

109

- длина

35

Масса, кг, не более

0,8

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -20 до +50

- относительная влажность (при температуре +25 °С), %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч

15000
