Наименование

Обозначение

Количество

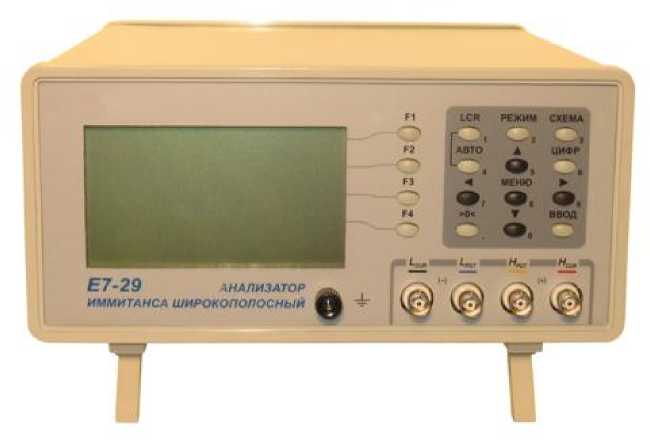

Анализатор иммитанса широкополосный

Е7-29

1 шт.

Кабель сетевой

-

1 шт.

Устройство присоединительное

УП-2

1 шт.

Устройство присоединительное

УП-5

1 шт.

Устройство присоединительное*

УП-9

1 шт.

Руководство по эксплуатации

УШЯИ.411218.022 РЭ

1 экз.

Методика поверки

МРБ МП.2664-2017

1 экз.

Упаковка

-

1 шт.

* Поставляется по отдельному заказу

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 5040³ до 1540⁶

Пределы     допускаемой     относительной

погрешности        установки        частоты

испытательного сигнала, %

±0,02

Измеряемые параметры

|Z|, Rs, Rp, X, G B, |Y|, Cs, Cp, Ls, Lp, D, Q, Ф

Диапазон измерений

(в зависимости от частоты) ^RP ^{, R}S ^{, X} |^Z|, ^Ом

G B, |Y|, См

U ^L₽, ^Гн

Cs, Cp, Ф

D, Q

ф,градус

от Г10^-2 до Г10⁸

от Г10^-8 до Г10²

от Г10^-8 до Г10²

от Г10^-12 до Г10^-4

от Г10^-4 до 9,999940³

от -180 до +180

Диапазон показаний Rp , Rs , X, |Z|, Ом G B, |Y|, См

U Lp, ^Гн

Cs, Cp, Ф

D, Q

ф,градус

от 0 до 9,999940⁹

от 0 до 9,999940³

от 0 до 9,999940⁴

от 0 до 9,999940^-3

от 0 до 9,999940³

от -180 до +180

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерения

по Zl, |Y|, %

5 _z = ±A1 • А2 • А3 • А4*

по R_S, R_P, G %

±5z-(1+Q), где

Q - измеренное значение добротности

ПО LS; Lp, CS; CP; X, B, %

±5z<1+D), где

D - измеренное значение тангенса угла потерь

Пределы допускаемой основной абсолютной погрешности измерения

по D

при D<1

±f \(1 + D )

при D>1

±( 0⁽¹⁺D D ’

по Q

при Q>1

±[ &>^{+Q 2})

при Q<1

±( 1 >^+Q)

по ф, градус

± S/

Пределы допускаемой дополнительной относительной погрешности измерения S_t, вызванной отклонением температуры окружающего воздуха от нормальной, % при +22 °С < t < +40 °C при -10°С <t<18 °C

St = ±|Sz|-(t - 22)/20

St = ±|5z|-(18 - t)/20

Диапазон установки напряжения (переменного тока) испытательного сигнала (среднее квадратическое значение), мВ

от 40 до 1000

Пределы допускаемой относительной погрешности установки напряжения (переменного тока) испытательного сигнала при частоте 50 кГц

в диапазоне от 40 до 100 мВ включ., мВ

в диапазоне св. 100 мВ до 1 В включ., %

±5

±3

Диапазон установки напряжения смещения, В

от 0 до 40

Выходное сопротивление источника сигнала, Ом

100±5

* Значение коэффициентов А1, А2, А3, А4 указано в таблицах 3 и 4

Предел измерений |Z|

Диапазон измерений |Z|

Значение коэффициента А1, %, на частотах

от 50 кГц до 100 кГц

св. 100 кГц до 1 МГц

св. 1 МГц до 15 МГц

1 МОм

от 100 кОм до

100 МОм

f

1 + 0,2 •

\z\ ] !¥ ^- \

-

-

100 кОм

от 10 кОм до

100 кОм

0,5 + 0,1 •

'\z\    ]

10^{4 1}₀

f

1 + 0,2 •

10⁴

-

10 кОм

от 1 кОм до

10 кОм

0,3 + 0,05

f Z

\ !¥ ^-1

_]

0,5 + 0,1 •

f |Z|

< io^{3 -1}

_]

0

f

1 + 0,2 •

\

|Z|     ]

!¥ ^-1

f

1 кОм

от 100 Ом до

1 кОм

0,2 + 0,02

f Z

_ч 10^{2 1}

_]

0

0,3 + 0,05

f |Z| ]

-Ч -1 10²

\0

0,3 + 0,05

f Z -4 -1

\¹⁰²

]

⁾) • f

0

100 Ом

от 10 Ом

до100 Ом

0,2 + 0,04

' 10² ₁

_]

0

0,3 + 0,05

' 10² ₁^> I^Z ~ 0

0,5 + 0,1 •

f 10²

I^Z ’ 0

• f

10 Ом

от 1 Ом до

10 Ом

0,5 + 0,1 •

f 10 ?

1 wr J

_f

1 + 0,2 •

\

n -1] JZ J

-

1 Ом

от 0,01 Ом до

1 Ом

f

1 + 0,2 •

А -1] \z )

-

-

где |Z| — измеренное значение модуля полного сопротивления, Ом. f - частота испытательного сигнала, МГц

Наименование коэффициента

Дополнительные условия

Значение коэффициента

Коэффициент А2

Напряжение испытательного сигнала, В

от 0,04 до 0,1

10

св. 0,1 до 0,3

3

св. 0,3 до 1

1

Коэффициент А3

Режим

«Быстро»

3

«Норма»

1

«Усреднение (10)»

1

Коэффициент А4

Устройство присоединительное

УП-2

1,5+0,015-F*

при F< 100 кГц

УП-5

1

УП-9

1

* F - частота испытательного сигнала, кГц

Наименование характеристики

Значение

Параметры электрического питания -напряжение переменного тока, В

230±23

-частота переменного тока, Гц

50

Потребляемая мощность, В • А, не более

20

Габаритные размеры, мм, не более

- высота

134

- ширина

320

- длина

270

Масса, кг, не более

5

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -10 до +40

- относительная влажность (при температуре 25 °С), %, не более

80

- атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет

6

Средняя наработка на отказ, ч

15000
