Номер по Госреестру СИ: 75259-19
75259-19 Осциллографы цифровые
(С8-54)
Назначение средства измерений:
Осциллографы цифровые С8-54 (по тексту - осциллографы) предназначены для исследования, регистрации и измерения параметров электрических сигналов в полосе частот от 0 до 200 МГц.
Осциллографы обеспечивают регистрацию, запоминание, измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 200 с, а также измерение амплитудно-временных параметров, спектральный анализ, измерение частоты и периода входного сигнала с выводом результата измерения на цветной TFT жидкокристаллический экран (далее - ЖК экран).
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Общие сведения
Дата публикации - 02.08.2019
Срок свидетельства - 22.12.2021
Номер записи - 172121
ID в реестре СИ - 667012
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
С8-54, Нет модификации,
Производитель
Изготовитель - ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1422 от 2019.06.18 Об утверждении типов средств измерений
№1269 от 2023.06.19 ПРИКАЗ_Об утверждении типов средств измерений_в рамках признания (1)
Наличие аналогов СИ: Осциллографы цифровые (С8-54)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ)
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16926-97 01.05.2008 |
Осциллографы универсальные, С1-151 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
16927-97 01.05.2008 |
Осциллографы сервисные, С1-150 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
19744-00 01.09.2010 |
Осциллографы, С1-157 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
20250-00 01.10.2005 |
Вольтметры универсальные, В7-65 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
20250-06 01.02.2011 |
Вольтметры универсальные, В7-65 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
20251-00 01.01.2011 |
Осциллографы двухканальные цифровые запоминающие, С8-33 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
20252-00 01.10.2005 |
Генераторы функциональные, Г6-43 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
22632-02 01.04.2007 |
Осциллографы двухканальные цифровые запоминающие, С8-36 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
22632-08 01.06.2013 |
Осциллографы двухканальные цифровые запоминающие, С8-36 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
24226-03 01.05.2013 |
Измерители иммитанса, Е7-21 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
24227-03 27.08.2021 |
Вольтметры универсальные, В7-77 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
24227-03 01.05.2013 |
Вольтметры универсальные, В7-77 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
24551-03 01.04.2008 |
Осциллографы универсальные, С1-166 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
24810-10 01.04.2015 |
Антенны измерительные, П6-23М ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
24810-16 29.10.2021 |
Антенны измерительные, П6-23М ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
25520-03 01.09.2008 |
Осциллографы универсальные, С1-166/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
25521-03 01.01.2014 |
Осциллографы запоминающие цифровые, С8-38 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
25563-03 01.01.2014 |
Генераторы сигналов функциональные, Г6-46 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
25563-16 30.10.2019 |
Генераторы сигналов функциональные, Г6-46 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
25564-03 26.06.2019 |
Генераторы сигналов низкочастотные, Г3-131 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
25564-03 01.01.2014 |
Генераторы сигналов низкочастотные, Г3-131 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
26050-03 01.12.2008 |
Мегаомметры, Е6-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
26050-10 01.08.2015 |
Мегаомметры, Е6-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
26051-03 01.12.2008 |
Мегаомметры цифровые, Е6-22 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
26051-10 01.08.2015 |
Мегаомметры, Е6-22 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
26425-04 01.03.2009 |
Вольтметры универсальные, В7-72 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
26425-09 01.11.2014 |
Вольтметры универсальные, В7-72 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
26596-04 01.08.2015 |
Частотомеры электронно-счетные, Ч3-84 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
27323-04 01.08.2015 |
Частотомеры электронно-счетные, Ч3-81 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
27904-12 11.09.2017 |
Измерители иммитанса, Е7-20 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
27904-18 31.08.2022 |
Измерители иммитанса, Е7-20 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
28316-04 01.08.2010 |
Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
28316-04 |
Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
28316-11 26.12.2016 |
Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
28452-04 01.01.2010 |
Осциллографы цифровые, С8-41 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
28727-05 01.03.2010 |
Осциллографы, С1-157/2 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
28932-05 01.08.2015 |
Антенны измерительные, П6-62 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
28933-05 01.08.2015 |
Антенны измерительные, П6-61 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
29624-05 01.08.2010 |
Осциллографы, С1-157/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
29625-05 01.08.2010 |
Источники питания постоянного тока, Б5-78 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
30900-05 01.01.2011 |
Осциллографы запоминающие цифровые, С8-39 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
30975-06 01.02.2011 |
Измерители параметров полупроводниковых приборов, ИППП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
31798-06 01.06.2011 |
Шумомеры цифровые, ВШ-2000 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
32598-06 01.10.2011 |
Антенны измерительные, П6-63 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
2 года | |
32599-06 01.10.2011 |
Антенны измерительные, П6-64 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
2 года | |
33410-06 01.01.2012 |
Генераторы сигналов, Г4-221, Г4-221/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
33410-14 31.10.2019 |
Генераторы сигналов, Г4-221, Г4-221/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
33848-07 01.03.2012 |
Вольтметры универсальные, В7-82 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
33848-16 30.07.2018 |
Вольтметры универсальные, В7-82 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
33994-07 01.03.2012 |
Гигрометры-термометры цифровые, ГТЦ-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
35608-07 01.08.2012 |
Источники питания постоянного тока, Б5-84, Б5-84/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
35609-07 01.08.2012 |
Измерители иммитанса, Е7-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
35903-07 01.10.2012 |
Измерители электрического сопротивления изоляции, Е6-26 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
35904-07 13.06.2018 |
Частотомеры электронно-счетные, Ч3-88 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
35904-07 01.10.2012 |
Частотомеры электронно-счетные, Ч3-88 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
36421-07 01.01.2013 |
Осциллографы цифровые, С8-43 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
1 год | |
37753-08 01.06.2013 |
Осциллографы, С1-167 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
39843-08 01.01.2014 |
Осциллографы, С1-170 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
43324-09 01.01.2015 |
Антенны измерительные, П6-65 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
44226-10 01.04.2015 |
Пикоамперметры, А2-4 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
46511-10 01.08.2015 |
Измерители иммитанса, Е7-25 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
46511-17 29.11.2017 |
Измерители иммитанса, Е7-25 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
47731-11 29.05.2019 |
Осциллографы, С1-176 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
47731-11 16.09.2016 |
Осциллографы, С1-176 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
53773-13 13.06.2018 |
Калибраторы универсальные, Н4-101 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
55583-13 20.11.2018 |
Осциллографы, С1-157/4, С1-157/5, С1-157/6 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
61007-15 23.04.2025 |
Калибраторы универсальные, Н4-201 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
61215-15 24.07.2021 |
Измерители параметров полупроводниковых приборов, ИППП-3 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
65049-16 26.08.2019 |
Осциллографы цифровые, С8-53, С8-53/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
65050-16 30.07.2018 |
Осциллографы цифровые, С8-52 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
68559-17 26.12.2018 |
Анализаторы иммитанса широкополосные, Е7-28 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
69150-17 23.12.2020 |
Вольтметры универсальные, В7-91, В7-91/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
69676-17 30.04.2020 |
Измерители иммитанса, Е7-30 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
70910-18 03.06.2021 |
Установки высоковольтные измерительные (испытательные), УПУ-22 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
72339-18 06.09.2024 |
Измерители параметров полупроводниковых приборов, ИППП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
72774-18 30.08.2021 |
Вольтметры цифровые универсальные, В7-89 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
73523-18 29.11.2021 |
Анализаторы иммитанса широкополосные, Е7-29 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
26425-19 28.02.2022 |
Вольтметры универсальные, В7-72 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
46511-19 29.03.2023 |
Измерители иммитанса, Е7-25 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
28316-19 29.03.2023 |
Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
75261-19 29.11.2021 |
Частотомеры электронно-счетные, Ч3-96 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
75260-19 03.10.2022 |
Калибраторы универсальные, Н4-101 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
75259-19 22.12.2021 |
Осциллографы цифровые, С8-54 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
35904-19 28.11.2022 |
Частотомеры электронно-счетные, Ч3-88 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
27323-19 27.10.2021 |
Частотомеры электронно-счетные, Ч3-81 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
76668-19 31.01.2022 |
Наборы мер электрического сопротивления, Н2-2 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
77962-20 30.11.2023 |
Калибраторы универсальные, Н4-301, Н4-301/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
35609-20 30.01.2023 |
Измерители иммитанса, Е7-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
24226-20 30.01.2023 |
Измерители иммитанса, Е7-21 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Осциллографы цифровые (С8-54)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
АО "УПКБ "ДЕТАЛЬ" (1438) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Осциллографы цифровые (С8-54)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Хабаровский ЦСМ Хабаровский край |
8494 | 8494 |
Программное обеспечение
Осциллографы цифровые С8-54 имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции управления режимами работы осциллографа, вывода информации на экран и обеспечения интерфейсных функций. ПО записывается и хранится в микроконтроллере со встроенной флэш-памятью.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
С8-54 |
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым С8-54
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ BY 100039847.151-2017 Осциллограф цифровой С8-54. Технические условия
Поверка
Поверкаосуществляется по документу УШЯИ.411161.063 МП (МРБ МП.2675-2017) «Осциллограф цифровой С8-54. Методика поверки», утвержденному РУП «БелГИМ» 16.03.2017 г.
Основные средства поверки:
-
- установка высоковольтная измерительная (испытательная) УПУ-22 (рег. № 70910-18);
-
- вольтметр В7-65 (рег. № 20250-06);
-
- приборы для калибровки осциллографов импульсного типа И1-9 (рег. № 5787-76);
-
- генератор сигналов низкочастотный прецизионный Г3-122 (рег. № 10237-85);
-
- генератор сигналов высокочастотный программируемый Г4-164 (рег. № 9611-84);
-
- генератор испытательный импульсов И1-15 (рег. № 7513-79).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и в виде клейма-наклейки на лицевую панель осциллографа.
Изготовитель
Открытое акционерное общество «МНИПИ» (ОАО «МНИПИ»), Республика Беларусь Адрес: 220113, Республика Беларусь, г. Минск, ул. Я. Коласа, д. 73
Телефон (факс): + (017) 237-18-77, + (017) 237-23-92
E-mail: oaomnipi@mail.belpak.by
Web-сайт: http://www.mnipi.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»Адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия осциллографов основан на аналого-цифровом преобразовании исследуемых сигналов, запоминании результатов и последующим выводом осциллограмм на ЖК экран.
Осциллографы имеют блочно-функциональную конструкцию и состоят из следующих блоков: блок регистрации; блок цифровой; блок управления; контроллер монитора; ЖК экран; блок питания; интерфейс. Блок регистрации содержит: два входных тракта каналов 1 и 2 с полосой частот до 200 МГц, устройство синхронизации по двум каналам и внешнему сигналу. Блок цифровой содержит: центральный процессор, осуществляющий общее управление осциллографом, обработку сигнала, связь осциллографа с внешним интерфейсом, два канала АЦП и ПЛИС для управления режимами регистрации и хранения результатов регистрации. АЦП осуществляет преобразование аналогового сигнала в цифровую форму с частотой дискретизации до 400 МГц. Блок управления предназначен для управления осциллографом с передней панели. Контроллер монитора предназначен для управления ЖК экраном. Блок питания обеспечивает формирование ряда стабилизированных напряжений постоянного тока, необходимых для работы всех узлов осциллографа. Исследуемые сигналы подаются на входы аттенюаторов каналов 1 и 2. В аттенюаторах сигналы ослабляются в соответствии с установленным коэффициентом вертикального отклонения, затем сигналы поступают на входы усилителей, в которых осуществляется усиление и смещение сигналов в каждом канале, в соответствии с установленным значением коэффициента вертикального отклонения и смещения. Сигналы с усилителей поступают на входы АЦП и устройство синхронизации. АЦП осуществляет дискретизацию сигналов каналов с частотой до 400 МГц. Результаты дискретизации сохраняются в оперативной памяти ПЛИС. Центральный процессор считывает информацию с оперативной памяти ПЛИС. Информация о параметрах входных сигналов каналов 1 и 2 обрабатывается процессором и выводится на экран осциллографа.
Общий вид осциллографа с указанием места для нанесения знака поверки представлен на рисунке 1.
Схема пломбировки осциллографов от несанкционированного доступа и место пломбировки представлены на рисунке 2.

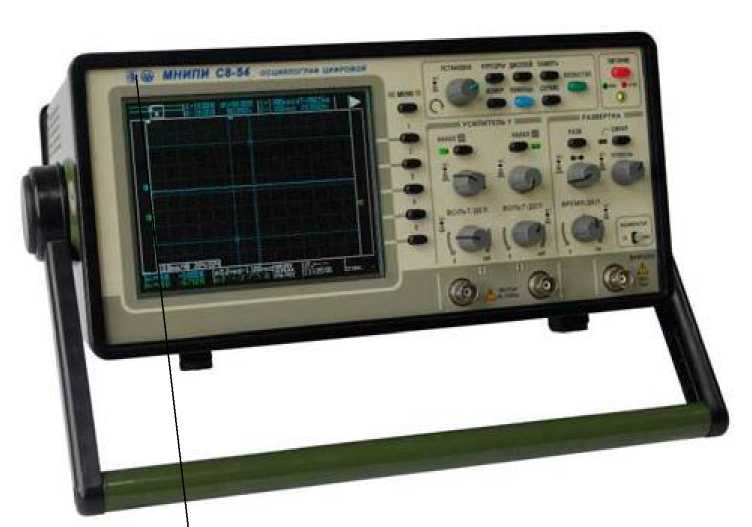

Место нанесения знака поверки
Рисунок 1 - Общий вид осциллографа с указанием места для нанесения знака поверки

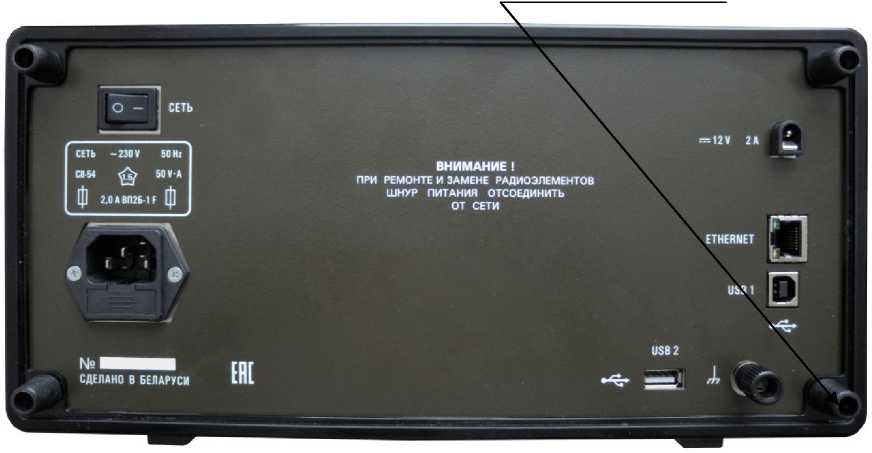

Место пломбировки
Рисунок 2 - Схема пломбировки осциллографа (вид сзади) от несанкционированного доступа
Таблица 4 - Комплектность осциллографов
Наименование |
Обозначение |
Количество |
Осциллограф цифровой С8-54 |
УШЯИ.411161.063 |
1 шт. |
Комплект запасных частей и принадлежностей |
УШЯИ.305654.123 |
1 комплект |
Руководство по эксплуатации |
УШЯИ.411161.063 РЭ |
1 экз. |
Методика поверки |
УШЯИ.411161.063 МП (МРБ МП.2675-2017) |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Размеры рабочей части ЖК экрана: | |
- по диагонали |
5,7' |
- разрешение, пикселей |
320x240 |
Количество каналов |
2 |
Диапазон коэффициентов отклонения, В/дел |
от 0,002 до 5 |
Пределы допускаемой относительной погрешности измерения напряжения между курсорами, а также автоматических измерений амплитуды сигнала и его среднеквадратического значения "иамп", искз , %: - при коэффициентах отклонения от 10 мВ/дел до 5 В/дел |
8,1 =± (2,5 + U )1) |
- при коэффициентах отклонения от 2 мВ/дел до 5 мВ/дел |
du 2 =± (2,5 + 2 • U )1) |
Параметры переходной характеристики (ПХ) каналов вертикального отклонения при непосредственном входе и коэффициентах отклонения от 5 мВ/дел до 5 В/дел, не более: |
1,75 9 9 |
| |
- время установления, нс | |
- неравномерность после времени установления, % |
3 |
- неравномерность на участке установления, % |
9 |
Параметры входов каналов вертикального отклонения: - входное активное сопротивление, МОм |
1,00±0,03 |
- входная емкость, пФ, не более |
25 |
Диапазон коэффициентов развертки |
от 1 нс/дел до 10 с/дел |
Пределы допускаемой относительной погрешности измерения временных интервалов между курсорами, %: - при коэффициентах развертки от 1 мкс/дел до 10 с/дел |
Tn 2) 8„ = ± (1,0 + -Гр |
- при коэффициентах развертки от 1 нс/дел до 0,5 мкс/дел |
Tn 2) 8t2 = ±(2,5 + г) > |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Величина установки пред- и послезапуска развертки по отношению к импульсу синхронизации:
|
t3-> Кразв^50 дел 3) t3+> Кразв^500 дел3) |
Режимы запуска развертки |
автоматический, ждущий, однократный |
Диапазон частот внутренней и внешней синхронизации, Гц |
от 0,6 до 200406 |
Уровни сигнала при внутренней синхронизации, дел |
от 1 до 10 |
Уровни сигнала при внешней синхронизации, В |
от 0,2 до 2 |
Диапазон измерения частот, Гц |
от 10 до 200406 |
Диапазон измерения периода, с |
от 1 •Ю-7 до 100 |
Пределы допускаемой относительной погрешности измерения частоты, % |
8f = ±(О,02 + ) ’ |
Пределы допускаемой относительной погрешности измерения периода, % |
г 1 Гп nr | 100 )5) ог — +(0,05 ± ) |
Диапазон скорости записи сигнала (с шагом 1, 2, 5), с/ дел |
от 0,01 до 10 |
измеряемого напряжения, В; Котк - коэффициент отклонения, В/дел;
(положительная задержка), с;
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество видов цифровых измерений |
22 |
Напряжение питания: - от сети переменного тока (при частоте 50 Гц), В |
230±23 |
- от источника постоянного тока, В |
12 -4 |
Степень защиты оболочки по ГОСТ 14254-2015 |
IP20 |
Потребляемая мощность от сети переменного тока, В • А, не более |
50 |
Габаритные размеры, мм, не более: | |
- длина |
252 |
- ширина |
346 |
- высота |
152 |
Масса, кг, не более |
4 |
Условия эксплуатации:
|
от -10 до +40 |
%, не более |
90 |
- атмосферное давление, кПа (мм рт.ст.) |
от 60,0 до 106,7 (от 450 до 800) |
