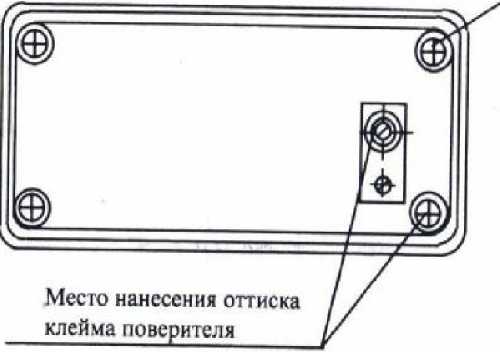

Наименование, тип

Обозначение

Количество

Примечание

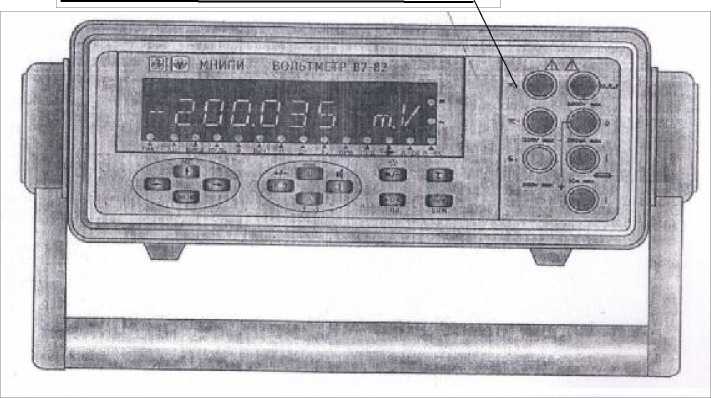

1 Вольтметр универсальный

В7-82

УШЯИ.411182.034

1

2 Принадлежности:

- вилка РП15-9ШАК

ГЕО.364.16 ТУ

1

- вилка

УШЯИ.685173.001

1

- втулка

УШЯИ.715161.004

4

- кабель К-1

УШЯИ.685611.099

2

- кабель К-2

УШЯИ.685611.220

4

- кабель К-3

УШЯИ.685611.238

1

Красный

- кабель К-3

УШЯИ.685611.238-01

1

Черный

- кабель измерительный

УШЯИ.685612.069

1

“НАГРУЗКА”

- кабель КОП

Tr/854.130-03

1

Наименование, тип

Обозначение

Количество

Примечание

- насадка “001”

УШЯИ.301539.001-01

2

Черная

- насадка “001”

УШЯИ.301539.001-02

2

Красная

- насадка Н1

УШЯИ.301539.011

1

- насадка “004”

УШЯИ.301539.004-03

4

Черная

- насадка “004”

УШЯИ.301539.004-04

4

Красная

- насадка “010”

УШЯИ.301539.010-01

5

Черная

- насадка “010”

УШЯИ.301539.010-02

5

Красная

- перемычка

Tr7.757.147

3

- шнур сетевой SCZ-1

1

3 Запасные части:

- вставка плавкая ВП3Б-1 В

ОЮ0.481.005 ТУ

2

I изм. 10 А

10 А

АГ0.481.304 ТУ

2

I изм. 200 мА

• - вставка плавкая ВП1-1 В

0,5 А

• - вставка плавкая ВП2Б-1 В

0,5 А

ОЮ0.481.005 ТУ

2

Сетевая

4 Руководство по эксплуатации

УШЯИ.411182.034 РЭ

1

5 Методика поверки

УШЯИ.411182.034 МП

(МРБ МП.1543-2006)

1

6 Упаковка

УШЯИ.305641.053

1

Вариант

(или УШЯИ.305646.094)

(1)

упаковки выбирает потребитель

Наименования характеристики

Значение

1 Диапазон измерений постоянного напряжения

от 10 мкВ до 1000 В

2 Поддиапазон измерений постоянного напряжения

200 мВ; 2, 20, 200, 1000 В

3 Пределы допускаемой основной абсолютной погрешности измерения постоянного напряжения

приведены в таблице 3

4 Диапазон измерений среднеквадратического значения переменного напряжения

от 1мВ до 700 В

5 Поддиапазон измерений среднеквадратического значения переменного напряжения

200 мВ; 2, 20, 200, 700 В

6 Диапазон частот измерений среднеквадратического значения переменного напряжения

от 20 Гц до 1 МГц

7 Пределы допускаемой основной абсолютной погрешности измерений среднеквадратического значения переменного напряжения

приведены в таблице 4

8 Диапазон измерений силы постоянного тока

от 0,2 мкА до 10 А

9 Поддиапазон измерений силы постоянного тока

200 мкА; 2, 20, 200 мА;

2, 10 А

10 Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока

приведены в таблице 5

11 Диапазон измерений среднеквадратического значения силы переменного тока

от 5 мкА до 10 А

12 Поддиапазон измерений среднеквадратического значения силы переменного тока

200 мкА; 2, 20, 200 мА;

2, 10 А

13 Диапазон частот измерений среднеквадратического значения силы переменного тока

от 20 Гц до 5 кГц

14 Пределы допускаемой основной абсолютной погрешности измерений среднеквадратического значения силы переменного тока

приведены в таблице 6

15 Диапазон измерений электрического сопротивления постоянному току

от 1 Ом до 2 ГОм

16 Поддиапазон измерений электрического сопротивления постоянному току

200 Ом; 2, 20, 200 кОм; 2,

20, 200 МОм; 2 ГОм

Наименования характеристики

Значение

17 Пределы допускаемой основной абсолютной погрешности измерения электрического сопротивления постоянному току

приведены в таблице 7

18 Диапазон измерений частоты

от 5 Гц до 10 МГц

19 Пределы допускаемой основной абсолютной погрешности измерения частоты

приведены в таблице 8

20 Диапазон измерений периода сигналов синусоидальной и импульсной формы любой полярности

от 4 мкс до 200 мс

21 Поддиапазон измерений периода сигналов синусоидальной и импульсной формы любой полярности

200 000 мкс

22 Пределы допускаемой основной абсолютной погрешности измерения периода сигналов синусоидальной и импульсной формы любой полярности

приведены в таблице 9

23 Нормальные условия применения:

• - диапазон температур окружающего воздуха

• - относительная влажность окружающего воздуха

20±5°С;

от 30 до 80 %

24 Рабочие условия применения:

• - диапазон температур окружающего воздуха

• - относительная влажность окружающего воздуха

от -30 до +50°С до 90 % при 30°С

25 Пределы допускаемой дополнительной абсолютной погрешности измерения от изменения температуры окружающего воздуха на каждые 10°С

в пределах допускаемой основной погрешности

26 Параметры сети питания переменного тока:

• - напряжение

• - частота

230±23 В

50±0,5 Гц

27 Потребляемая мощность, не более

20 1ГА

28 Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-96

IP20

29 Г абаритные размеры, не более

353х284х103 мм

31 Масса, не более

6,5 кг

ик

Цена единицы младшего разряда

Пределы допускаемой основной погрешности ±(% от U + % от ик)

200 мВ

1 мкВ

(10 мкВ)

0,01+0,002

(0,01+0,01)

2 В

10 мкВ (100 мкВ)

0,008+0,002

(0,008+0,01)

20 В

100 мкВ

(1 мВ)

0,01+0,002

(0,01+0,01)

200 В

1 мВ

(10 мВ)

0,01+0,002

(0,01+0,01)

Uk

Цена единицы младшего разряда

Пределы допускаемой основной погрешности ±(% от U + % от Uk)

1000 В

10 мВ

(100 мВ)

0,01+0,005

(0,01+0,02)

Примечание - в таблице 1 и далее по тексту:

• 1. U (I, R, F, T) - значение измеряемого напряжения ( тока, сопротивления, частоты, периода);

• 2. Пределы допускаемой основной погрешности приведены для формата индикации 5,5 десятичных разряда, в скобках - для формата индикации 4,5 десятичных разряда

Uk

Цена единицы младшего разряда

Пределы допускаемой основной погрешности ±(% от U + % от Uk) в диапазоне частот

от 20 до

60 Гц включ.

св. 60 Гц до 20 кГц включ.

св. 20 до 100 кГц включ.

св. 100 до 300 кГц включ.

св. 300 до 1 МГц включ.

200 мВ

1 мкВ (10 мкВ)

0,6+0,1

(0,6+0,1)

0,3+0,1

(0,3+0,1)

0,6+0,2

(0,6+0,2)

5+1

(5+1)

9+2

(9+2)

2 В

10 мкВ

(100 мкВ)

20 В

100 мкВ

(1 мВ)

200 В

1 мВ (10 мВ)

0,6+0,1

(0,6+0,1)

0,3+0,1

(0,3+0,1)

0,6+0,2

(0,6+0,2)

-

-

700 В

10 мВ

(100 мВ)

0,6+0,4

(0,6+0,4)

0,3+0,4

(0,3+0,4)

-

-

-

Примечания:

• 1. Пределы допускаемой основной погрешности нормируются для измеряемых напряжений U на частотах /:

• - U > 0.005 Uk, / от 20 Гц до 100 кГц;

• - U > 0.05 Uk, / от 50 кГц до 1 МГц;

• 2. Измерение напряжения на диапазоне измерения с конечным замечанием Uk 700 В нормируется в диапазоне частот от 20 Гц до 5 кГц.

Ik

Цена единицы младшего разряда

Пределы допускаемой основной погрешности ±(% от I + % от Ik)

200 мкА

1 нА

(10 нА)

0,1+0,05

(0,1+0,05)

2 мА

10 нА (100 нА)

0,1+0,05

(0,1+0,05)

20 мА

100 нА (1 мкА)

0,1+0,05

(0,1+0,05)

200 мА

1 мкА (10 мкА)

0,1+0,05

(0,1+0,05)

Ik

Цена единицы младшего разряда

Пределы допускаемой основной погрешности ±(% от I + % от Ik)

2 А

10 мкА

0,1+0,05

(100 мкА)

(0,1+0,05)

10 А

100 мкА

0,1+0,05

(1 мА)

(0,1+0,05)

Ik

Цена единицы младшего разряда

Пределы допускаемой основной погрешности ±(% от I + % от Ik) в диапазоне частот

от 20 до 40 Гц включ.

св. 40 Гц до 5 кГц включ.

200

1 нА

0,7+1

0,5+1

мкА

(10 нА)

(0,7+1)

(0,5+1)

2 мА

10 нА (100 нА)

0,6+0,15

(0,6+0,15)

0,3+0,15

(0,3+0,15)

20 мА

100 нА (1 мкА)

0,7+0,3

(0,7+0,3)

0,5+0,3

(0,5+0,3)

200 мА

1 мкА (10 мкА)

0,6+0,15

(0,6+0,15)

0,3+0,15

(0,3+0,15)

2 А *

10 мкА

(100 мкА)

0,7+0,3

(0,7+0,3)

0,5+0,3

(0,5+0,3)

10 А *

100 мкА

(1 мА)

0,7+0,3

(0,7+0,3)

0,5+0,3

(0,5+0,3)

Rk

Цена единицы младшего разряда

Пределы допускаемой основной погрешности ±(% от R + % от Rk)*

200 Ом

1 мОм (10 мОм)

2 кОм

10 мОм

0,05+0,003

(0,05+0,01)

(100 мОм)

20 кОм

100 мОм

(1 Ом)

200 кОм

1 Ом (10 Ом)

2 МОм

10 Ом

0,05+0,003

(100 Ом)

(0,05+0,01)

20 МОм

100 Ом

0,1+0,01

(1 кОм)

(0,1+0,015)

Rk

Цена единицы младшего разряда

Пределы допускаемой основной погрешности ±(% от R + % от Rk)*

200 МОм

1 кОм (10 кОм)

0,2+0,02

(0,2+0,02)

2 ГОм

10 кОм (100 кОм)

±(0,5+0,0025-Rx) % **

Примечание:

• 1 * - пределы допускаемой основной погрешности, кроме диапазона измерений с конечным значением Rk 2 ГОм;

• 2 ** - пределы допускаемой основной погрешности для форматов индикации 4,5 и 5,5 десятичных разрядов, где Rx - значение измеряемого сопротивления, МОм.

Fk, Гц

Значение измеряемой частоты синусоидального сигнала

Цена единицы младшего разряда, Гц

Пределы допускаемой основной погрешности ±(% от F + % от Fk)

1040⁶

от 5 Гц до 1,9 МГц включ.

1

0,005+0,0001

св. 1,9 до 10 МГц включ.

0,05+0,0005

1040⁶

от 5 Гц до 5 МГц включ.

1

0,005+0,00002

Tk,

Цена единицы младшего

Пределы допускаемой основной погрешности

мкс

разряда, мкс

±(% от T + % от Тк)

20040³

1

0,02+0,001
