Наименование

Обозначение

Количество

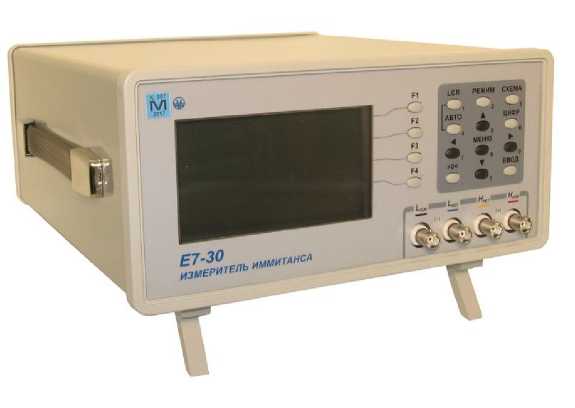

Измеритель иммитанса

Е7-30 (УШЯИ.411218.021)

1 шт.

Кабель сетевой

SCZ-1

1 шт.

Устройство присоединительное

УП-2 (УШЯИ.685631.126)

1 шт.

Устройство присоединительное

УП-5 (УШЯИ.685631.184)

1 шт.

Кабель интерфейсный

USB2.0-cable A-B

1 шт.

Кабель RS-232

RS-232 cable

1 шт.

Кабель

УШЯИ.685631.112

4 шт.

Руководство по эксплуатации

УШЯИ.411218.021 РЭ

1 экз.

Методика поверки

УШЯИ.411218.021 МП МРБ

МП.2573-2016

1 экз.

Упаковка

УШЯИ.305646.161

1 шт.

Наименование характеристики

Значение

Диапазон рабочих частот, Гц

от 25 до 340⁶

Пределы     допускаемой     относительной

погрешности       установки       частоты

испытательного сигнала, %

±0,02

Измеряемые параметры

|Z|, Rs, Rp, X, G Cs, Cp, L& Lp, D, Q, ф, I

Диапазон измерений

(в зависимости от частоты) ^RP ^{, R}S ^{, X} |^Z|, ^Ом

от 1-10^-5 до 1-10⁹

G B, |Y|, См

от 1-10"¹¹ до 10

U ^L₽, ^Гн

от 1-10"¹¹ до Г10⁴

Cs, Cp, Ф

от 1 • 10^-15 до 1

D, Q

от 10^-4 до 10⁴

ф,градус

от -90 до +90

I, A

от Г10^-8 до Ы0^-2

Пределы допускаемой основной относительной погрешности измерения по |Z|, %

по R_S, R_P, G %

^по U ^lp, Cs^, Cp^{, X} %

по I

8_Z = ±A1 ■ A2 ■ № *

±6z-(1+Q), где

Q - измеренное значение добротности

±5z-(1+D), где

D - измеренное значение тангенса угла потерь

±(3+10 мкА/ I), где

I - измеренное значение тока утечки, мкА

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерения

по D

±(Ш}(1 +10■ D) при D-1

±8_Z^(10+D) при D>1

по Q

±8_Z-(10+Q) при Q>1

±[ioo}⁽i+10' Q) ^пр^и 0*1

по ф, градус

± (8z/ 1 %)• 1°

Пределы допускаемой дополнительной погрешности измерения 8_t, вызванной отклонением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур, %

St = ± 8-(t - 22)/20, при (22 °C < t <45 °C) 8_t = ± 8^(18 - t)/20, при (5 °C < t <18 °C), где S - пределы допускаемой основной погрешности измерений в процентах; t -значение повышенной или пониженной температуры

Диапазон установки напряжения (переменного тока) испытательного сигнала (среднее квадратическое значение), мВ

от +5 до +1000

Пределы допускаемой погрешности установки напряжения (переменного тока) испытательного сигнала при частоте 1 кГц в диапазоне от 5 до 100 мВ включительно (абсолютная), мВ

в диапазоне от 100,1 мВ до 1 В включительно (относительная), %

±3

±3

Диапазон установки напряжения смещения, В

от 0 до +40

Выходное сопротивление источника сигнала при частоте 1 кГц, Ом

100±5

Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа

от +18 до +22 от 30 до 80 от 84 до 106

* Значения коэффициентов А1 — А2 указаны в таблицах 3, 4. U - значение напряжения испытательного сигнала, установленное на табло, В;

На пределе 1 МГц, а также на пределе 10 МОм при напряжении испытательного сигнала менее 40 мВ погрешность измерений не нормируется.

Режим

«Быстро»

«Норма»

«Усреднение (10)»

Значение коэффициента А2

3

1

1

Предел измерений |Z|

Диапазон измерений |Z|

Значение коэффициента А1 на частотах

от 25 Гц до 99 Гц

от 100 Гц до 999 Гц

1 кГц

св. 1 до 10 кГц

св. 10 до 100 кГц

св. 100 до 1000 кГц

10 МОм

от 0,1 до

1 ГОм

¹

^{05 +}        1;; ¹¹

гИ ]

0,4 + 0,04. -UL -1

10⁶

у

—

—

—

1 МОм

от 100 Ом до

1000 кОм

1

0,3

0,2

0,5

^—

^—

100 кОм

от 10 до

100 кОм

0,5

0,2

0,1

0,2

0,9

—

10 кОм

от 1 до

10 кОм

0,5

0,1

0,1

0,2

0,5

_г

0,8 + 0,2.

\

' И ]

X^{- -}0

1 кОм

от 100 до

1000 Ом

0,5

0,2

0,1

0,2

0,3

0,3 + 0,06.

г И   '

100

\           У

\

/

100 Ом

от 10 до100 Ом

0,6

0,2

0,2

0,3

0,3

0,3 + 0,06         10

10 Ом

от 1 до 10

Ом

1

0,3

0,3

0,4

0,8

⁰'⁸⁺М И"¹¹

1 Ом

от 0,01 до

1 Ом

¹⁺Мй" *1

V⁺-1]

0,4 + 0,08     -1]

0,4 + 0,08     -1]

м ^{+ 0},²-^-1]

—

Наименование характеристики

Значение

Параметры электрического питания -напряжение переменного тока, В

230±23

-частота переменного тока, Гц

50

Потребляемая мощность, В • А, не более

20

Габаритные размеры, мм, не более

- высота

134

- ширина

320

- длина

270

Масса, кг, не более

4

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +5 до +45

- относительная влажность (при температуре 25 °С), %, не более

80

- атмосферное давление, кПа

от 84 до 106

Средний срок службы, лет

5

Средняя наработка на отказ, ч

15000
