Сведения о средстве измерений: 65050-16 Осциллографы цифровые

Номер по Госреестру СИ: 65050-16
65050-16 Осциллографы цифровые
(С8-52)

Назначение средства измерений:
Осциллографы цифровые С8-52 (далее осциллографы) предназначены для исследования и измерения параметров периодических электрических сигналов в полосе частот от 0 до 120 МГц и однократных сигналов в полосе частот до 10 МГц.

Внешний вид. Осциллографы цифровые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Осциллографы цифровые
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 30.07.2018
Номер записи - 156386
ID в реестре СИ - 378786
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

С8-53/1, С8-52,

Производитель

Изготовитель - ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

P_2 Дерево связей производителей СИ и поверителей по годам

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Бесплатный

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1284 от 2016.09.09 Об утверждении типов средств измерений

Наличие аналогов СИ: Осциллографы цифровые (С8-52)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ)

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
16926-97 01.05.2008	Осциллографы универсальные, С1-151 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
16927-97 01.05.2008	Осциллографы сервисные, С1-150 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
19744-00 01.09.2010	Осциллографы, С1-157 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
20250-00 01.10.2005	Вольтметры универсальные, В7-65 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
20250-06 01.02.2011	Вольтметры универсальные, В7-65 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
20251-00 01.01.2011	Осциллографы двухканальные цифровые запоминающие, С8-33 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
20252-00 01.10.2005	Генераторы функциональные, Г6-43 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
22632-02 01.04.2007	Осциллографы двухканальные цифровые запоминающие, С8-36 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
22632-08 01.06.2013	Осциллографы двухканальные цифровые запоминающие, С8-36 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
24226-03 01.05.2013	Измерители иммитанса, Е7-21 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
24227-03 27.08.2021	Вольтметры универсальные, В7-77 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
24227-03 01.05.2013	Вольтметры универсальные, В7-77 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
24551-03 01.04.2008	Осциллографы универсальные, С1-166 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
24810-10 01.04.2015	Антенны измерительные, П6-23М ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	2 года
24810-16 29.10.2021	Антенны измерительные, П6-23М ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	2 года
25520-03 01.09.2008	Осциллографы универсальные, С1-166/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
25521-03 01.01.2014	Осциллографы запоминающие цифровые, С8-38 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
25563-03 01.01.2014	Генераторы сигналов функциональные, Г6-46 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
25563-16 30.10.2019	Генераторы сигналов функциональные, Г6-46 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
25564-03 26.06.2019	Генераторы сигналов низкочастотные, Г3-131 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
25564-03 01.01.2014	Генераторы сигналов низкочастотные, Г3-131 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
26050-03 01.12.2008	Мегаомметры, Е6-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
26050-10 01.08.2015	Мегаомметры, Е6-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
26051-03 01.12.2008	Мегаомметры цифровые, Е6-22 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
26051-10 01.08.2015	Мегаомметры, Е6-22 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
26425-04 01.03.2009	Вольтметры универсальные, В7-72 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
26425-09 01.11.2014	Вольтметры универсальные, В7-72 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
26596-04 01.08.2015	Частотомеры электронно-счетные, Ч3-84 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
27323-04 01.08.2015	Частотомеры электронно-счетные, Ч3-81 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
27904-12 11.09.2017	Измерители иммитанса, Е7-20 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
27904-18 31.08.2022	Измерители иммитанса, Е7-20 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
28316-04 01.08.2010	Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
28316-04	Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
28316-11 26.12.2016	Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
28452-04 01.01.2010	Осциллографы цифровые, С8-41 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
28727-05 01.03.2010	Осциллографы, С1-157/2 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
28932-05 01.08.2015	Антенны измерительные, П6-62 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
28933-05 01.08.2015	Антенны измерительные, П6-61 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
29624-05 01.08.2010	Осциллографы, С1-157/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
29625-05 01.08.2010	Источники питания постоянного тока, Б5-78 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
30900-05 01.01.2011	Осциллографы запоминающие цифровые, С8-39 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
30975-06 01.02.2011	Измерители параметров полупроводниковых приборов, ИППП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
31798-06 01.06.2011	Шумомеры цифровые, ВШ-2000 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
32598-06 01.10.2011	Антенны измерительные, П6-63 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		2 года
32599-06 01.10.2011	Антенны измерительные, П6-64 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		2 года
33410-06 01.01.2012	Генераторы сигналов, Г4-221, Г4-221/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
33410-14 31.10.2019	Генераторы сигналов, Г4-221, Г4-221/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
33848-07 01.03.2012	Вольтметры универсальные, В7-82 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
33848-16 30.07.2018	Вольтметры универсальные, В7-82 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
33994-07 01.03.2012	Гигрометры-термометры цифровые, ГТЦ-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
35608-07 01.08.2012	Источники питания постоянного тока, Б5-84, Б5-84/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
35609-07 01.08.2012	Измерители иммитанса, Е7-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
35903-07 01.10.2012	Измерители электрического сопротивления изоляции, Е6-26 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
35904-07 13.06.2018	Частотомеры электронно-счетные, Ч3-88 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
35904-07 01.10.2012	Частотомеры электронно-счетные, Ч3-88 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
36421-07 01.01.2013	Осциллографы цифровые, С8-43 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)		1 год
37753-08 01.06.2013	Осциллографы, С1-167 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
39843-08 01.01.2014	Осциллографы, С1-170 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
43324-09 01.01.2015	Антенны измерительные, П6-65 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	2 года
44226-10 01.04.2015	Пикоамперметры, А2-4 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
46511-10 01.08.2015	Измерители иммитанса, Е7-25 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
46511-17 29.11.2017	Измерители иммитанса, Е7-25 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
47731-11 29.05.2019	Осциллографы, С1-176 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
47731-11 16.09.2016	Осциллографы, С1-176 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
53773-13 13.06.2018	Калибраторы универсальные, Н4-101 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
55583-13 20.11.2018	Осциллографы, С1-157/4, С1-157/5, С1-157/6 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ	1 год
61007-15 23.04.2025	Калибраторы универсальные, Н4-201 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
61215-15 24.07.2021	Измерители параметров полупроводниковых приборов, ИППП-3 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
65049-16 26.08.2019	Осциллографы цифровые, С8-53, С8-53/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
65050-16 30.07.2018	Осциллографы цифровые, С8-52 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
68559-17 26.12.2018	Анализаторы иммитанса широкополосные, Е7-28 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
69150-17 23.12.2020	Вольтметры универсальные, В7-91, В7-91/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
69676-17 30.04.2020	Измерители иммитанса, Е7-30 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
70910-18 03.06.2021	Установки высоковольтные измерительные (испытательные), УПУ-22 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
72339-18 06.09.2024	Измерители параметров полупроводниковых приборов, ИППП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
72774-18 30.08.2021	Вольтметры цифровые универсальные, В7-89 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
73523-18 29.11.2021	Анализаторы иммитанса широкополосные, Е7-29 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
26425-19 28.02.2022	Вольтметры универсальные, В7-72 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
46511-19 29.03.2023	Измерители иммитанса, Е7-25 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
28316-19 29.03.2023	Измерители параметров электростатического поля, ИПЭП-1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
75261-19 29.11.2021	Частотомеры электронно-счетные, Ч3-96 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
75260-19 03.10.2022	Калибраторы универсальные, Н4-101 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
75259-19 22.12.2021	Осциллографы цифровые, С8-54 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
35904-19 28.11.2022	Частотомеры электронно-счетные, Ч3-88 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
27323-19 27.10.2021	Частотомеры электронно-счетные, Ч3-81 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
76668-19 31.01.2022	Наборы мер электрического сопротивления, Н2-2 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
77962-20 30.11.2023	Калибраторы универсальные, Н4-301, Н4-301/1 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
35609-20 30.01.2023	Измерители иммитанса, Е7-23 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год
24226-20 30.01.2023	Измерители иммитанса, Е7-21 ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ) (БЕЛАРУСЬ г.Минск)	ОТ МП	1 год

MV_14 Частота использования средств поверки по годам

Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.

Бесплатный

Кто поверяет Осциллографы цифровые (С8-52)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Периодических поверок	Для юриков	Для юриков периодические
ПАО "ДНПП" (RA.RU.312012)		С8-53/1	1	1	1	1
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	С8-52	1	1	1	1
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192)		С8-52	1	1	1	1

Стоимость поверки Осциллографы цифровые (С8-52)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на переднюю панель осциллографа методом офсетной печати и на титульные листы эксплуатационной документации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Осциллограф цифровой С8-52. Руководство по эксплуатации. УШЯИ.411161.056 РЭ.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым С8-52

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Общие требования.

ТУ BY 100039847.126-2013 Осциллограф цифровой С8-52. Технические условия.

Поверка

осуществляется по документу УШЯИ.411161.056 МП МРБ МП.2361-2013 «Осциллограф цифровой С8-52. Методика поверки», утвержденному РУП «БелГИМ» 15.11.2013 г.

Основные средства поверки:

- вольтметр универсальный В7-65 (Рег. № 20250-06);
- генераторы испытательных импульсов И1-15 (Рег. № 7513-79);
- прибор для калибровки осциллографов импульсного типа И1-9 (Рег. № 5787-76);
- генератор сигналов низкочастотный Г3-122 (Рег. № 10237-85);
- генератор сигналов высокочастотный программируемый Г4-164, (Рег. № 9611-84).

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-тельного клейма.

Изготовитель

Открытое акционерное общество «МНИПИ» (ОАО «МНИПИ»)
Адрес: 220113, Республика Беларусь, г. Минск, Я. Коласа, д. 73
Тел: (017)262-21-24, факс: (017)262-88-81
E-mail: oaomnipi@mail.belpak.by; http://www.mnipi.com
Экспертиза проведена
Федеральным государственным унитарным предприятием «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 526-63-00, факс: (495) 526-63-00
Е-mail: office@vniiftri.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии

Осциллографы обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 300 В и временных интервалов от 1 нс до 500 с, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на цветной жидкокристаллический индикатор (ЖКИ).

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей его цифровой обработкой.

Осциллографы выполнены в оригинальном металлическом корпусе. Осциллографы имеют блочно-функциональную конструкцию и состоят из следующих функциональных блоков:

- усилителя входного;
- процессора;
- панели управления;
- аккумулятора;
- ЖКИ;

- блока питания.

На передней панели крепятся панель управления, ЖКИ, процессор.

Управление осциллографами осуществляется при помощи кнопочных переключателей и ручек управления. На переднюю панель также выходят входные и выходные разъемы усилителя входного, устанавливаемого снизу шасси, разъем калибратора. Внутри осциллографа расположен сетевой блок питания.

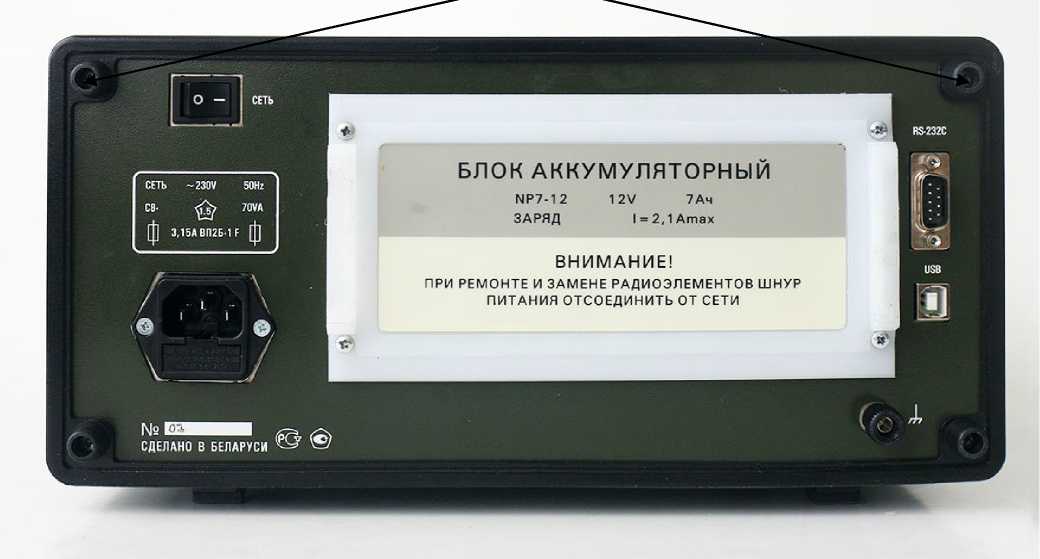

На задней панели крепятся фильтр сетевой, аккумулятор, сетевая вилка, разъемы интерфейсов и выключатель сети.

Крышка корпуса цельная (типа чулок) крепится между задней и передней панелями.

Усилитель входной содержит два канала для усиления и калибровки входного сигнала с полосой до 120 МГц; устройство синхронизации по обоим каналам и внешнему сигналу; ЦАПы для смещения сигналов по каждому из каналов, установки уровней синхронизации по каждому из каналов и внешней синхронизации, балансировки сигналов и автоматической калибровки каналов.

Процессор содержит основной процессорный блок, осуществляющий управление ЖКИ, обработку сигнала, связь осциллографов с внешним интерфейсом, управление АЦП и два АЦП.

АЦП осуществляет преобразование аналогового сигнала в цифровую форму с частотой дискретизации до 250 МГц и запоминает его в памяти.

Панель управления предназначена для управления осциллографами с передней панели, обработки кодов, поступающих с кнопок и переключателей, управления аналоговым блоком и передачи результатов обработки основному процессорному блоку.

В качестве устройства отображения используется TFT ЖКИ с разрешением 240x320 пикселей.

Блок питания обеспечивает формирование стабилизированного напряжения +12 В. Имеет встроенное зарядное устройство для аккумулятора +13,7 В.

Внешний вид осциллографов представлен на рисунках 1, 2.

Место размещения знака поверки (клейма-наклейки)

Место размещения знака утверждения типа

Рисунок 1 - Осциллографы С8-52

Места пломбирования от несанкционированного доступа

Внешний вид. Осциллографы цифровые (С8-52), http://oei-analitika.ru

БЛОК АККУМУЛЯТОРНЫЙ

ВНИМАНИЕ!

ПРИ РЕМОНТЕ И ЗАМЕНЕ РАДИОЭЛЕМЕНТОВ ШНУР ПИТАНИЯ ОТСОЕДИНИТЬ ОТ СЕТИ

NP7-12

ЗАРЯД

12V 7Ач

1 = 2,1 Атах

СДЕЛАНО В БЕЛАРУСИ

СЕТЬ

RS-232C

Рисунок 2 - Задняя панель осциллографа с указанием мест пломбирования

Программное обеспечение отсутствует.

1 шт.

- осциллограф цифровой С8-52
- комплект ЗИП эксплуатационный
- руководство по эксплуатации
- методика поверки

Основные метрологические и технические характеристики осциллографов приведены в таблице 1.

Таблица 1 - Метрологические характеристики осциллографов

Наименование характеристики	Значение характеристики
Рабочая часть экрана ЖКИ: - по горизонтали при вкл./ при выкл. меню, мм (дел): - по вертикали, мм (дел):	90 (10)/108 (12) 72 (8)
Частота дискретизации в реальном масштабе времени, Мвыб/с	250
Количество каналов в тракте Y	2
Диапазон коэффициентов отклонения, В/дел.	от 0,002 до 20,0
Пределы допускаемой основной погрешности коэффициентов отклонения каждого из каналов в нормальных условиях эксплуатации, %	±3
Пределы допускаемой погрешности коэффициентов отклонения каждого из каналов в рабочем диапазоне температур, %;	±4,5
Параметры переходной характеристики (ПХ) каналов вертикального отклонения при непосредственном входе и коэффициентах отклонения от 5 мВ/дел до 20 В/дел: - время нарастания, нс; - выброс, %; - время установления, нс; - неравномерность после времени установления, %; - неравномерность на участке установления, %.	2,9 9 14 3 9
Диапазон коэффициентов развертки, с/дел	от Г10’^удо 50
Пределы допускаемой основной погрешности измерения напряжения	du = ± (2,0 + Ц-), где U_n - конечное значение установленного диапазона, В, равное 8 дел; U - значение измеряемого напряжения, В
Пределы допускаемой основной погрешности измерения временных интервалов:	T 5т =±(0,5 + ^), где Тп = 10 •Кразв -длительность развертки, с; Т- длительность измеряемого интервала, с; Кразв -коэффициент развертки, с/дел;

Таблица 2 - Технические характеристики осциллографов

Наименование характеристики	Значение характеристики
Габаритные размеры составных частей комплекса (ширина ^хвысота ^х глубина), мм, не более:	346x152x252
Масса, кг, не более	7
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С	от -10 до +40
- относительной влажности воздуха (при температуре 25 °С),%	90
- атмосферное давление, кПа	от 84 до 106,7
Напряжение питания -от сети переменного тока частотой (50 ± 1) Гц, В	230±23
-от источника постоянного тока, В	12±3
Потребляемая мощность, В •А, не более;	90
Мощность, потребляемая от встроенного аккумулятора, Вт, не более	40

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

P_2 Дерево связей производителей СИ и поверителей по годам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Осциллографы цифровые (С8-52)

Все средства измерений ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ)

MV_14 Частота использования средств поверки по годам

Кто поверяет Осциллографы цифровые (С8-52)

Стоимость поверки Осциллографы цифровые (С8-52)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Описание средства измерений Осциллографы цифровые (С8-52)

Комплектность средства измерений Осциллографы цифровые (С8-52)

Метрологические и технические характеристики Осциллографы цифровые (С8-52)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

P_2 Дерево связей производителей СИ и поверителей по годам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Осциллографы цифровые (С8-52)

Все средства измерений ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ)

MV_14 Частота использования средств поверки по годам

Кто поверяет Осциллографы цифровые (С8-52)

Стоимость поверки Осциллографы цифровые (С8-52)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Описание средства измерений Осциллографы цифровые (С8-52)

Описание средства измерений Осциллографы цифровые (С8-52)

Комплектность средства измерений Осциллографы цифровые (С8-52)

Комплектность средства измерений Осциллографы цифровые (С8-52)

Метрологические и технические характеристики Осциллографы цифровые (С8-52)

Метрологические и технические характеристики Осциллографы цифровые (С8-52)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
