Номер по Госреестру СИ: 61808-15
61808-15 Приборы весоизмерительные
(WE)
Назначение средства измерений:
Приборы весоизмерительные WE (далее - приборы) предназначены для аналогоцифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы.
Внешний вид.
Приборы весоизмерительные
Рисунок № 1
Внешний вид.
Приборы весоизмерительные

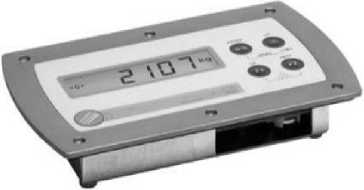

Рисунок № 2
Внешний вид.
Приборы весоизмерительные
Рисунок № 3
Внешний вид.
Приборы весоизмерительные
Рисунок № 4
Внешний вид.
Приборы весоизмерительные
Рисунок № 5
Внешний вид.
Приборы весоизмерительные
Рисунок № 6
Внешний вид.
Приборы весоизмерительные
Рисунок № 7
Внешний вид.
Приборы весоизмерительные
Рисунок № 8
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и юстировки, находящемуся на печатной плате. Изменение метрологически значимых параметров, настройка и юстировка не могут быть осуществлены без нарушения защитной пломбы, вскрытия корпуса и изменения положения переключателя настройки и юстировки.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
При изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО (Таблица 3) и значение не-сбрасываемого счетчика отображаются при включении прибора, а так же доступны для просмотра во время работы прибора при нажатии специальной комбинации клавиш.
Таблица 3
Идентификационные данные (признаки) |
Значение | |||
WE2107, WE2107M |
WE2108, WE2108M, WE2108S |
WE2110, WE2110DC |
WE2111 | |
1 |
2 | |||
Идентификационное наименование ПО |
- |
- |
- |
- |
Номер версии (идентификационный номер) ПО |
не ниже Р7х* |
не ниже Р8х* |
не ниже Р5х* |
не ниже v1.0x* |
Цифровой идентификатор ПО |
- |
- |
- |
- |
Другие идентификационные данные, если имеются |
- |
- |
- |
- |
* Примечание - обозначение «х» не относится к метрологически значимому ПО.
Знак утверждения типа
Знак утверждения типананосится маркировочную табличку прибора и на руководство по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Приборы весоизмерительные WE. Руководство по эксплуатации».
Лист № 7 Всего листов 7
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам весоизмерительным WE
-
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
-
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»
-
3. Техническая документация изготовителя
Поверка
Поверка осуществляется по документу МП 61808-15 «ГСИ. Приборы весоизмерительные WE. Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2015 г.Идентификационные данные, а также процедура идентификации программного обеспечения приведены в документе «Приборы весоизмерительные WE. Руководство по эксплуатации».
Основные средства поверки: калибраторы К3607 (класс точности 0,025), или К3608 (предел допускаемой приведенной погрешности установки коэффициента преобразования ±0,01 % при питании измерительной части калибратора напряжением постоянного тока).
Изготовитель
«Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd», КНР 106 Heng Shan Road, Suzhou 215009, Jiangsu, PR China Тел./факс: +86(512)68247776/ +86(512)68259343e-mail: hbmchina@hbm.com.cn
http://www.hbm.com.cn
Заявитель
«Gostnorm AG», Германия,41849 , KirchstraBe 26, Wassenberg, Germany. Тел: +49 (0) 2432 - 934 78-0 Факс: +49 (0) 2432 - 934 78-29 e-mail: info@gn-ag.de http://www.gost-norm.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Приборы являются модулями весов и весоизмерительных устройств (индикаторы по Т.2.2.2 ГОСТ OIML R 76-1-2011).
Приборы представляют собой электронные устройства, включающие в себя: стабилизированный источник питания датчиков, усилитель электрических сигналов, аналоговоцифровой преобразователь (далее - АЦП), процессор обработки данных, запоминающее устройство, дисплей, клавиши управления и интерфейсы связи.
Общий вид приборов представлен на рисунке 1.

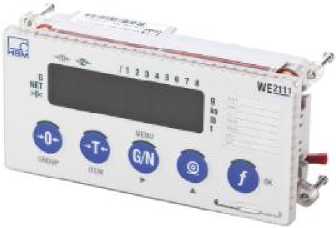

WE2111

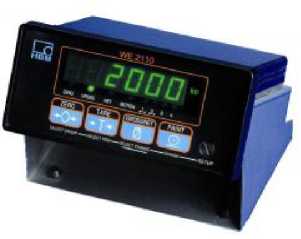

WE2110, WE2110DC

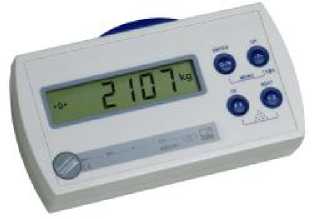

WE2107
WE2107M
WE2108
WE2108M
WE2108S

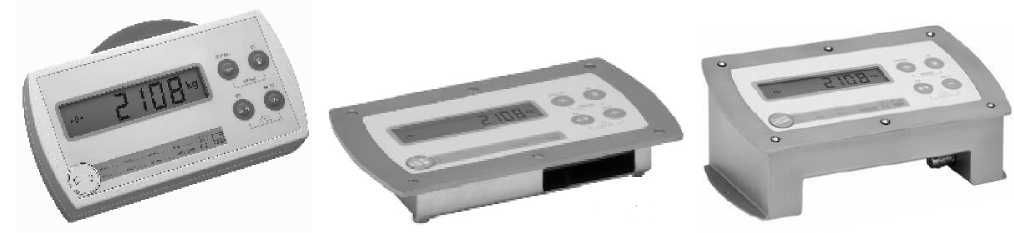

Рисунок 1 - Общий вид приборов весоизмерительных WE
Лист № 2 Всего листов 7 Принцип действия приборов основан на измерении аналогового электрического сигнала от весоизмерительных датчиков. Этот сигнал усиливается, затем с помощью АЦП, преобразуется в цифровой, далее обрабатывается микропроцессором. Измеренное значение массы выводится на дисплей и/или передается через цифровые интерфейсы на внешние периферийные устройства. Приборы могут быть оснащены интерфейсами связи: RS232, RS485, USB, Ethernet.
Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- определение стабильного равновесия (4.4.2);
-
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
-
- устройство первоначальной установки на нуль (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство уравновешивания (выборки) массы тары (Т.2.7.4);
-
- устройство предварительного задания значения массы тары (Т.2.7.5);
-
- выбор различных единиц измерения массы (2.1);
-
- обнаружение промахов (5.2);
-
- режим работы многодиапазонных весов (Т.3.2.7);
-
- режим работы многоинтервальных весов (Т.3.2.6);
-
- суммирование (4.20);
-
- запоминающее устройство (4.4.6);
-
- формирование электрических цифровых сигналов управления исполнительными механизмами весоизмерительных систем;
-
- переключение между показаниями брутто (Т.5.2.1) и нетто (Т.5.2.2).
Модификации приборов отличаются функциональными возможностями, метрологическими и техническими характеристиками, материалом корпуса и выпускаются в различных исполнениях:
-
- для панельного монтажа; WE2111, WE2107M, WE2108M, WE2110, WE2110DC;
-
- настольное исполнение WE2108S;
-
- для крепления на стойке или монтажа на стену WE2107, WE2108.
Питание приборов модификации WE2110DC осуществляется от источника питания постоянного тока, а модификации WE2110 от сети переменного тока.
Приборы модификаций WE2107, WE2107M оснащены аналоговым токовым выходом 4-20 мА.
Приборы модификаций WE2110, WE2110DC и WE2111 могут оснащаться дополнительными модулями описания которых приведены в таблице 1 для модификаций WE2110, WE2110DC и таблице 2 для модификаций WE2111 соответственно.
Таблица 1
Модификации модулей |
Описание модуля |
ZS |
Встраиваемый модуль с четырьмя цифровыми программируемыми входа-ми/выходами |
ZCC |
Аналоговый токовый выход 4-20 мА (от -10 до +10 В), оснащен одним цифровым входом и двумя цифровыми входами/выходами |
ZM |
Комплект для панельного монтажа |
ZT |
Приспособление для настольного расположения |
ZH |
Корпус со степенью защиты оболочки IP65 |
Таблица 2
Модификации модулей |
Описание модуля |
AC |
Модуль питания от сети переменного тока от 110 до 240 В, частота от 50 до 60 Гц |
ZS |
Встраиваемый модуль с восьмью цифровыми программируемыми входа-ми/выходами |
ZCC |
Встраиваемый модуль с двумя программируемыми входами/выходами и аналоговым токовым выходом 4-20 мА (от 0 до +10 В) |
R2 |
Модуль интерфейса RS-232 |
R4 |
Модуль интерфейса RS-485 |
ZT |
Приспособление для настольного расположения |
ZH |
Корпус выполненный из нержавеющей стали, со степенью защиты оболочки IP65 |
Знак поверки в виде наклейки наносится на корпус прибора.
Для защиты от несанкционированного доступа и изменений параметров настройки и юстировки, пломбируется переключатель режимов настройки и юстировки, расположенный на печатной плате прибора, а так же пломбируется корпус прибора. Пломбировка осуществляется с помощью разрушаемых наклеек.
Схема пломбировки приборов от несанкционированного доступа приведена на рисунке 2.

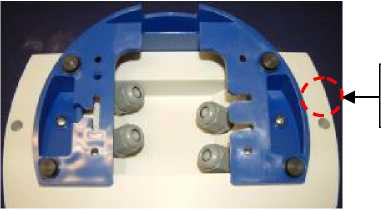

Место нанесения разрушаемых наклеек
=1 | |
L |
ф ф |
К ‘ |
• о , 1 |
Пломбировка крепежного винта на задней панели корпуса приборов модификаций
Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2107, WE2108
WE2107, WE2108

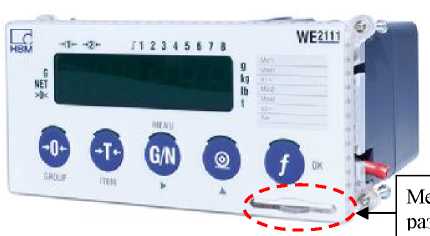

Место нанесения разрушаемой наклейки
Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса приборов модификаций WE2111
Пломбировка доступа к переключателю режимов настройки и юстировки на перед ней панели корпуса приборов модифика-

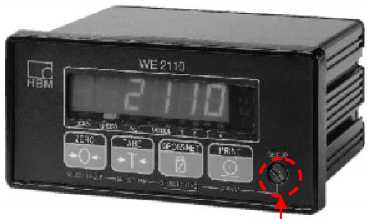

ций WE2110
Рисунок 2 - Схема пломбировки приборов от несанкционированного доступа
Лист № 4 Всего листов 7
-
1. Прибор ...........................................................................................................................1 шт.
-
2. Руководство по эксплуатации......................................................................................1 экз.
3. Методика поверки.........................................................................................................1 экз.
Таблица 4
Характеристика |
Модификации | |
WE2107, \ |
VE2107M | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
ПП |
Максимальное число поверочных интервалов (n) в одном диапазоне или поддиапазоне, не более: в режиме работы однодиапазонных весов в режиме работы двухдиапазонных или двухинтервальных весов в режиме работы трехдиапазонных или трехинтервальных весов |
6000 3000 2000 |
1000 |
Напряжение питания весоизмерительного датчика (Uexc), В |
5 | |
Минимальное входное напряжение, приходящееся на поверочный интервал (JUmin), мкВ |
0,6 | |
Минимальное полное сопротивление весоизмерительного датчика (Rmra), Ом |
60 | |
Максимальное полное сопротивление весоизмерительного датчика (RLmax), Ом |
4000 | |
Значение доли предела допускаемой погрешности (pi) |
0,5 | |
Максимальное значение отношения длины кабеля к поперечному сечению провода (L/A')max, м/мм2 |
206 |
Характеристика |
Модификации |
WE2107, WE2107M | |
Сигнальный кабель: линия связи |
четырех- или шестипроводная |
Напряжение электропитания от источника постоянного тока, В |
от 12 до 30 |
Диапазон температуры (от Tmin до Tmax), °C |
от -10 до +40 |
Таблица 5
Характеристика |
Модификации | |
WE2108, WE2108M, WE2108 S | ||
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
IIII |
Максимальное число поверочных интервалов (n) в одном диапазоне или поддиапазоне, не более: в режиме работы однодиапазонных весов в режиме работы двухдиапазонных или двухинтервальных весов |
6000 3000 |
1000 |
Напряжение питания весоизмерительного датчика (Uexc), В |
6,5 | |
Минимальное входное напряжение, приходящееся на поверочный интервал (J Umin), мкВ |
1 | |
Минимальное полное сопротивление весоизмерительного датчика (^Lmin), Ом |
87 | |
Максимальное полное сопротивление весоизмерительного датчика C^Lmax), Ом |
1000 | |
Значение доли предела допускаемой погрешности (pi) |
0,5 | |
Сигнальный кабель: линия связи |
шестипроводная | |
Напряжение электропитания от источника постоянного тока, В |
от 10 до 30 | |
Диапазон температуры (от Tmin до Tmax), °C |
от -10 до +40 |
Таблица 6
Характеристика |
Модификация | ||
WE2111 | |||
Класс точности по ГОСТ OIML R 76-1-2011 |
III | ||
Максимальное число поверочных интервалов (n) в одном диапазоне или поддиапазоне, не более: в режиме работы однодиапазонных весов |
10000 |
6000 | |
в режиме работы двухдиапазонных или двухинтервальных весов |
- |
- |
3000 |
Максимальное значение отношения длины кабеля к поперечному сечению провода (L/A)max, м/мм2 |
227 |
378 |
755 |
Сигнальный кабель: линия связи |
шестипроводная | ||
Напряжение питания весоизмерительного датчика (Uexc), В |
5 | ||
Минимальное входное напряжение, приходящееся на поверочный интервал (J Umin), мкВ |
0,5 | ||
Минимальное полное сопротивление весоизмерительного датчика (RLmin), Ом |
21 | ||
Максимальное полное сопротивление весоизмерительного датчика (RLmax), Ом |
5000 | ||
Значение доли предела допускаемой погрешности (pi) |
0,5 | ||
Напряжение электропитания от источника постоянного тока, В |
от 12 до 24 | ||
Параметры электропитания от источника постоянного тока: | |||
напряжение, В |
от 12 до 24 | ||
Диапазон температуры (от Tmin до Tmax), °C |
от |
-10 до +40 |
Таблица 7
Характеристика |
Модификации | |
WE2110,WE2110DC | ||
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
ПП |
Максимальное число поверочных интервалов (n) в одном диапазоне или поддиапазоне, не более: в режиме работы однодиапазонных весов |
6000 |
1000 |
в режиме работы двухдиапазонных или двухинтервальных весов |
3000 |
- |
Напряжение питания весоизмерительного датчика (Uexc), В |
8 | |
Минимальное входное напряжение, приходящееся на поверочный интервал (A Umin), мкВ |
1 | |
Минимальное полное сопротивление весоизмерительного датчика (RLmin), Ом |
42 | |
Максимальное полное сопротивление весоизмерительного датчика (RLmax), Ом |
5000 | |
Значение доли предела допускаемой погрешности (pi) |
0,5 | |
Максимальное значение отношения длины кабеля к поперечному сечению | ||
провода (L/A)max, м/мм2 | ||
Сигнальный кабель: линия связи |
четырех- или шестипроводная | |
Параметры электропитания для модификации WE2110 от сети переменного | ||
тока: | ||
напряжение, В |
от 110 до 240 | |
частота, Гц |
от 50 до 60 | |
Параметры электропитания для модификации WE2110DC от источника по- | ||
стоянного тока: | ||
напряжение, В |
от 12 до 24 | |
Диапазон температуры (от Tmin до Tmax), °C |
от -10 до +40 |
