МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 июля 2019 г.                                             №  1753

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 56859 «Весы платформенные ВСДП «ГРАНИТ-Т» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями НАО «ЭТАЛОН ВЕСПРОМ» от 1 июля 2019 г. № ЭВ 162-2019 и № ЭА 145-2019 приказываю:

• 1. Внести изменения в описание типа на весы платформенные ВСДП «ГРАНИТ-Т», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58535-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств

измерений №  56859 «Весы платформенные ВСДП «ГРАНИТ-Т»

на последующие 5 лет.

• 3. Переоформить свидетельство об утверждении типа № 56859 «Весы платформенные ВСДП «ГРАНИТ-Т», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 58535-14, в связи с переименованием изготовителя с ЗАО «ЭТАЛОН ВЕСПРОМ», г. Челябинск на НАО «ЭТАЛОН ВЕСПРОМ», г. Челябинск.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

< ¹ > Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

OI ДП1ИЯ О С[ ИФИКАП Э'1

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы платформенные ВСДП «ГРАНИТ-Т» предназначены для статического взвешивания различных грузов.

Принцип действия весов основан на преобразовании действующей на весы нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором наклеены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Данный сигнал передаётся в весоизмерительный прибор (индикатор), где обрабатывается в соответствии с заданным алгоритмом, с последующей выдачей результата взвешивания на цифровое табло последнего и при необходимости на дублирующее табло и АРМ оператора.

Весы состоят из грузоприемного устройства (ГПУ) и индикатора.

ГПУ состоит из одного или двух весовых модулей (ВМ). ВМ состоит из рамы нижней, рамы средней и крышки. Рама средняя опирается через узлы весоизмерительных датчиков на раму нижнюю, а между средней рамой и крышкой устанавливаются демпфирующие элементы. Рама нижняя крепится на закладные детали на поверхности (рисунок 1а) или в приямке (рисунок 1б). На крышке размещается палета с завалочной корзиной или грузоприемные проложки, или ложементы, предназначенные для укладки грузов, перемещаемых грузоподъемными механизмами и технологическими транспортными средствами.

В весах устанавливаются датчики: типа С модели C16A фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр №60480-15) или RTN фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр №21175-13) или WBK фирмы «CAS Corporation», Р. Корея (госреестр №56585-14).

В весах используются индикаторы типа WE модели WE2111 фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр № 61808-15) или типа Микросим модели М0601 производства ООО НПП «Метра», Россия (Госреестр № 55918-13), которые устанавливаются в отапливаемом помещении. Индикаторы размещаются на столе оператора или в шкафу измерительном.

Шкаф измерительный имеет ряд исполнений, различающихся наличием каналов связи, протоколов связи и наличием системы подогрева.

Условное обозначение весов:

ВСДП Х . Х . Х

------ ширина ВМ, дм --------- длина ВМ, дм

---максимальная нагрузка, т

__тип весов

Модификации весов отличаются максимальными нагрузками, типом весоизмерительных датчиков и индикаторов, и другими характеристиками, параметры которых приведены в таблице 2.

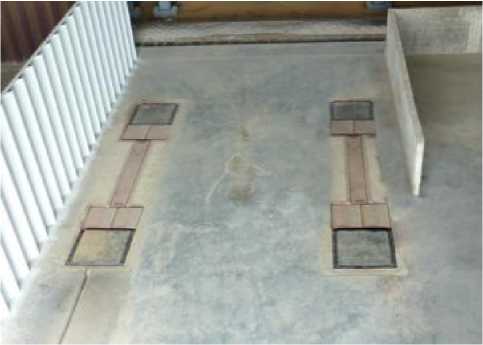

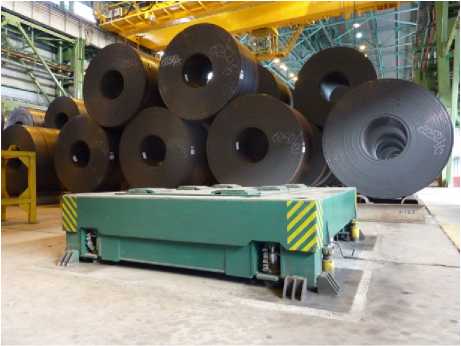

Общий вид весов платформенных ВСДП «ГРАНИТ-Т» представлен на рисунке 1 (а, б).

Рисунок 1б

Схемы пломбирования от несанкционированного доступа представлены на рисунке 2.

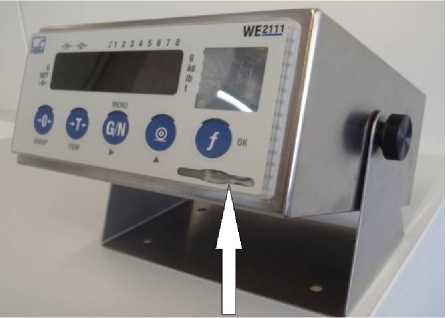

Место пломбирования

Индикатор WE2111

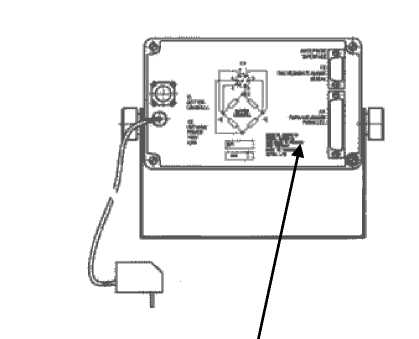

'Место пломбирования

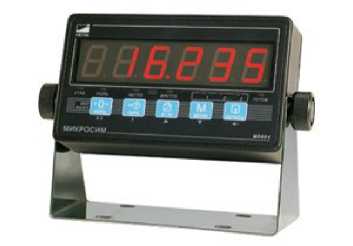

Индикатор Микросим М0601

Рисунок 2 - Схемы пломбирования индикаторов

Индикаторы WE2111 и Микросим М0601 имеют встроенное программное обеспечение (далее по тексту - ПО), которое жестко привязано к электрической схеме и идентифицируется по номеру версии ПО. Номер версии ПО высвечивается на дисплее при каждом запуске индикатора.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений, обеспечивается защитной пломбой для индикатора WE2111 на передней панели корпуса, а для индикатора М0601 с тыльной стороны корпуса, предотвращающей доступ к переключателю входа в режим настроек и юстировки.

Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1-2011......................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Окончание таблицы 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов

допускаемых погрешностей при первичной поверке

Пределы допускаемой погрешности устройства установки на нуль........................ ± 0,25 е

Максимальный диапазон устройства выборки массы тары....................... от 0 до 90 % Max

Таблица 3 - Технические характеристики весов

наносится на маркировочную табличку, расположенную на ВМ весов, фотохимическим способом и на титульный лист Руководства по эксплуатации весов ЭВП 427466.008Т РЭ типографским способом.

Таблица 4 - Комплектность весов

осуществляется по документу МП 58535-14 «Методика поверки весов платформенных ВСДП «ГРАНИТ-Т», утверждённому ФГУП «СНИИМ» 25.12.2013 г.

Основные средства поверки:

• - рабочие эталоны 4 разряда в соответствии с документом «Государственная поверочная схема для средств измерения массы» - гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009;

• -   специальные грузы (спецгрузы). Действительное значение массы спецгруза определяется на момент поверки на контрольных весах, погрешность которых не должна превышать 1/3 пределов допускаемой погрешности поверяемых весов в данной точке нагрузки.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерения массы

Непубличное акционерное общество «ЭТАЛОН ВЕСПРОМ»

(НАО «ЭТАЛОН ВЕСПРОМ»)

ИНН 7453087740 Адрес: 454006, г. Челябинск, ул. Российская, 1

Телефон/ факс: +7 (351) 211-33-25

E-mail: vesprom@etalon-vesprom.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон: +7 (383) 210-08-14; факс: +7 (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
