0006

диапазон частот анализатора спектра до 6 ГГц

0010

встроенный источник постоянного напряжения смещения

0015

векторный вольтметр

0016

диапазон частот измерителя коэффициентов отражения и передачи до 6 ГГц

0019

прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB по отдельному заказу)

0025

анализатор интерференции (рекомендуется наличие опции 0031)

0027

сканер каналов

0031

приемник навигационной системы GPS (антенна по отдельному заказу)

0037

эфирные измерения сигналов IEEE 802.16 Mobile WiMAX (при наличии опции 0031)

0046

ВЧ анализ сигналов IEEE 802.16 Fixed WiMAX (при наличии опции 0031)

0047

демодуляция сигналов IEEE 802.16 Fixed WiMAX (при наличии опции 0031)

0066

ВЧ анализ сигналов IEEE 802.16 Mobile WiMAX (при наличии опции 0031)

0067

демодуляция сигналов IEEE 802.16 Mobile WiMAX (при наличии опции 0031)

0431

картографирование зоны покрытия (при наличии опции 0031)

0509

анализ параметров модуляции AM/FM/PM

0521

анализ сигналов P25/P25p2

0522

анализ зон покрытия для сигналов P25/P25p2 (при наличии опций 0031, 0521)

0531

анализ сигналов NXDN

0532

анализ зон покрытия для сигналов NXDN (при наличии опций 0031, 0531)

0541

ВЧ анализ сигналов LTE (при наличии опции 0031)

0542

проверка качества модуляции сигналов LTE (при наличии опции 0031)

0546

эфирные измерения сигналов LTE (при наличии опции 0031)

0581

анализ сигналов TETRA

0582

анализ зон покрытия для сигналов TETRA (при наличии опций 0031, 0581)

0591

анализ сигналов DMR2

0592

анализ зон покрытия для сигналов DMR2 (при наличии опций 0031, 0591)

0721

анализ сигналов PTC

0722

анализ зон покрытия для сигналов PTC (при наличии опций 0031, 0721)

Наименование и обозначение

Кол-во, шт.

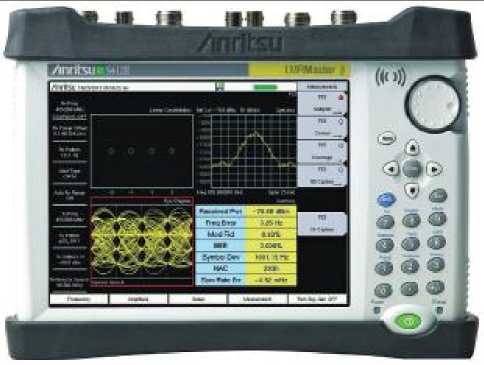

Комплекс радиоизмерительный портативный S412E

1

Опции

по заказу

Компакт-диск с документацией 10920-00060

1

Руководство пользователя на русском языке 10580-00318R

1

Мягкий чехол-сумка 2000-1654-R

1

Аккумулятор Li-Ion (7,5 А-ч) 633-75

1

Адаптер для сети переменного тока 40-187-R

1

Адаптер для автомобильного прикуривателя 806-141-R

1

Кабель USB мини A/B 3-2000-1498

1

Техническое описание “LMR Master S412E Technical Data Sheet”

1

Калибровочные модули OSLN50-1, OSLNF50-1

по заказу

Принадлежности (ВЧ кабели и адаптеры, антенны)

по заказу

Методика поверки МП РТ 2248-2015

1

РЕЖИМ ИЗМЕРИТЕЛЯ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ И ПЕРЕДАЧИ

диапазон частот

стандартное исполнение

от 500 кГц до

1,6 ГГц

опция 0016

от 500 кГц до 6,0 ГГц

разрешение по частоте

1 Гц

пределы допускаемой основной относительной погрешности частоты генератора при температуре (23 ± 5) °C

±2,5-10'⁶

пределы допускаемой дополнительной погрешности частоты

генератора в рабочем диапазоне температур

не нормируются

уровень мощности тестового сигнала генератора

высокий уровень

+ 3 дБм ¹

на частотах до 3 ГГц

на частотах свыше 3 ГГц

0 дБм

низкий уровень

минус 25 дБм

полоса пропускания на промежуточной частоте

от 10 Гц до 100 кГц

динамический диапазон измерения коэффициента передачи (высокий уровень тестового

сигнала, полоса пропускания на промежуточной частоте 10 Гц)

на частотах от 2 МГц до 4 ГГц

100 дБ

на частотах свыше 4 до 6 ГГц

90 дБ

направленность измерительного моста, не менее

42 дБ

пределы допускаемой относительной погрешности измерения КСВН в поверяемых отметках

нижний

верхний

КСВН = 1,4 на частотах до 3 ГГц

- 3,5 %

+ 4 %

КСВН = 1,4 на частотах свыше 3 ГГц

-5 %

+ 6 %

КСВН = 2,0 на частотах до 3 ГГц

-5 %

+ 6 %

КСВН = 2,0 на частотах свыше 3 ГГц

-6%

+ 7,5 %

пределы допускаемой абсолютной погрешности измерения модуля коэффициента передачи в

диапазоне от 0 до минус 32 дБ

на частотах до 3 ГГц

± 0,3 дБ

на частотах свыше 3 ГГ ц

± 0,5 дБ

РЕЖИМ АНАЛИЗАТОРА СПЕКТРА

диапазон частот

стандартное исполнение

от 9 кГц до 1,6 ГГц

опция 0006

от 9 кГц до 6,0 ГГц

разрешение по частоте

1 Гц

пределы допускаемой относительной погрешности частоты опорного генератора 6₀ при температуре от 0 до 50 ^оС при выпуске из производства или после подстройки

± 1,2М0^-7

пределы допускаемого относительного дрейфа частоты опорного генератора 6_А за 1 год

± 1М0^-6

пределы допускаемой абсолютной погрешности измерения частоты F, Гц

базовое исполнение, при температуре от 0 до 50 ^оС через N лет со дня выпуска или подстройки опорного генератора

±(6o+N-6_a)-F

опция 0047 при температуре от 15 до 35 °C

± (7- 10’⁸ + 6о + N-6л)-1-

опция 0067 при температуре от 15 до 3 5 °C

_: (2 I0’⁸ • 0₍₁ • V6\)-F

опции 0521, 0531, 0542, 0591, 0581, 0721 при температуре от 15 до 35 °C

± [(6о + N-6_a)-F + 10 Гц]

опция 0031 при подключенной антенне GPS

±5 I0’⁸

частота сигнала внешней синхронизации

1; 5; 10; 13 МГц

полоса пропускания

в основном режиме по уровню 3 дБ с шагом 1-3-10

от 10 Гц до 3 МГц

в режиме квазипикового детектора по уровню 6 дБ

200 Гц; 9 кГц; 120 кГц

уровень фазовых шумов на центральной частоте 1 ГГц, не более

при отстройке на 10 кГц

минус 100 дБн/Гц ²

при отстройке на 100 кГц

минус 105 дБн/Гц

при отстройке на 1 МГц

минус 115 дБн/Гц

максимальный уровень измеряемой мощности

+ 26 дБм

диапазон установки опорного уровня

от минус 120 до + 30 дБм

диапазон ослабления входного аттенюатора (ступенями по 5 дБ)

от 0 до 55 дБ

пределы допускаемой относительной погрешности измерения мощности от минус 50 до 0 дБм

базовое исполнение и опция 0006 при температуре от мину на частотах свыше 100 кГц до 4 ГГц на частотах свыше 4 ГГц

з 10 до+ 50 °C ± 1,25 дБ ± 1,5 дБ

опции 0521, 0531, 0591, 0581, 0721 при температуре от 15 до 35 °C

± 1,25 дБ

опции 0046, 0066, 0541 при температуре от 15 до 35 ^оС

± 1,5 дБ

усредненный уровень собственных шумов, нормализованный к полосе пропускания 10 Гц при ослаблении аттенюатора 0 дБ, не более

без предварительного усилителя, опорный уровень м на частотах от 10 МГц до 2,4 ГГц на частотах свыше 2,4 до 4 ГГц на частотах свыше 4 до 5 ГГц на частотах свыше 5 до 6 ГГц

шнус 20 дБм

минус 131 дБм

минус 127 дБм

минус 124 дБм

минус 116 дБм

с предварительным усилителем, опорный уровень м! на частотах от 10 МГц до 2,4 ГГц на частотах свыше 2,4 до 4 ГГц на частотах свыше 4 до 5 ГГц на частотах свыше 5 до 6 ГГц

шус 50 дБм

минус 147 дБм

минус 144 дБм

минус 140 дБм

минус 133 дБм

уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, типовое значение, не более

минус 90 дБм

уровень негармонических помех, связанных с входом (уровень на входе минус 30 дБм, ослабление аттенюатора 0 дБ, полоса обзора не более 1,7 ГГц), типовое значение, не более

минус 75 дБн

уровень гармонических искажений второго порядка, типовое значение, не более

на частотах до 200 МГц

минус 60 дБн

на частотах свыше 200 МГц до 3 ГГц

минус 70 дБн

РЕЖИМ ШИРОКОПОЛОСНОГО ИЗМЕРИТЕЛЯ

МОЩНОСТИ

диапазон частот

стандартное исполнение

от 10 МГц до 1,6 ГГц

опция 0006

от 10 МГц до 6,0 ГГц

диапазон измерения уровня мощности

от минус 120 до + 26 дБм

пределы допускаемой относительной погрешности измерения мощности от минус 50 до 0 дБм при температуре от минус 10 ^оС до + 50 ^оС

± 1,25 дБ

РЕЖИМ АНАЛИЗАТОРА УЗКОПОЛОСНОЙ ЧАСТОТ]

НОЙ МОДУЛЯЦИИ

диапазон частот

стандартное исполнение

от 100 кГц до 1,6 ГГц

опция 0006

от 100 кГц до 6,0 ГГц

частота среза фильтров верхних частот

300 Гц; 3 кГц

частота среза фильтров нижних частот

300 Гц; 3 кГц; 15 кГц

пределы допускаемой абсолютной погрешности измерения частоты F при температуре от 15 до 35 ^оС

± [(50 + N-5a)-F + 10 Гц]

пределы допускаемой относительной погрешности измерения мощности от минус 50 до 0 дБм при температуре от 15 до 35 ^оС

± 1,25 дБ

РЕЖИМ ГЕНЕРАТОРА СИГНАЛОВ

диапазон частот

от 500 кГц до 1,6 ГГц

пределы допускаемой относительной погрешности воспроизведения частоты при температуре от 0 до 50 ^оС через N лет со дня выпуска или подстройки

± (50 + N-5a)

диапазон воспроизведения уровня мощности

от минус 120 до 0 дБм

пределы допускаемой относительной погрешности воспроизведения уровня мощности от минус 50 до 0 дБм при температуре от 15 до 35 ^оС

± 2,0 дБ

ОБЩИЕ ХАРАКТЕРИСТИКИ

время непрерывной работы от аккумулятора, не менее

3 часа

габаритные размеры, мм

273 х 199 х 91

масса, не более

3,6 кг

рабочие условия применения

группа 4 ГОСТ 22261-94

температура окружающей среды

от минус 10 до + 55 °C

относительная влажность воздуха без конденсата, не более

95 %

условия транспортирования и хранения

температура окружающей среды

от минус 40 до + 71 °C

относительная влажность воздуха без конденсата, не более

95 %

электромагнитная совместимость (для класса “B”)

по ГОСТ Р 51522.1-2011

безопасность

по ГОСТ 12.2.091-2012
